DIY RC Дрон Квадрокоптер X4M380L рамка Комплект APM 2 8 Управление полетом GPS|motor



Сохраните в закладки:

Цена:8 013,45RUB
*Стоимость могла изменится

Количество:


Новое поступление

Характеристики

DIY RC Дрон Квадрокоптер X4M380L рамка Комплект APM 2 8 Управление полетом GPS|motor

История изменения цены

*Текущая стоимость 8 013,45 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-21-2026 10177.62 руб. 10381.21 руб. 10279 руб.
Jan-21-2026 8253.69 руб. 8418.67 руб. 8335.5 руб.
Dec-21-2025 10016.17 руб. 10216.82 руб. 10116 руб.
Nov-21-2025 9936.20 руб. 10135.55 руб. 10035.5 руб.
Oct-21-2025 7933.80 руб. 8092.45 руб. 8012.5 руб.
Sep-21-2025 9776.42 руб. 9972.0 руб. 9874 руб.
Aug-21-2025 9696.70 руб. 9890.19 руб. 9793 руб.
Jul-21-2025 9616.93 руб. 9808.73 руб. 9712 руб.

Описание товара

DIY RC Дрон Квадрокоптер X4M380L рамка Комплект APM 2 8 Управление полетом GPS|motorDIY RC Дрон Квадрокоптер X4M380L рамка Комплект APM 2 8 Управление полетом GPS|motorDIY RC Дрон Квадрокоптер X4M380L рамка Комплект APM 2 8 Управление полетом GPS|motorDIY RC Дрон Квадрокоптер X4M380L рамка Комплект APM 2 8 Управление полетом GPS|motor


RM1641845738474246

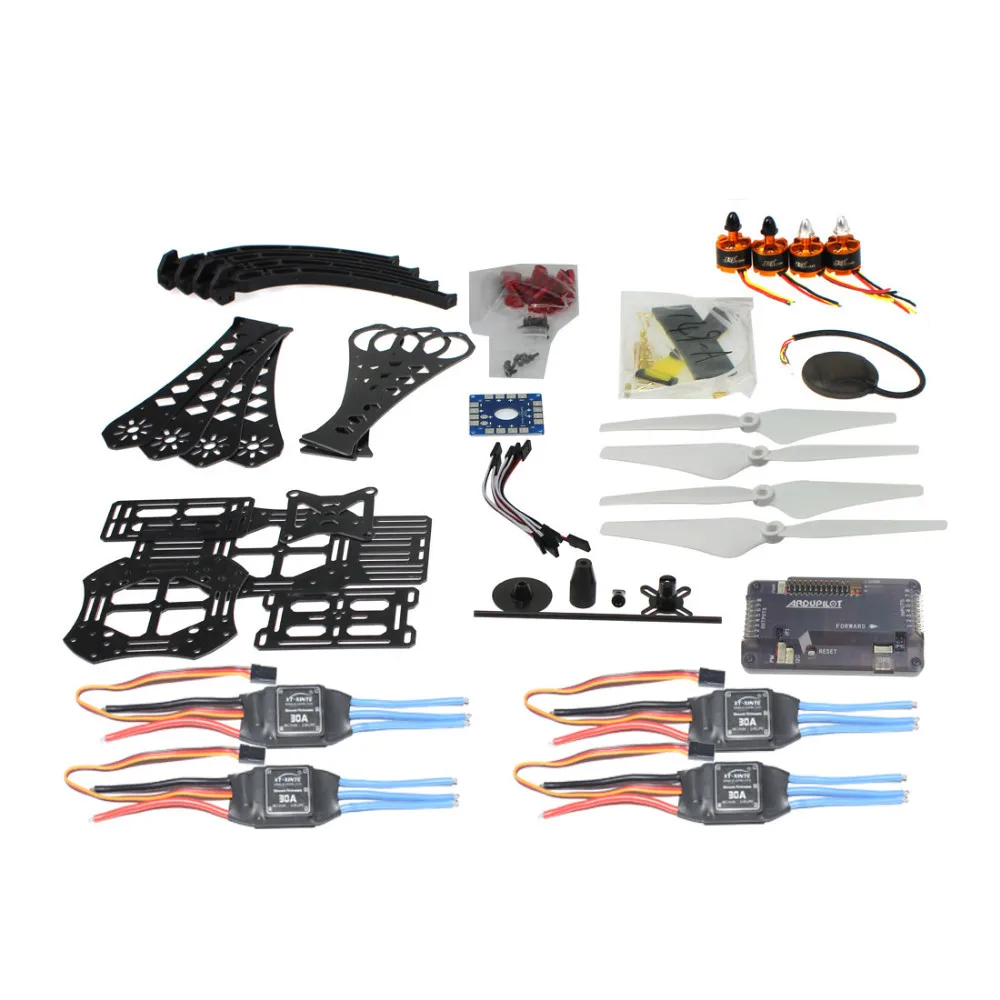

Пакет включает в себя:

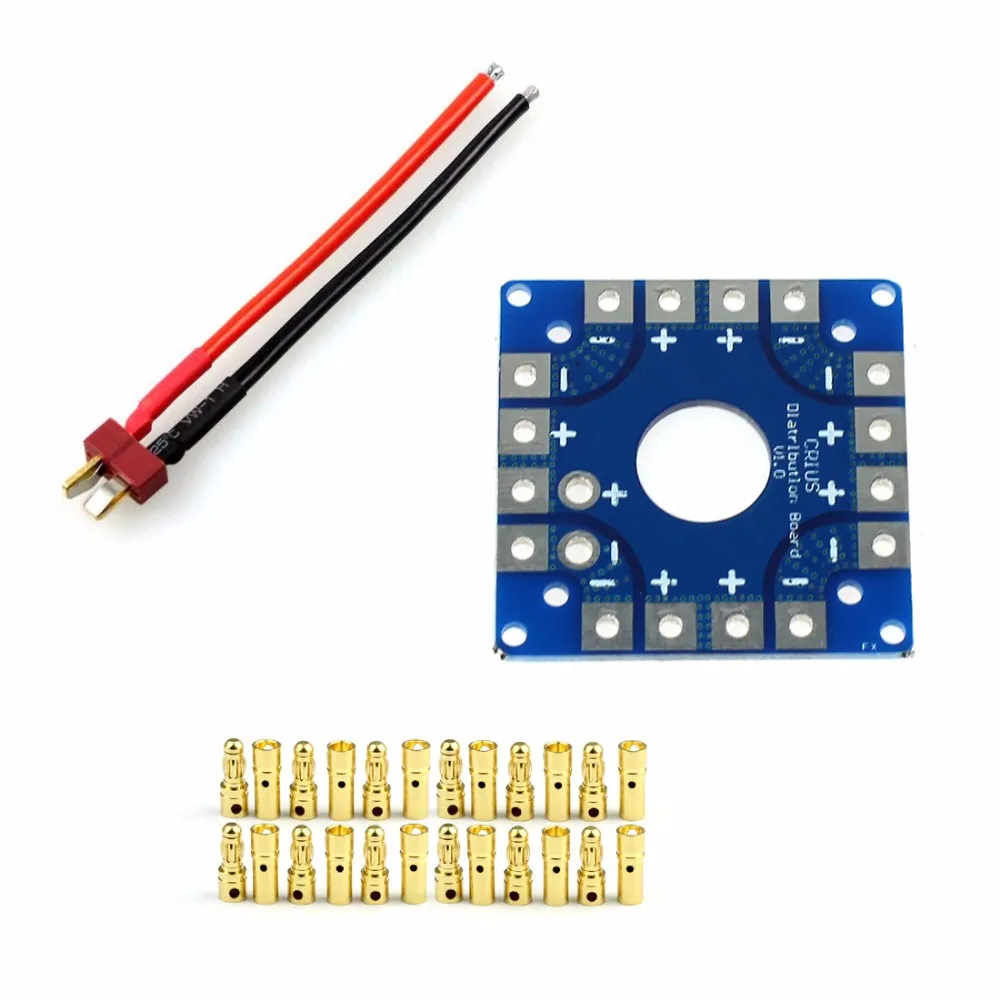

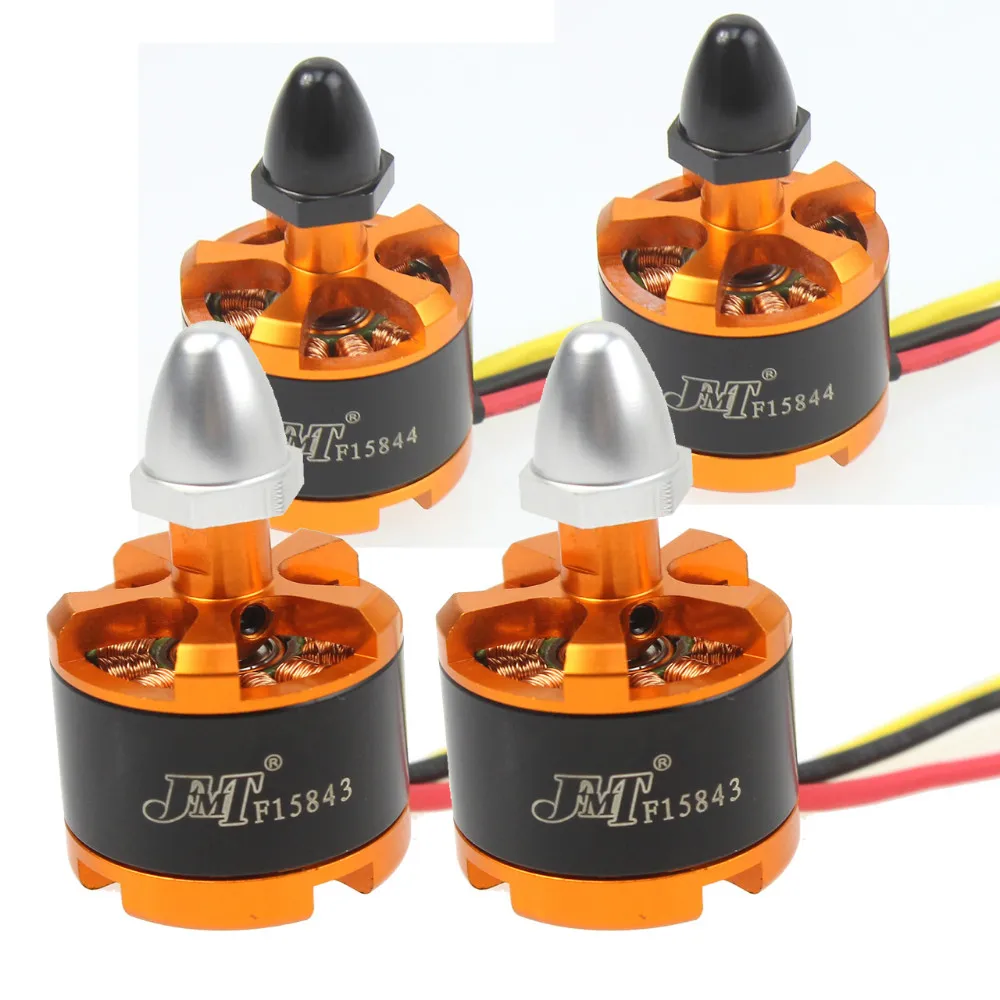

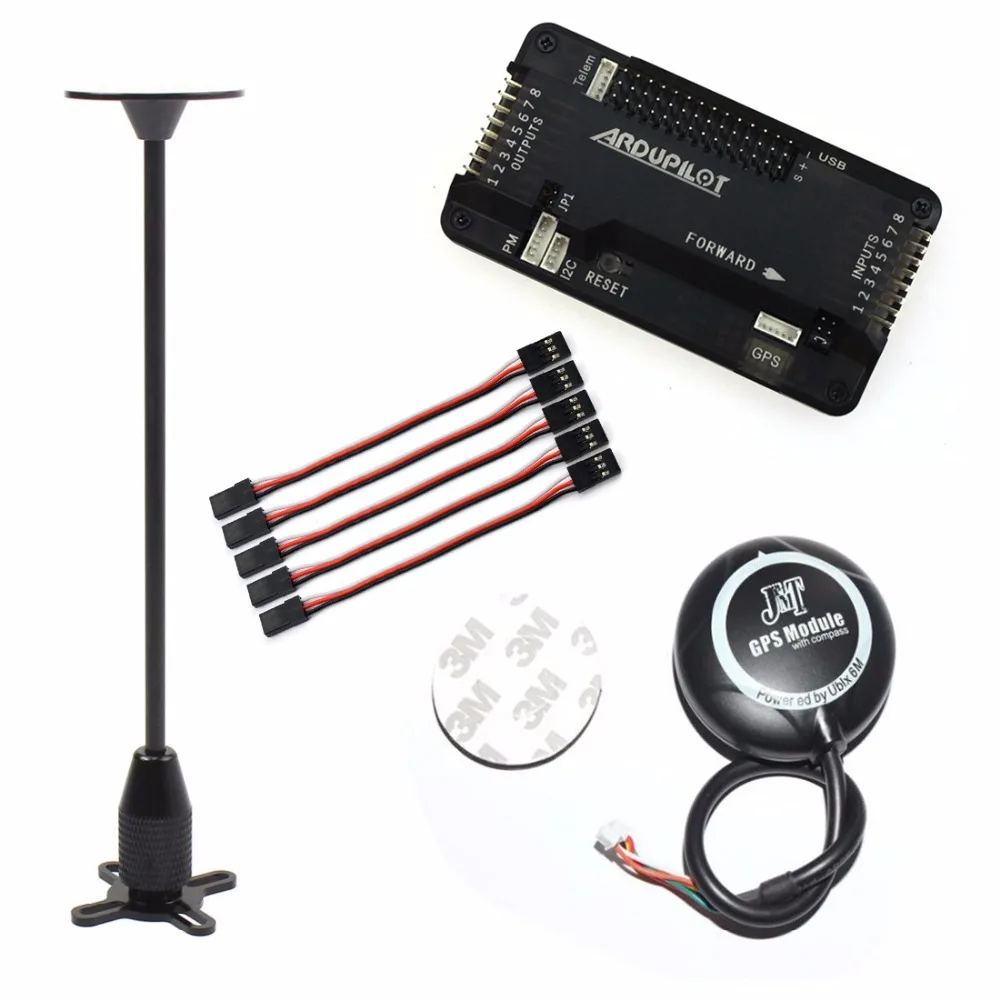

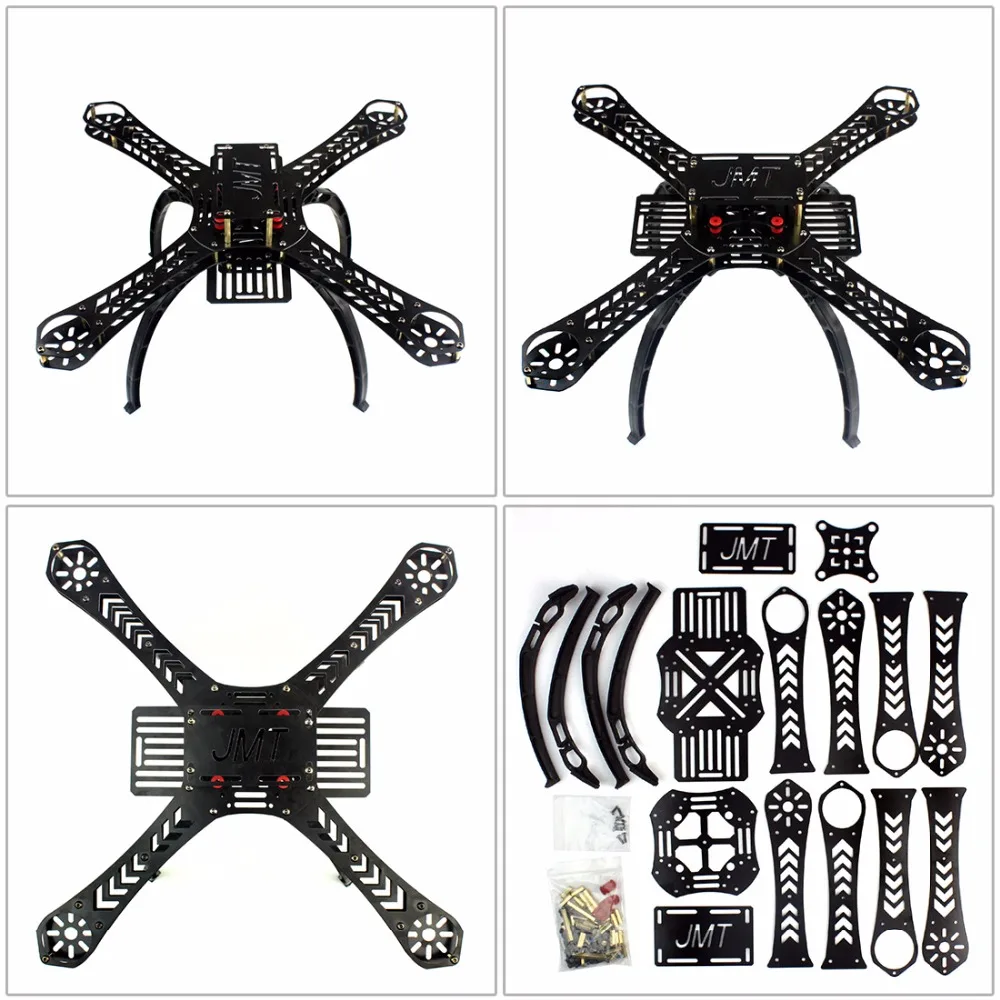

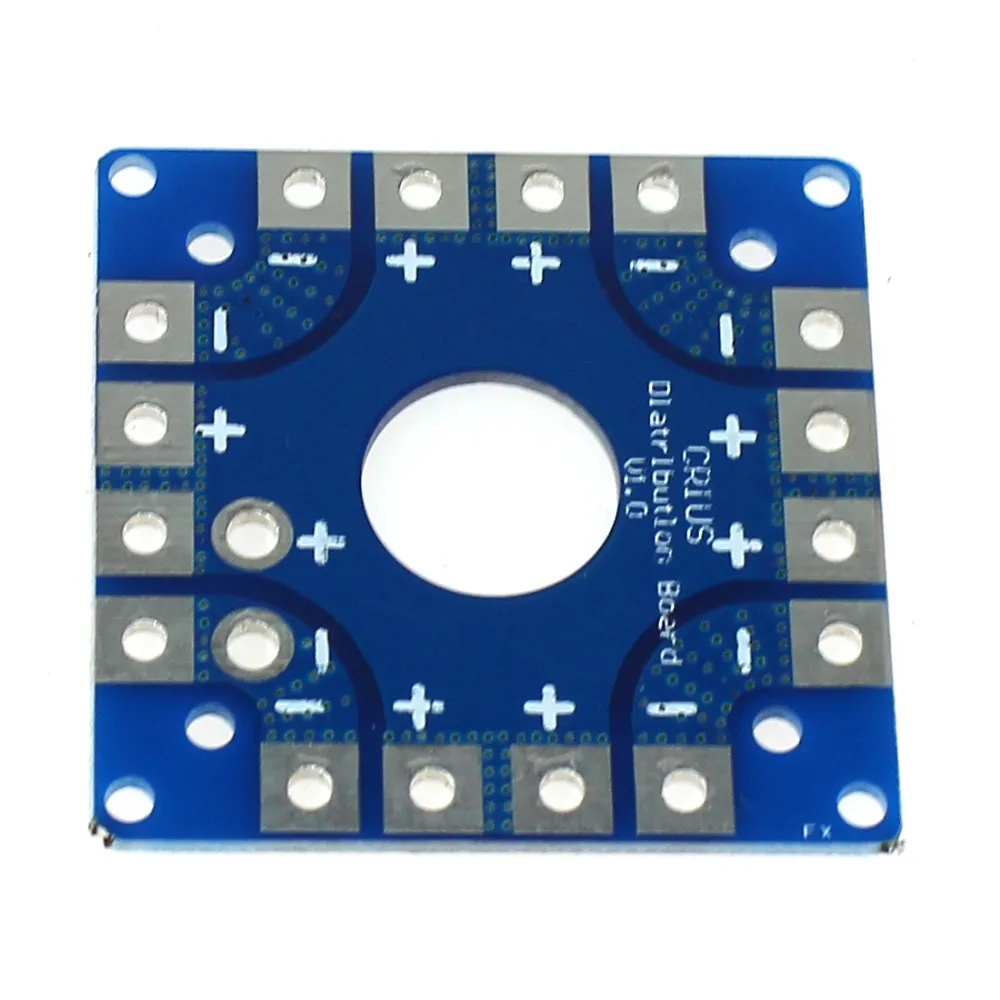

X4M380L рамка из стекловолокна * 1 По часовой стрелке бесщеточный двигатель * 2 Бесщеточный двигатель против часовой стрелки * 2 30A Бесщеточный Регулятор скорости ESC * 4 9443 пропеллер * 2 KK Соединительная плата * 1 APM2.8 управление полетом * 1 6 м GPS с компасом * 1 3,5 мм Цилиндрический разъем * 12 20 см крюк и петля крепежная лента * 1 Т-образный разъем силиконовый провод * 1 5 шт. 10 см сервоприемник удлинитель провода кабель * 1 GPS Складная антенна держатель * 1

Обратите внимание:

Прежде чем вы сможете настроить APM, Вам необходимо сначала соединить все вместе. Это руководство покажет вам все кабели и детали, которые вам нужно будет подключить к APM.

Типичные Квадрокоптер раскладка клавиатуры
Обратите внимание, что на приведенной ниже иллюстрации показана (стандартная) установка. Он содержит дополнительное оборудование, включая карданный Стабилизатор камеры и монитор батареи, и он использует ESC проводное "Y" подключение питания, а не распределительный щит питания, общий для многих мультикоптеров.
1. Подключение ваших двигателей и RC передач


Обзор соединений на плате Ardupilot Mega v2
Примечание: инструкции ниже для обычных радиоуправляемых приемников с ШИМ-выходом (по одному кабелю на канал). Если вы используете приемник PPM (один кабель несет все каналы), следуйте инструкциям.

Прежде чем вы сможете настроить Arducopter, вам необходимо сначала соединить все вместе. Это довольно легко. Необходимо подключить Радиоуправляемый приемник к входной стороне платы. Вы можете использовать кабели, включенные в комплект Arducopter, или если вы используете другую рамку, вы можете использовать соединительные кабели или сервокабели «Мама-мама»

Соединения между радиоприемником и платой Ardupilot Mega v2


Если вы используете сервокабели «Мама-мама», заземляющая (черная) сторона каждого разъема должна быть снаружи для платы, сигнал (белый/оранжевый) должны быть внутри, как показано ниже.

Подключения с прямыми разъемами

Подключение с прямоугольными разъемами
Если вы используете Многоконтактный разъем, который был включен в комплект Arducopter, подключите их, как показано ниже

Входная сторона для радиоуправляемого ресивера

Выход с PDB

Обратите внимание, что ваш ESC, разъемы должны быть подключены к выходной стороне, рекомендуется использовать только питание от одного из ваших ESC. Это может быть Дюна, разрезав красный провод на всех, кроме одного из ESC, или с помощью специального адаптера. 2. Подключение электродвигателей

Еще раз, если вы используете комплект Arducopter, с PDB, тогда вам не нужно беспокоиться об этом, если вы припаяете все правильно, так как двигатели присваиваются к правильным контактам с кабелями, которые вы подключили, подключенные в предыдущем шаге. Однако вы не сможете убедиться, что ваши двигатели вращаются в правильном направлении. На изображениях ниже показаны возможные конфигурации arducopter с правильной направленностью двигателя

Быстрый Совет: если ваш мотор не вращается в правильном направлении, Просто переключите положение любых двух проводов ESC-motor.

Arducopter Quad

Arducopter Tri

Arducopter Hexa, Octa и Y6

Arducopter OCTA QUAD (X8)


Подключение поворотного крепления камеры



3. Подключение дополнительных датчиков

Сонар-Ультразвуковой дальномер

AC2 поддерживает линейку гидролокаторов MaxSonar для удержания на низкой высоте и в будущем предотвращения столкновений. Ниже 10 метров гидролокатор используется в основном для удержания высоты. Выше 10 метров используется Барометрический датчик. GPS не требуется для удержания высоты.


Подключите ультразвуковой датчик к порту A0 вашей платы Ardupilot Mega v2
Датчики гидролокатора достаточно чувствительны к шуму, добавляя что-то типа ферритового дросселя к кабелю может помочь. Самое главное-установить локатор вдали от других электронных устройств, таких как ESC, или беспроводных телеметрических модулей.

Возможные причины помех гидролокатора

Электрический шум, вызванный ESCs, Servos или переключением BEC на той же цепи, что и гидролокатор

Излучение EMF от двигателей, проводов двигателя, ESC или Xbee.
Акустический шум от винтов
Вибрация от моторов, реквизитов и т. Д.
Оптический датчик расхода

Оптический датчик потока используется для улучшения точности удержания положения вашего arducopter. Этот датчик поддерживается Arducopter 2,6 и выше.

Подключение оптического датчика потока к APMv2
Контакты питания, GND, NCS должны быть прикреплены к A3
Контакты MISO, MOSI и SCLK должны быть непосредственно припаяны к контактам, указанным выше
По умолчанию монтируется линза, направленная вниз, контакты вперед

Хорошая идея закрепить провода с помощью некоторых кабельных стяжек, так что они не ОТЛАМЫВАЮТСЯ со временем

Как подключить оптический датчик потока к вашей Мега доске ardupilot. Убедитесь, что булавки расположены вперед
Теперь, когда все было подключено, следующее, что нужно сделать, это настроить встроенное ПО arducopter для вашего кадра.
