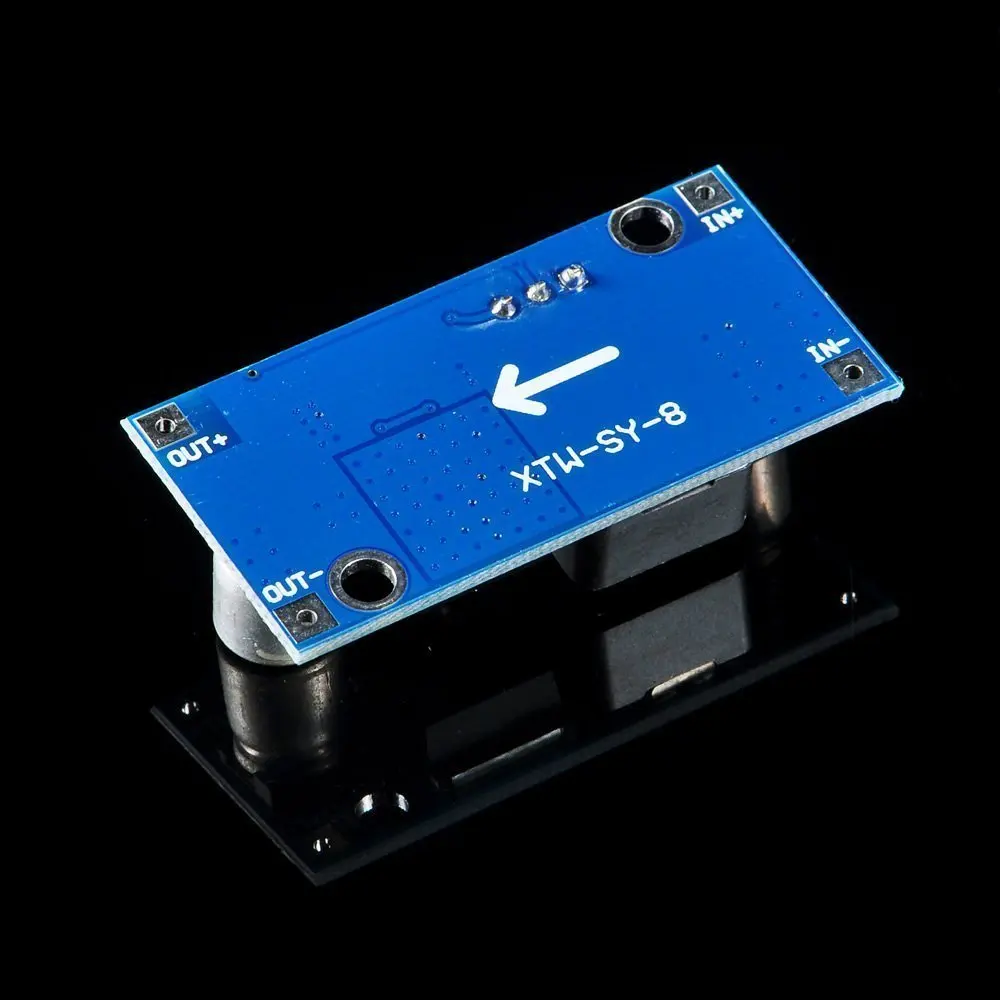

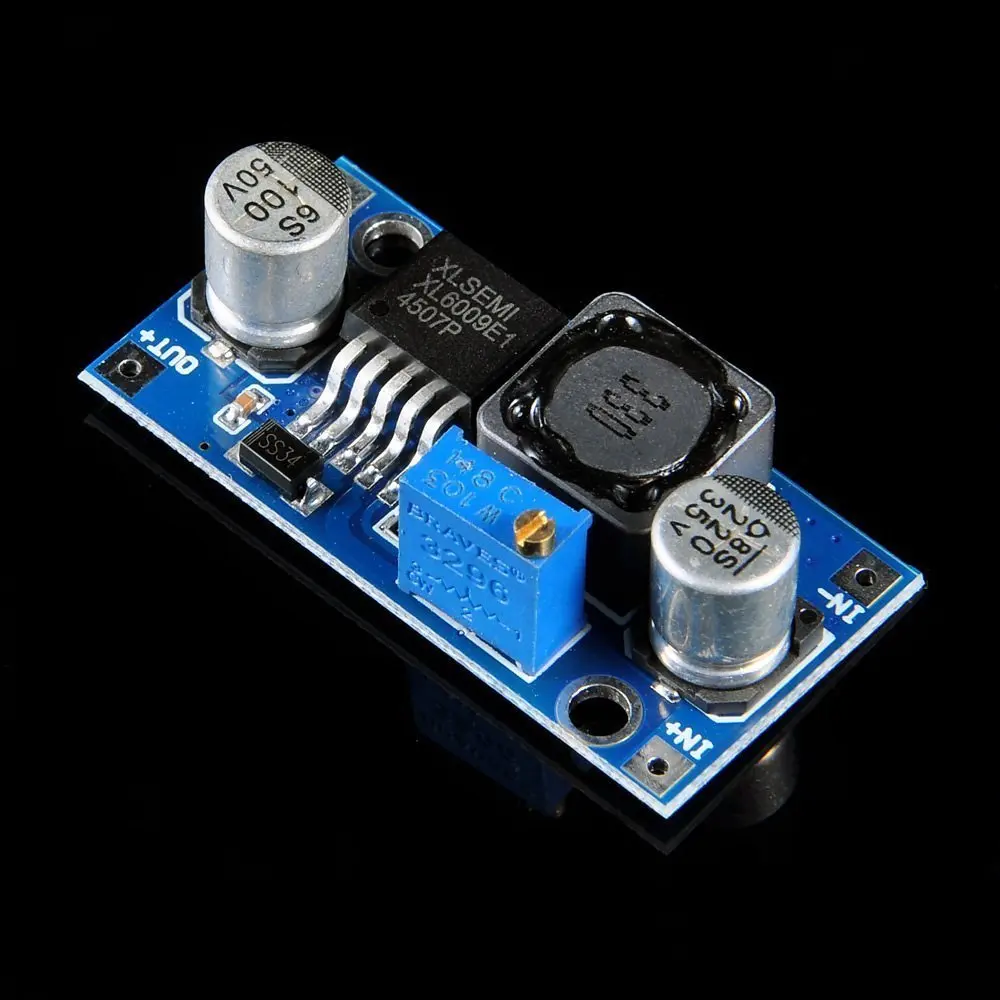

Мини XL6009 4A DC-DC Регулируемая Step Up модуль повышающего преобразователя 3-32 V до 5-35

XL6009 4A Выход 5 V-35 V DC-DC Повышение напряжения Boost Питание модуль преобразователя DIY

 Особенности:

• XTW6009-это высокоэффективный модуль повышения валюты 400 кГц 4A switch (BOOST). Этот модуль XL6009 идет с 3rd поколения Частотный переключатель технологии в качестве основного чип, производительность намного выше, чем LM2577.
• Широкое входное напряжение: 3 В ~ 32 В; оптимальный диапазон рабочего напряжения: 5 ~ 32 В; Широкое Выходное напряжение: 5 В ~ 40 В.
• С переключателями MOSFET высокой эффективности 4A, поэтому эффективность может быть до 94%, (LM2577current только 3A).
• С ультра Высокий переключатель частоты 400 кГц, даже если небольшая емкость фильтрующих конденсаторов может добиться очень хороших результатов, рябь меньше (для сравнения LM2577 частоты 50 кГц).

Параметры:

Модель: модуль boost DSN6009
Свойства модуля: не изолированный boost (BOOST)
Исправление: без синхронная ректификация
Диапазон входного сигнала: 3 В ~ 32 В
Диапазон выхода: 5 В ~ 35 в
Входной ток: 4A (макс.), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем больше ток нагрузки.)
Эффективность преобразования: <94% (увеличение давления, снижение эффективности)
Коммутационная частота: 400 кГц
Выходная пульсация: 50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация)
Регулирование нагрузки: +/-0.5%
Регулирование напряжения: +/-0.5%
Рабочая температура: от-40 градусов до + 85 градусов
Размер корпуса: 43x20x12 мм/1,7 "x 0,8" x 0,47 "(Д * Ш * Т)
Способ ввода: IN +, IN-;
Выход: выход +, выход-

Посылка включает:

• 1 х DC-DC шаг вверх Boost модуль
