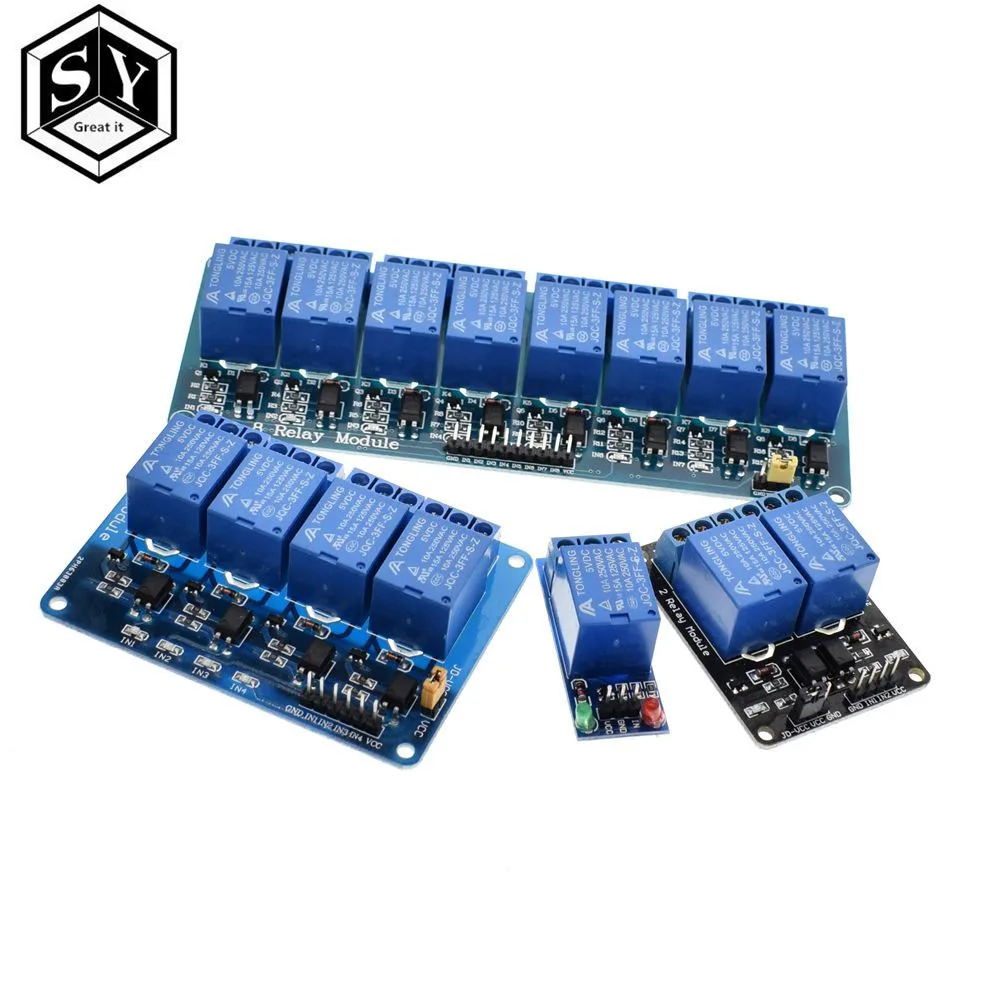

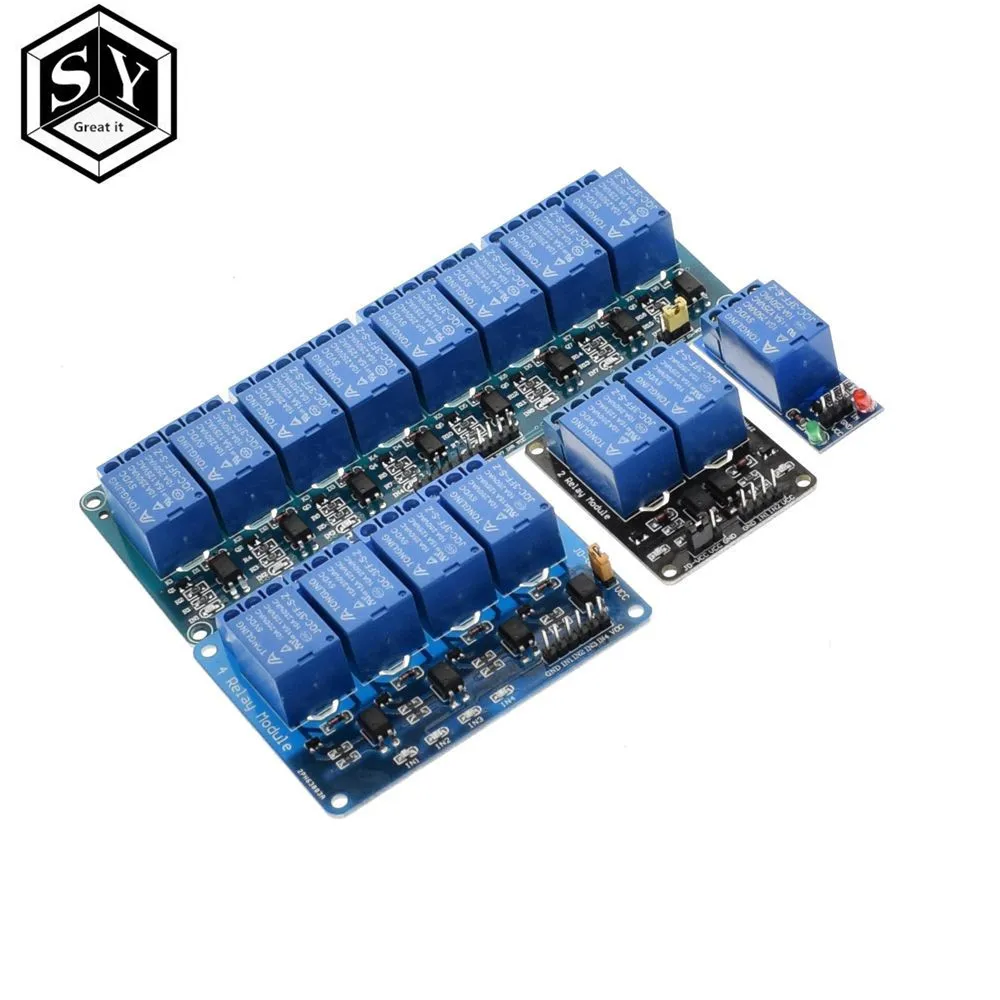

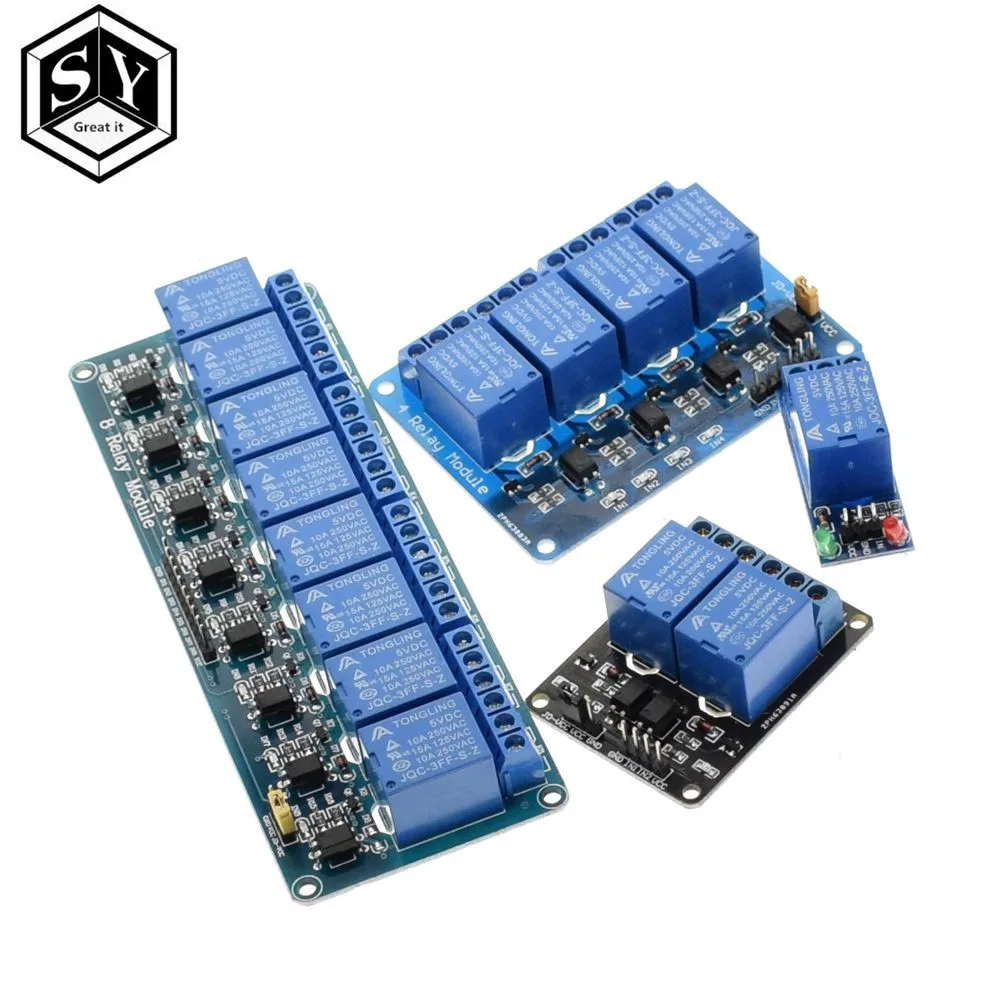

1 шт. релейный модуль 5 в 12 В 24 2 4 8 каналов с оптроном. Релейный выход канальный для

1 шт. релейный модуль 5 в 12 В 24 2 4 8 каналов с оптроном. Релейный выход канальный для

Описание продукта:

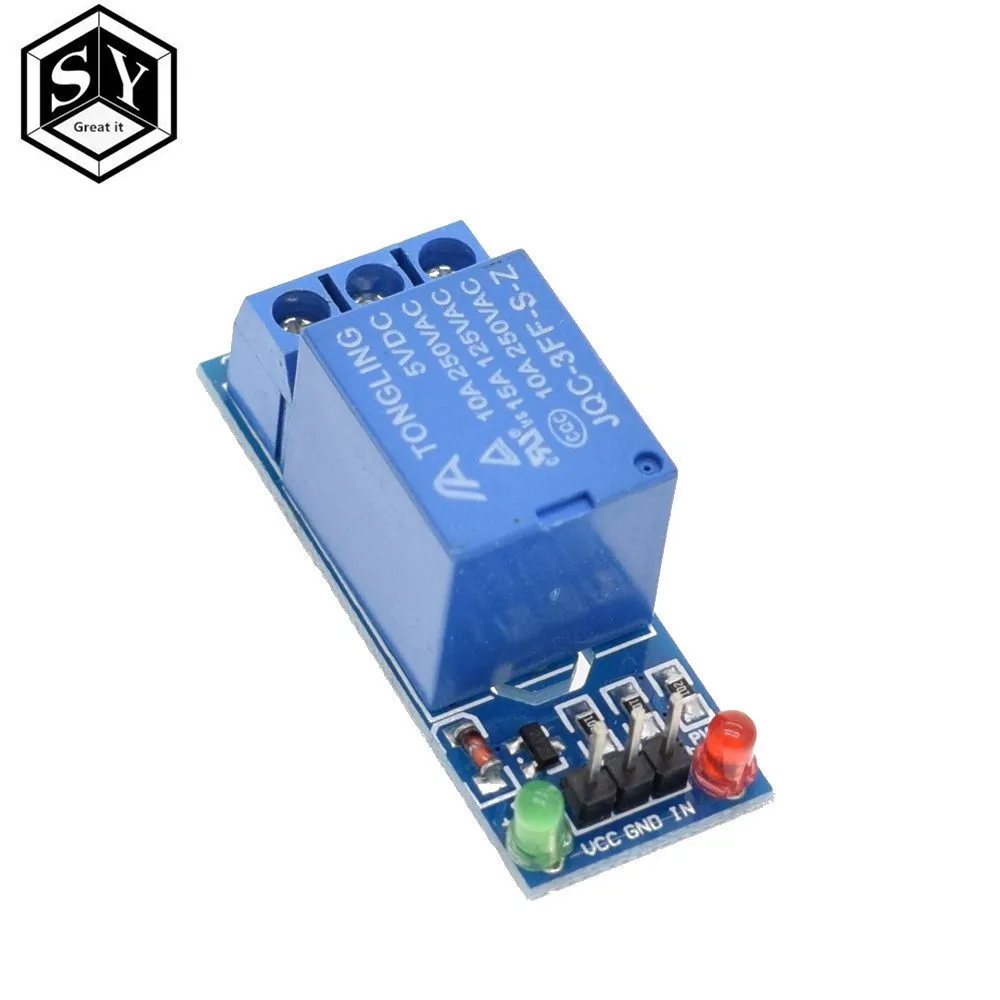

1 канальный релейный модуль

• Максимальная нагрузка: 250 В/10 А перем. Тока, 30 В/10 А
• Ток триггера: 5 мА
• Рабочее напряжение: 5 В
• Размер модуля: 50x26x18,5 мм (Д х Ш х В)
• Четыре монтажные болты отверстий, диаметр 3,1 мм
• DC +: положительный источник питания (VCC)
• Постоянный ток-: отрицательный источник питания (GND)
• В: может быть реле управления на высоком или низком уровне
• NO: нормально открытый релейный интерфейс
• COM: реле Common Interface
• NC: нормально закрытый релейный интерфейс

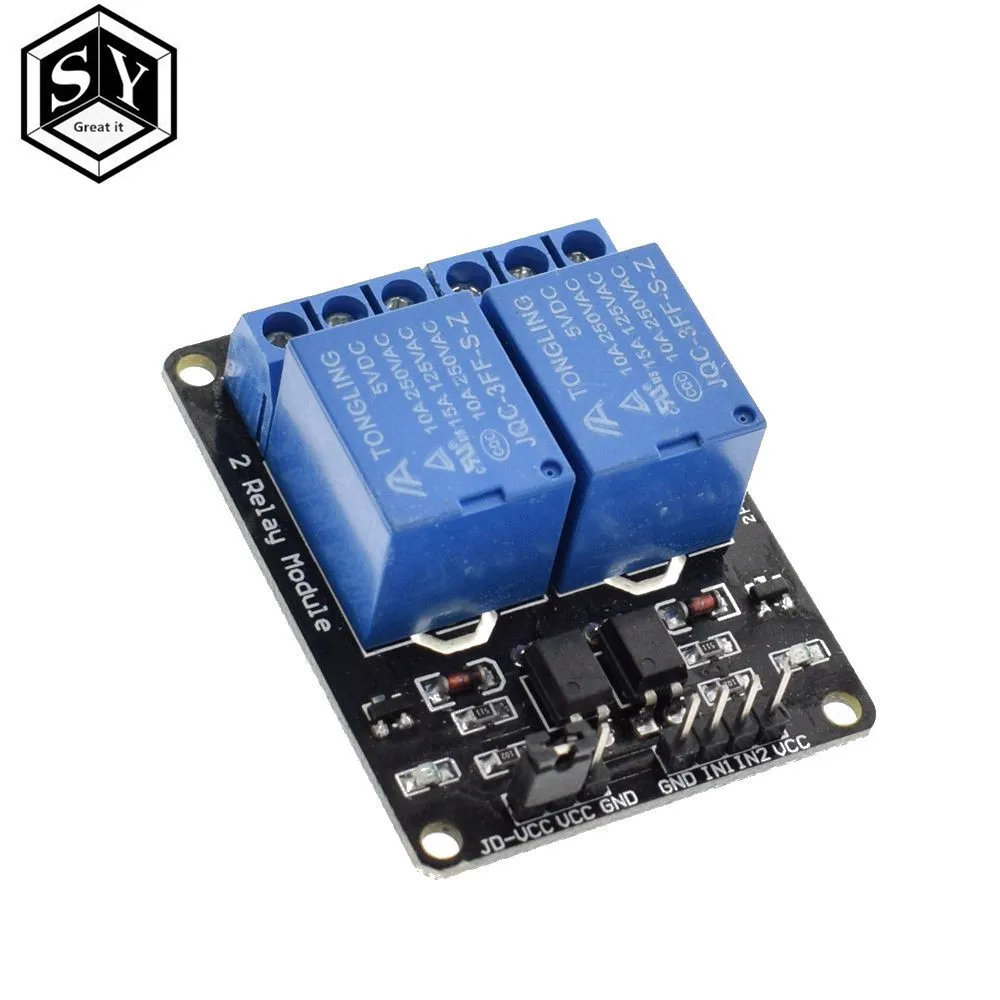

• 2 канальный релейный модуль
• 1) Размеры: 50,5 мм (длина) * 38,5 мм (Ш) * 18,5 (H)2 Вес:. 31 г3. Цвет печатной платы: черный4 доска четыре недели с четырьмя винтами отверстий, диаметр отверстия 3,1 мм, просты в установке и фиксированной5 реле высокого качества, релейные реле SPDT. Обычный терминал, нормально открытый, нормально закрытый терминалИзоляция 6 оптронов, хорошая защита от помех7. Низкий тяга, высокий выпуск. Подача питания индикатор состояния светильник, отпустите, статус светодиодный выключен8.VCC системы питания, JD_VCC реле питания. Вы можете подключать джемперыЭлектрические параметры:Напряжение питания: 5VDC, 12VDCТок: более 100 мАНагрузка: 250 В, 10 А перем. Тока или 30 В, 10 А пост. ТокаПроводка:VCC: система положительного питанияGND: система питания отрицательнаяIN1 - IN2: порты управления реле

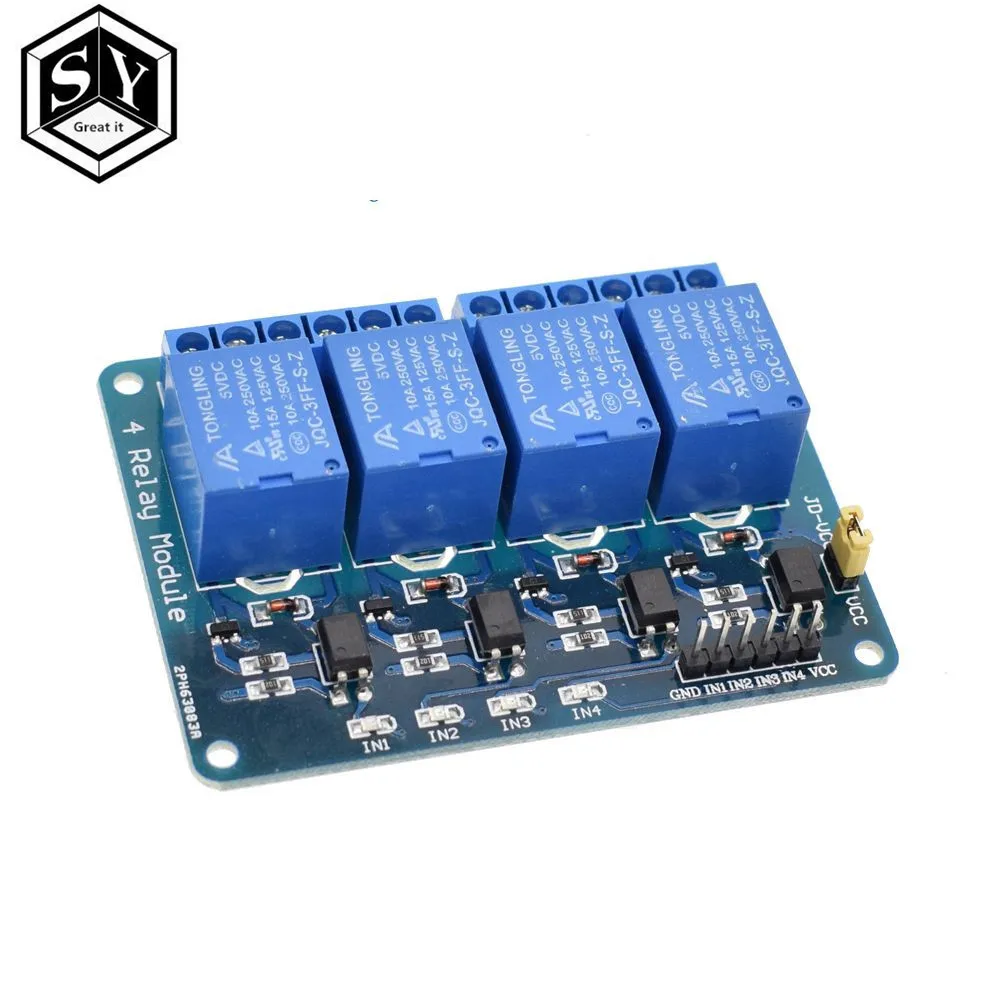

• 4-канальный видеорегистратор Реле Выход модуля, Реле Выход связаться с нами 250A 10A. Вход IN1, IN2, IN3, IN4, Сигнальная линия Низкая Эффективным. VCC, GND Вход питания, Может Реле Отдельный Мощность Поставка Реле Мощность Входной сигнал JD-VCC.


  Область применения:

  1, Поддержка Все Микропроцессором контрольной.

  2, В Промышленный сектор;

  3, ПЛК Управление;

  4, Система автоматического управления "умный дом" Управление

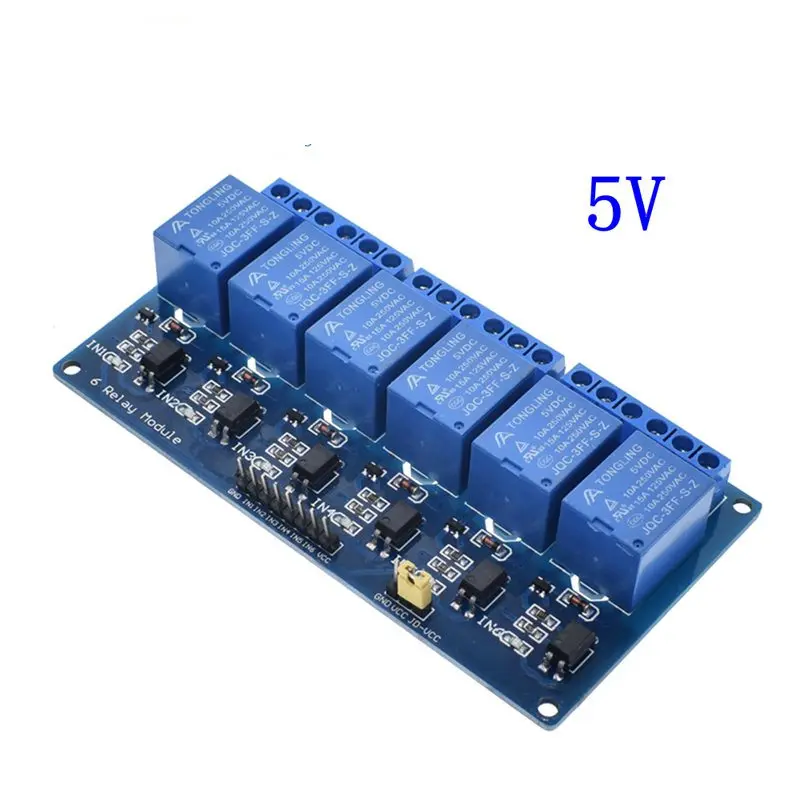

• 6 канальный релейный модуль


  Описание:

  1. Максимальная нагрузка на нормально открытый штифт: переменный ток 250 В/10 А, постоянный ток 30 В/10 А.
  2. Триггерный ток 5 мА;
  3. Мощность индикатор светильник (зеленый), реле, индикатор состояния светильник (красный);

  Технические характеристики интерфейса модуля:
  1. Постоянный ток +: постоянный ток, блок питания с положительным полюсом
  2. Постоянный ток-: постоянный ток, блок питания с отрицательным полюсом
  3. CH1 ~ CH6: релейный сигнал, пусковой штифт

  Релейный выход:
  1. Нормально закрытый штифт (NC1 ~ NC6) : реле, нормально закрытый штифт
  2. Common pin (COM1 ~ COM6) : реле common pin
  3. Нормально открытый штифт (NO1 ~ NO6) : реле, как правило, открытый штифт

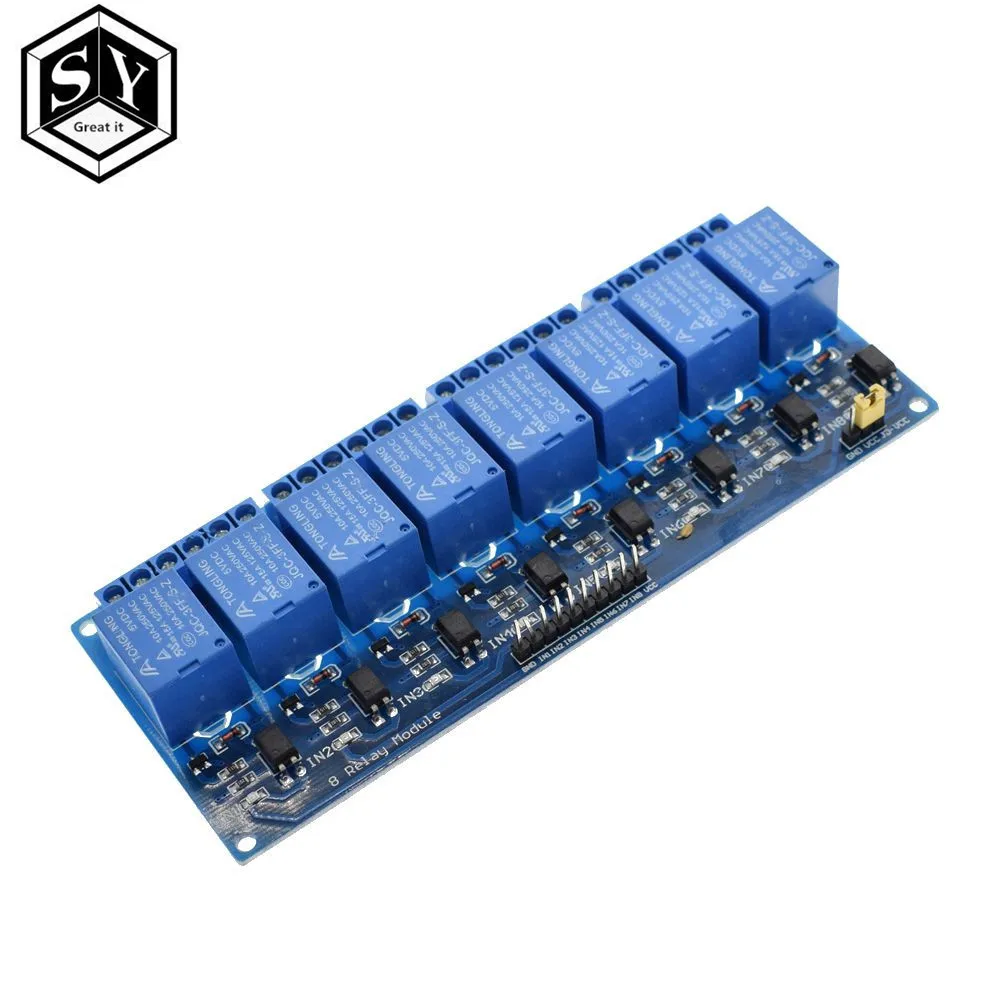

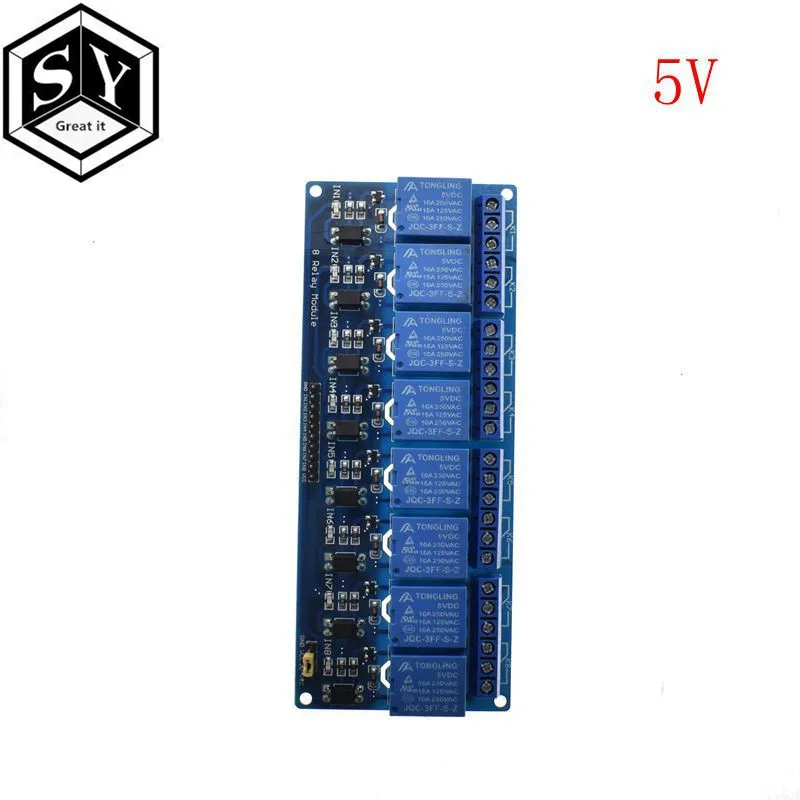

• 8 канальный релейный модуль

• Особенности

  Использование высокотокового реле, AC250V 10A DC30V 10AСвяжитесь с независимая проводка, безопасная и надежнаяСтандартный интерфейс, может быть расширен в различные Совет по развитиюС фиксированными винтовыми отверстиями для простой установкиПодходит для различных площадок, таких как 51/AVR/ARMОписание:1, модуль соответствует международным стандартам безопасности, областью контроля нагрузки и районом изоляции;2, с помощью двухсторонней FR-4 схема конструкции, high-end чип процесс производства;3, используя свободное музыкальное Аутентичное реле управления;4, с инструкциями реле, отсоедините, не светит;5, вход сигнала имеет слабый сигнал, часто начиная с common terminal, будет включен;6, реле может управлять различными устройствами и нагрузкой;7 , 8 и 8 обычно открываются, как правило, закрываются контакты;8. Синие клеммы KF301 к линии управления более удобны.9, Размер модуля: 138 м * 56 мм * 18,5 мм (L * W * H ) , Вес: 120 г10 с 4 крепежных отверстия для болтов, отверстие 3,1 мм, шаг 131 мм * 49,5 мм11, завершены 100% функциональным испытанием и проверкой стабильностиДва интерфейса модуля:1, VCC: 5 В блок питания, подключенный к положительной2, GND: 5 В блок питания, подключенный к отрицательным3. IN1-IN8: сигнал триггера, низкий уровень активностиРелейные выходы: 12 lin1, NO1 - NO8: обычно открытые релейные интерфейсы, rela2, COM1 - COM8 реле, общий интерфейс3, NC1 - NC8: нормально замкнутое реле

2-полосная триггерный релейный модуль с opto
