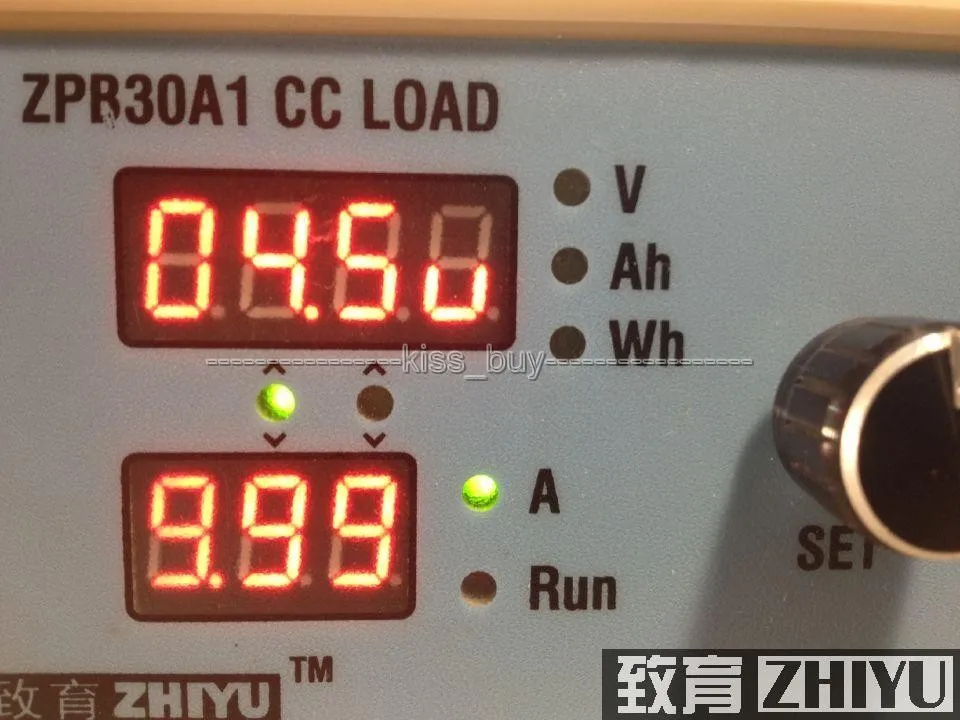

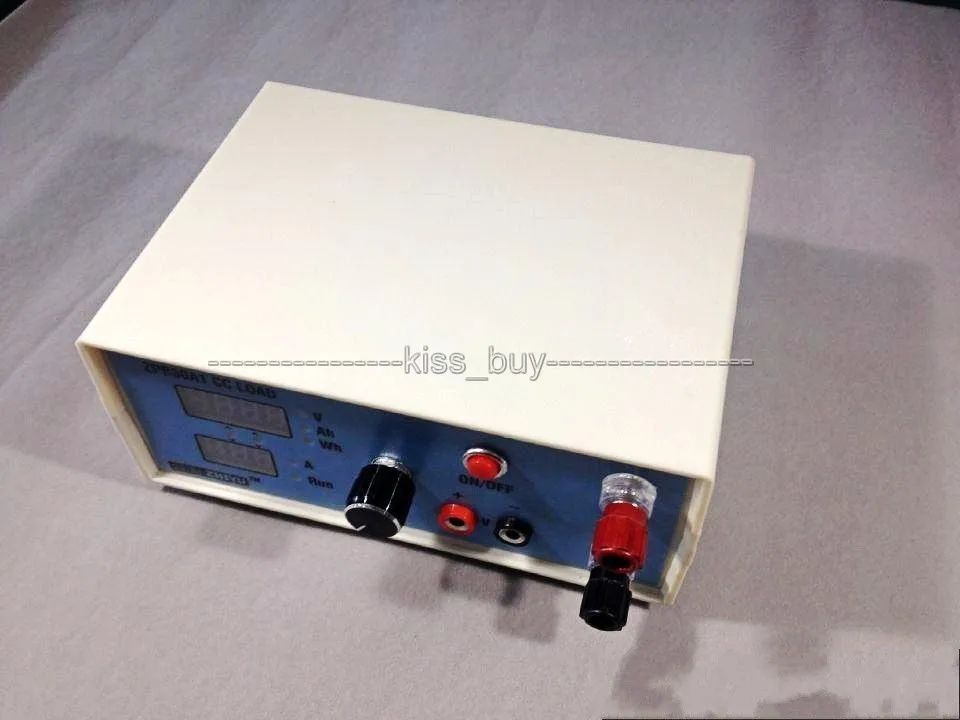

Тестер емкости аккумулятора с постоянным током 9.99A 60 Вт 1 30 в 12 В 24 5 9

Электронная загрузка видео с постоянным током

Новый дизайн, простая и универсальная электронная нагрузка! Автоматическая функция памяти со всеми параметрами, хорошо подходит для автоматической сборки шкафа для старения адаптера питания

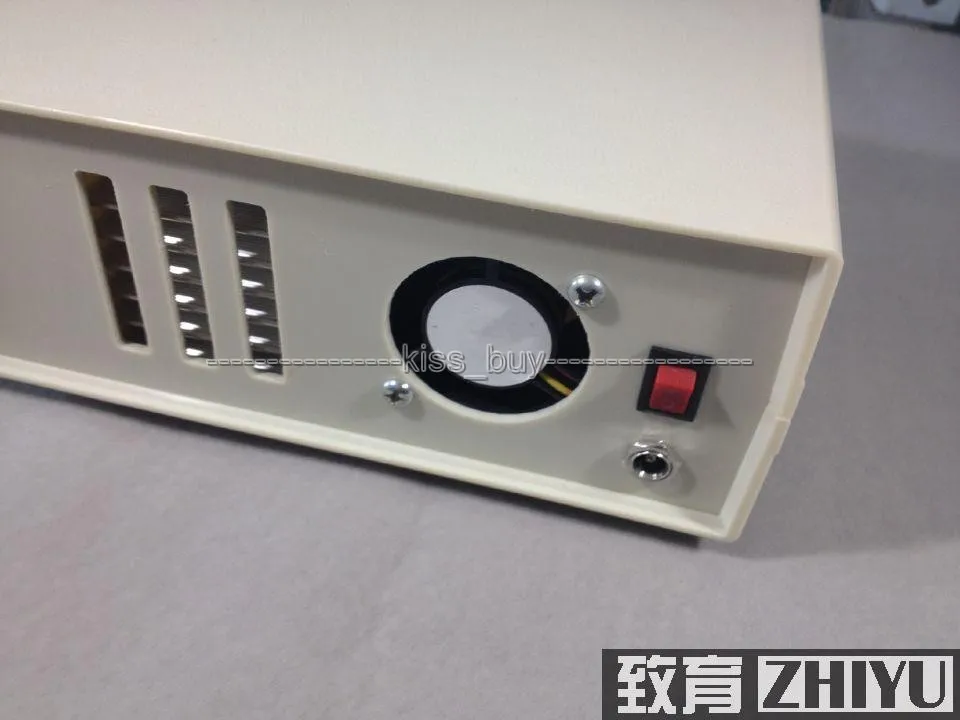

В продаже последней версии, немного больший размер и модернизировать вентилятор в оригинальном 5020 Delta высокоскоростной двойной вентилятор подшипника, более высокая избыточность охлаждения, больше подходит для долгих часов!


Примечание: Этот продукт является профессиональным испытательным оборудованием, требующим, чтобы у пользователя были некоторые базовые электронные устройства (пример: пользователи должны понять, что означает напряжение и емкость тока Ah и т. д.), или вы не сможете правильно использовать устройство, Возможно, неправильное использование приведет к ненужным повреждениям, вызванным потерей устройства!



Требования к источнику питания: напряжение DC12V (фактическое напряжение 11-14 в) ток не менее 0,5a мощности, мощность будет отображаться неуместным Err6

Примечание: адаптер питания по умолчанию не входит в комплект =

Режимы работы: однорежимный постоянный ток (CC)

Ток разряда: 0,20-9.99A шаговый 0.1A or0.01A

Максимальная погрешность тока разряда: 0.7%-0.01A

Ошибка при тестировании максимальной емкости: 0,5a 2.5%, 2A 1.5%, 5A и выше 1.2%

Автономный (завершение) Диапазон напряжения: 1,0-25,0 в шаговый 1 в или 0,1 В

Напряжение разряда: 1,00-30,00 В

Погрешность измерения максимального напряжения: 1% +-0,02 в

Максимальная мощность: 60 Вт Супер мощность автоматически ограничивает Максимальный ток (например, до 60 Вт, когда он может открыть 9.99A 6 В и 20 в максимум при единственном открытом 3.00A)

Самая высокая оценка заряда батареи: 999.9Ah или 9999Wh, достичь значения остановить тестирование (первое значение для тех, кто останавливает состояние)

Размер платы: 60 Вт 100 мм * 70 мм * 57 мм (видная доска вентилятора около 12 мм)

Расположение отверстия: 60 мм * 88 мм диаметр 3,2 мм 5 мм пьедестал уже установлен

Управление вентилятором: интеллектуальное управление вентилятором (в соответствии с вентилятором радиатора может быть бесступенчатая автоматическая температура)

Защита: защита от перегрева «otP», переходная защита от перегрева «oPP», защита от избыточного давления «ouP», защита от обратной полярности, защита от напряжения питания.



Инструкции:

A: настройки режима (заводская установка по умолчанию для электронного режима нагрузки): удерживайте кнопку start-stop (красная кнопка), чтобы тестер одновременно зарядился, пока клавиша не будет выпущена, показывая удовольствие * когда, поворачивая ручку, чтобы изменить настройки, «Fun1» для электронного режима нагрузки, «Fun2» Режим тестирования емкости аккумулятора. Кнопка Пуск и остановка на зуммере после ввода настроек, также Установите звуковой сигнал «bEon», поворачивая ручку, чтобы открыть или «bEoF» зуммер закрывается после установки нажмите кнопку снова, чтобы начать и остановить на перезапуске тестера.



Настройка цифровой иллюстрации:

II: Электронный режим нагрузки:

1. включите источник питания 12 В загрузки в электронный режим нагрузки, обеспечивая в остановленном состоянии ("RUN" не горит, В противном случае нажмите переключатель start-stop, чтобы выключить нагрузку), подключенный к источнику питания под испытанием к входному питанию тестового порта (P + P-), Не обращайте внимания на неправильную полярность!

2. установите регулятор тока и низкого напряжения, поверните ручку, чтобы установить значение положения настройки тока, затем нажмите кнопку, чтобы изменить цифру настройки, цифровые средние две цифры справа от индикатора и цифровой индикатор VA одновременно определяют положение набора тока.

3. нажмите переключатель Пуск-стоп, загрузка начала работать, «Запуск» света, питание применяется к цепи под испытанием установлен для ввода тока разряда, В то время как верхняя часть отображает фактическое входное напряжение нагрузки, когда напряжение падает ниже установленного предельного напряжения «RUN» Светодиодные вспышки и короткое звуковое оповещение.

4. Процедура тестирования может быть изменена при любом токе, и если вам нужно изменить низкое напряжение, чтобы остановить нагрузку, можно изменить.

Примечание: При сигнале тревоги можно передавать только небольшой ток, который не увеличивается! Функция автоматического отключения питания тестера позволяет сохранить достаточно, чтобы сохранить заданные параметры и запустить состояние, когда состояние снова после передачи питания завершится до сбоя питания и восстановить данные.

3: режим тестирования емкости аккумулятора:

1. Испытательный аккумулятор должен быть полностью заряжен специальным зарядным устройством!

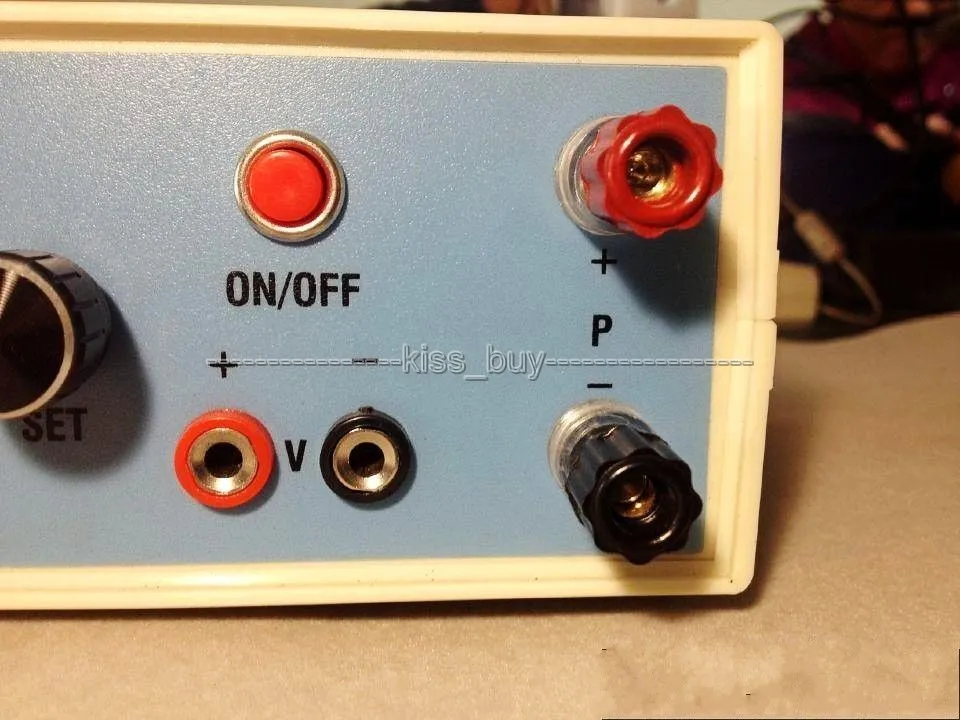

2. дайте тестеру питание в режиме тестирования емкости аккумулятора, подключите линию тока аккумулятора к P + P-положительным и отрицательным клеммам, если вы используете тест на четыре провода, В то время как четырехпроводный интерфейс к испытательному устройству с положительным и отрицательным напряжением подключен к V + V-порту.

3. поверните ручку, чтобы установить ток разряда и напряжение разряда (со ссылкой на два конкретных метода: 2 описания), одно нажатие после установки выключателя запуска и остановки, тестер батареи и первая линия обнаружения, автоматическая идентификация 2-4 линии (2-проводная линия идентификации Презентация JS-2, 4 идентификация JS-4, Если ошибка, пожалуйста, прекратите тест и проверьте проводку), затем введите тест, если появится код неисправности, обратитесь к более позднему объяснению.

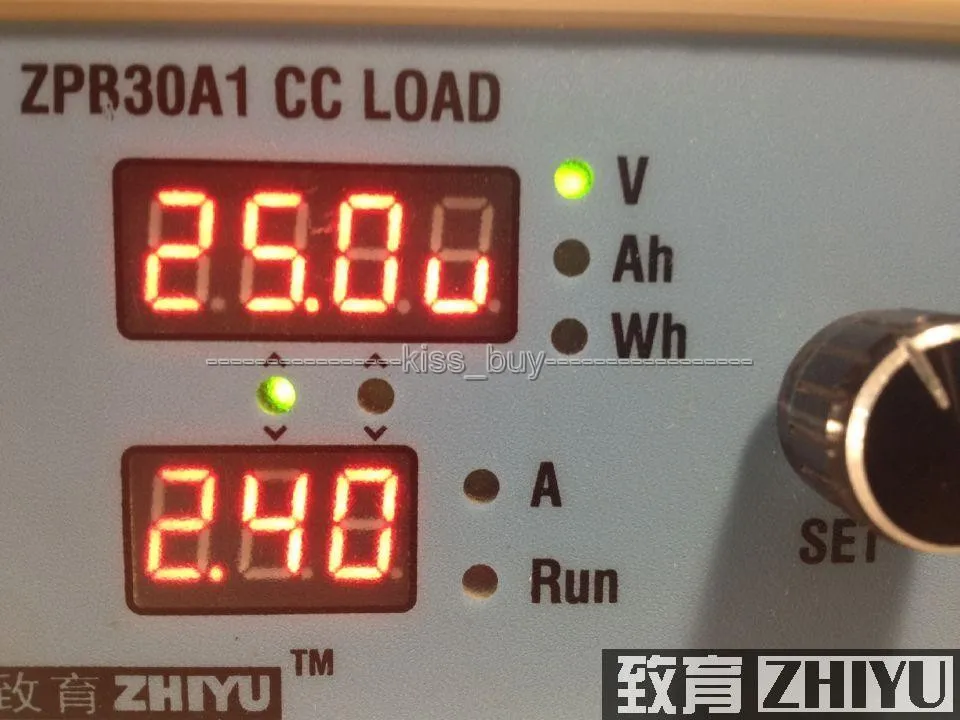

Процесс тестирования окружает цифровое заметное напряжение батареи, ток и емкость разряда тока Ah разрядная энергия Wh, когда разрядка заканчивается (напряжение батареи ниже установленного напряжения), тестер показывает, что данные остаются в Ач и быстро мигают, с будильником bee shortness.

5. нажмите Пуск и остановите на ручке или переключитесь, чтобы остановить будильник, вы можете повернуть ручку для просмотра данных о разрядке батареи, включая емкость разрядки Ач, Втч и разрядную энергетическую платформу напряжения в, кнопка Пуск-стоп нажимается снова, Очистите данные до начала настройки интерфейса перед тестированием следующего раздела батарей.

Дополнительная информация:

1. процесс тестирования батареи может регулировать ток разряда, если вам нужно повторно настроить выходное напряжение, вы можете сделать паузу, нажав на переключатель в начале и остановив модификацию разряда (пауза разрядка вернется на страницу настроек, на этот раз данные о разрядке не будут потеряны, при необходимости, Вы можете долго нажимать очищает данные до тех пор, пока переключатель start-stop 0.000Ah).

2. Автоматическое хранение тестера может записывать параметры настройки и записывать все параметры и состояние в конце тестового процесса и проверить состояние сигнала тревоги о сбое питания, повторная передача всех автоматически восстановленных.

Коды и значения защиты от неисправностей:

Err1: ультра-высокая емкость проверить напряжение батареи.

Err2: напряжение батареи ниже установленного выходного напряжения не подключено к батарее или аккумулятор перевернут.

Err3: сопротивление линии слишком велико, или аккумулятор не может позволить себе установить ток разряда.

Err4: Сбой цепи.

Err6: Рабочая мощность не подходит, используйте стандартный источник питания 12 В, и ток питания не менее 0,5a.

ОТП: защита от перегрева.

Эрт: Сбой датчика температуры или слишком низкая температура.

OuP: сверхвысоковольтный режим электронной нагрузки.

OPP: при сверхмощном электронном режиме нагрузки мгновенно.
