Набор электронных микроконтроллеров светодиодный цифровой синий таймер

Цвет: синий

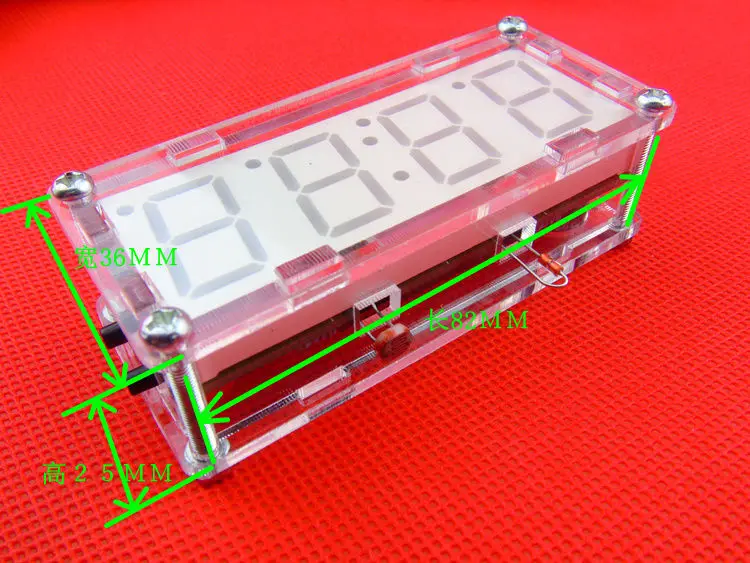

Цифровая трубка Размеры: 0,8 дюймов цифровая
Рабочее напряжение: 5 В постоянного тока

Функция:

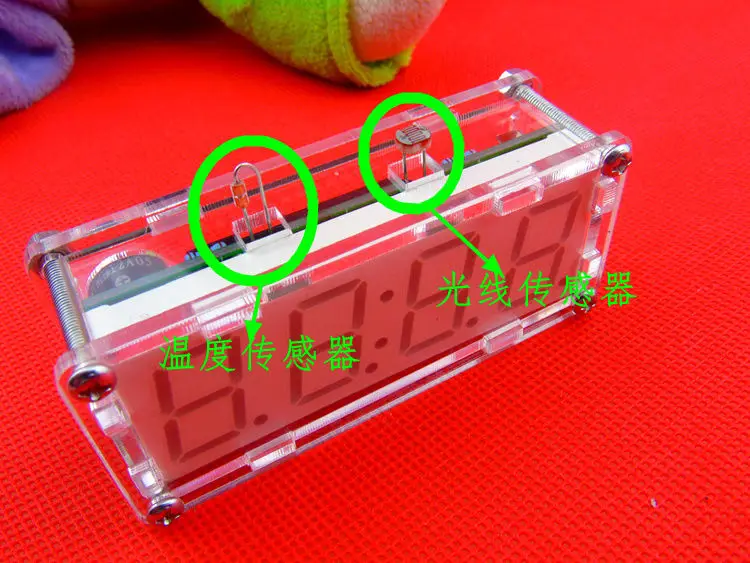

Точное время в дороге, Попеременный дисплей температуры, настройки будильника, весь момент, вы можете установить весь момент времени в течение дня и ночью

Светильник управления для регулировки яркости:

3. При монтаже сварки выполните следующие действия:

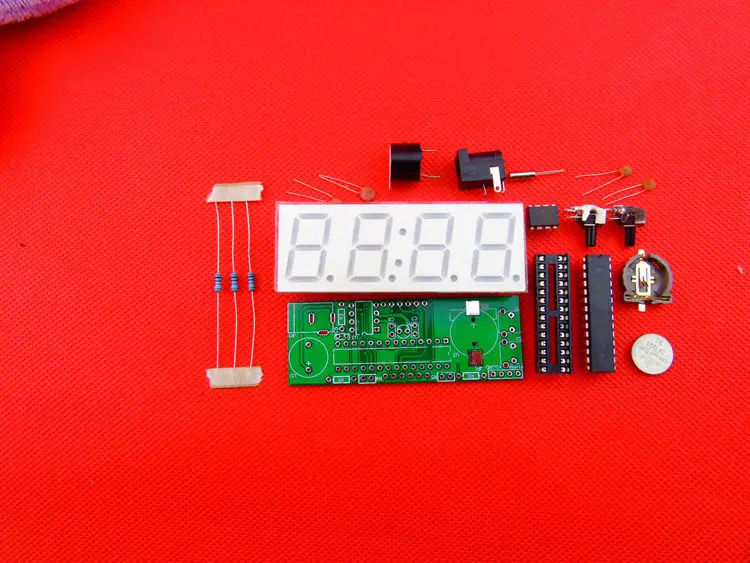

1. Компоненты приварены на задней стороне платы (включая Хорошая емкость, микроконтроллер с шелкографической стороной), от низкого до высокого, а именно, первые компоненты с низкой сваркой, такие как кристаллы, конденсатор, сопротивление, держатель батареи.

2. Сварочный MCU и chip header, а затем сварные переключатели, зуммер, выход питания.

3. Штифты с диагональными режущими плоскогубцами режут коротко (этот шаг очень важно), насколько это возможно, избегайте сопротивления цифровой трубке, влияет на красиво.

4. Сварочная цифровая трубка, цифровая трубка должна обращать внимание на окончательные, или размещать на задней стороне устройства, не может сваривать.

4. Шаги для отлаживания:

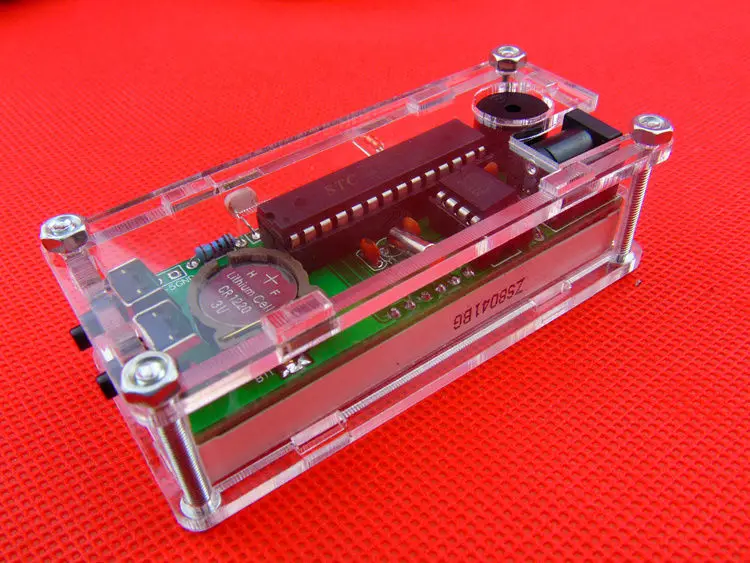

1. После сварки на двух элементах IC, микроконтроллер STC15F204EA, чип часов DS1302. Обратите внимание на направление IC, вставьте чип, который может повредить! Наконец, установите резервную мощность аккумулятора 3 В (ходьба), будьте внимательны, чтобы не поставить аккумулятор на чипе часов снова, это приведет к разрушению чипа часов, жара!

2. Не Прыгайте на электричество, проверьте, против ли, например, против, пожалуйста, своевременную коррекцию.

3. После проверки, производит сброс времени работы (нужна эта операция в первый раз, затем не придется). Сброс шагов, в то же время удерживайте кнопку «Добавить» и установите ключ, «Электричество к часам» в течение 3 секунд, кнопку «отпустите», на цифровом трубном дисплее «В ПОДАРОК» сказали, что сбросить успех!

5. Отрегулируйте шаг времени:

Каждый раз, когда необходимо нажимать кнопку SET, чтобы 8 раз по отдельности в различных настройках, нажмите кнопку SET, чтобы вернуться к нормальной ходьбе 9;

Время регулировки: Нажмите кнопку настройки, как только мигание, нажмите кнопку «Добавить»;

Отрегулируйте минуты: нажмите кнопку «SET», снова и снова, нажмите «добавить все»;

Отрегулируйте время будильника: нажмите клавишу «SET», снова и когда мигнет будильник, нажмите кнопку «Добавить», которая изменится, когда будильник;

Отрегулируйте минуты будильника: нажмите клавишу «SET», снова, и точки сигнализации мигают, нажмите кнопку «Добавить», чтобы изменить будильник;

Включите и выключите будильник, нажмите кнопку «SET», снова, когда будильник, точки будильника не мигают, нажмите кнопку «Добавить в правом нижнем углу маленький светильник (будильник), а затем нажмите кнопку «Добавить в правом нижнем углу указать (будильник выключен);

Отрегулируйте время до точки, чтобы: нажмите клавишу SET, снова и в часе время запуска мигает, нажмите кнопку «Добавить», чтобы изменить время запуска часов-это утро (например, перевод на 6, 6). Нажмите кнопку «SET» снова, время остановки мигает, нажмите кнопку «Добавить» (например, перевод до 20 часов, как сообщают после 8 вечера, не влияет на сон).

Установите время включения и выключения; Нажмите кнопку установки, снова и в часе запуска, в верхней части часа, чтобы выключить время, не мигает, нажмите кнопку «Добавить», нижний правый угол маленький светильник (Откройте) час, а затем нажмите кнопку «Добавить», Нижний правый угол указывает на таможенную декларицию (час)

Нажмите на кнопку «SET», снова и снова
