| Описание: | - Особенности:

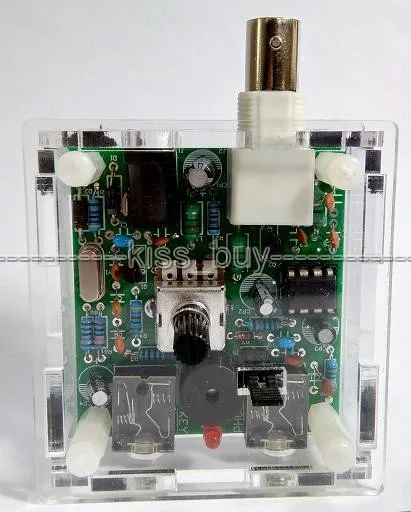

1. Введение «Пикси»-это очень малый объем простой 40 метрового диапазона микро-амплитуда мощности телеграф трансивер, несмотря на то, что это маленький размер и бездисковый ресивер ограничений, он способен работать несколько тысяч миль при подключении к хорошей 40 м антенну. «S-Forty-9er», разработанный компанией «LXQQFY.com». Улучшения следующие: z вертикальное сопротивление изменено на горизонтальное сопротивление, решает проблему сопротивления короткого замыкания. Z мы не проводим различия между положительными и отрицательными электродами источника питания. Диапазон входного напряжения увеличен до 13,8 В. z добавьте звуковой сигнал для отправки (Используйте перемычку), добавьте светодиодный сигнал для отправки. Z добавьте акриловый корпус.
2. Технические характеристики
Источник питания: 9 ~ 13,8 В вольт постоянного тока, >500 мА (рекомендуется использовать батареи)
Антенна: 50 Ом, 7 МГц, SWR <2,0
Получение: статический ток 20 мА
Мощность передатчика: 1,2 W
Частота: запуск частоты вибрации, 7023 кГц
Принимает частоту локального осциллятора: около 7023-7023 кГц
Режим: CW
Ключ: Ручной Чехол: акрил

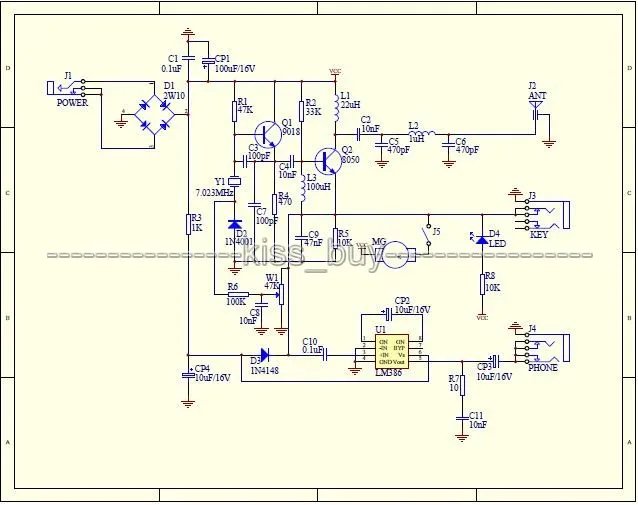

3. Принцип цепи см. Последнюю страницу документа, сопровождающего чертежи, 9018 и окружающие компоненты, составляющие типичный осциллятор Colpitts и продолжающие колебаться (сигнал колебания протекает около 1 мВт) при получении локального осциллятора сигнал напрямую соединяется через конденсатор до 8050. Выбросов состоянии (клавиша нажата), 8050 в качестве одного пучка ближнего света класса C усилитель, усиленный сигнал через 0,01 мкФ конденсатор с алюминиевой крышкой, с подключением к Пи-тип фильтра низких частот, И затем отправляется на антенну; Состояние приема (клавишный релиз), 9018 элемент вокруг осциллятора beat (BFO), 1N4001 в сочетании с высоким напряжением и уменьшением емкостного давления увеличивается с концами постоянного тока, частота локального колебания может быть увеличена до приблизительно 0-3 кГц 7,023 МГц сигнал приема может быть легко осуществлен частоту летучих мышей. 8050 смещен в нелинейной области (думаю, что транзистор не более, чем два диода «назад-назад»), сигнал, полученный антенной с BFO сигнальный микшер, смешивание аудиосигнал при помощи получено после того, как 0,1 мкФ конденсатор с алюминиевой крышкой, муфта заданные LM386 аудио усилитель мощности, Звуковой сигнал, усиленный 10 мкФ конденсатор с алюминиевой крышкой, через LM386 5 средства ухода за кожей стоп прямые эвакуации наушников. Ключевое управление не только LM386-off источника питания переключается 1N4001 смещение варатора, так что емкость типа состояния меняется.
- Содержимое посылка
100% Новый бренд
|
|
