Модуль амплитудной фазы AD8302 РЧ детектор радиочастот/IF 2 7 ГГц 14TSSOP|rf detector|rf detector

• Особенности:

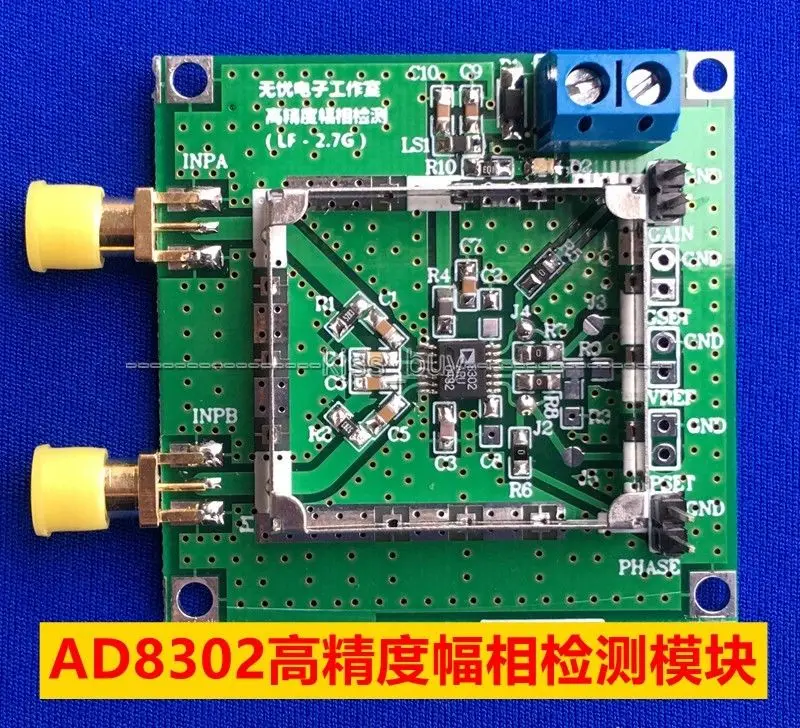

  Прецизионный модуль обнаружения амплитуды и фазы (AD8302)

  I. Применение:

  AD8302 A DI-это Соединенные Штаты в 2001 году, компания запустила первый монолитный интегрированный чип для измерений амплитуды и фаз RF / IF, он может одновременно измерять от низкого до 2,7gh z между частотным диапазоном двух входных сигналов, амплитудным соотношением и задержкой. Устройство содержит два тщательно подобранных широкополосных логарифмического детектора, фазный Детектор, выход усиления, блок смещения, эталонные буферы на выходе и т. Д. Могут быть источники ошибок, и соответствующий температурный дрейф снижен до минимального уровня.

  A D8302 имеет следующие основные особенности:

  (1) Соотношение (усиление) и фазовая разница на низких частотах для измерения двух входных сигналов в частотном диапазоне 2. 7 г амплитуда Гц;

  (2) измерение динамического диапазона усиления двух входных сигналов составляет ± 30 дБ, выходной уровень чувствительности 30 мВ/дБ, погрешность составляет менее 0,5 дБ. Соответствует-30dB выходное напряжение зарядного устройства 30mV, выходное напряжение, соответствующий + 30dB для 1,8 V. Выходной ток 8 мА, коэффициент конверсии 25 В/& Mu; s;

  (3) точное измерение коэффициента амплитудной шкалы 30 мВ/дБ;

  (4) точность, как правило, меньше 0. 5dB;

  (5) точность, как правило, менее 1 °;

  (6) устройство во время работы, имеет измерение, контроль и уровень, сравните три режима;

  (7) с эталонным смещением напряжения, 1, 8 в выход;

  (8) ответ на видеосвязь составляет 30 М Гц;

  (9) используя 2. 7V ~ 5,5 V-Поставка Операция;

  В-третьих, технические индикаторы

  1, Напряжение питания: 5 В постоянного тока (Стандартный ток 20 мА);

  2, динамический диапазон 60 дБ (-60 dBm-0 дБм) Амплитуда точность измерения 0.5DB фазовый точность измерения 1 °;

  3, с измерением, контролем и сравнением трех режимов рабочего уровня;

  4. Пропускная способность: LF до 2,7 ГГц;

  5, защищен металлической оболочкой;

  6, предусмотрен PDF схеме.




• Посылка содержание
  100% Фирменная Новинка
  1xAD8302 2,7 GHz RF/Если 14tssop в том случае, если RF фазовый модуль

           Мы также можем продавать оптом, если вам нужно большое количество товара, пожалуйста, свяжитесь с нами :)
