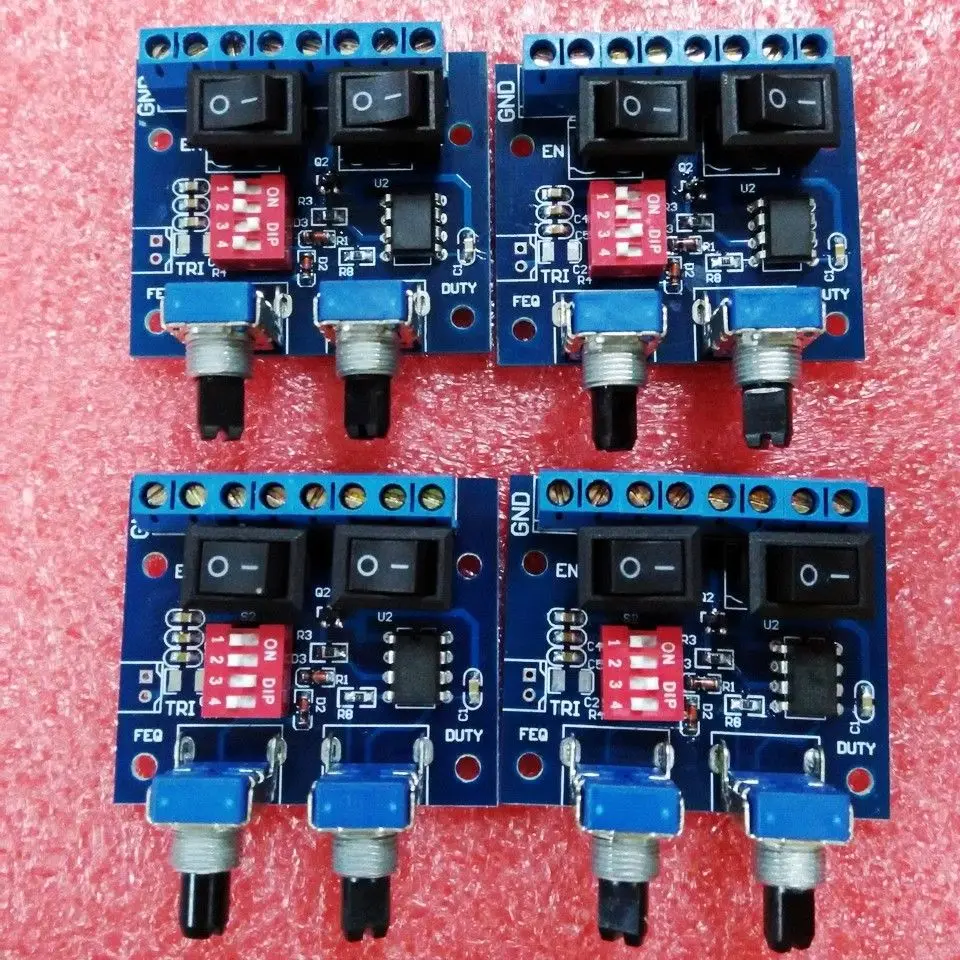

NE555 импульсный генератор частота/рабочий цикл регулируемый шаговый двигатель|pulse

---

{"ModuleList":[{"html":{"content":"\ N



\ N



\ N\ N\ N\ N\ N\ N\ N\ N\ N\ N\ N\ N\ N

\ N\ N\ N\ N\ N\ N\ N\ N\ N\ N\ N\ N\ N \ N\ N\ N

\ N\ N\ N\ N\ N\ N\ N\ N\ N\ N Описание: \ N \ N Особенности: Нажмите на схему для подключения тока VCC GND. Выходной сигнал EN, CLK, DIR: выход сигнала общее Анодное соединение Сигнал направления шагового двигателя Dir. Выход сигнала при переключении направления влево Сигнал шагового времени Clk. Как выход открытого коллектора. RU включение/выключение сигнала, позволяет выбрать короткое замыкание, когда выходное напряжение, выход напряжения не отключен. Набор и Настройка продукта: Как показано, DIP 3 настроен на ВКЛ, 4 настроен на Выкл, этот модуль установлен для astable импульсного генератора, Правая ручка для регулировки импульсного рабочего цикла, при регулировке рабочего цикла не влияет на частоту. Приблизительный диапазон регулировки рабочего цикла: 5% -95%, рабочий цикл отличается на разных частотах. Четыре диапазона частот на выбор, три конденсатора 103473 и 104 соответственно. DIP 1 и 2 выключены, высокочастотный диапазон: F = 1,443/ (RA + RB + R) * C0 = 3,4-6,6 кГц DIP 1 ON, 2 to OFF, когда полоса: F = 1,443/ (RA + RB + R) * (C1 + C0) = 600-1200 кГц DIP 1 OFF, 2 ON, когда низкочастотный диапазон: F = 1,443/ (RA + RB + R) * (C2 + C0) = 300-600 Гц Dip 1 и 2 расположены на второй низкой частоте: F = 1,443/ (RA + RB + R) * (C2 + C1 + C0) = 200-400 Гц Примечание: Частота теоретического значения, фактическая погрешность емкости и сопротивления, погрешность частоты, рассчитанная без учета ударопрочности двух диодов, результаты измерений будут отличаться, когда необходимо заменить нижнюю частоту емкости, Когда мощность увеличивается в 10 раз до 10 раз, частота будет уменьшена. Когда DIP 3-OFF, DIP 4 включен, этот модуль является переключателем Задержка запуска. Когда требуется время, чтобы заменить длинный большой емкости.   \ N \ N \ N Посылка содержание 100% Фирменная Новинка 1 x NE555 импульсный генератор частота/рабочий цикл Регулировка шагового двигателя тестер драйверов \ N
