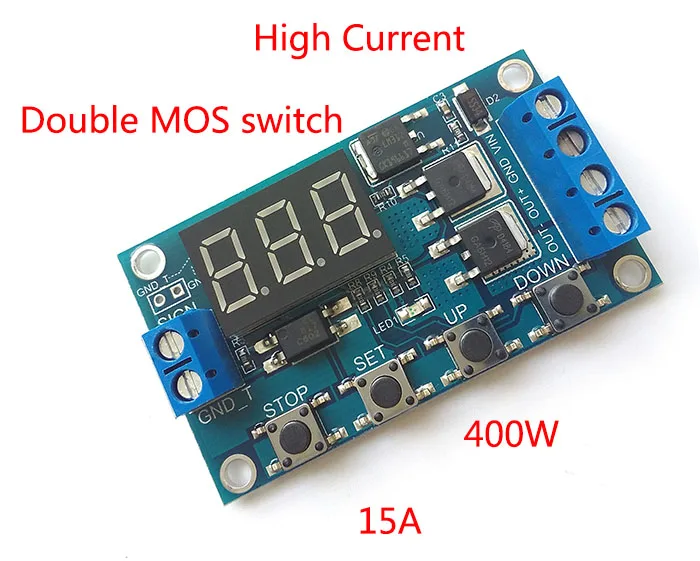

Триггер, цикл, время, Цепь выключателя задержки, двойная плата управления трубкой MOS вместо релейного модуля, 12В 24В

0,1Секунды (мин) до 999 минут (макс) непрерывно регулируется.

Этот продукт прост в использовании, много функций, но все покупатели должны внимательно прочитать инструкции, очень полезный продукт.

Характеристики и использование модуля:

1. Для быстрого включения и выключения цепи неограниченное количество переключений;

2.CНепрерывный и режущий процесс не создает шума, нет искры, Нет электромагнитных помех;

3. По сравнению с электромагнитными релейными продуктами, более длительный срок службы;

4. параллельный привод dual-MOS, более низкое сопротивление, более ток, сильная мощность; при комнатной температуре, рабочий ток до 15а, мощность до 400 Вт, для наиболее эффективного использования оборудования;

5. Очень удобный способ управления двигателем, огнями, светодиодами, двигателями постоянного тока, микронасосами, соленоидными клапанами и т. д.

Основные характеристики:

1. Широкий вход напряжения (5 ~ 36 В), большинство устройств можно использовать, очень удобно;

2. Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;

3. Функция аварийной остановки (кнопка "Стоп");С защитой от обратной полярности, обратная полярность не сгорит продукт.

4. Увеличить режим сна, если этот режим включен, без какой-либо операции в течение 5 минут, затем автоматически выключить монитор, любой ключ пробуждения;

5. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены;

6. После выключения модуля все параметры не теряются.

Режим работы:

P1:Триггерный сигнал, релеНаВремя «OP», а затем отключение; в «OP» время, следующим образом:

P1.1:Сигнал срабатывает снова, недействителен

P1.2:Сигнал срабатывает снова, часы сбрасываются

P1.3:Сигнальный триггер снова, выключите реле, остановите часы;

P-2:Триггер сигнала, реле выключено "CL" времени, релеНа"OP" время, а затем отсоединить реле;

P3.1:Триггерный сигнал, реле включается после времени «OP», реле выключается «CL», затем рабочий цикл, если период триггерного сигнала, реле выключено, остановить часы; количество циклов ("LOP") может быть установлено.

P3.2:Без запуска сигнала, релеНаВремя «OP», время выключения реле «CL», время езды на велосипеде; может быть установлен цикл частоты («LOP»);

P-4:Функция удержания сигнала. Если сигнал пускового механизма отключен, реле остается включено; Когда сигнал исчезает, после времени «OP» реле; если другой сигнал во время синхронизации, время очищается;

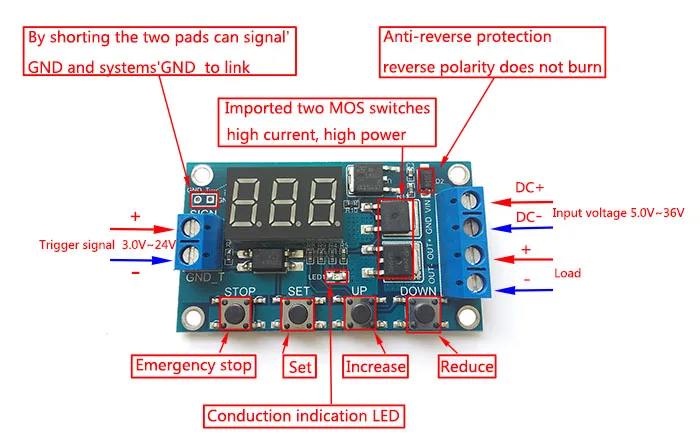

Параметры продукта:

1: Рабочее напряжение:5-- 36V.

2: Источник запуска: Активный-высокий (3,0 в-24 в), имеет оптомуфту изоляции, может улучшить возможности системы анти-помех (клиенты также могут коротать общую землю).

3:ОМощность utput: 5 В-36 В постоянного тока, при комнатной температуре, непрерывный ток 15А, мощность 400 Вт! Улучшите условия рассеивания тепла, максимальный ток до 30А.

4: тихий ток: 20 мА; Рабочий ток: 50 мА

5:LIfe:aNy время переключения; Рабочая температура:-40-85°; Размер:6.0* 3.4* 1.2См.

6:WИТ оптопара изоляция, улучшенная способность анти-помех, промышленный класс доска.

ПВнимание:

1. Модуль является активным выходом, выходное напряжение равно входному напряжению.

2. 'DC +' и 'нагрузка +' это внутреннее короткое замыкание полюсов, но 'DC-' и 'нагрузка-' полюсы во время использования не могут быть сокращены, в противном случае нагрузка не может контролироваться ВКЛ и ВЫКЛ, это эквивалентная нагрузка, которая переносит электричество.

Диапазон времени

0,1 секунды (мин) до 999 минут (макс.) постоянно регулируется

Как выбрать диапазон времени?

После установки параметра выбора режима на экране нажмите кнопку «стоп», чтобы выбрать диапазон времени;

XXX. Десятичная точка в месте единицы измерения, диапазон времени: от 1 секунды до 999 секунд.

XX. X Десятичная точка вМесто десятилетия, Диапазон времени: от 0,1 до 99,9 секунд

X. X. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 999 минут.

Например, вы хотите установить «OP» на 3,2 секунды, затем переместите десятичную точку наМесто десятилетия, Цифровой дисплей 03,2

ПараметрdОписание: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-999 раз, «---» представляет бесконечную петлю).

Эти параметры независимы друг от друга, но разделяются каждым режимом.Например, в режиме P1.1 Установите on-time «OP» на 5 секунд, если вы переключитесь в режим P1.2, это «OP» будет 5 секундТакже.

В главном интерфейсе (display 000), короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXX;

Некоторые параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткое нажатие кнопки «SET» для отображения только «OP» и соответствующего времени;

Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режим P3.1, P3.2), короткое нажатие кнопки «SET» отобразит «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;

В главном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно!

Как установить параметры?

1. Сначала прочитайте инструкции, чтобы определить требуемый режим работы.

2. модуль приведен в действие, дисплей в режиме текущей работы (режим по умолчанию P1.1), затем введите основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после выхода для ввода интерфейса выбора режима; короткое время, нажав кнопку «UP», «DOWN», чтобы выбрать режим (P1.1 ~ P-4).

3. выберите режим (например, P3.2), нажмите кнопку «SET», затем параметр, который будет установлен, мигает («OP» on-time, «CL» off time, циклы «LOP» («---» представляет бесконечную петлю), по «вверх», «вниз» Клавиши для регулировки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одного блока); затем короткое нажатие кнопки «стоп» для выбора Положение десятичной точки, выберите диапазон времени (от 0,1 до 999 минут); короткое нажатие кнопки «sET» для установки следующих параметров текущего режима процедуры Выше.

4. после установки параметров нажмите кнопку «set» в течение 2 секунд, затем отпустите, имя текущего режима будет мигать один раз, а затем вернуться на главный экран, задайте параметры успеха!

Основной интерфейс: IN реле не работает с отображением состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле.

Экран выбора режима:Нажмите кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы выйти на главный экран.

"Стоп" кнопки расширения:

Режим включения реле:

1. ВКЛ: реле позволяет проводить в режиме ON-time;

2. Выключение: реле, запрещающее проводимость, всегда закрыто;

В главном интерфейсе нажмите кнопку «стоп», чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, нажмите на реле)

Режим сна:

1. "C-П«Режим сна: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, программа работает как обычно;

2. "O-d" Нормальный режим: цифровой дисплей всегда открыт;

Нажмите кнопку «стоп» в течение двух секунд, а затем отпустите для переключения «C-П«И «O-d», в котором текущее состояние мигает, а затем возвращается на главный экран.
