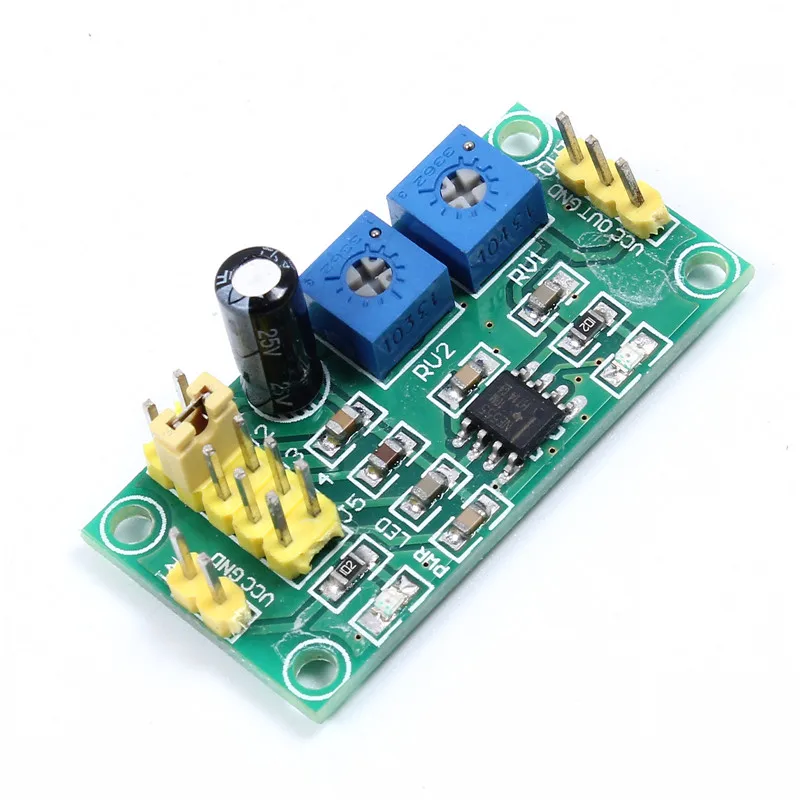

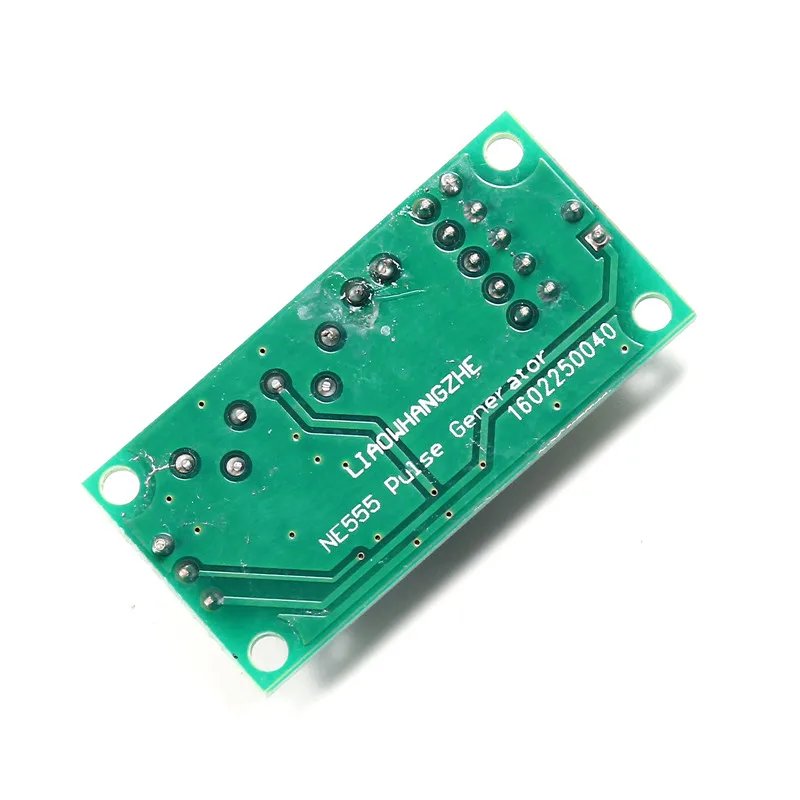

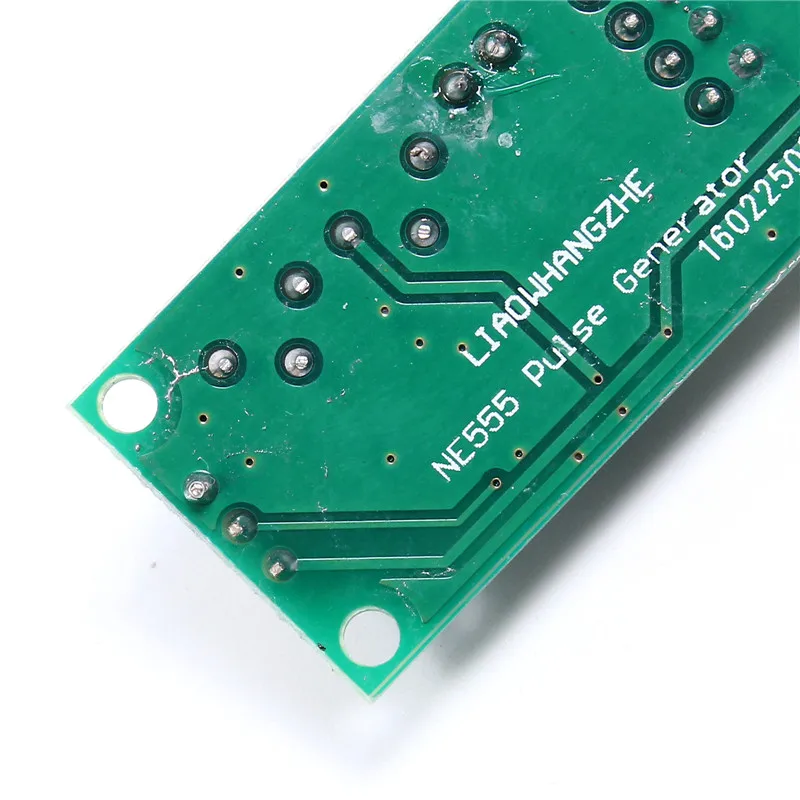

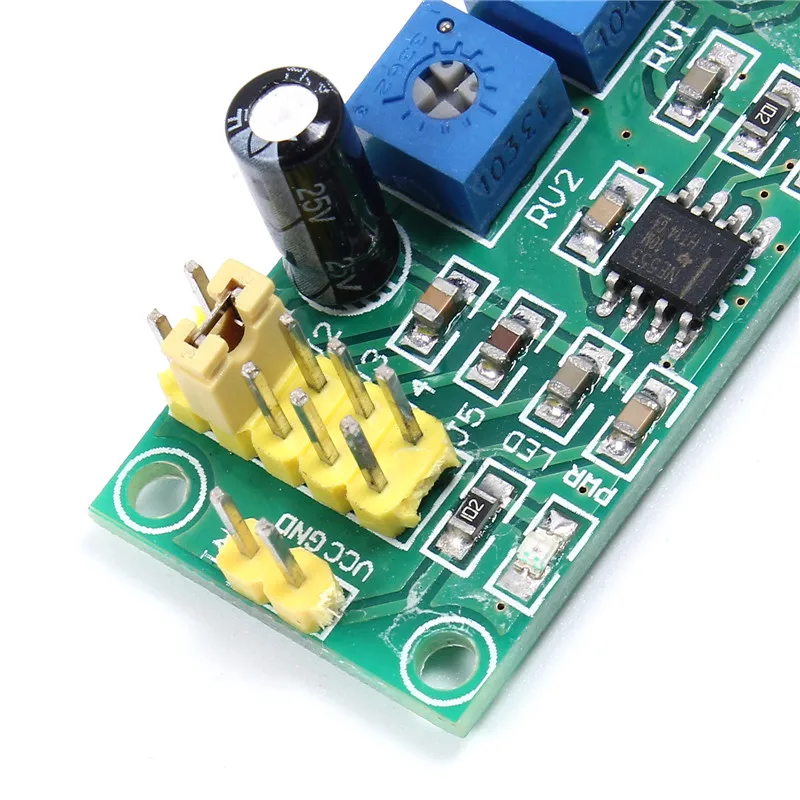

Ne555 модуль генератор импульсов Малый Генератор сигнала меандр Частота Рабочий

Ne555 модуль генератор импульсов Малый Генератор сигнала меандр Частота Рабочий

Описание:

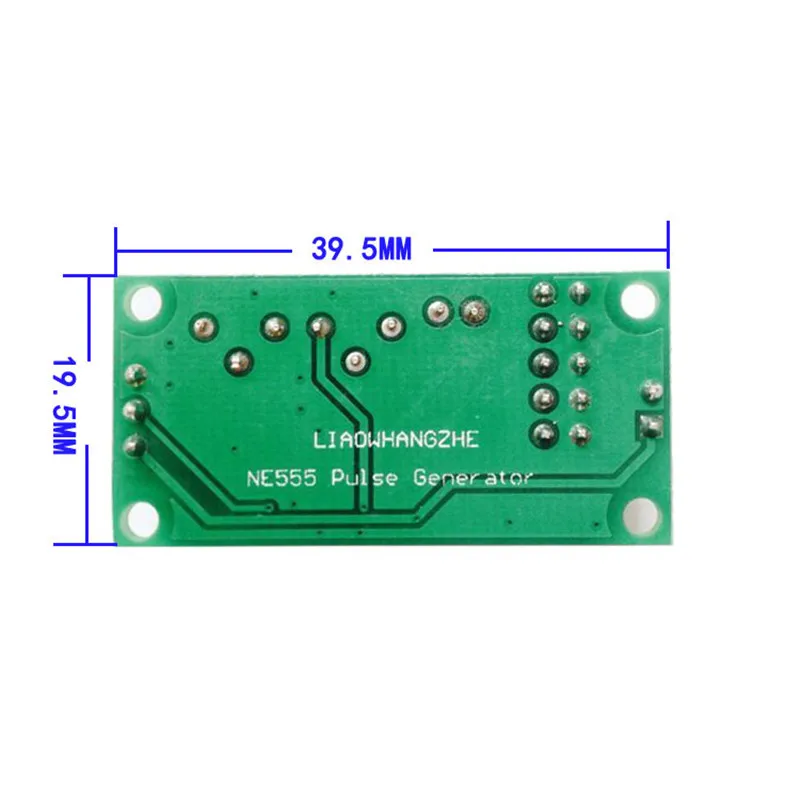

1. Размер: 20 мм * 40 мм
2, функция: производство разной частоты квадратной волны или прямоугольной волны;
3, индекс параметров:
(1) Питание: Входное напряжение: 5v-12vdc. 5 В выходной ток составляет около 10мА; когда 12 В питания, выходной ток составляет около 30ma;
(2) Частота: 5 полос (найдено)
J1 Файл: 0.6 Гц ~ 25 Гц
Файл J2: 7 Гц ~ 300 Гц
Файл J3: 50 Гц ~ 2.5 кГц
J4 блок: 350 кГц ~ 6.6 кГц
J5 блок: 6.7 кГц ~ 180 кГц
Диапазон регулировки скорости: 0.4-0.99
(3) светодиодная индикация вывода, низкий уровень светодиодных ламп, светодиод высокой, светодиодная мигающая скорость указывает на выходную частоту вариаций; кроме прыжков на выбор различных диапазонов частот снаружи, RV1 может регулировать регулировку частоты, регулирование светодиодных вспышек может рассматриваться как регулировка изменений частоты, соответствующих изменениям;
(4) Входной ток: ≥100ma 100мА
(5) Выходное напряжение: 4.2 В-11.4 В Пик (с изменением напряжения питания).
(6) Выходная частота рассчитывается: период t = 0.7 (Ra + 2rb) C ra, RB-0-10 К регулируется;
(7) Вход: VCC GND выход: VCC Out GND здесь входное напряжение и выход соответствуют целям пользователя, вы можете следить за блоком питания. Выход-это Выходная частота сигнала.
