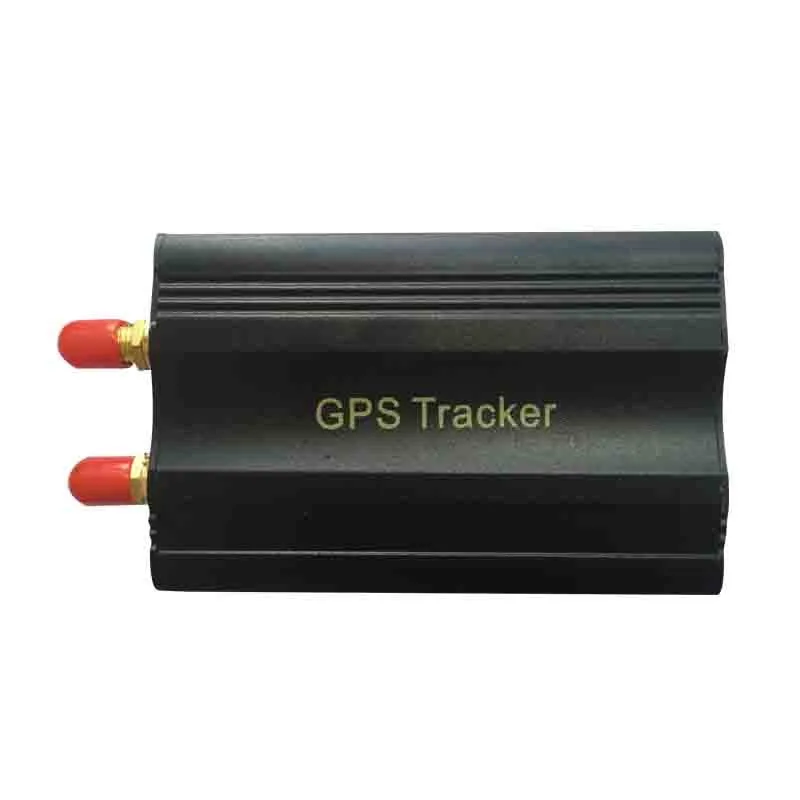

Без розничной коробки GSM/GPRS отслеживающий Автомобильный GPS трекер 103A Tk103A TK103 GPS103A в

---

Без розничной коробки GSM/GPRS отслеживающий Автомобильный GPS трекер 103A Tk103A TK103 GPS103A трекер в реальном времени устройство отслеживания местоположения SMS

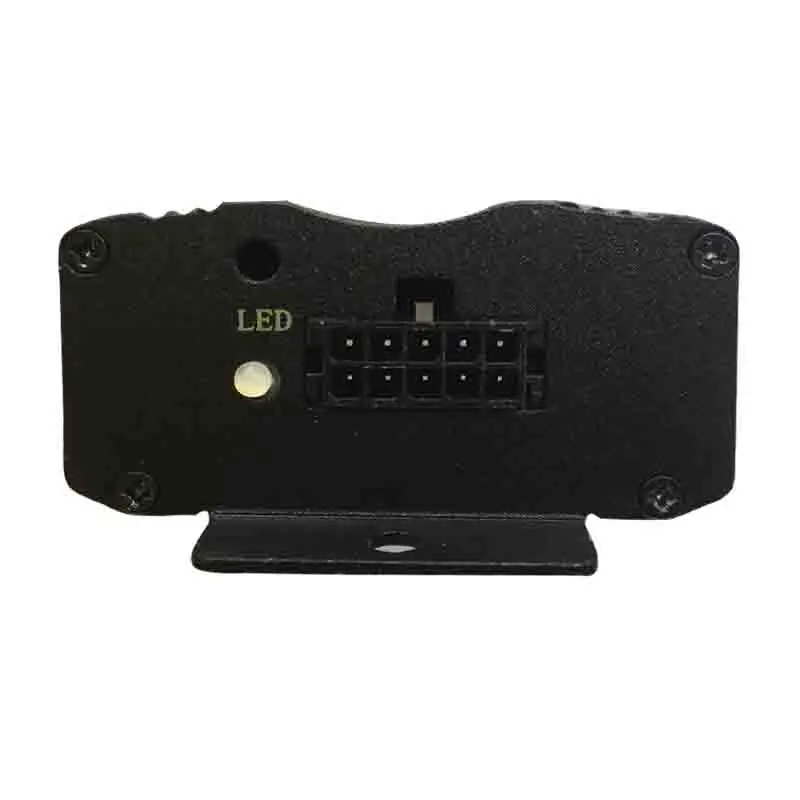

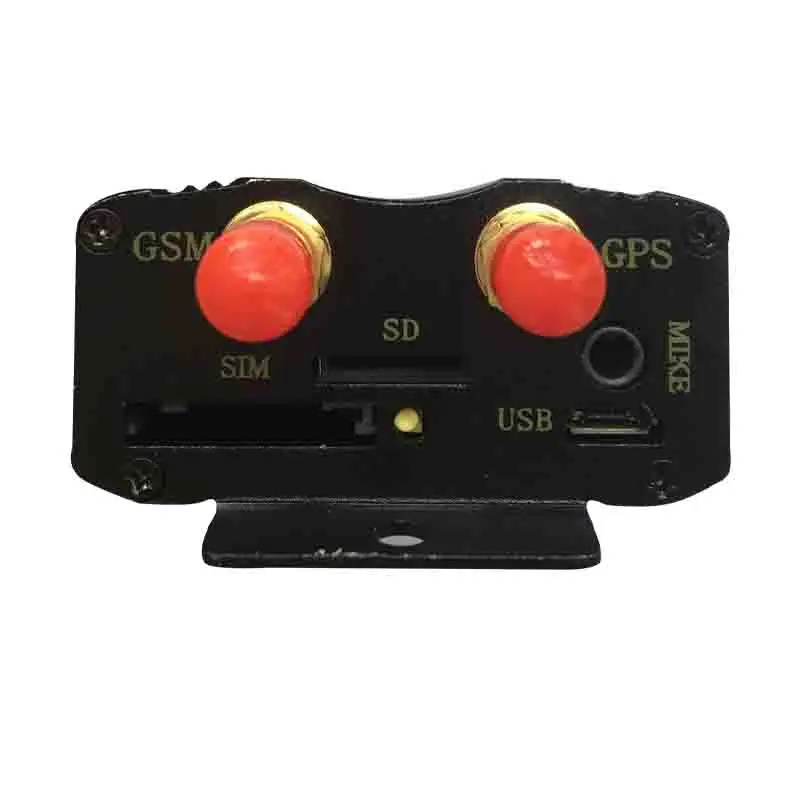

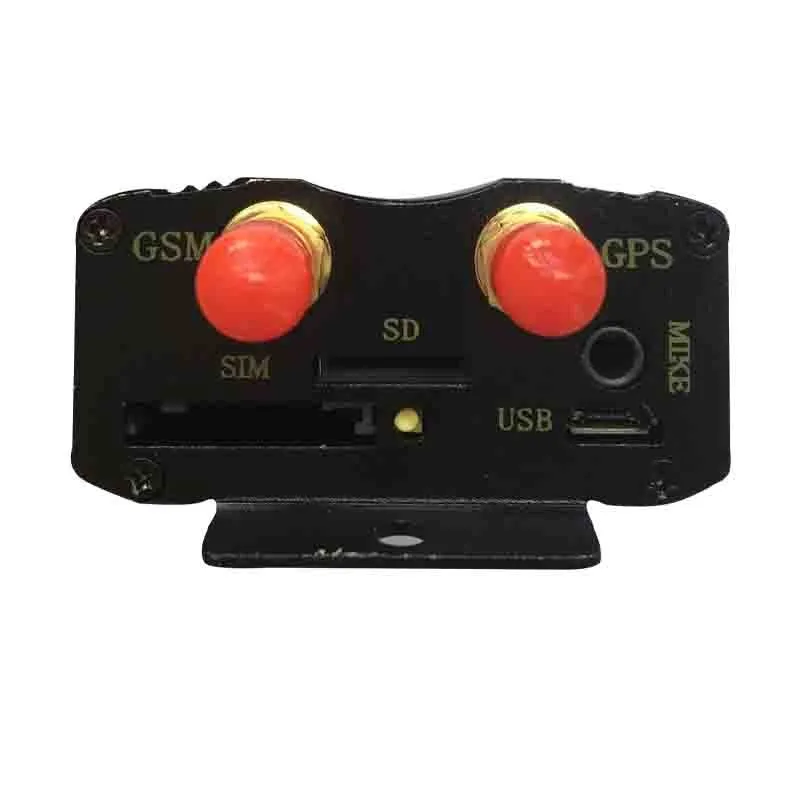

1. Введение Этот трекер является новым продуктом, основанным на сети GSM/GPRS и спутниковой системе позиционирования GPS, которая устанавливает несколько функций безопасности, позиционирования, наблюдения, аварийной сигнализации и отслеживания в целом. Он может отслеживать и контролировать удаленную цель через SMS или Интернет. 2. Описание оборудования: 1. GSM антенна jack6. Usb-разъем 2. Слот для sim-карты7. Внешний Соединительный разъем 3. Слот для sd-карты8. Светодиодный индикатор питания/GSM/GPS 4. Всплывающий переключатель слота для sim-карты9. Разъем для монитора 5. Разъем для антенны GPS10. Антенна приемника дистанционного управления (опция) 4. Технические характеристики

Содержание	Технические характеристики
Тусклый.	81,8 мм x 35,7 мм x 60,3 мм
Вес	60 г
Сеть	GSM/GPRS
Ремешок	850/900/1800/1900 МГц
GSM/GPRS модуль	MT6260A
GPS модуль	Ublox7020
Чувствительность GPS	-159dBm
Точность GPS	5 м
Время запуска GPS	Холодный статус 45 s Теплый статус 35 s Горячий статус 1 s
Напряжение автомобильной системы питания	12В-24В
Запасная батарея	Заряжаемый сменный литий-ионный аккумулятор 3,7 В 500 мАч
Температура хранения.	От-40 °C до + 85 °C
Рабочая температура.	От-20 °C до + 65 °C
Влажность	5% -- 95% без конденсации

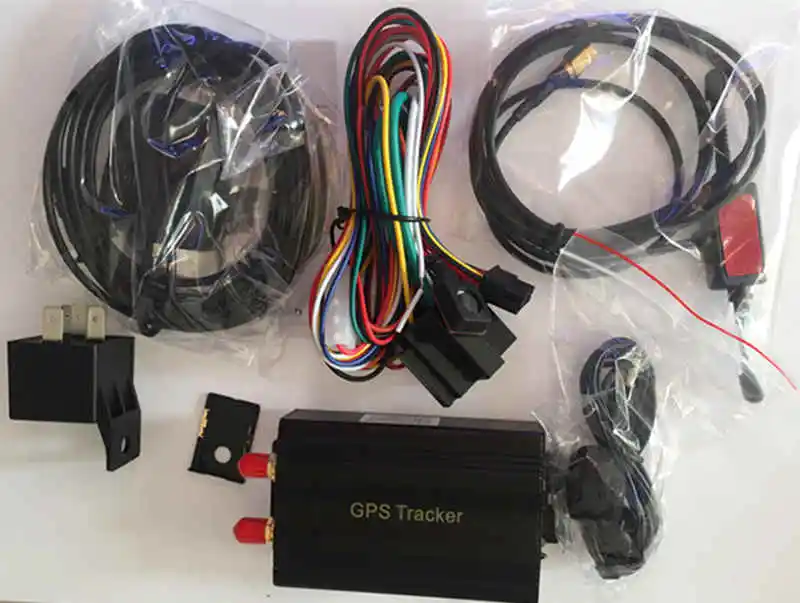

5. Инструкции по эксплуатации 5,1 установка терминала 5.1.1 пожалуйста, попросите квалифицированных инженеров установить его. 5.1.2 не устанавливайте его в среде, которая больше чем GSM производительность, и пожалуйста, обратите внимание, чтобы зафиксировать антенны в точном положении с хорошими сигналами. 5.1.3 обратите внимание, что место установки предотвращает попадание воды и пыли. 5.1.4 найти 10 штырь проводки и вставить его в соответствующие отверстия продуктов, и подключить провода с оригинальной автомобильной цепи, показанной ниже: 5.1.5 Примечание: синий провод может быть подключен к оригинальному автомобильному сигналу тревоги; 5.1.6 знать о типе дверного триггера является положительным или отрицательным триггером. Пожалуйста, подключите оранжевый провод к схеме управления дверью, если он положительный, и подключите фиолетовый провод, если он отрицательный. 5.1.7 пожалуйста, установите кнопку SOS на месте, чтобы драйвер мог прикоснуться. 5.1.8 Вставьте внешний микрофон монитора в гнездо монитора. 5.1.9 Подключите антенну GPS и GSM к правильному гнезду и найдите подходящее место и зафиксируйте антенны, чтобы убедиться, что они очень хорошо получают сигналы. 5,2 установки sim-карты 5.2.1 используйте пинцет или резкую вещь, чтобы прикоснуться к всплывающему переключателю sim-карты, появится слот для sim-карты, выньте слот для sim-карты и положите в него sim-карту. Затем поместите слот для sim-карты обратно в исходное положение после подтверждения sim-карты в нужном месте. 5.2.2 убедитесь, что sim-карта способна выполнять функцию отображения входящих вызовов, Никакие вызовы не могут быть отклонены и пин-код заблокирован. Формат SMS должен быть TXT и не может распознавать формат PDU. 5,3 Включите устройство отслеживания. 5.3.1 подключите положительный и отрицательный провод, красный и черный, с 12 V или 24 V автомобильной системой питания, подождите 1 минуту после подключения питания, чтобы ждать, пока трекер работает нормально. 6. Настройка функции 6,1 Инициализация Отправьте SMS «Старт + пароль» на устройство, он ответит «старт, доверьтесь ок» и инициализирует все настройки до заводских настроек по умолчанию.(Пароль по умолчанию: 123456) Например: Отправьте SMS «begin123456», он ответит «BEGIN, CONFIG OK». «+» В команде, пожалуйста, не вводите «+», пробел означает, что нажмите на космическую клавиатуру на вашем мобильном телефоне. 6,2 Изменить пароль 6.2.1 отправьте SMS «Пароль + старый пароль + пробел + новый пароль» для изменения пароля. Например: Отправьте SMS «password123456 888888» в блок. В случае успеха «пароль, CONFIG OK» ответит на ваш мобильный телефон с устройства трекера. 6.2.2 убедитесь, что новый пароль 6 цифр, иначе трекер не сможет распознать пароль. 6,3 Авторизация Есть 5 номеров, которые могут быть разрешены в трекере в большинстве случаев. 6.3.1 авторизация: Отправьте SMS «admin + password + space + cell phone number» для настройки авторизованного номера, другой центральный номер должен быть установлен первым авторизованным номером, если номер успешно подтвержден, устройство ответит «ADMIN, CONFIG OK» SMS. 6.3.2 разрешение на удаление: Отправьте SMS «noadmin + пароль + пробел + авторизованный номер», чтобы удалить авторизованный номер. 6,4 Одиночное отслеживание Отправьте SMS «smslink123456» на номер устройства, он ответит на сообщение отслеживания в реальном времени, включая информацию о Long & Lat. 6,5 Непрерывное отслеживание автоматически 6.5.1 Отправьте sms-команду «ITV + пароль + пространство + интервал времени перемещения + пространство + статический временной интервал» на устройство отслеживания. 6.5.2 Например: Отправьте SMS «ITV123456 10 500», он сообщит данные на сервер с интервалом времени 10 s, когда транспортное средство движется; интервал времени 500 s, когда транспортное средство статическое. 6,6 Отслеживание LBS 6.6.1 перед использованием этой функции необходимо установить APN вашей локальной сети GSM для sim-карты в трекере, если есть имя пользователя и пароль для входа GPRS, для настройки APN, имени пользователя и пароля для входа GPRS см. Ниже. 6.6.2 после настройки APN, отправьте SMS «адрес + пароль» на устройство, он ответит SMS с подробным адресом уличного имени. (Эта функция требует поддержки платформы) 6,7 Режимы переключения между «треком» и «монитором» 6.7.1 режим по умолчанию-«трек» (режим трека). 6.7.2 отправьте sms-команду «монитор + пароль» на устройство отслеживания терминала транспортного средства, он ответит «монитор, настройте OK» и переключится в режим «Монитор». В этом режиме пользователь может набрать устройство для отслеживания голоса. 6.7.3 отправьте sms-команду «трекер + пароль» на устройство отслеживания терминала транспортного средства, он вернет «трекер, настройте OK» и восстановит режим «трек». 6,8 Сигнализация 6.8.1 сигнализация низкого заряда батареи 6.8.1.1 отправьте SMS «lowbattery + password + space + 1» для активации функции, он отправит SMS «Низкая батарея + Широта/долгота» на центральный номер, когда напряжение батареи ниже 3,6 В. 6.8.1.2 эта функция по умолчанию отключается, отправьте SMS «lowbattery + password + space + 0» для Деактивации. 6.8.2 сигнализация отключения питания 6.8.2.1 отправьте «extpower + password + space + 1» для активации, он отправит SMS «power alarm + latitude/longtitude» на центральный номер, когда внешняя мощность отключена. 6.8.2.2 эта функция по умолчанию отключается. Отмена: Отправьте SMS «extpower + password + space + 0», чтобы отключить его. 6.8.3 GPS сигнализация для слепых зон 6.8.3.1 эта функция по умолчанию отключается, отправьте SMS «gps + пароль + пробел + 1» для активации функции, он отправит оповещение SMS «Нет gps + последняя действительная Широта/долгота до потери сигнала» 6.6.3.2 отправьте SMS «gsm + пароль + пробел + 1» для Деактивации. 6.8.4 SOS сигнализация Нажмите кнопку SOS в течение 3 секунд,(Нажмите кнопку на пульте дистанционного управления в течение 3 секунд), Устройство отслеживания отправит SMS «Помогите мне! + lat./long.» на все центральный номер. 6.8.5 сигнализация гео-забора Установите гео-забор для устройства слежения, чтобы ограничивать его движения в пределах района. Устройство отправит SMS на центральный номер при обнаружении сигнала тревоги. Примечание: 0-это сигнал тревоги; 1-сигнал тревоги от забора; 2-сигнализация от забора; 3-сигнал от забора. 6.8.5.1 Настройка: Отправьте SMS «stockade + password + space + semi-диаметр + space + alarm type» для установки ограниченного района. В случае нарушения, он отправит SMS «stockade! + geo-info» на центральный номер. Например: Отправка SMS «stokade000000 500 1» означает, что оно основано на координатах тока устройства в центре, 500-в полудиаметре, 1-в качестве аварийного типа. 6.8.5.2 Отмена: Отправьте SMS «nostockade + пароль» для Деактивации этой функции. 6.8.6 Сигнализация Движения Устройство отправит сигнал тревоги движения, как только транспортное средство перемещается на 100 метров. Функция по умолчанию активируется при обнаружении транспортного средства ACC. Когда транспортное средство ACC выключено, стоит для закрытия движения сигнализации. (Примечание: Эта функция должна подключаться к проводу ACC). 6.8.7 сигнализация превышения скорости 6.8.7.1 Настройка: Отправьте SMS «Скорость + пароль + пространство + 80» на блок (предположим, скорость 80 км/ч), и он ответит «скорость ОК!». Когда цель движется более 80 км/ч. Устройство отправит SMS «Скорость + гео-информация» на центральный номер. 6.8.7.2 Отмена: Отправьте SMS «Скорость + пароль + пробел + 0», чтобы деактивировать сигнализацию превышения скорости. Примечание: рекомендуется установить сигнал тревоги скорости не менее 30 км/ч. Для ниже этой скорости; это может привести к тому, что сигнал GPS будет зависеть от облаков и т. Д. 6.8.8 ACC Рабочая сигнализация 6.8.8.1 эта функция отключена по умолчанию. Чтобы активировать эти функции, отправьте «ACC + password + Space + 1» на трекер, он ответит «ACC, CONFIG OK». И трекер отправит «ACC on + latitude & longitude» на центральный номер при обнаружении действия зажигания, это означает, что транспортное средство было запущено. 6.8.8.2 отправьте "ACC + пароль + пробел + 0" для отключения этой функции, трекер ответит "ACC, CONFIG OK". 6.8.9 вибрационная сигнализация Отправьте SMS «вибрация + пароль + пробел + 0», чтобы отключить эту функцию. Отправьте SMS «вибрация + пароль + пробел + 1-15» для настройки уровня вибрации от 1 до 15 (1-самый сильный уровень, 15-самый низкий уровень) 6.8.10 установка всех режимов сигнализации Отправьте SMS «KC + password + space + 0» для отслеживания, чтобы закрыть функцию. Отправьте SMS «KC + пароль + пробел + 1» для отслеживания, чтобы выбрать будильник по SMS. Отправьте SMS «KC + password + space + 2» для отслеживания, чтобы выбрать будильник по телефону. 6,9 Отрежьте масло и энергосистему Отправьте sms-команду «DY + password» на устройство отслеживания, он ответит «DY CONFIG OK» на ваш мобильный телефон с устройства отслеживания, и остановите свой автомобильный масляный насос или elec. 6,10 Восстановление системы питания и масла Отправьте sms-команду «TY + password» на устройство, он ответит «TY, CONFIG OK» и также возобновит работу автомобильного масляного насоса или elec. 6,11 Рука 6.10.1 Настройка Руки по SMS 6.10.1.1 отправьте sms-команду «дверь + пароль + 1» на устройство отслеживания в транспортном средстве. Он ответит «дверь, CONFIG OK» как в вооруженном, так и в обезвреженном состоянии, и sms-команда заставит устройство отслеживания войти в вооруженное состояние, если устройство в настоящее время обезоружено. 6.10.1.2 пользователь должен остановить двигатель (это АКК ниже напряжения). Отправка SMS «дверь + пароль + 1» при закрытии двери и слева. Если двигатель включен, состояние руки будет отключено (ACC-Высокое напряжение). В комплект входит Gps-трекер GPS103a-1 шт. 1 x Микрофон 1 X Антенна GPS 1 X GSM антенна 1 X Внешний кабельный порт 10 pin 1 X Руководство пользователя
