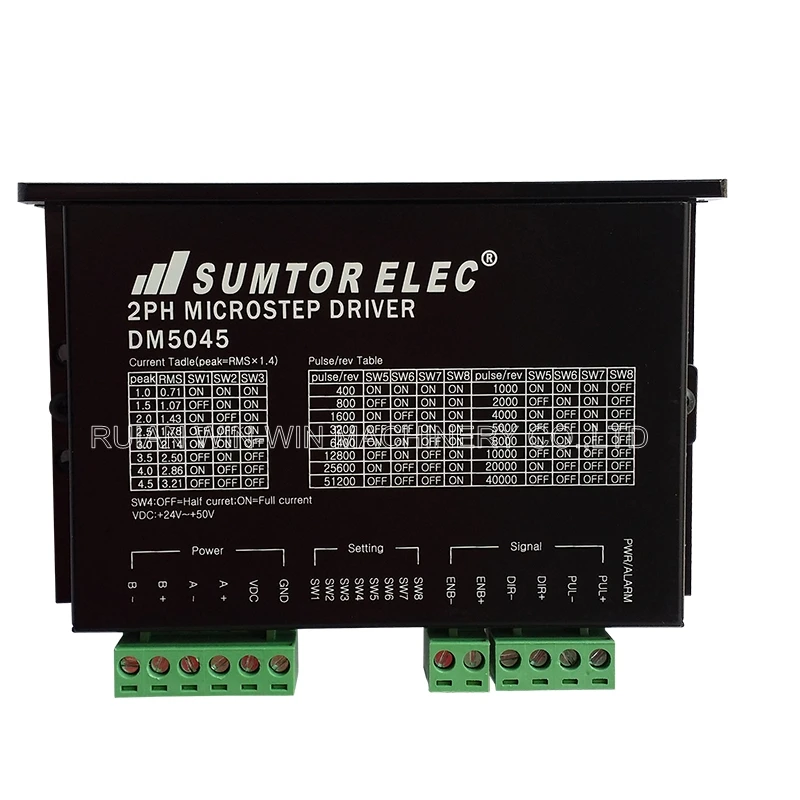

DM5045 2PH драйвер микрошага CNC NEMA 17 23 34 Драйвер шагового двигателя 1 0 4.5A DC24 50V 256 Subdivison
8 085,19 руб.
Новое поступление
Хорошее качество 160A плазменфонарь высокого разрешения HF плазменная горефонарь
22 432,60 руб.

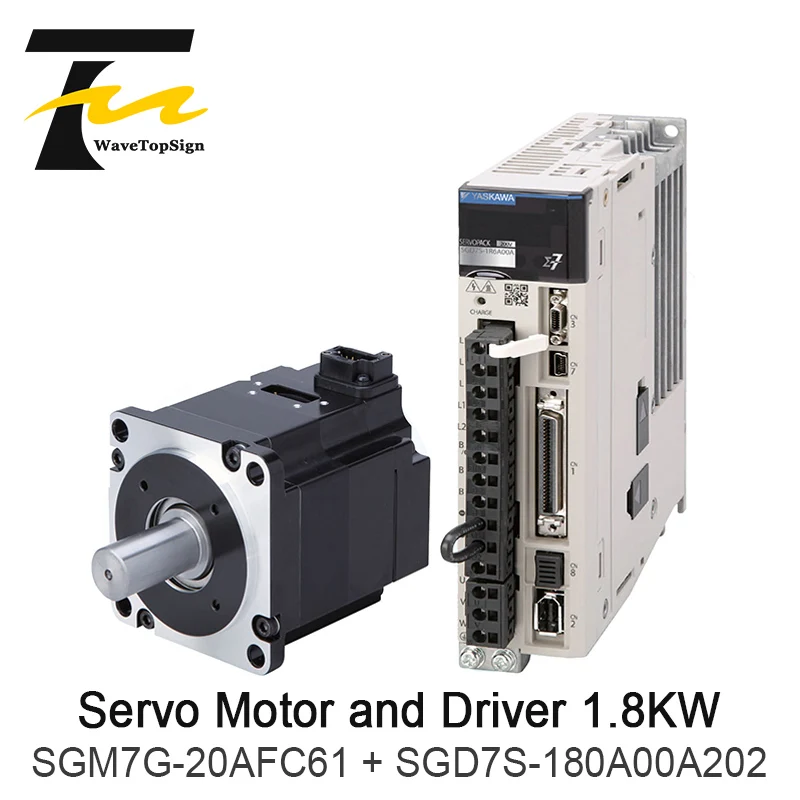

YASKAWA Серводвигатель 1.8KW SGM7G 20AFC61 и драйвер SGD7S 180A00A202 + соединительный кабель 5
92 400,02 руб.
Модуль привода электродвигателя постоянного тока 2 модуля управления скоростью
701,73 руб.

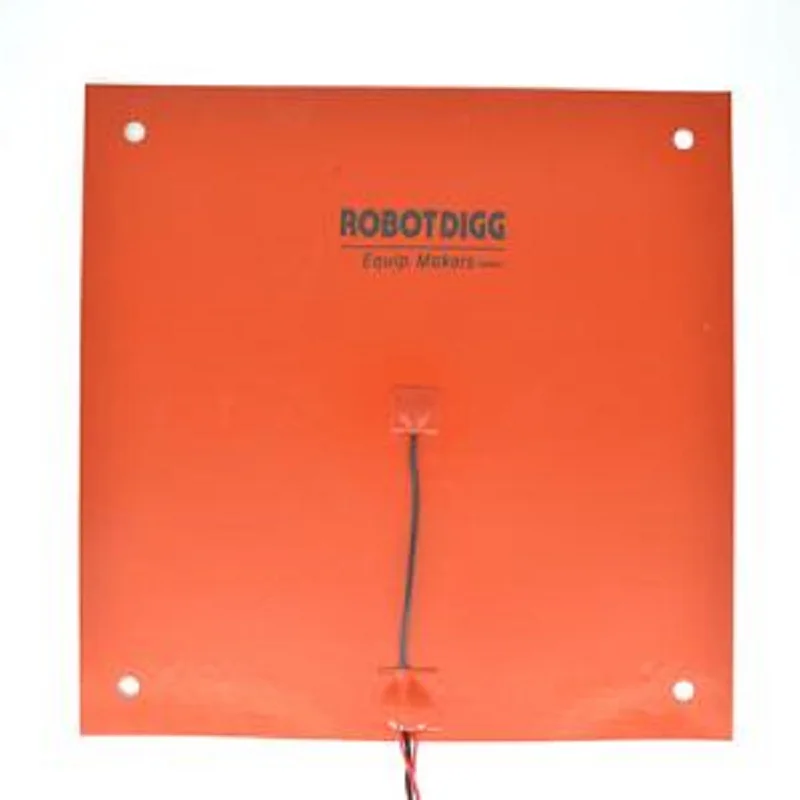

310 мм силиконовая резиновая нагревательная Подушка с лентой 3M|Драйвер двигателя|
1 759,67 руб.
Микрошаговый двигатель постоянного тока M542H 12 32 В 3 А 128 для 2 фазных 4 гибридных
2 008,33 руб.

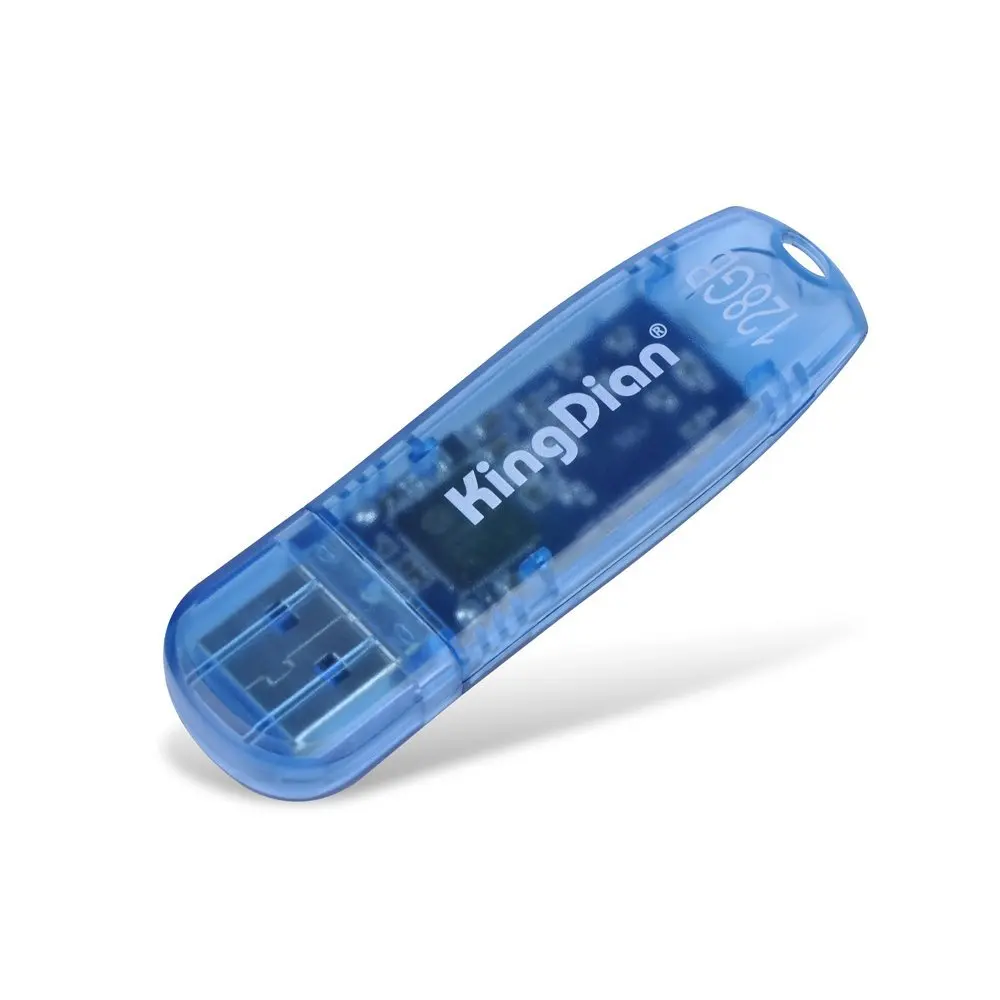

KingDian USB 3 0 128 ГБ высокая производительность флэш накопитель до 100 МБ/с. (U10
3 182,62 руб.
Печатная плата контроллера 3D принтер материнская MKS Gen L V1.0 совместима с Ramps1.4/Mega2560
1 526,74 руб.
ACT MOTOR STORE
Магазина ACT MOTOR STORE работает с 15.05.2011. его рейтинг составлет 100 баллов из 100. В избранное добавили 170 покупателя. Средний рейтинг торваров продавца 5 в продаже представленно 0 наименований товаров, успешно доставлено 230 заказов. 1 покупателей оставили отзывы о продавце.
Характеристики

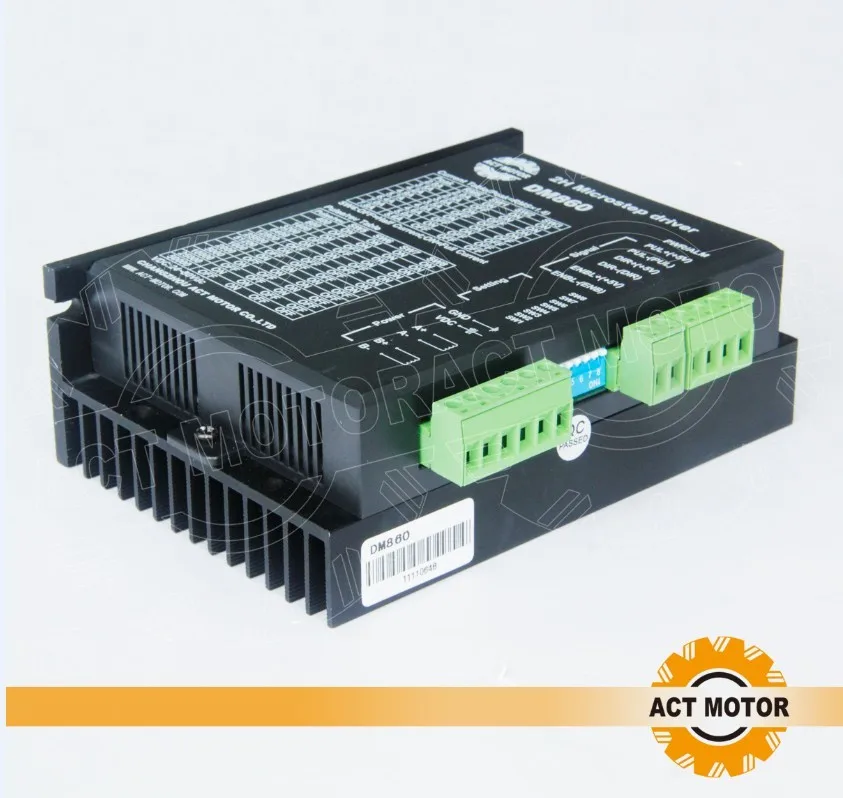

DHL free to EU 3 axis Nema 34 Драйвер шагового двигателя DM860 peak 7.8A 256micsteps CNC|Драйвер двигателя| |
История изменения цены
*Текущая стоимость 10 619,18 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 13486.21 руб. | 13756.69 руб. | 13621 руб. |
| Jan-20-2026 | 10938.51 руб. | 11157.0 руб. | 11047.5 руб. |
| Dec-20-2025 | 13274.97 руб. | 13539.26 руб. | 13406.5 руб. |
| Nov-20-2025 | 13168.9 руб. | 13431.25 руб. | 13299.5 руб. |
| Oct-20-2025 | 10513.35 руб. | 10723.23 руб. | 10618 руб. |
| Sep-20-2025 | 12955.90 руб. | 13214.76 руб. | 13084.5 руб. |
| Aug-20-2025 | 12849.23 руб. | 13106.42 руб. | 12977.5 руб. |
| Jul-20-2025 | 12743.82 руб. | 12998.29 руб. | 12870.5 руб. |
Описание товара
3 шт.Драйвер шагового двигателя пик 7.8A, 24-80VDC, ответ 256 micsteps M860
Поддержка всех nema 34 2 фазы, 4 фазы шагового двигателя
Примечание: купальное полотенце, 1 шт 6 оси коммутационная плата для подарка
Описание
DM860-это двухфазный гибридный шаговый двигатель, напряжение привода которого составляет от 24VDC до 80VDC. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды с 57 мм до 110 мм наружный диаметр и менее 7.8A фазный ток. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DQ860MA работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.
Особенности: L высокая производительность, низкая цена L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току L Напряжение питания от 24VDC до 80VDC L опто-изолированный сигнал I/O L Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыкания L 14 каналов деление и автоматическое снижение холостого тока L 8 каналов выходной фазовый ток L автономный входной терминал команды L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией L высокая скорость запуска L высокий крутящий момент при высокой скоростиЭлектрическая спецификация:
Электрическая спецификация:
Входное напряжение 24-80VDC Входной ток <6A
Выходной ток 2.8A ~ 7.8A Влажность не конденсация, нет капель воды
Газовый забор горючих газов и проводящей пыли Назначение и описание контактов: 1) конфигурации соединительных штифтов
| Функция штыря | Подробная информация |
| PUL +,PUL- | Импульсный сигнал, PUL +-это положительный конец импульсного ввода PUL-это отрицательный конец импульсного ввода |
| DIR +,DIR- | Сигнал DIR: DIR +-это положительный конец входного контакта направления DIR-это отрицательный конец входного штифта направления |
| ENBL + | Включение сигнала: ENBL + является положительным концом входного контакта направления. Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. |
| Энбл- | ENBL-это отрицательный конец входного штифта направления. Обычно остается неподключенным (включен) |
2) схема подключения контактов: Сигналы управления ПК могут быть активны в высоком и низком электрическом уровне. Когда высокий Электрический уровень активен, все отрицательные сигналы управления будут соединены вместе с GND. Когда низкий уровень электричества активен, все положительные сигналы управления будут соединены вместе с общественным портом. Теперь Приведите два примера (открытый коллектор и PNP), пожалуйста, проверьте их: Рис. 1. Схема входного порта (соединение Yang) Выход открытого разъема ПК Рис. 2 схема входного порта (подключение Инь) Выход PNP из поликарбоната Примечание: Когда VCC = 5 В, R = 0 Когда VCC = 12V, R = 1K, >1/8W Когда VCC = 24V, R = 2K,>1/8W R должен подключаться в части контрольного сигнала. 3. Выбор функций (используя выводы корпуса DIP для достижения этой функции) 1) разрешение микрошага устанавливается SW 5,6,7,8 DIP-переключателя, как показано в следующей таблице:
| SW5 | На | Скидка | На | Скидка | На | Скидка | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
| SW6 | На | На | Скидка | Скидка | На | На | Скидка | Скидка | На | На | Скидка | Скидка | На | На |
| SW7 | На | На | На | На | Скидка | Скидка | Скидка | Скидка | На | На | На | На | Скидка | Скидка |
| SW8 | На | На | На | На | На | На | На | На | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка |
| Пульс/об | 400 | 800 | 1600 | 3200 | 6400 | 12800 | 25600 | 51200 | 1000 | 2000 | 5000 | 10000 | 25000 | 50000 |
| Выходной ток (A) | ||||
| SW1 | SW2 | SW3 | Пик | RMS |
| На | На | На | 2,80 | 2,00 |
| Скидка | На | На | 3,50 | 2,50 |
| На | Скидка | На | 4,20 | 3,00 |
| Скидка | Скидка | На | 4,90 | 3,50 |
| На | На | Скидка | 5,70 | 4,00 |
| Скидка | На | Скидка | 6,40 | 4,60 |
| На | Скидка | Скидка | 7,00 | 5,00 |
| Скидка | Скидка | Скидка | 7,80 | 5,60 |
| Контакты двигателя и питания | 1. | A + | Проводка моторов | |
| 2. | А- | |||
| 3. | B + | |||
| 4. | Б- | |||
| 5,6 | DC + DC- | Источник питания | Источник питания: DC24-80VDC Пиковый входной ток не может достигать 6А |
1) , статус на светильник
ШИМ: зеленый, нормальный рабочий светильник.
ALM: красный, светильник неисправности, двигатель с фазовым коротким замыканием, перенапряжением и защитой от низкого напряжения.
2) проблемы
| Индикатор сигнализации | Причины | Меры |
| Светодиодный выключатель | Неправильное подключение для питания | Проверьте проводку питания |
| Низкое напряжение для мощности | Увеличенное напряжение питания | |
| Двигатель не работает, без удерживания крутящего момента | Неправильное соединение шагового двигателя | Исправьте проводку |
| Сигнал сброса эффективен при автономном режиме | Сделать сброс неэффективным | |
| Двигатель не работает, но поддерживает удерживающий крутящий момент | Без входного импульсного сигнала | Регулировка уровня PMW и сигнала |
| Двигатель работает не в том направлении | Неправильное подключение | Измените соединение для любого из 2 проводов |
| Неправильный входной сигнал направления | Настройка направления изменения | |
| Крутящий момент двигателя слишком мал | Слишком маленький по сравнению с настройками тока | Правильная настройка номинального тока |
| Ускорение слишком быстрое | Уменьшение ускорения | |
| Моторы | Исключить механическую неисправность | |
| Драйвер не подходит к двигателю | Замените подходящий драйвер |
|
Особенности
Установите контакты в соответствии с программным обеспечением следующим образом
Входной штырь: P10 ,P11, P12, P13, P15
|
