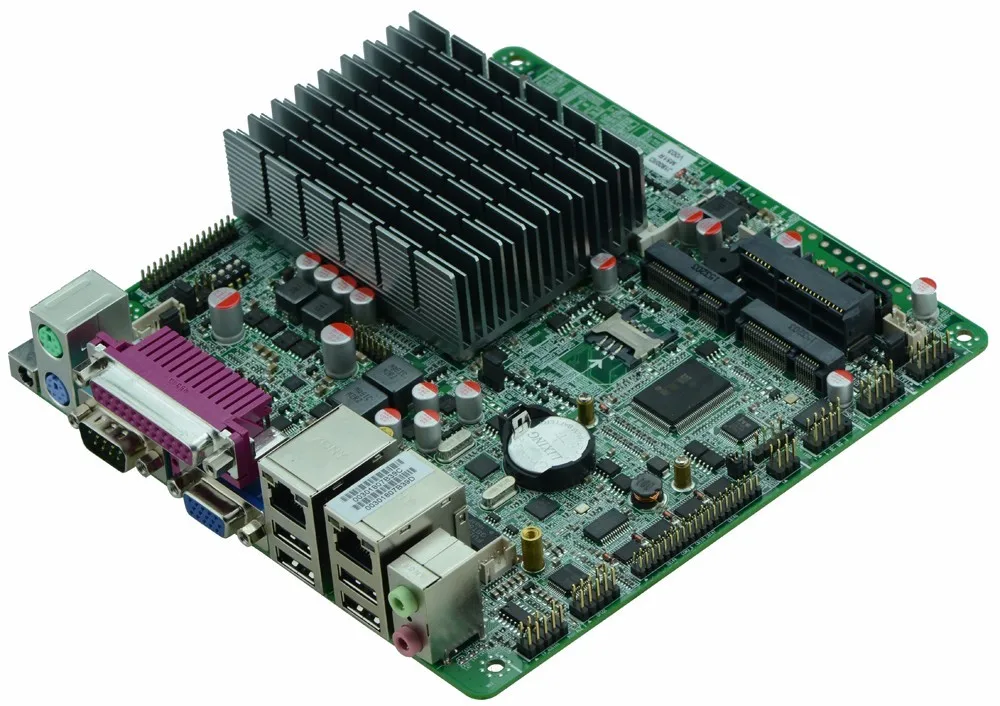

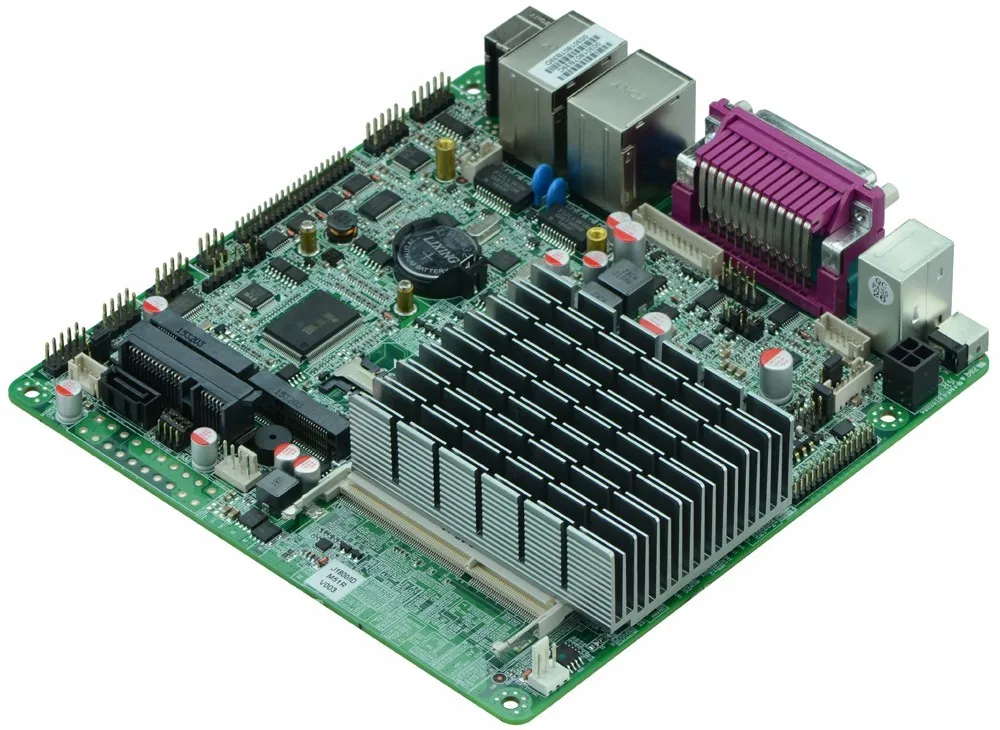

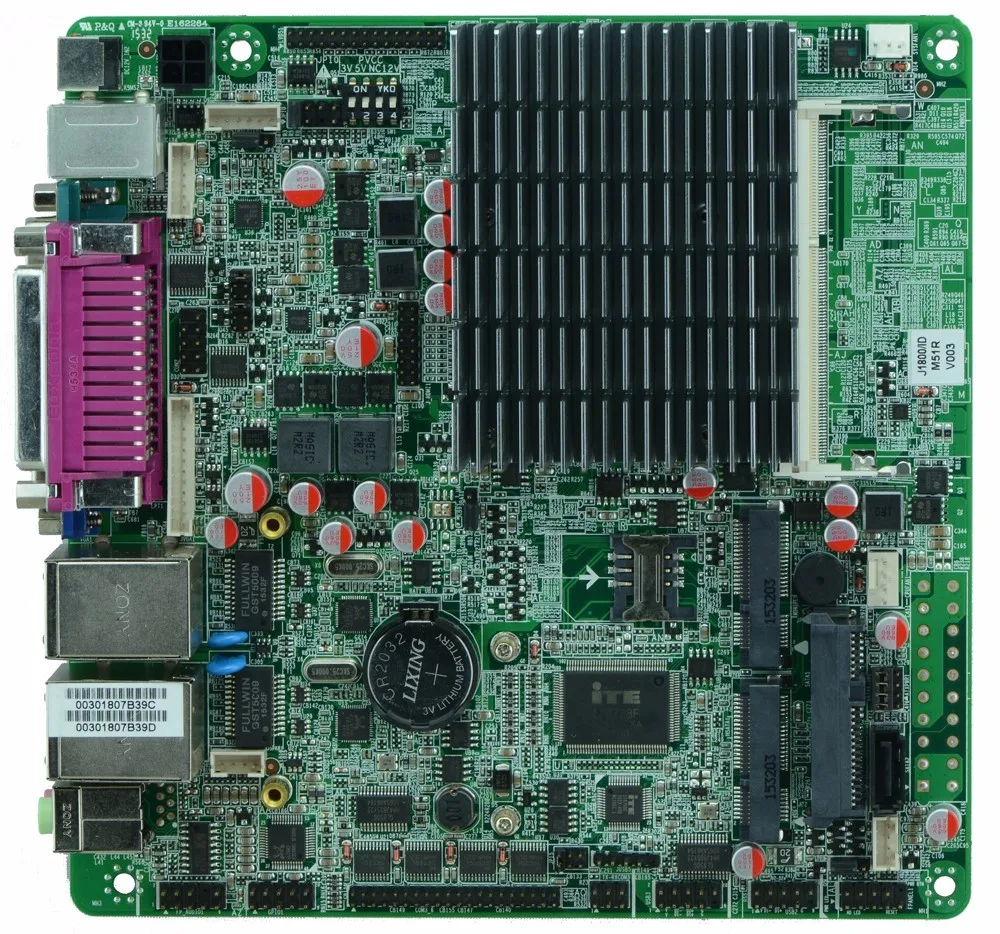

Материнская плата Intel J1800 Bay trail Mini ITX с двумя гигабитными Ethernet/6 * COM/8 USB/MINI-ITX M51-D826L |

Номер модели

ITX-M51_D826L VER: 1,2

ЦП

Двухъядерный процессор Intel® J1800/2,41 ГГц, TDP10W

Набор микросхем

Платформа Intel® Bay trail SOC

Память

1 * SO DDRIII слот, поддержка 1600/1333 МГц DDR3L/1,35 в памяти, макс. до 8 Гб

Графика

Intel® HD Graphics

Поддержка 1 * VGA, 1 * LVDS (поддержка двухканального 24BIT)

VGA; LVDS поддерживает синхронный/асинхронный дисплей

LAN

2 * RTL8111F гигабитный LAN контроллер, поддержка Wake-on-LAN/PXE

Хранение

1 * Разъем SSD

1 * SATA3 2,5 'ноутбук HDD, 1 * SATA (альтернативный выбор при использовании)

Аудио

ALC662 6-канальный HD аудио контроллер, поддержка MIC/Line-out/усилитель

Рекомендуемый динамик 3Ω5W

Расширительные отделения

1 * 52pin PCIEx1 слот, поддержка WIFI модуля

1 * слот MSATA, поддержка SSD, скорость передачи SSD до 3 Гбит/с

Задний ввод/вывод

1*12 V DC_JACK вход

1 * PS/2 (КБ и мс)

1 * COM (9-контактный разъем поддерживает функцию зарядки 5 В/12 В)

1 * VGA

1 * LPT

4 * USB2.0

2 * RJ-45

1 * аудио (линейный выход/микрофон)

Внутренний ввод/вывод

1 * LVDS (2 * 10pin), поддержка одноканального 24-битного ЖК-дисплея

1 * инвертор LVDS (1*6 pin)

1 * JVGA1 (2*12 pin), тот же сигнал с DB15

5 * COM коннектор (9-контактный разъем COM2 с заряженной функцией, COM3 поддерживает RS422/485

4 * USB2.0 (если слот Mini-PCIE для модуля 3G, поддержка только 2 * USB2.0)

1 * PS/2, разъем KB/MS (1*6 pin)

1 * Аудио Передняя панель аудио разъем (2*5 pin)

1 * Разъем для sim-карты

2 * PWROUT (разъем питания HDD)

1 * FP1 кнопки функции передней панели и Разъем индикатора (2*5 pin)

1 * ATX_12V

Интерфейс вентилятора

1 * CPUFAN 4pin; 1 * SYSFAN 3pin

BIOS

AMI 64 Мб флэш-памяти

Сторожевая собака

Поддержка функции сброса оборудования (L256, 0 ~ 255 секунд)

Вход питания

DC_12V одиночный источник питания

Рабочая температура.

-10 ~ 60

Температура хранения.

-20 ~ 70

Влажность

5%-95% (Относительная влажность; без конденсации)

Размеры

170 мм x 170 мм
