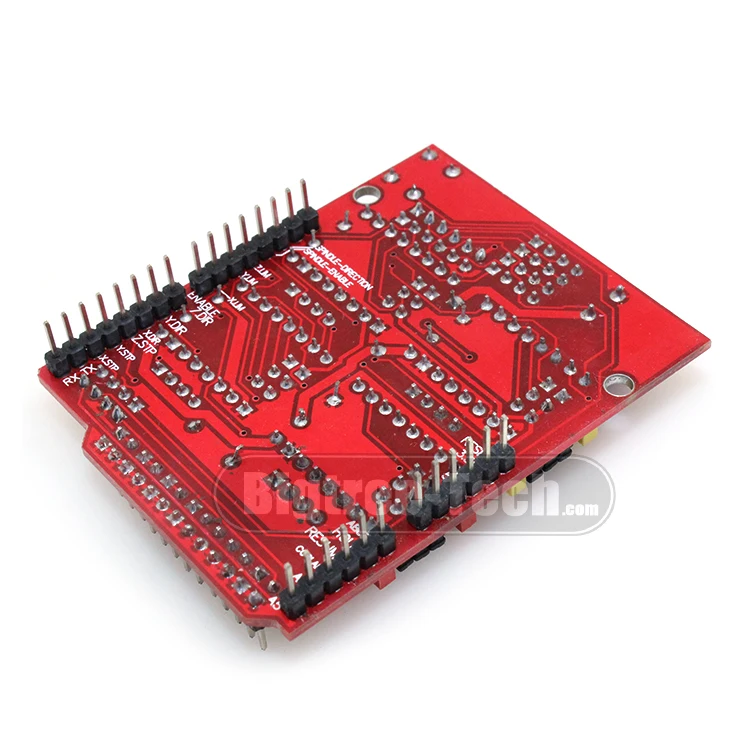

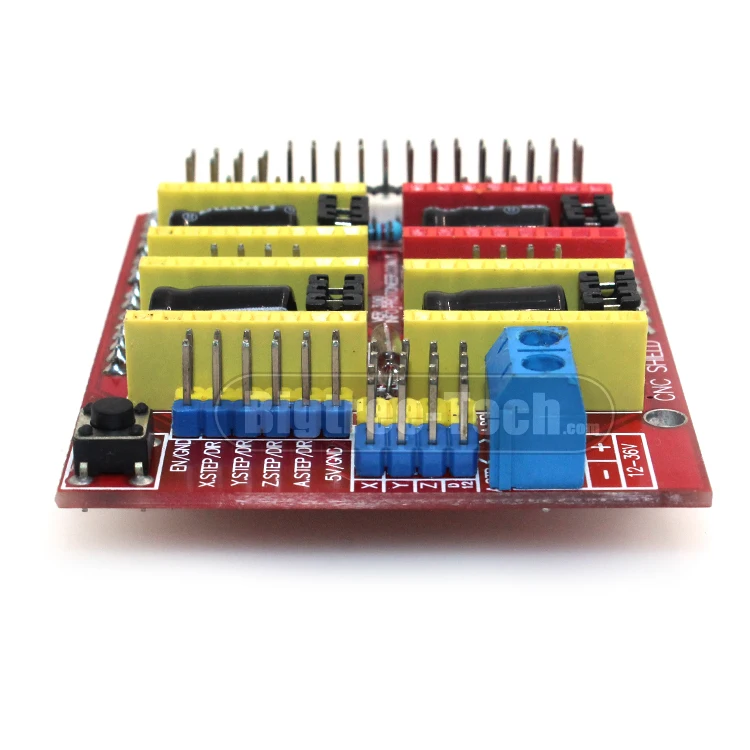

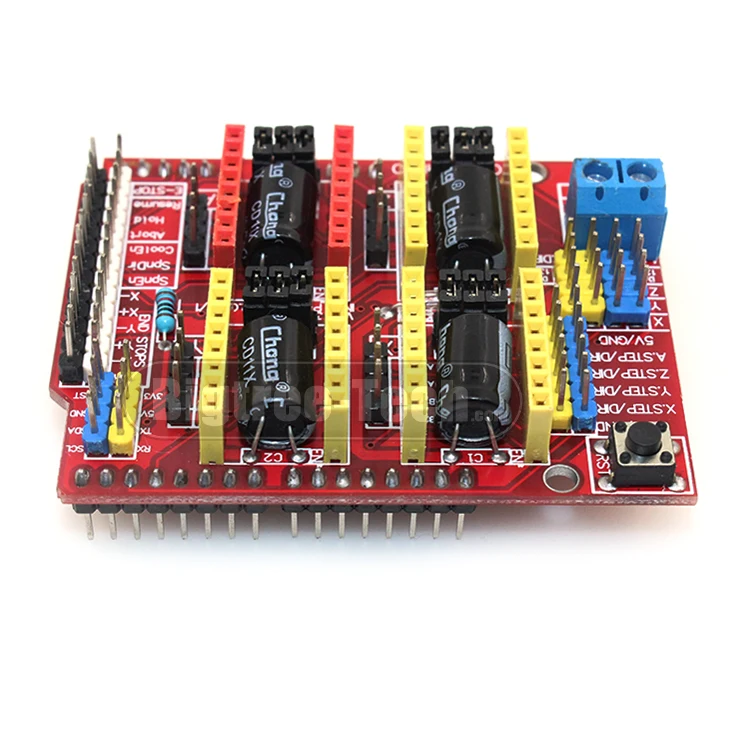

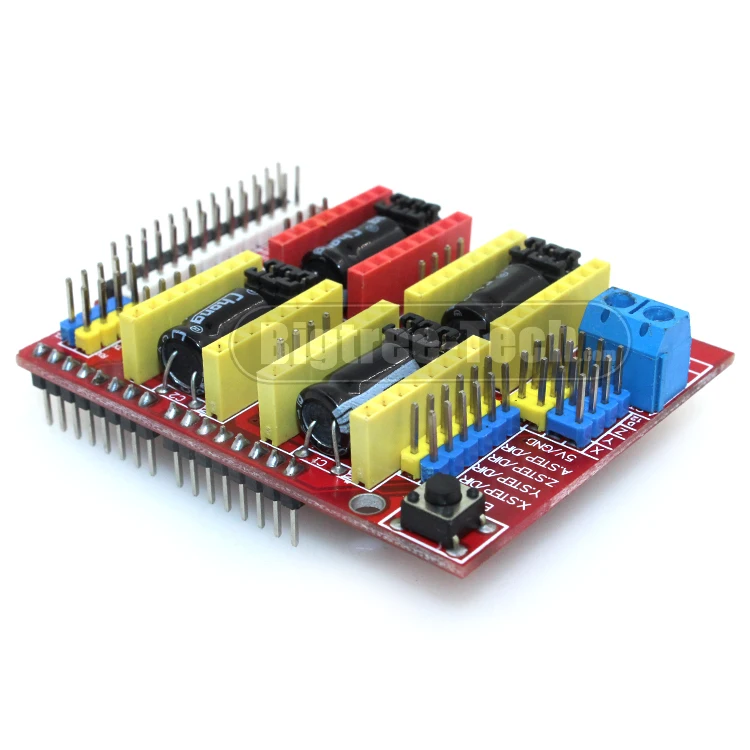

  A4988 Драйвер CNC Щит Плата расширения для Arduino V3 гравер 3D принтер FZ1350100% новый и высокое качествоЭта плата расширения в качестве платы расширения драйвера, используется для гравировальных машин, 3D-принтеров.Это в общей сложности четыре слота, может управлять четырьмя шаговыми двигателями A4988. Для каждого дорожного шагового двигателя требуется только два порта IO. Другими словами, шесть портов IO можно хорошо управлять тремя шаговыми двигателями. Очень удобно в использовании.UNO для Arduino модуль IO порт соответствие введение.Ввода-вывода показатель выше и вышеUNO для Arduino --------------------- Плата расширения8 ------------------------- EN (Драйвер шагового двигателя включен, активный низкий)7 --------------------- Z.DIR (управление направлением оси Z)6 -------------------- Y.DIR (управление направлением оси Y)5 --------------------- X.DIR (управление направлением по оси X)4 --------------------- Z. Шаг (шаговый контроль оси Z)3 -------------------- Y. Шаг (шаговый контроль оси Y)2 -------------------- X. Шаг (шаговый контроль по оси X)/Ниже приведены простые процедуры управления шаговым двигателем,# Define EN 8/шаговый двигатель включен, активный низкий# Define X_DIR 5/X -axis шаговый двигатель управление направлением# Define Y_DIR 6/y -axis шаговый двигатель управление направлением# Define Z_DIR 7/z оси шагового двигателя управления направлением# Define X_STP 2/x -axis шаговый контроль# Define Y_STP 3/y -axis шаговый контроль# Define Z_STP 4/z -axis шаговый контроль/*/Функция: шаг. Функция: чтобы контролировать направление шагового двигателя, количество шагов./Параметры: dir управление направлением, dirPin соответствующий шаговый двигатель DIR pin , stepperPin соответствующий шаговый двигатель «шаг» pin, номер шага без возвращаемого значения.*/Шаг пустоты (булевое dir, байтовый dirPin, байтовый шаг, шаги int)DigitalWrite (dirPin, dir);Задержка (50);Для (int i = 0; i <steps; i +)DigitalWrite (stepperPin, HIGH);DelayMicroseconds (800);DigitalWrite (stepperPin, LOW);DelayMicroseconds (800);Установка void () {/шаговый двигатель, используемый в IO pin, настроен на выходPinMode (X_DIR, OUTPUT); pinMode (X_STP, OUTPUT);PinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT);PinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT);PinMode (EN, OUTPUT);DigitalWrite (EN, LOW);Силы петли ()Шаг (false, X_DIR, X_STP, 200); /X axis motor reverse 1 ring, 200 шаг-круг.Шаг (false, Y_DIR, Y_STP, 200); /ось двигателя y реверсивное кольцо 1, шаг 200-это круг.Шаг (false, Z_DIR, Z_STP, 200); /z axis motor reverse 1 ring, 200 шаг-круг.Задержка (1000);Шаг (true, X_DIR, X_STP, 200); /X axis motor forward 1 laps, 200 шаг-круг.Шаг (true, Y_DIR, Y_STP, 200); /двигатель оси y вперед 1 laps, шаг 200-это круг.Шаг (true, Z_DIR, Z_STP, 200); /z axis motor forward 1 laps, 200 шаг-круг.Задержка (1000);Примечание: при вставке модуля A4988, будьте осторожны, чтобы не вставлять противоположное. Электропроводка шагового двигателя:2A, 2B-это группа (красный, зеленый), 1A, 1B-это группа (синий, желтый), если вы хотите изменить направление, можно изменить положение одной группы, например, 2А, 2В взаимно обменялись.1 X A4988 Драйвер CNC щит Расширительная плата
