4 Канальный Релейный Модуль RS485 постоянного тока 12 В Modbus RTU и дистанционное

1: источник питания 12 В постоянного тока (диапазон напряжения 9-13 в)

2: ток в режиме ожидания (все реле закрыты) 11-13 мА, 1 открытое реле 44 мА, 2 открытых реле 77 мА, 3 открытых реле 110 мА, 4 открытых реле 140 мА

3: "открыть" "закрыть" "мгновенный" "самоблокирующийся" интерлок "" задержка "6 команд

4: два режима управления инструкциями: команда AT и команда MODBUS

5: по команде AT максимальная задержка составляет 9999 секунд

Под командой MODBUS максимальная задержка составляет 255 секунд

6 AT команды могут быть сделаны последовательный гипертерминал (серийный помощник) вход;

Команды MODBUS могут быть сделаны последовательным гипертерминалом (последовательным помощником) или входом «Modbus Poll»;

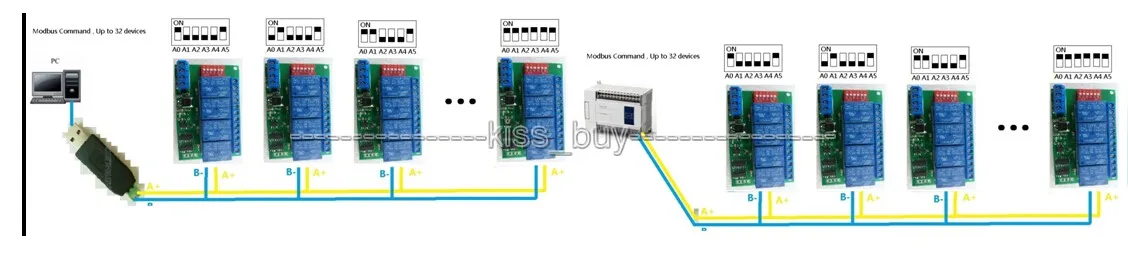

7 в режиме команды MODBUS, он может поддерживать до 32 устройств параллельно

8 Размеры: 80*47*19,5 мм

9 Вес: 57 г

10 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC

Словарь:

НЕТ: реле, как правило, открытый контакт

COM: реле общего контакта

NC: реле нормально закрытого контакта

Открытие: Нет подключения COM, NC disconnect COM

Закрыть: нет отключения COM, NC подключение COM

Мгновенный: Введите мгновенный команды, rreceiver реле открыт, задержка 0,5 секунд после того, как, реле близка;

Переключение: введите команду переключения, реле Rreceiver открывается, введите команду переключения снова, реле закрыто;

Блокировка: введите команду «Канал 1», канал приемника 1 открыт, канал 2 закрыт.

Введите команду Channel 2 Latched канал приемника 2 открыт, канал 1 закрыт.

Введите команду Channel 3 Latched канал приемника 1 закрыт, канал 2 закрыт.

Задержка: введите команду задержки, Rreceiver реле открыто, задержка 0-9999 секунд (команда MODBUS 0-255 секунд) после, реле закрыто;

Во время задержки выполните команду Close, Немедленно закройте реле

Выбор режима команды: (рисунок выше) A5 на стороне-это режим команды MODBUS. Конец к выключению (не на стороне) находится в командном режиме.

Slave ID: A0-A4-это slave ID, вы можете выбрать 32 разных slave ID.

В режиме команды MODBUS идентификатор slave должен быть верным

Описание команды, пожалуйста, обратитесь к "4 канала RS485 реле команды"

Типичные области применения:

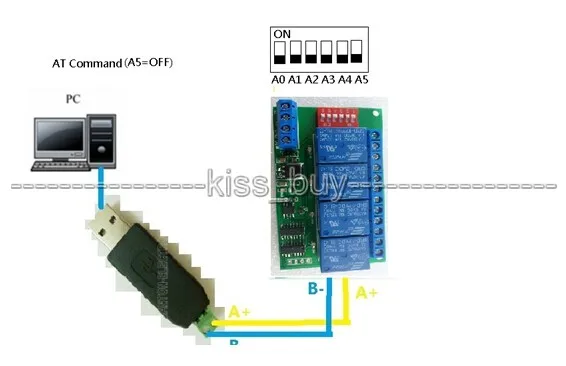

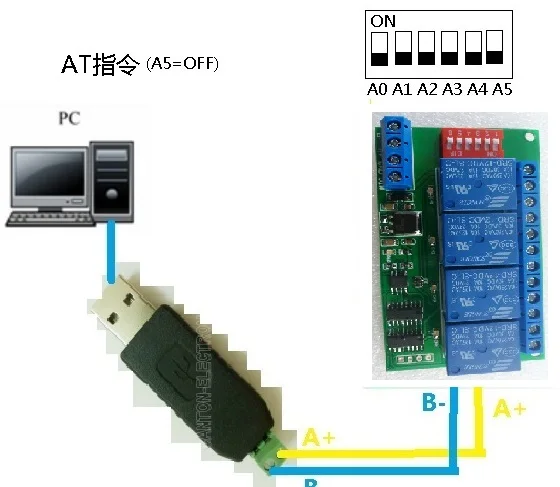

1 в командном режиме (A5 = OFF), в этом режиме может быть через последовательный гипертерминал (serial assistant) введите простое реле командного управления. Время работы в командном режиме до 9999 секунд

2 режима команды MODBUS (A5 = ON), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программный контроль Modbus Poll (программное обеспечение автоматически добавляет CRC), PLC или MCU контроль процесса

Схема подключения:

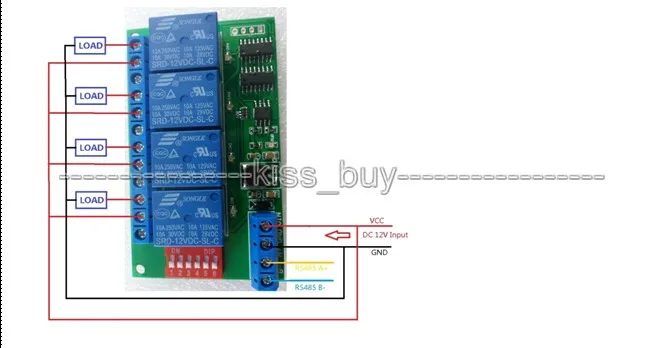

1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть камерой, светодиодный светильник, вентиляторы, двигатели и другое оборудование DC 12V

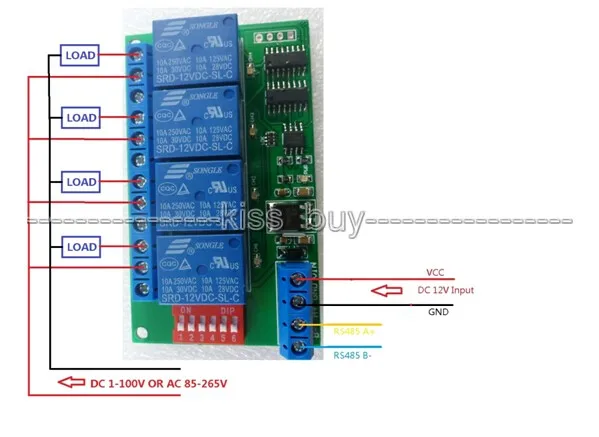

2 цепи управления постоянного тока 1-100 В переменного тока 85-265 в, схема проводки ниже (Примечание: Если не нагрузка постоянного тока 12 В, нужен другой источник питания постоянного тока 12 В). "Нагрузка" может быть светодиодный светильник, вентиляторы, двигатели, флуоресцентные лампы, солнечные водонагреватели и другое AC оборудование постоянного тока

Схема управления 3DC 1-48 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть машинным инструментом, ЧПУ, 3D принтер, светодиодный светильник, вентиляторы, двигатели и другое AC оборудование постоянного тока
