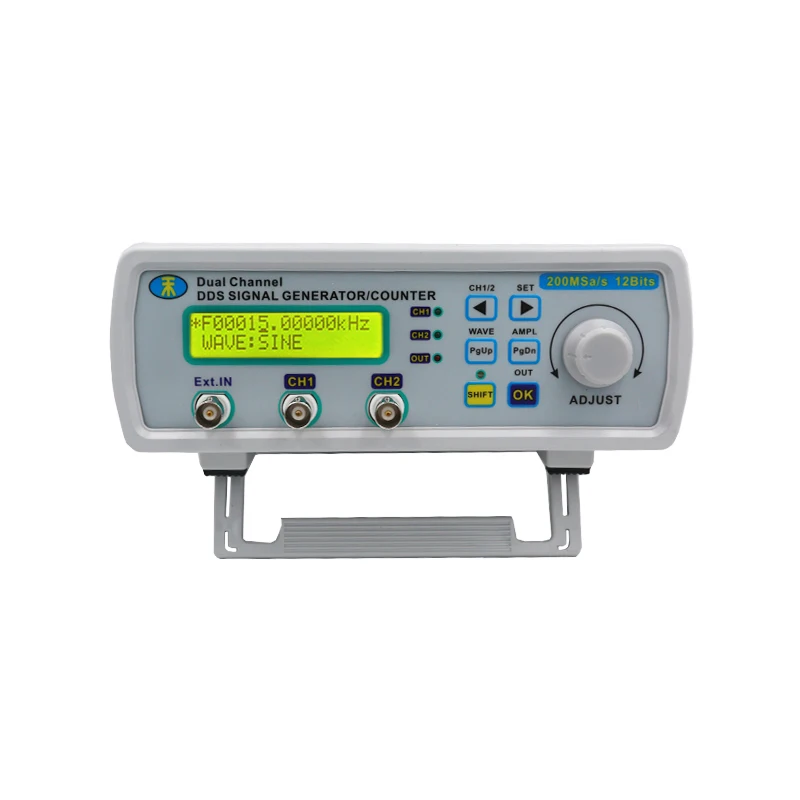

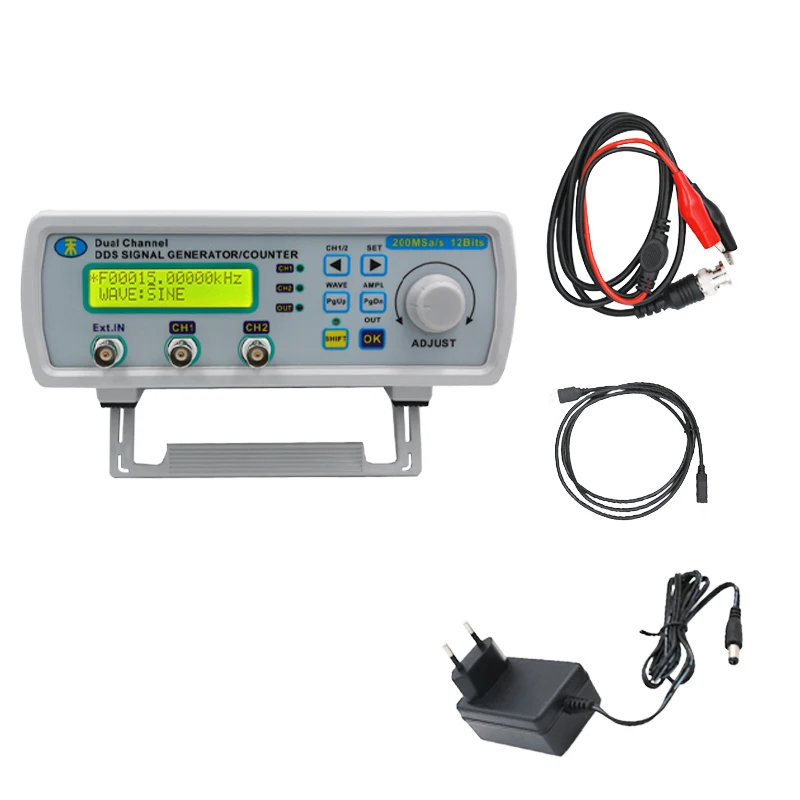

Цифровой DDS двухканальный генератор сигналов высокой точности произвольный 25

Варианты модели

MHS-5200A(25 МГц)

Синусоидальная волна

0 ~ 25 МГц

Квадратная волна

0 ~ 6 МГц

Треугольная волна

0 ~ 6 МГц

Другие формы волны

0 ~ 6 МГц

Частотные характеристики

Минимальное разрешение частоты

0,01 Гц

Ошибка частоты

± 5 × 10^-6

Стабильность частоты

± 1 × 10^-6/5H

Выходное сопротивление

50 Ом ± 10%

Амплитудные характеристики

Амплитудный диапазон (от пика до пика)

5mVp-p ~ 20Vp-p;

Амплитуда

1mVp-p(-Затухание 20 дБ)10mVp-p(Нет затухания)

Амплитудная стабильность

± 0.5% (3 часа)

Погрешность амплитуды

± 1% + 10 мВ(Частота 1 кГц, 15Vp-p)

Диапазон смещения

-120%~+ 120%(Соотношение амплитуды сигнала с напряжением смещения)

Разрешение смещения

1%

Диапазон фаз

0~359 °

Разрешение фазы

1 °

Характеристики формы волны

Типы выходного сигнала

Синус, квадрат, пульс, треугольник, пандус, TTL / CMOS Цифровая сигнальная волна, шум волнового сигнала, полуволновой сигнал, полный волновой сигнал, индекс розы сигнал сигнала индекс вниз сигнал формы сигнала, несколько звуковых сигналов, импульсный Синклер различные пользовательские произвольные формы сигнала волны сигнала, Lorentz импульсные сигналы, DC сигналы.

Выходная модуляция

Частотная развертка, амплитуда сканирования, рабочий цикл сканирования, всплеск

Длина волны

2048 точек

Частота образцов

200MSa/s

Разрешение амплитуды формы волны

12 бит

Синусоидальная волна

Гармоническая контактная система

40dBc(<1 МГц) ,35dBc(1 МГц ~ 25 МГц)

Искажение

<0.8%(20 Гц ~ 20 кГц)

Квадратная волна

Поднимите вместе со временем

≤ 20 нс

Overshoot

≤ 5%

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

TTL сигнал

Выходной уровень

> 3Vpp

Фактор вентилятора

> 20TTL нагрузка

Поднимите вместе со временем

≤ 20 нс

CMOS сигнал

Низкий

<0,3 в

Высокая

1 В ~ 10 в

Поднимите вместе со временем

≤ 20 нс

Пилозуб

Рабочий цикл> 50%

Л пилозуб

Рабочий цикл <50%

Пиломатериал

Произвольная форма волны

Количество

16 групп

Глубина памяти/группа

1 Кб/16 Группа

Сканирование

Режим сканирования

Частота сканирования, амплитуда сканирования, рабочий цикл сканирования

Время сканирования

1S~999S

Диапазон сканирования

Это определяется значением, хранящимся в положении CH1 M1 и CH2

Память

Количество места для хранения

16

Место хранения

М0 ~ М15

Измерение внешнего входного сигнала

Частотный диапазон

Время ворот = 10S 0,1 HZ - 60MHZ

Время ворот = 1S 1 Гц-60 МГц

Время ворот = 0,1 с 10 Гц-60 МГц

Время ворот = 0,01 с 100 Гц-60 МГц

Минимальное входное напряжение

0.5Vp-p

Максимально Допустимое входное напряжение

20Vp-p

Диапазон подсчета

0 ~ 4294967295

Подсчет

Вручную

Измерение ширины положительного и отрицательного импульса

Разрешение 10ns, максимальное измеряемое 10s

Регулярные измерения

Разрешение 20ns, максимальное измеряемое 20s

Измерения рабочего цикла

Разрешение 0.1%, диапазон измерений от 0.1% до 99.9%

Выбор источника

1.Ext.IN вход (аналог), 2.TTL_ IN вход (цифровой сигнал)

Особенности связи

Интерфейс

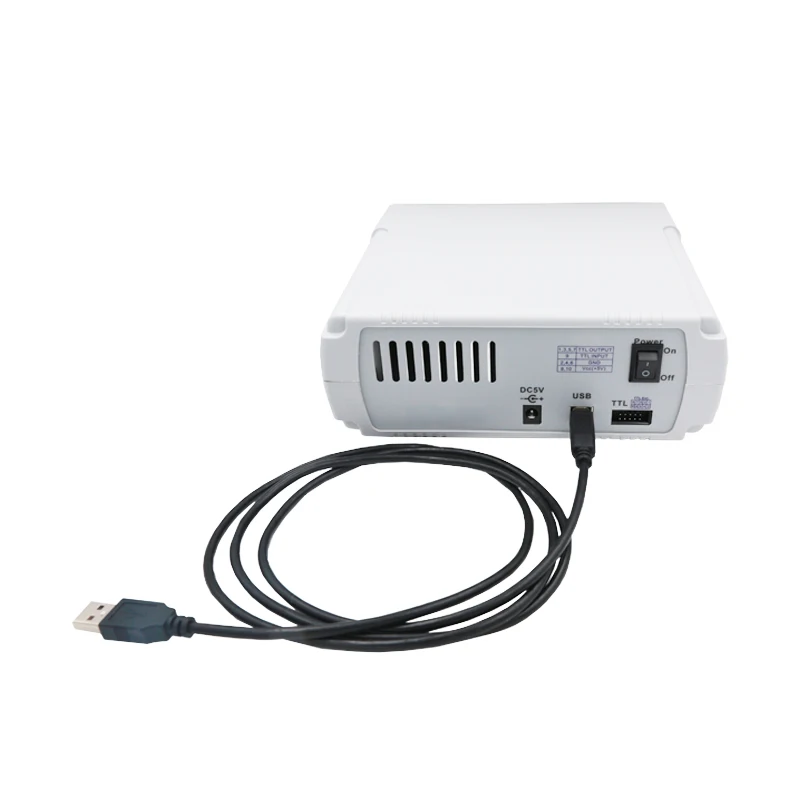

Он использует USB для последовательного интерфейса

Скорость связи

57600bps

Протокол

С помощью командной строки, откройте протоколы

Прочее

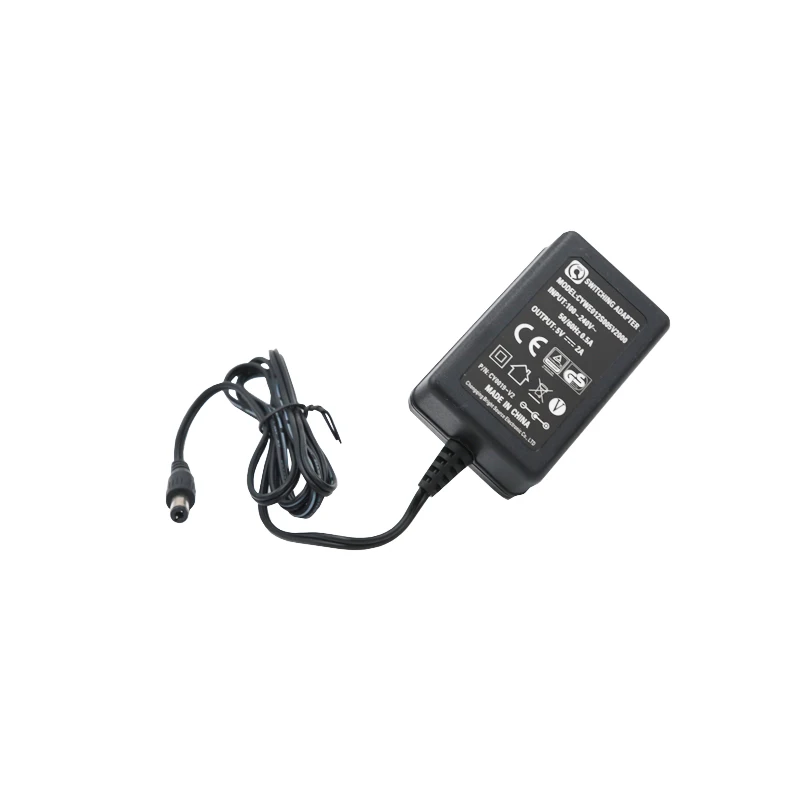

Источник питания

Dc5в ± 0,5 В

Размер

19,5*17,5*7 см/7,67*6,9*2,75 дюйма

Вес

542 г/19,12 унций

Посылка с размером

25*21*9,5 см/9,84*8,27*3,74 дюйма (Д * Ш * В)

Вес посылка

950 г/33,23 унций
