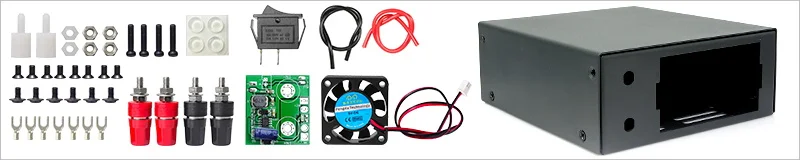

Понижающий Программируемый Модуль питания RD DPS3012 постоянное напряжение и ток

Цифровой источник питания, серия продуктов:

						DPS3005	DPS5005	DPS5015	DPS5020	DPH5005	DPS8005
	DP50V5A	DP30V5A	DPS3003	DPS3012	DPH3205	DPS3005 DPS3005-USB DPS3005-USB-BT	DPS5005 DPS5005-USB DPS5005-USB-BT	DPS5015 DPS5015-USB DPS5015-USB-BT	DPS5020 DPS5020-USB DPS5020-USB-BT	DPH5005 DPH5005-USB DPH5005-USB-BT	DPS8005 DPS8005-USB DPS8005-USB-BT
Разницу Между DP,DPS И DPH	1. Серия DPS обновлена. Панель отличается друг от друга. В серии DPS мы меняем M1/& uarr; И M2/↓ в V/& uarr; И A/↓. Вы можете нажать на эти кнопки Установите напряжение и ток быстро. Мы добавили новую функцию «установить загрузку по умолчанию открыть или закрыть выход» Другие не изменяются. 2. Все эти источники питания могут заряжать аккумулятор напрямую, не нужен внешний диод. При зарядке аккумулятора не подключайте полярность аккумулятора В противном случае Детали питания будут сломаться. Найдите разницу между DPS и DP см. Это видео //www.youtube.com/watch?v=ptt931rrXo8 3. Источник питания DP и источник питания DPS-это понижающий (понижающий) преобразователь. Но DPH3205 и DPH5005-это понижающий (понижающий и Повышающий) конвертер. 4. DPS3005, DPS5005 DPS5015, DPS5020, DPH5005 и DPS8005 имеют коммуникационную версию. Вы можете подключить ПК и Использовать верхний компьютер
Связь функция	Нет	Нет	Нет	Нет	Нет	Да	Да	Да	Да	Да	Да
Режим работы	Бак	Бак	Бак	Бак	Buck- Boost	Бак	Бак	Бак	Бак	Buck- Boost	Бак
Вход напряжения	6-55V	6-40V	6-40V	6-40V	6-40V	6-40V	6-55V	6-60V	6-60V	6-с алюминиевой крышкой, 50В	10-90V
Выход напряжения	0-50,00 V	0-32 в пост	0-32 в пост	0-32 в пост	0-32 в пост	0-32 в пост	0-50V	0-50V	0-50V	0-50V	0-80V
Выход ток	0-5.000A	0-5.000A	0-3.000A	0-12.00A	0-5.000A	0-5.000A	0-5.000A	0-15.00A	0-20.00A	0-5.000A	0-5.000A
Выход мощность	0-250W	0-160W	0-96W	0-384W	0-160W	0-160W	0-250W	0-750W	0-999,9 W	0-250W	0-400W
Напряжение разрешение	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V	0,01 V
В настоящее время разрешение	0.001A	0.001A	0.001A	0.01A	0.001A	0.001A	0.001A	0.01A	0.01A	0.001A	0.001A
Размер продукта	79*43*38 мм (часть дисплея) | 93*71*41 (плата питания) Только плата питания DPS5020/DPS5015/DPS3012/DPH5005/DPH3205
Сенсорный экран	Цвет ЖК-дисплей
Вентилятор	Нет	Нет	Нет	Да	Да	Нет	Нет	Да	Да	Да	Нет
Для зарядки аккумулятора	Да	Да	Да	Да	Да	Да	Да	Да	Да	Да	Да
Функция	· Предустановленное выходное напряжение/ток (в двух местах по установленной клавише) · Предустановленных защиты соотношение цена/качество · 6 значков состояния бега · Замок с ключом · Настройка данных и хранение указанной группы данных · Хранение ярлыка · Точный ярлык M1 или M2 или указанная Группа данных · Регулирует ЖК-дисплей яркости · Выход открытия или закрытия · 10 группы данных		· Предустановленное выходное напряжение/ток (в двух местах, по V, кнопка и клавиша установки) · Предустановленных защиты соотношение цена/качество · 6 значков состояния бега · Замок с ключом · Настройка данных и хранение указанной группы данных · Хранение ярлыка · Точный ярлык M1 или M2 или указанная Группа данных · Регулирует ЖК-дисплей яркости · Выход открытия или закрытия · 10 группы данных · Установка по умолчанию загрузки открытия или закрытия вывода

Общая информация

IN +: Входное положительное IN-: Входное отрицательное:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения-6-40 В постоянного тока, а 40 В-предельное напряжение; Пожалуйста, оставьте место для использования. Иначе он будет сожжен. Вход должен быть источником питания постоянного тока, а не переменным током 220 В, иначе он также будет сожжен. Хотя этот модуль имеет защиту обратного подключения и защиту от короткого замыкания на выходе, вы можете использовать в строгом соответствии с описанием подключения для подключения. Если вы подключите питание к выходу, модуль будет сожжен.

Панель Описание

1-Настройка напряжения/страница до выбора/быстрого извлечения M1 data group

2-Настройка данных/извлечение значения указанной группы данных/хранение значения в указанную группу данных

3-Настройка тока/страница вниз для выбора/быстрого извлечения M2 data group

Цветной ЖК-экран 4-1,44 дюйма

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-открыть или закрыть выход

Дисплей Описание интерфейса

7-предустановленное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение выходного тока

13-ключ блокировки или разблокировки подсказки

14-Выход нормальный или не подскажу

15-постоянное напряжение и Постоянное Текущее состояние подсказки

16-запрос набора данных

17-функция открытия или закрытия

18-предустановленное выходное напряжение

19-предустановленный выходной ток

20 предустановленных перенапряжений

21-предустановленный перегрузки по току

22 предустановленных сверхмощных

23-Предустановленная яркость экрана

24 предустановленных набора данных

25-фактическое значение выходного напряжения и выходного тока

Инструкции по эксплуатации

При подключении источника питания экран сначала показывает окно приветствия, а затем переходит в основной интерфейс. На главном интерфейсе выходной набор значений напряжения и выходной набор значений тока находится в верхней части экрана. Большое значение шрифта слева-это настоящее выходное напряжение тока, настоящий выходной ток и реальная выходная мощность тока. Входное напряжение находится в нижней части экрана. Справа от экрана есть некоторые значки бегущего состояния, значок блокировки ключа, значок аномального выходного состояния, значок постоянного напряжения и постоянного тока, значок наконечника набора данных и значок вывода открытия или закрытия.

Установите выходное напряжение и выходной ток на главном интерфейсе.

Нажмите кнопку V/& uarr; В ближайшее время, вы можете ввести статус настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите на потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти из настройки числового значения, нажмите source V/& uarr;. В то же время заданное значение будет сохранено. Или вы ничего не можете сделать в течение одной минуты, статус будет автоматически существовать и заданный будет сохранен. Вы можете нажать A/↓, чтобы настроить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

На главном интерфейсе вы можете нажать кнопку SET, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите в ближайшее время V/& uarr; Или A/↓, чтобы перейти на страницу вверх или страницу вниз, чтобы U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в главном интерфейсе.

Установите значение защиты.

Страница вверх или вниз до S-OVP, S-OCP или S-OPP место, чтобы установить значение перенапряжения, значение перегрузки по току и значение избыточной мощности соответственно; Когда значение до значения настройки, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET).

   Регулировка яркости экрана.

Страница вверх или вниз до B-LED, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните потенциометр кодирования для регулировки числового значения, которое вам нужно. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET). Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; Ранг 5-самый яркий. Вы можете выбрать то, что вам нравится.

  Настройка данных и хранение указанной группы данных.

Страница вверх или вниз до M-PRE, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вам нужно просмотреть. Затем будет отображена необходимая Вам группа данных. Затем нажмите на потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите потенциометр кодирования, чтобы выбрать включение или выключение. При включении извлекается группа данных, и выходной статус остается прежним. При отключении извлекается группа данных и вывод закрыт. Если вы хотите выйти из набора данных, нажмите кнопку set (SET) в ближайшее время. Затем нажмите в ближайшее время V/& uarr; Или A/↓, чтобы перейти на страницу вверх или страницу в другое место, чтобы отрегулировать необходимые вам данные. После завершения настройки данных удерживайте нажатие клавиши SET более 2 с, все данные, которые вы установите, автоматически хранятся в указанной группе данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать кнопку «SET» в ближайшее время назад к основному интерфейсу.

Установка по умолчанию загрузки открытия или закрытия вывода

Страница вверх или вниз до S-INI, а затем нажмите вскоре потенциометр кодирования, чтобы войти в статус настройки. Включение, открытие загрузки по умолчанию; Отключение, закрытие загрузки по умолчанию.

Функция описание.

   Откройте или закройте выход.

Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

   Заблокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 с, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

  M0-M9 десять групп данных

M0 group-это группа данных по умолчанию boot. Когда вы извлекаете необходимую группу данных, эта группа данных будет покрывать группу данных M0 и автоматически храниться в группе данных M0.

   Извлечение быстрого хранения данных Группы M1 или M2.

На главном интерфейсе удерживайте нажатие V/& uarr; Или A/↓ более 2s, вы можете быстро извлечь ярлык для хранения данных Группы M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

  Извлеките указанную группу данных.

На главном интерфейсе удерживайте нажатие клавиши SET более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете включить потенциометр кодирования, чтобы выбрать нужную Вам группу данных. Затем нажмите кнопку SET (SET), вы можете извлечь нужную Вам группу данных.
