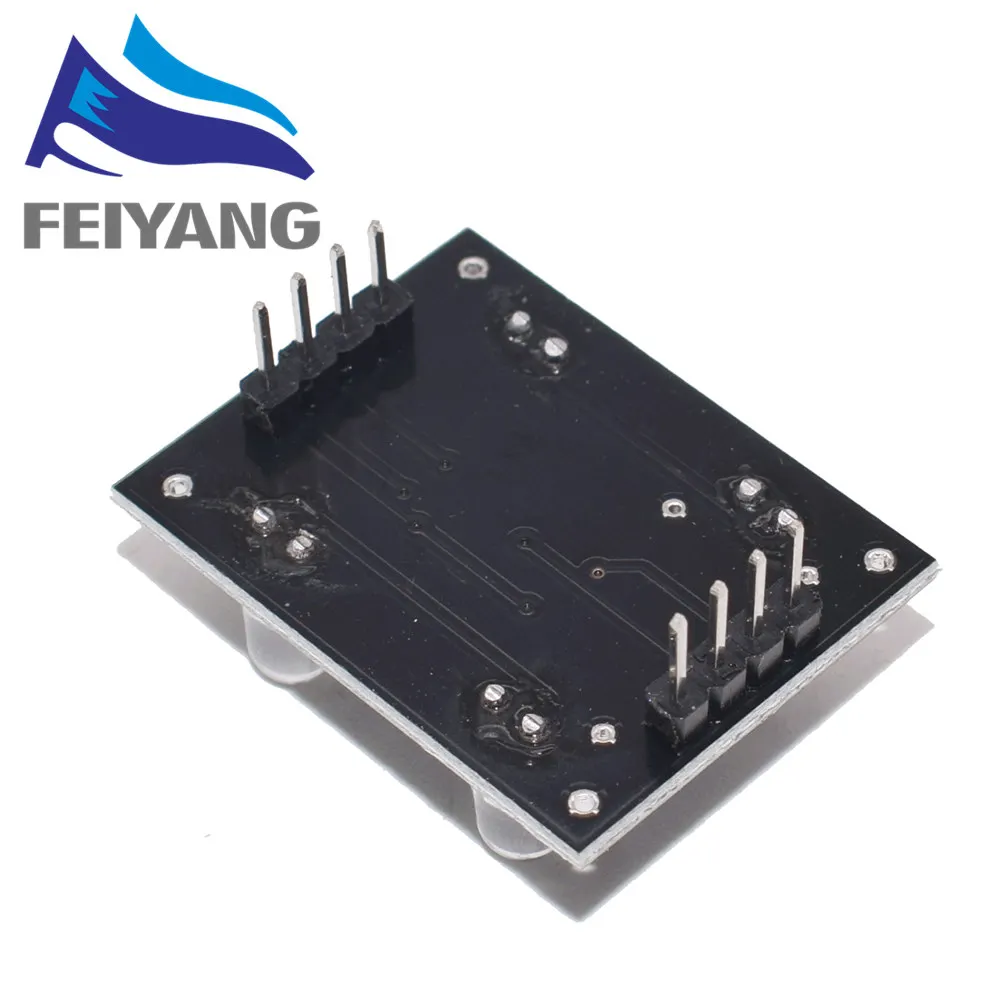

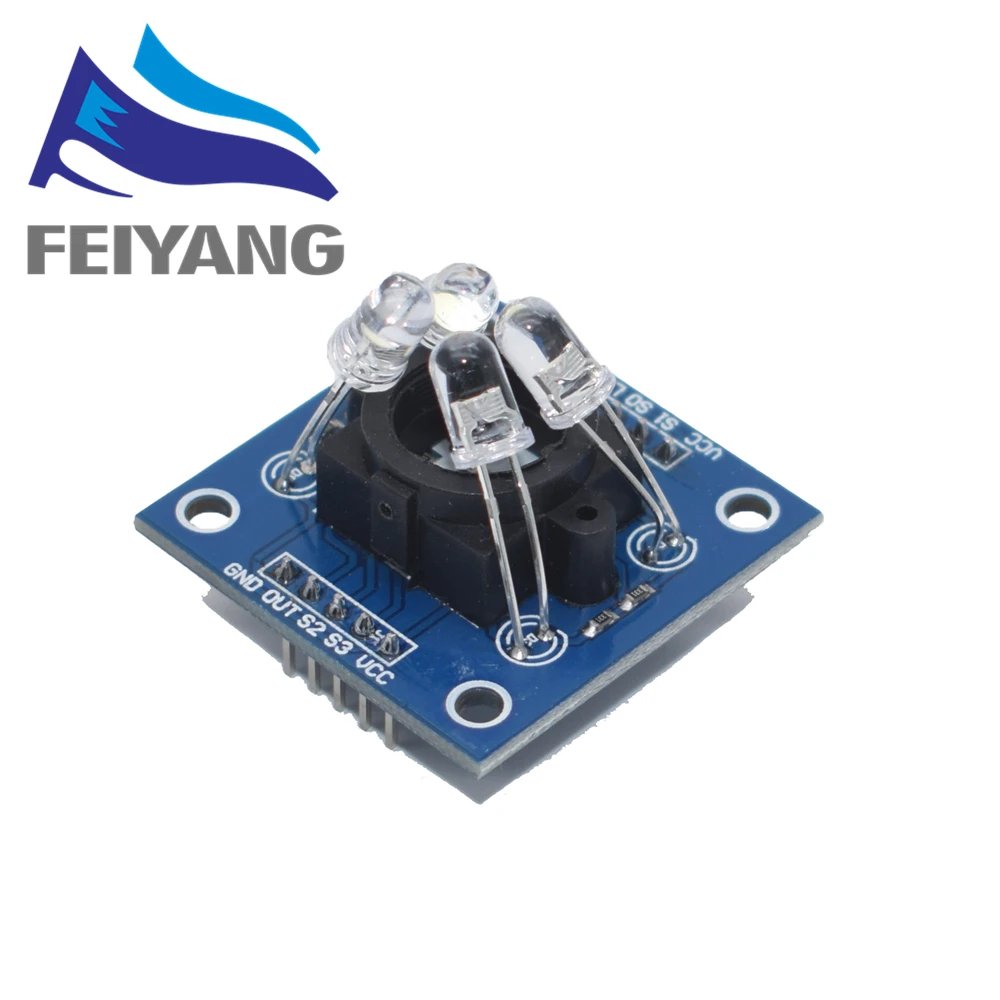

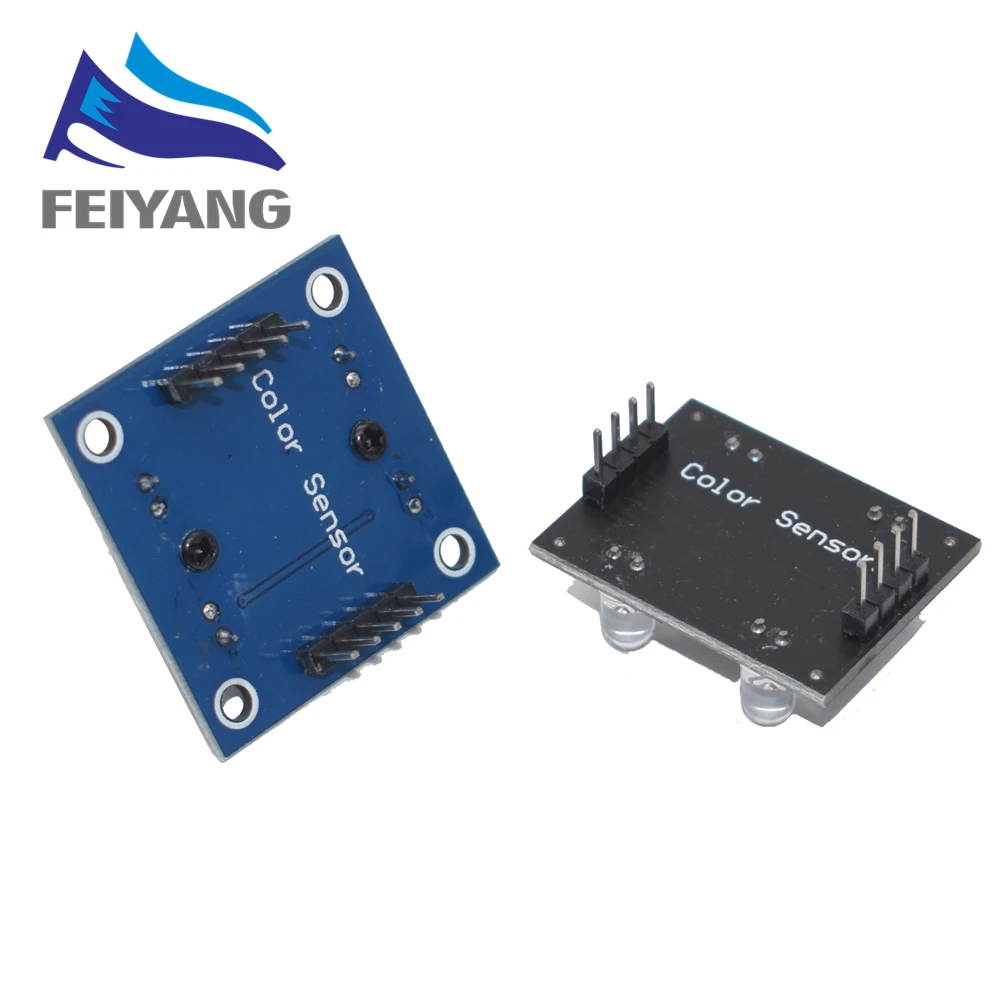

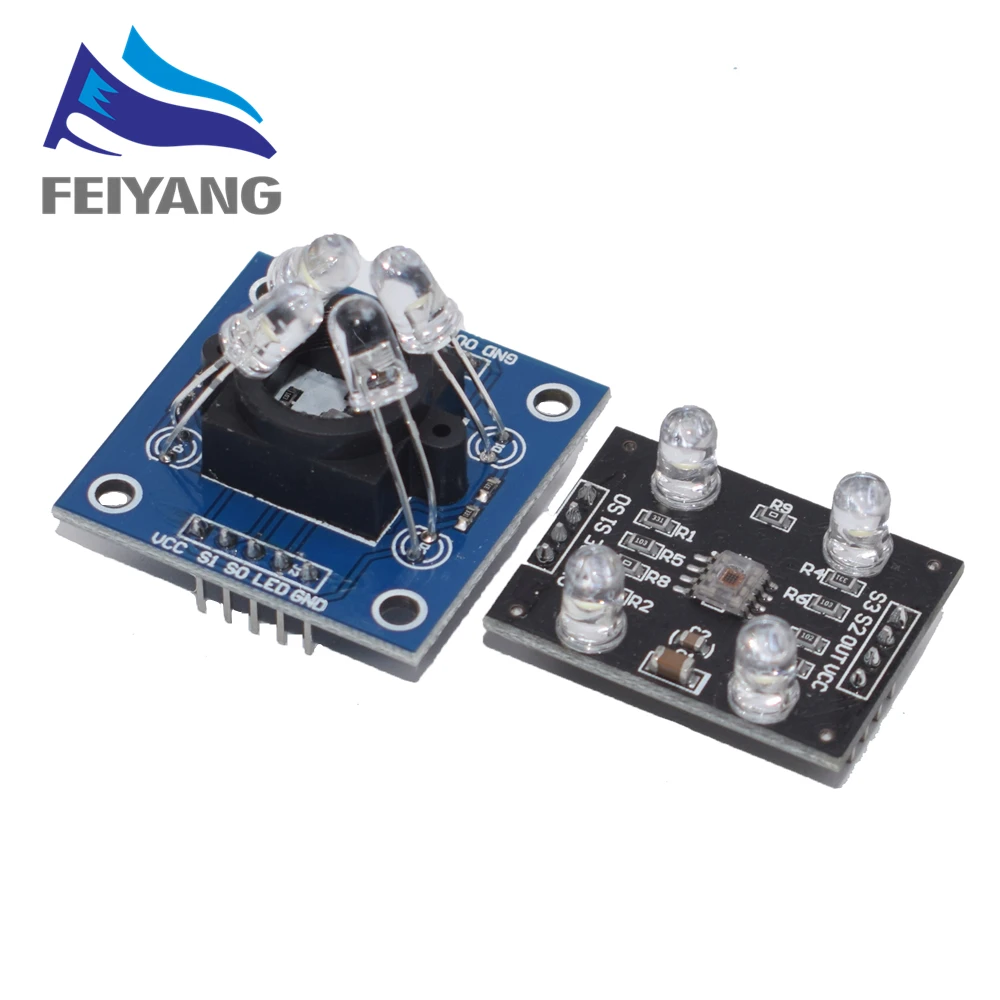

GY 31 TCS230 TCS3200 Цвет Сенсор модуль распознавания для Arduino|sensor color|sensor sensorsensor module |

GY 31 TCS230 TCS3200 Цвет Сенсор модуль распознавания для Arduino|sensor color|sensor sensorsensor module |

64474

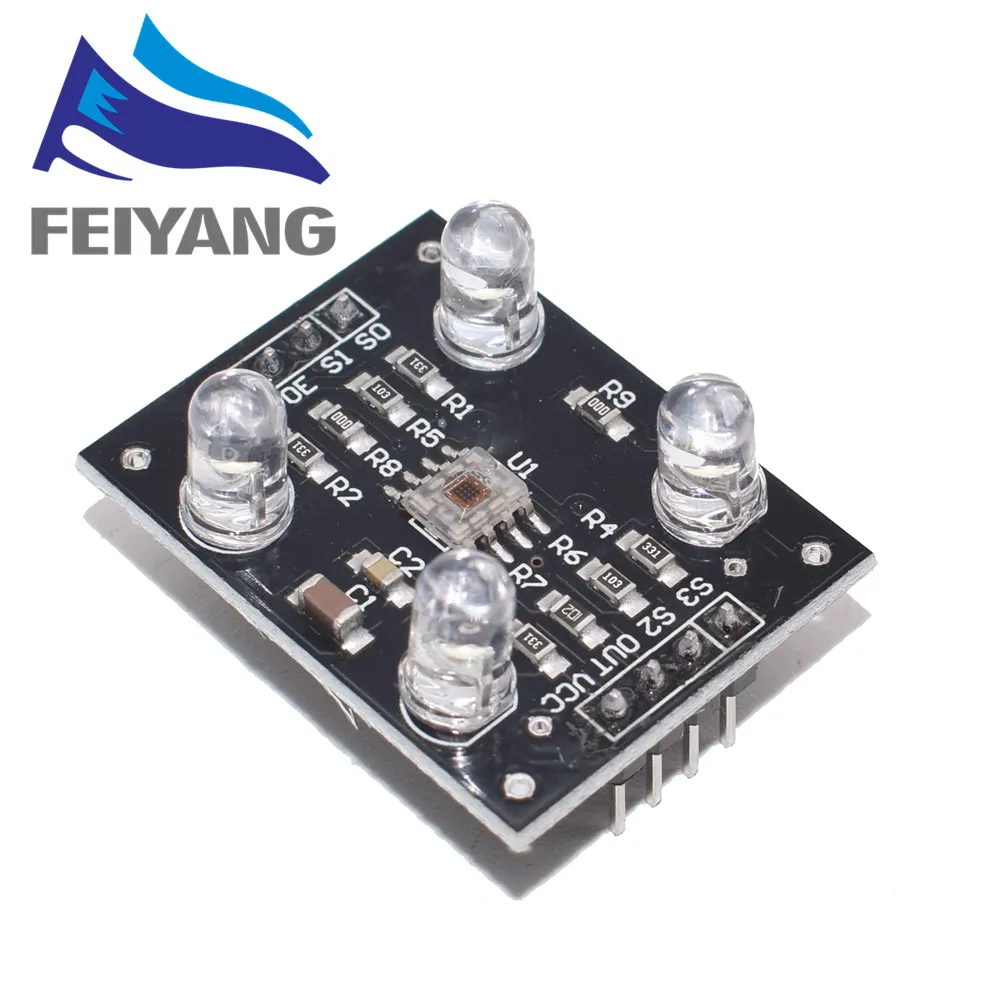

Цвет принцип Датчика: TCS230 8-pin SOIC поверхностного монтажа посылка, на один чип имеет 64 фотодиодов. Эти диоды делятся на четыре типа. 16 фотодиодов с красным фильтром; 16 фотодиодов с зеленым фильтром; 16 фотодиодов с синим фильтром; Остальные 16 без какого-либо фильтра могут пройти всю оптическую информацию. Фотодиодный чип в шахматном порядке, возможно, что минимизирует неравномерность падающего излучения, тем самым увеличивая точность распознавания цвета; С другой стороны, один и тот же цвет фотодиода 16 соединен параллельно, равномерно распределен в массиве диодов, вы можете устранить цвет ошибки в положении. Работает двумя программируемыми контактами для динамического выбора нужного фильтра. Типичный выходной Частотный диапазон датчика от 2 Гц ~ 500 кГц, пользователи также могут выбрать два программируемых контакта до 100%, 20% или 2% коэффициента выходной шкалы или режима отключения питания. Коэффициент выходной шкалы, так что выход датчика может быть адаптирован к различным диапазонам измерения и увеличивает его способность адаптироваться. Например, при использовании низкоскоростного счетчика частоты вы можете выбрать небольшое значение масштабирования, которое соответствует выходной частоте TCS230 и счетчику. Краткое описание: 1. Импортные чипы TCS3200 печатная плата с золотым покрытием 2.TCS3200-это версия обновления TCS230, лучше 3. Источник питания 3-5 в 4. Анти-светильник помех 5. Белый светодиодный, может контролировать включение и выключение. 6. Может обнаруживать несветовой цвет объекта 7.PCB Размеры: (Д) 33 мм * (Ш) 25 мм список доставки: Как показано модуль цветного датчика * 1 простая процедура тестирования: # включает в себя# Define uchar unsigned char # define uint unsigned int Duty cycle/S0, S1 для установки выходных данных; sbit S0 = P1 ^ 0 sbit S1 = P1 ^ 1; sbit S2 = P1 ^ 3; /S2, S3 предназначен для того, чтобы рассмотреть светильник sbit S3 = P1 ^ 4; Sbit OE = P1 ^ 2; /включить void RS232_init () { TMOD = 0X20; /таймер 1 в режиме 1 SCON = 0x50; PCON = 0X80; /TH1 = TL1 = 0XFF; /22,1184 м кристалл, скорость передачи данных равна 115200 TR1 = 1; TI = 0; RI = 0; } void send_char (uchar a) /Отправка данных {SBUF = a; while (TI = 0); TI = 0; } uchar get_char () /Получение данных {while (RI = 0); RI = 0; return SBUF; } uint color_display (uchar m) {Uint времени, а; a = m; TMOD = 0x61; /счетчик 1, таймер 0 работает в 16-битный режим TH0 = TL0 = 0; /Начните отсчет от нуля, время TH1 = TL1 = 0; S0 = 1; S1 = 1; S2 = m & 0x01; S3 = m & 0x02; OE = 0; TR0 = TR1 = 1; В то время как (TL1 <250); tr1 = "TR0" = "0;=" oe = "1;" time = "TH0" * = "256 =" + = "tl0;=" return = " (time);=" " }=" "void =" "main =" ()= " {uint =" temp;= "" Rs232_init = " ();=" oe = "1;" WhatsApp = " (1)=" {= "" temp = "color_display" (get_char = " ();=" rs232_init = " ();=" send_char = "" (temp = "1000);=" send_char = " (temp % =" 1000/100);= "send_char =" " (temp % =" 100/10);= "send_char =" (temp % = "10);=" }= "} = "=" "=" Серийный = "" порт = "выберите =" = "Тип =" из = "Цвет =" "каналы, =" и = ", затем =" due = "to =" = "the =" different = "" colors = "=" Matching = "to =" different = "time =" (count = "value =" = "of =" the = "),=" to =" Определить = "the =" different = ">
