Модуль Due R3 Core Для Arduino совместимый с SAM3X8E 32 бит ARM Cortex M3 512K вспышка 96K ОЗУ 12 ADC DAC 84

Модуль Due R3 Core Для Arduino совместимый с SAM3X8E 32 бит ARM Cortex M3 512K вспышка 96K ОЗУ 12 ADC DAC 84

Примечание:

Уважаемый покупатель, К сожалению, я отправил это уведомление и с нетерпением жду вашего понимания. В течение длительного времени наблюдался Глобальный недостаток чипов, что привело к существенному росту цен на большинство продуктов, что неизбежно влияет на стоимость нашей продукции. Мы всегда настаивали на продаже товаров в наличии по первоначальной цене и надеемся, что цена чипов вернется к стабильности. Но очень жаль, что мы почти полностью истощили все наши запасы продукции, и стоимость недавно произведенной продукции значительно возрастет. Чтобы обеспечить непрерывную поставку продукции, мы должны скорректировать цены на продукцию. Поэтому далее вы можете обнаружить, что цена нашей продукции не стабильна. Это не потому, что мы корректируем цены по желанию, но продукты вносят необходимые корректировки после стоимости чипа. Мы надеемся, что мировая экономика возобновит нормальную работу как можно скорее, и поставка чипов вернется к нормальному ценовому диапазону. Как только цена на чипы снизится, мы понизим цены на нашу продукцию как можно скорее. Наше другое предложение-обратить внимание на нашу серию продуктов Massduino. Эта серия продуктов использует наш собственный MCU, поэтому цена продукта относительно меньше влияет на рыночную среду. В течение длительного времени мы гарантируем, что цена на продукцию серии Massduino стабильна. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами. Для тех, кто заинтересован в портировании своих конструкций для серийных продуктов Massduino, мы также можем предоставить техническую поддержку. Еще раз спасибо за то, что пришли и пожелали вам счастливой жизни! Команда INHAOS 30 марта 2021 Китай

1. Краткое описание:

• Arduino Due-это плата микроконтроллера, основанная на процессоре Atmel SAM3X8E ARM Cortex-M3. Это первая системная плата Arduino на основе 32-бит ARM Cortex-M3 ядро микроконтроллера.
• DUE-CORE-это компактная версия должен быть произведен, она охватывает все периферийные устройства, необходимые для MCU, и все GPIO подключены к 2,54 мм разъемы для пользователей. В качестве стандартной основной платы MCU, помимо основных функций, также имеет следующие особенности:
• Компактный размер:Все компоненты надеваются на 54x58 мм модель выполнена из 4 слоев PCB. Все IO подключены к стандартному разъему 116pin 2,54. Пользователь может применить PCBA к любому приложению даже очень компактный размер.
• Простота в использовании:Все IO подключены к стандартному разъему 116pin 2,54. Только мощность 5 В к плате, чтобы сделать его работать.

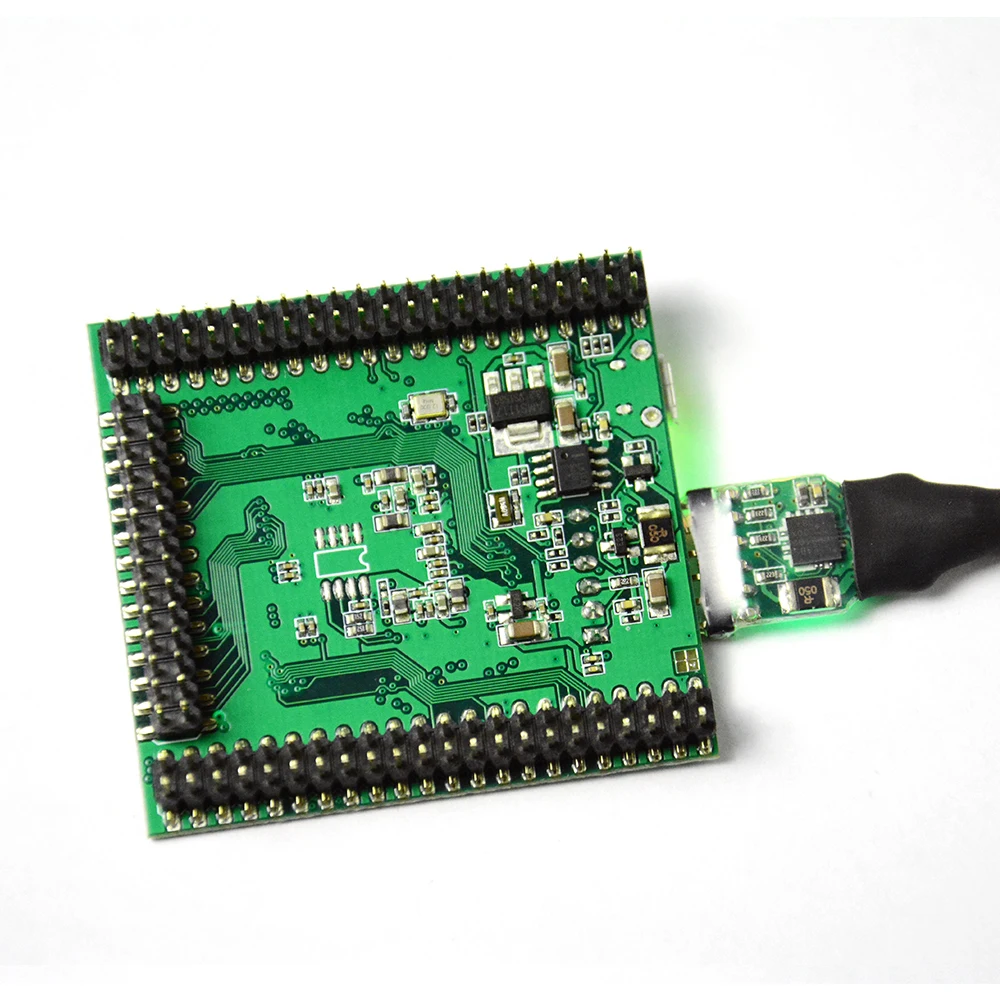

• Стабильный дизайн:Высокая стоимость 4-секционный измельчитель для специй с разводка печатной платы, два 5V до 3,3 V LDO на борту, один для цифровая печать и один для аналоговая часть. Отдельный AVCC и AGND, чтобы обеспечить лучшую аналоговую производительность.
• Легко настроить среду развития:Полная разработка на Arduino IDE, загрузка эскиза через стандартный интерфейс Arduino 6pin UART, стандартный разъем Micro usb, полное использование существующих ресурсов.
• Удобный дизайн:Богатый светодиодный индикатор состояния, две встроенные кнопки, одна-для сброса MCU, а другая-для стирания фраз.Уникальный джемпер стирает защиту от вспышки, удаляемой по ошибке.
• Богатый ресурс:Все IO подключены для пользователя, даже если он не определен Arduino. Встроенный I2C EEPROM предназначен для компенсации недостатков SAM3X8E без встроенного EEPROM.
• Встроенный 512K EEPROM (AT24C512C) Подключение к TWD1 (SDA = PB12 , SCL = PB13).

2. Параметры:

3. Описание штифта:

Примечания:

• D4 подключен к PA29 andPC26
• D10 подключен к PA28 andPC29
• Плата может питаться от Pin45/46 VCC_5V_IN и GND, также может питаться от USB или порта программирования.
• Если VCC_5V_IN и USB или порт программирования подключены одновременно, плата VCC_5V_IN является приоритетом.
• VCC_5V_IN должен ограничивать допуск в пределах +/-5%, что означает, что диапазон напряжения составляет 4,75-5,25 в
• GND(Pin-46) и AGND(Pin-13) соединены бортовым 0R резистором.

4. Типичное применение

• Подключение питания 1:Питание от порта программирования, в этот чехол, модуль может быть приведен в действие от VBUS_5V образуют USB к UART кабель (рекомендуется UC-2102). Подключение, как показано ниже:

• Подключение питания 2:Приведенный в действие VCC_IN_5V в этот чехол, VCC_5V_IN должна ограничивать допуск в пределах +/-5%, а это означает, что диапазон напряжения 4,75-5,25 V. Подключение, как показано ниже:

• Подключение питания 3:Оба порта программирования и VCC_5V_IN подключены, в этом чехол, VCC_IN_5V является приоритетом, подключение как показано ниже:

Примечание: блок питания к модулю составляет 5 В, но при этом MCU рабочих под 3,3 V, бортовой LDO будет регулировать 5V постоянное напряжение до 3,3 V.

5. Загрузка эскиза:

AT91SAM3X8E уже построен в bootlaoder, пользователь может загружать эскиз двумя способами с Arduino IDE:

• Родной порт:Чтобы использовать этот порт, выберите «Arduino Due (собственный порт USB)» в качестве платы в IDE Arduino. Порт USB подключен непосредственно к SAM3X. Подключите порт USB к компьютеру. Открытие и закрытие родного порта на 1200bps запускает процедуру «мягкого стирания»: флэш-память удаляется, и плата перезапускается с Загрузчиком. Если MCU разбился по какой-то причине, вероятно, что процедура мягкого стирания не будет работать, так как эта процедура происходит полностью в программном обеспечении на SAM3X. Открытие и закрытие собственного порта в другом баудрате не сбрасывает SAM3X.

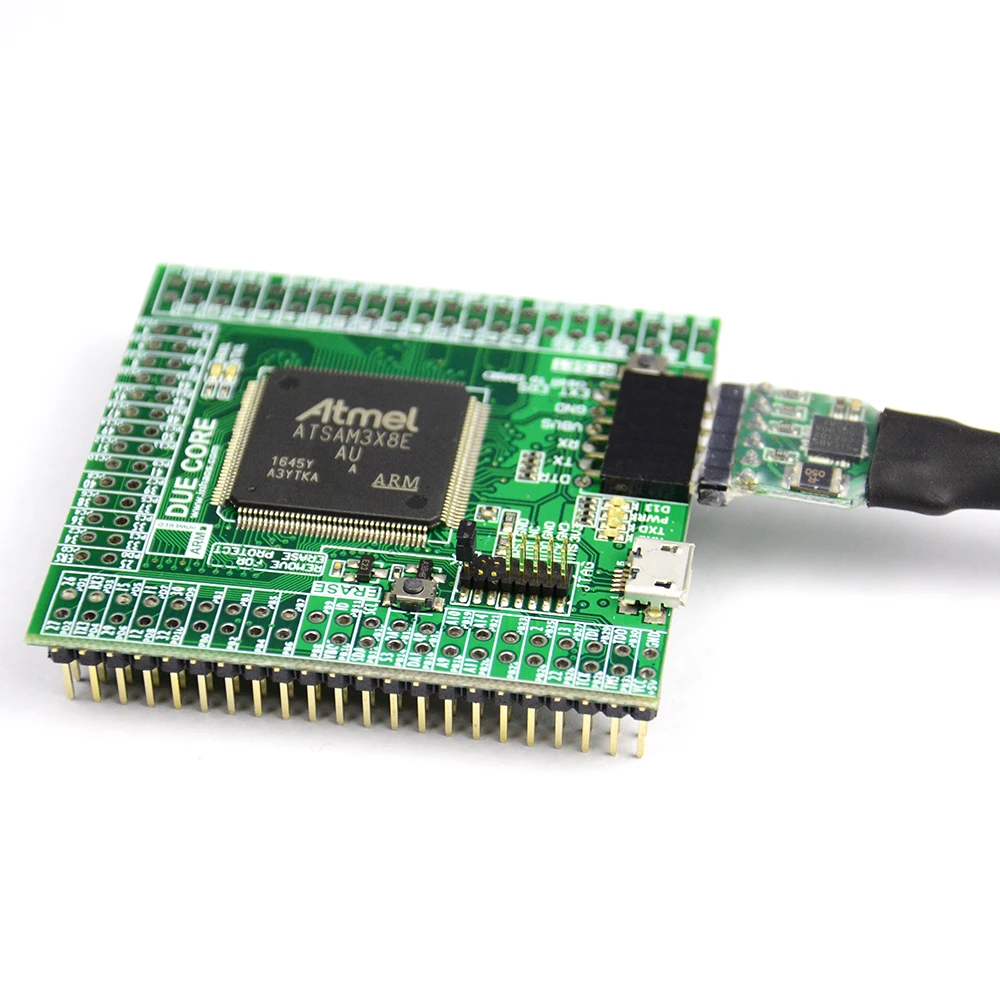

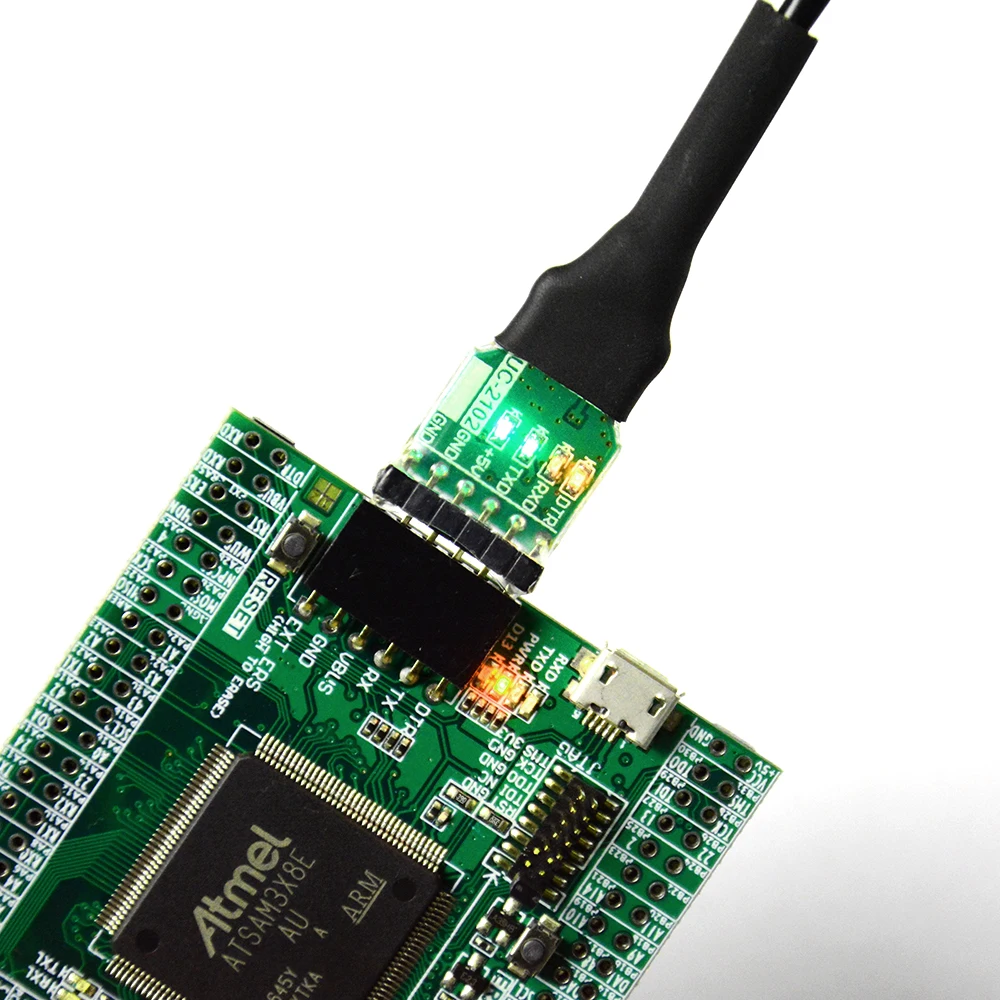

• Порт программирования:Чтобы использовать этот порт, выберите «Arduino Due (порт программирования)» в качестве платы в IDE Arduino. Подключите порт программирования к компьютеру через стандартный USB к последовательному конвертеру (UC-2102). UC-2102 использовать CP-2102 в качестве чипа USB-to-serial, подключенного к первому UART SAM3X (RX0 и TX0). UC-2102 DTR pin является контактом штифта сброса SAM3X. Нажмите кнопку «стереть» на модуле, которая запускает процедуру «жесткого стирания» чипа SAM3X, активируя стирающие контакты на SAM3X, прежде чем общаться с UART. Это рекомендуемый порт для программирования. Он более надежный, чем «мягкое стирание», которое происходит на родном порту, и он должен работать, даже если основной MCU разбился.

• Защита от стирания:Для предотвращения неправильной работы для стирания данных о вспышке, из-за ядра разработан перемычка для подключения кнопок стирания и MCU стирания Pin, удалите кнопки удаления перемычки и MCU контакты могут быть отключены, даже если на этот раз Кнопка стирания нажата, она не удалит данные вспышки. Когда ваша разработка программы завершена, официально доставляется пользователю в использовании, удаляет перемычку, это может быть предотвратить потерю флэш-данных, вызванную ошибками работы пользователя.

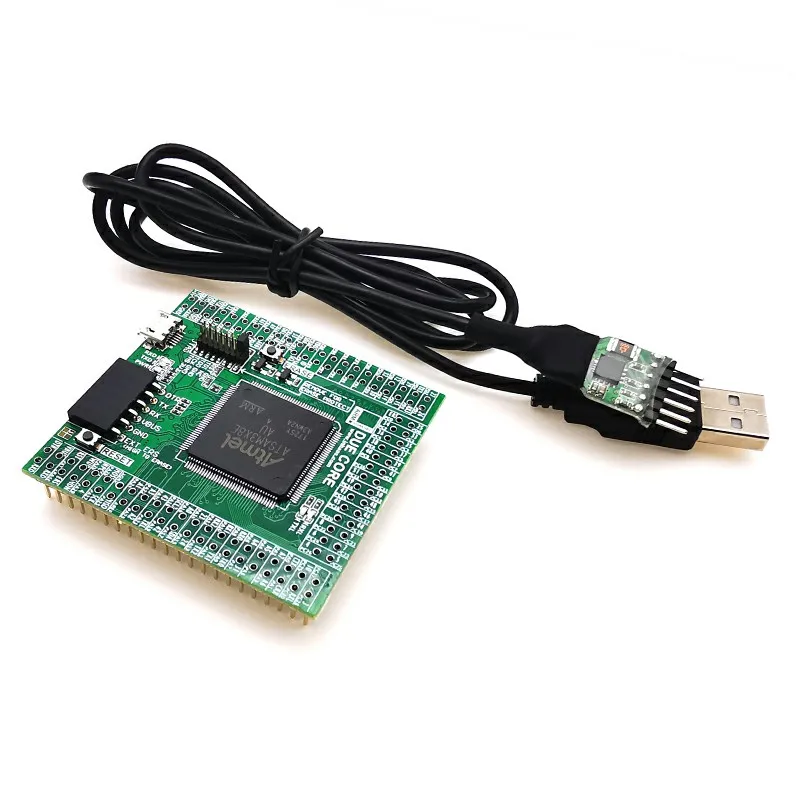

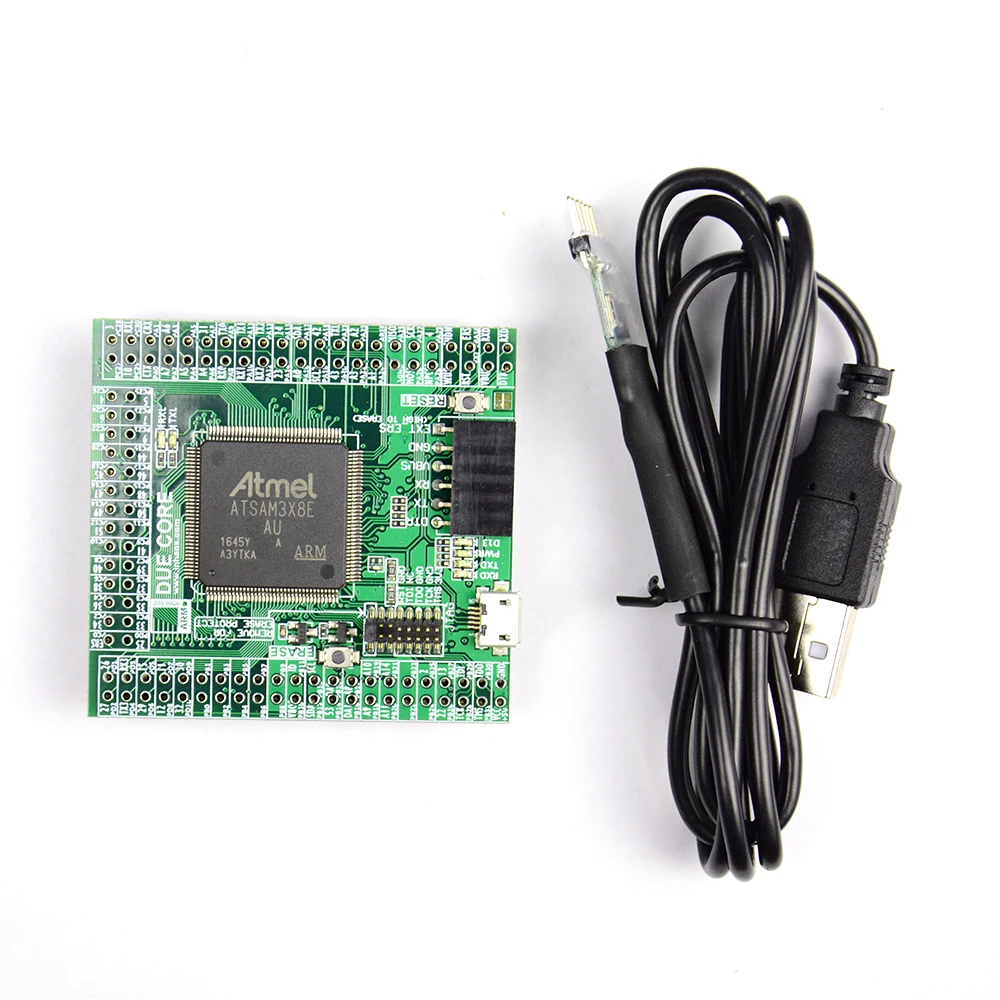

Посылка:

1 х UC-2102 кабель USB2.0

1 x DUE CORE
