Обзор

Nextion 7,0 "HMI на тонкопленочных транзисторах на тонкоплёночных транзисторах Экран интеллигентая (ый) Дисплей модуль со встроенным 4-проводной резистивный сенсорный экран Панель для Arduino DIY NX8048T070 800x480

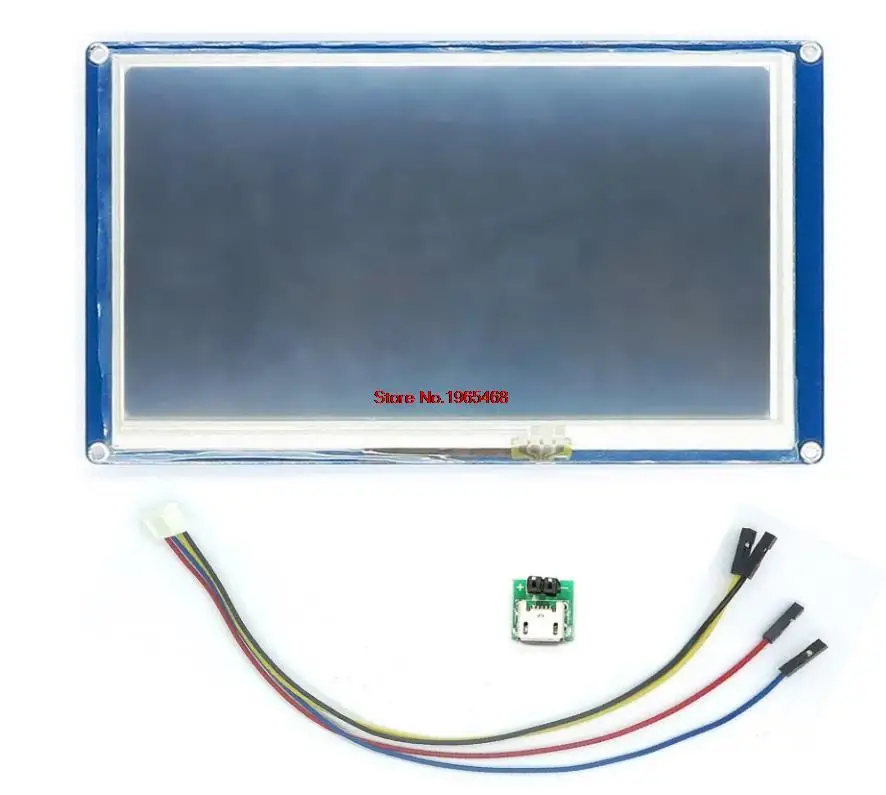

Посылка включает в себя: Nextion7.0 ''дисплей, провод, блок питания

Примечание: Есть небольшая плата для тестирования источника питания и провод для проверки, достаточно ли электричества. См. Изображение ниже как использовать его.

Nextion-это бесшовное решение для интерфейса человека (HMI), которое обеспечивает интерфейс управления и визуализации между человеком и процессом, машиной, приложением или устройством. Это лучшее решение для замены традиционного ЖК-дисплея и светодиодный трубки Nixie.

Nextion включает в себя аппаратную часть (серия TFT плат) и программную часть ( Nextion editor). Nextion tft-плата использует только один последовательный порт для связи. Это позволяет избежать хлопот проводки. Мы заметим, что большинство инженеров тратят много времени на разработку приложений, но получают неудовлетворительные результаты. В этой ситуации, Nextion editor имеет массовые компоненты, такие как кнопки, текст, прогресс бар, слайдер, приборная панель и т. Д., чтобы обогатить дизайн интерфейса. И функция перетаскивания гарантирует, что вы тратите меньше времени на программирование, что уменьшит 99% ваших рабочих нагрузок разработки. С помощью этого WYSIWYG редактора, проектирование GUI является кусок торта.

Легко адаптировать Nextion family HMI к существующим проектам, вам просто нужно предоставить его UART.

NX8048T070 является мощным 7,0 "HMI, который является членом Nextion family. Особенности включают в себя: 7,0 "TFT 800x480 резистивный экран дисплей экран, 16M флэш-память, 2 кбайт Оперативная память, 65 тыс. цветов.

Особенности

• Совместим с Raspberry Pi A +, B + и Raspberry Pi 2, Arduino
• Разрешение 800x480
• RGB 65K true to life colors
• На тонкопленочных транзисторах на тонкоплёночных транзисторах Экран со встроенным модулем 4-проводной резистивный сенсорный экран Панель
• Простой 4-контактный интерфейс к любому TTL серийный хост
• 16M флэш-память для пользовательского приложения кода и данных
• На плате micro-SD карта для обновления прошивки
• Визуальная площадь: 154,08 мм (Д) × 85,92 мм (Ш)
• Регулируемая Яркость: 0 ~ 230 нит, интервал регулировки составляет 1%
• 5V510mA силовая поддержка

Программное обеспечение

Документы

Пожалуйста, посетите наш Вики Страница для получения дополнительной информации об этом продукте. Мы будем признательны, если вы поможете нам улучшить документы, исправив ошибки, добавив больше демонстрационных кодов или обучающих программ.

Техническая поддержка

Для технической поддержки, пожалуйста, откройте билет Система поддержки Itead.
