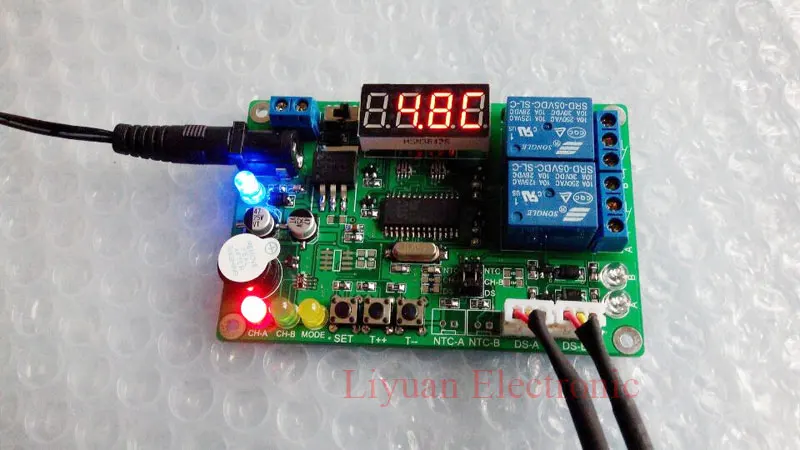

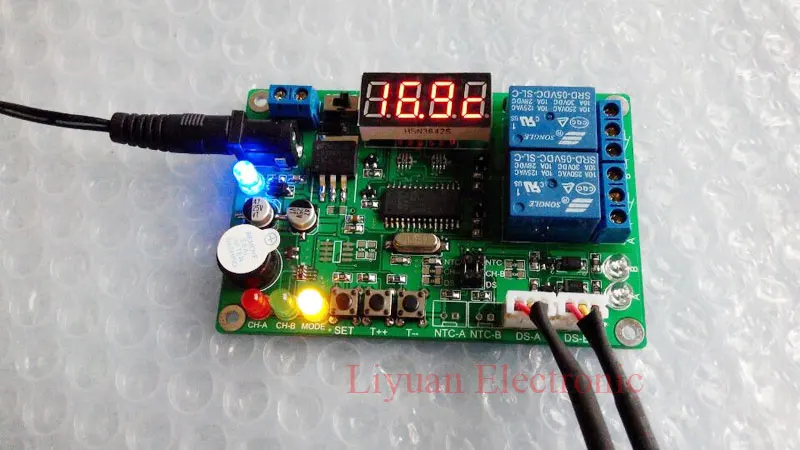

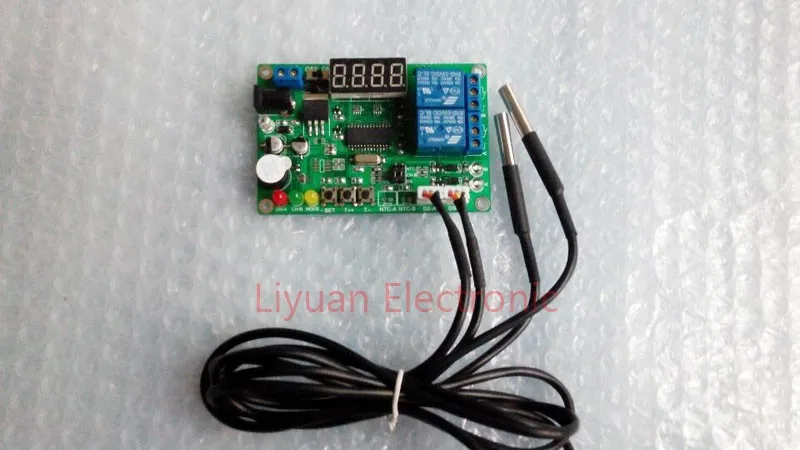

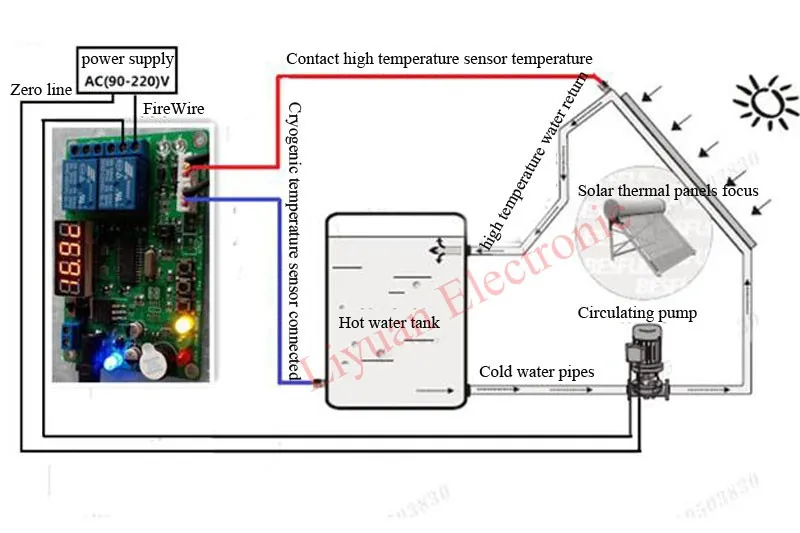

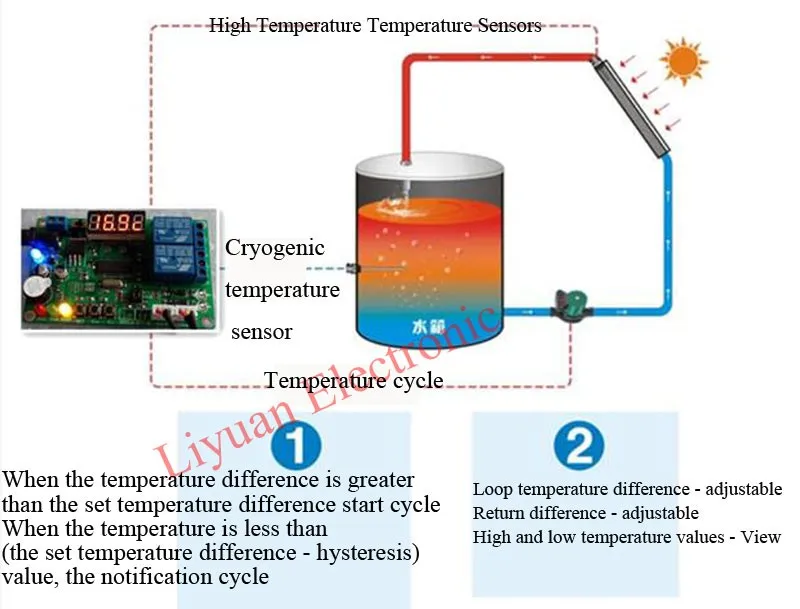

Особенности   Высокоточный цифровой Интеллектуальный контроллер разницы температур в основном используется в системах циркуляции горячей воды и в других случаях. Цифровая температура в реальном времени, низкая температура зоны значение температуры. Разница в высоких температурах и разница в температурах между заданной температурной областью, разница в температурах между нижней частью спины и разница для контроля выходного сигнала Реле горячих и холодных циклов, повышение тепловой эффективности. Использование работы и Управления изоляцией электропитания, запуск и остановка электрооборудования для предотвращения колебаний напряжения вызывают помехи на панели управления.   Описание работы   Этот продукт предназначен для интеграции двух режимов работы: односторонний и двухсторонний режим работы.   Однонаправленный режим: когда DS-A температура минус DS-B выше заданной разницы температур, реле действия, вы можете начать соответствующее оборудование через реле. Когда разница температур ниже заданной разницы температур-когда разница в возврате, реле отключено, Сопутствующее оборудование перестает работать. DS-B больше DS-A, реле не работает.   Двунаправленный режим: когда абсолютное значение разницы между двумя датчиками температуры больше, чем заданная разница температур, реле действия, вы можете начать соответствующее оборудование через реле. Когда разница температур ниже заданной разницы температур-когда разница в возврате, реле отключено, Сопутствующее оборудование перестает работать.   Настройка Пример 1: солнечный циркуляционный горячей воды, Температура Зонд из нержавеющей стали-Низкая Температура зонды> 5,0 градусов, реле, реле разницу назад к 4,5 градусов. Датчик низкой температуры больше, чем датчик температуры, реле не работает.   Набор температурную разницу от 5.0C, гистерезиса установлен на 0,5 градусов, режим установлен на PP 1.   Настройка Пример 1: конвекционная циркуляции воздуха, разница между двумя зонды> 3,0 градусов, реле, реле разницу назад к 2,7 градусов. Гипотермия   Установите разницу температур 3.0C, гистерезис настроен на 0,3 градусов, режим установлен на PP 2.   Технические параметры 1. Контролируйте разницу температур между температурой сравнения/криогенные насосы работают две точки измерения: 1) разница температур между значением температуры = значением-низким значением. 2) Температурный режим работы: высокая температура-низкая температура> настройка температуры, включение выхода, высокая температура-Низкая температура <установка температуры-температура гистерезиса, остановка выхода. 2. Загрузка автоматически обнаруживает количество датчиков, датчик не подключен или не вставлен только зонд зонда, индикатор 0000 отображает полную яркость. 3. Постоянная память: Нажмите кнопку питания снова после выключения последнего набора параметров и рабочего состояния в эксплуатации. Таблица параметров контроллера разницы температурКоличество каналов: 2Датчик: Цифровой зонд DS18B20 Водонепроницаемый (1 метр)Точность обнаружения температуры: 0.1CДисплей Разрешение: 0.1CТочность контроля гистерезиса: 0.1CДиапазон температур: -45C --- 125CВыход мощность привода: 10A, 250VНапряжение питания: 5-24 В постоянного тока 0.1AДисплей: 0,36 дюймовая цифровая трубка, 4Вспомогательный модуль дисплея: красный желтый и зеленый светодиодный, вспомогательные параметры настройкиВход: нажатие кнопкиДоступность: каждое реле закрыто фиолетовым светодиодный индикатором,Сигнал тревоги, сигнал тревоги движения.Размер: 94*62*18 мм, 80 г. Отверстия для позиционирования: 88*56 мм, m3ммПримечание: изначально спроектированные два реле, в правом нижнем углу четыре клеммы белого цвета, но многие покупатели неправильно подходят для всех сварочных работ, поэтому во избежание появления покупателей выбирают не ту линию, В настоящее время мы производим только релейную сварку белых терминалов, которые полностью возможны для большинства покупателей, чтобы купить восстановленные. Новые фотографии и загрузка еще не пришли.Инструкции по проводке: сторона источника питания: синий 2P + является положительным терминалом,-отрицательный, он также может быть непосредственно включен непосредственно с кабелем питания постоянного тока. Шнур питания, плоская трубка, пригодная для использования.Выход s: Используйте релейный выход, графический знак выходного интерфейса: средний общий, графическое соединение обычно закрыто, а другой конец обычно открыт.Процесс загрузкиПодключите источник питания и оборудование к блоку питания контроллера (блок питания 5-24 В)Вставка датчика мощностиМенее двух зондов, дисплей показывает 0000 и сопровождается вспышками LED1, LED2, LED3.Вставьте два зонда, контроллер автоматически считывает сохраненные параметрыЗатем показывает заданную температуру, желтый светодиодный индикатор мигает 3 раза (режим).Затем автоматически Войдите в режим работыЕсть два температурных индикатора для использования символов и светодиодный индикаторРеле и звуковой сигнал.Настройка параметров методНажмите кнопку «SET», красный светильник начнет мигать с установленными температурами, нажмите T + + T, чтобы установить желаемую разницу температур. Дисплей шаблон 7.1CНажмите клавишу SET, которая начинает мигать желтым цветом, на дисплее отображается разница температур, установив разницу, в зависимости от температуры T + + T-чтобы установить разницу. Шаблон дисплея как H 1,2Нажмите клавишу SET, которая начинает мигать зеленым цветом, на дисплее отображается режим настройки, нажмите T + + T-для режима настройки. Шаблон дисплея как PP 2. PP 1 от имени одностороннего режима, PP 2 от имени двустороннего режима.Нажмите клавишу SET, чтобы выйти из настройки, светодиодный индикатор, чтобы показать фактическую измеренную температуру, затем система автоматически сохраняет параметры набора, начала вводить работу.      Специальное примечание: после установки, T + +, T-key настройки, без ключевого действия в течение 4s, система автоматически сохранит текущие настройки параметров, а затем покажет измеренную температуру и режим работы. Нажмите кнопку и удерживайте кнопку автоматически.Пример применения на рис.Примеры применения циркуляции горячей воды на солнечной батарее
