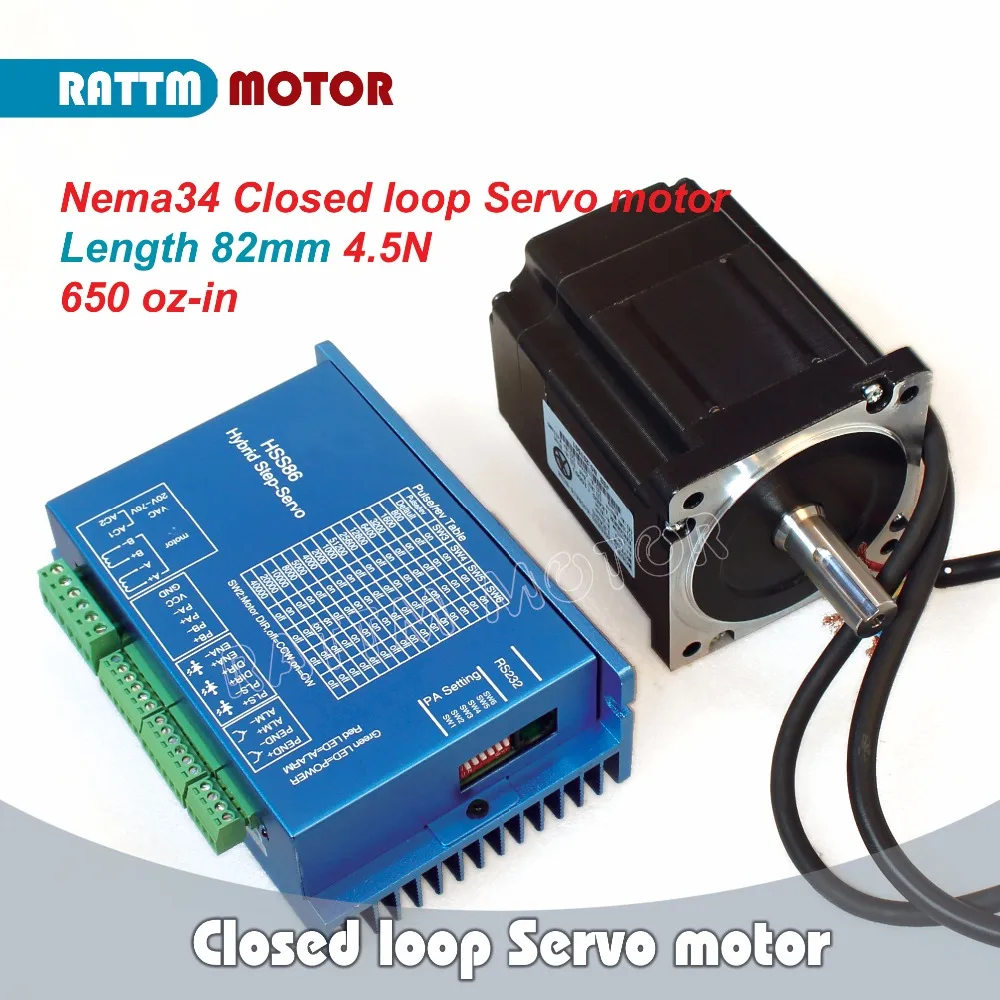

Серводвигатель Rattm CNC Kit Nema34 с замкнутым контуром 4 5нм 6 А 82 мм + 2HSS86H двухфазный

Серводвигатель Rattm CNC Kit Nema34 с замкнутым контуром 4 5нм 6 А 82 мм + 2HSS86H двухфазный

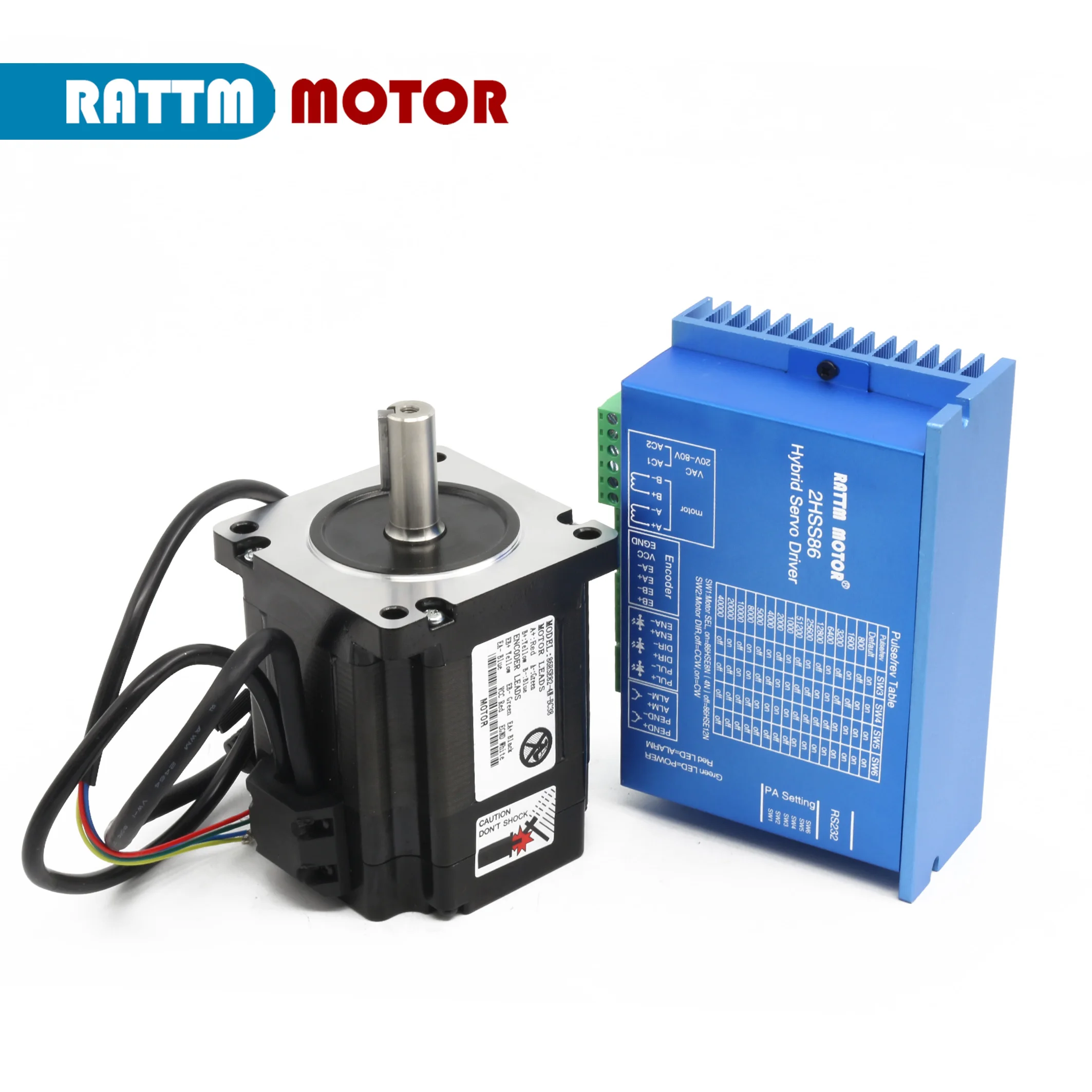

Посылка включает:

1 x86HSE82 4.5нмСерводвигатель с замкнутым контуром

1 xHSS86Серводвигатель

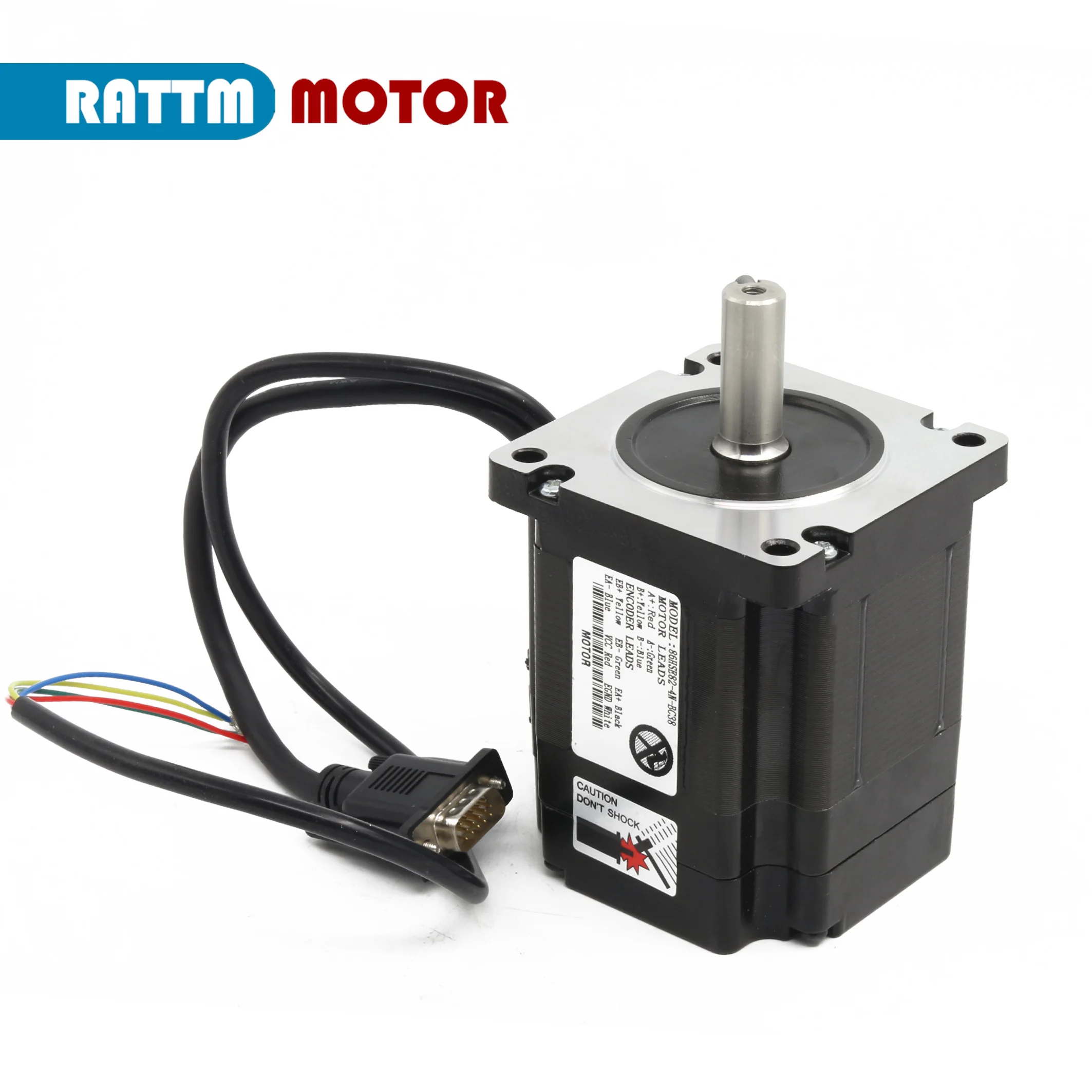

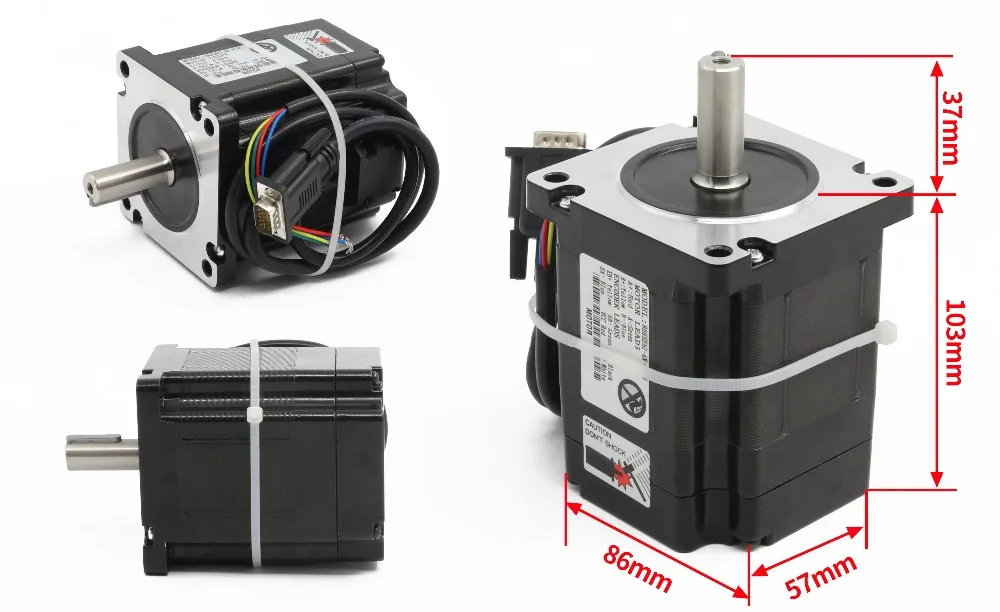

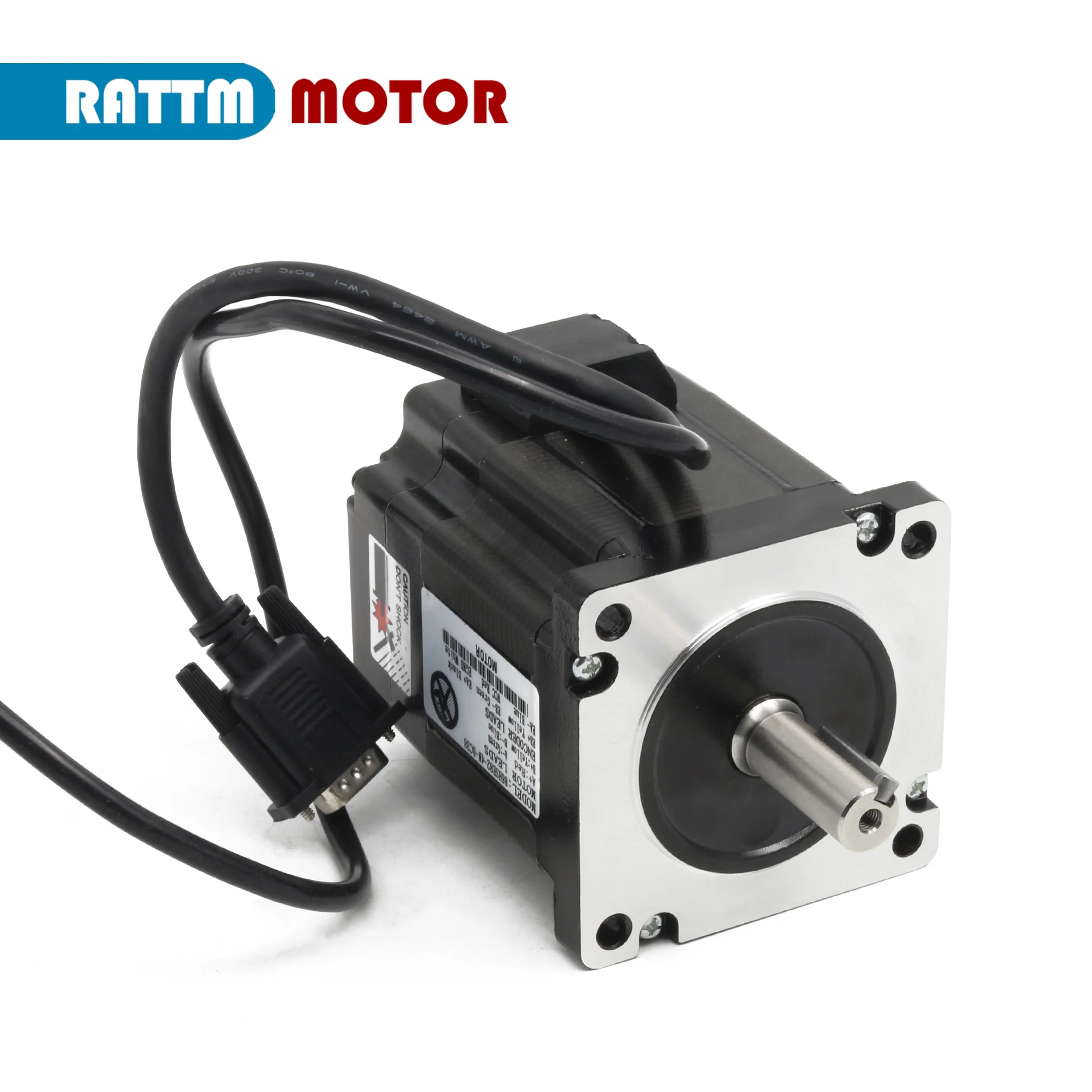

1. Серводвигатель замкнутого цикла

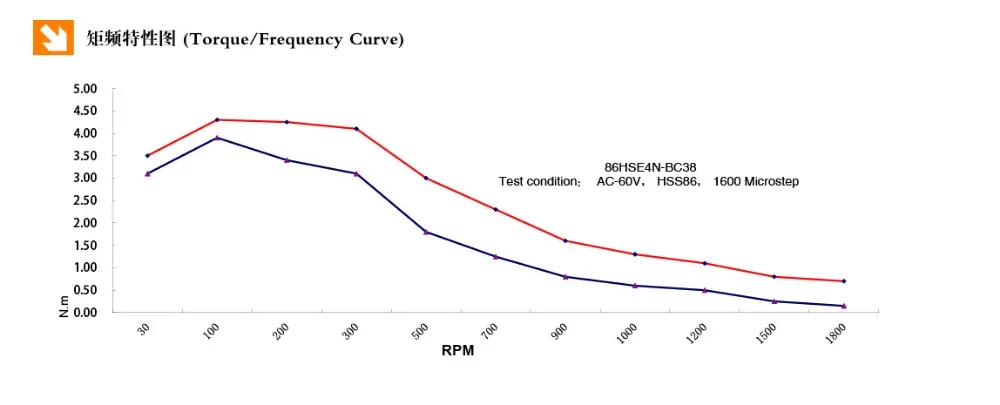

Примечание: синяя кривая-nema34 стандартная кривая крутящего момента шагового двигателя, красная кривая-neam34 кривая крутящего момента замкнутого двигателя

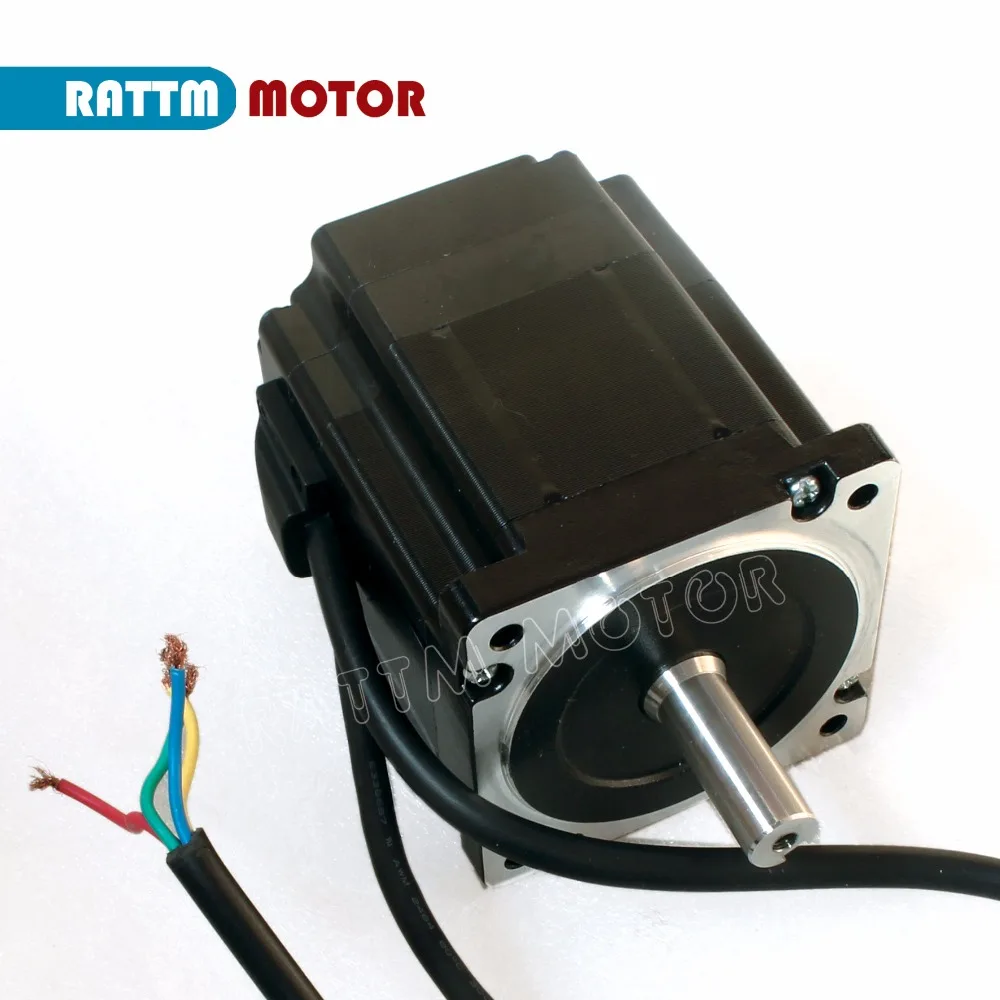

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

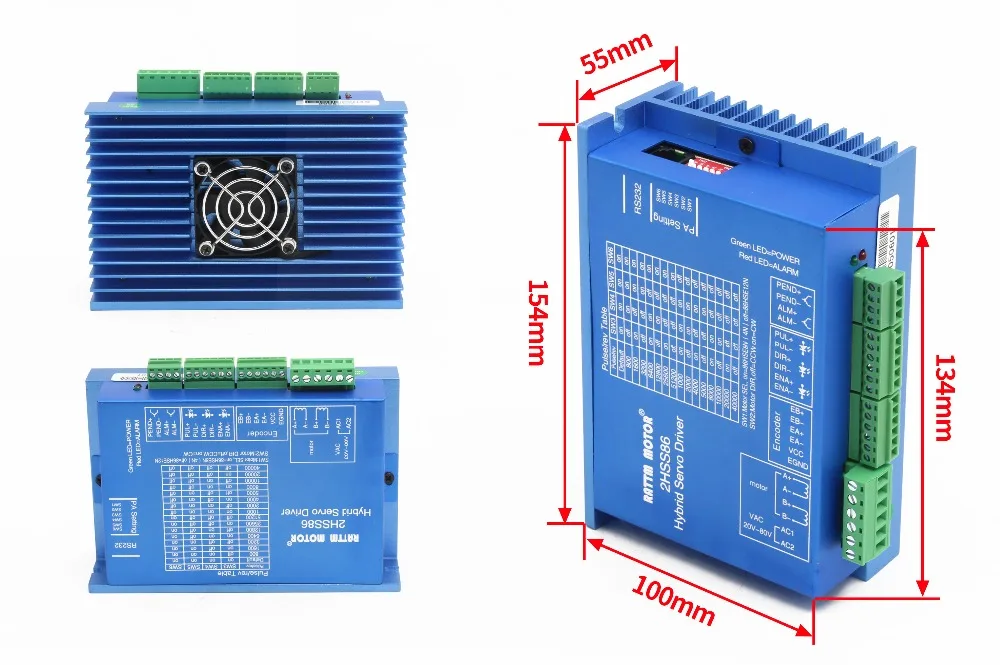

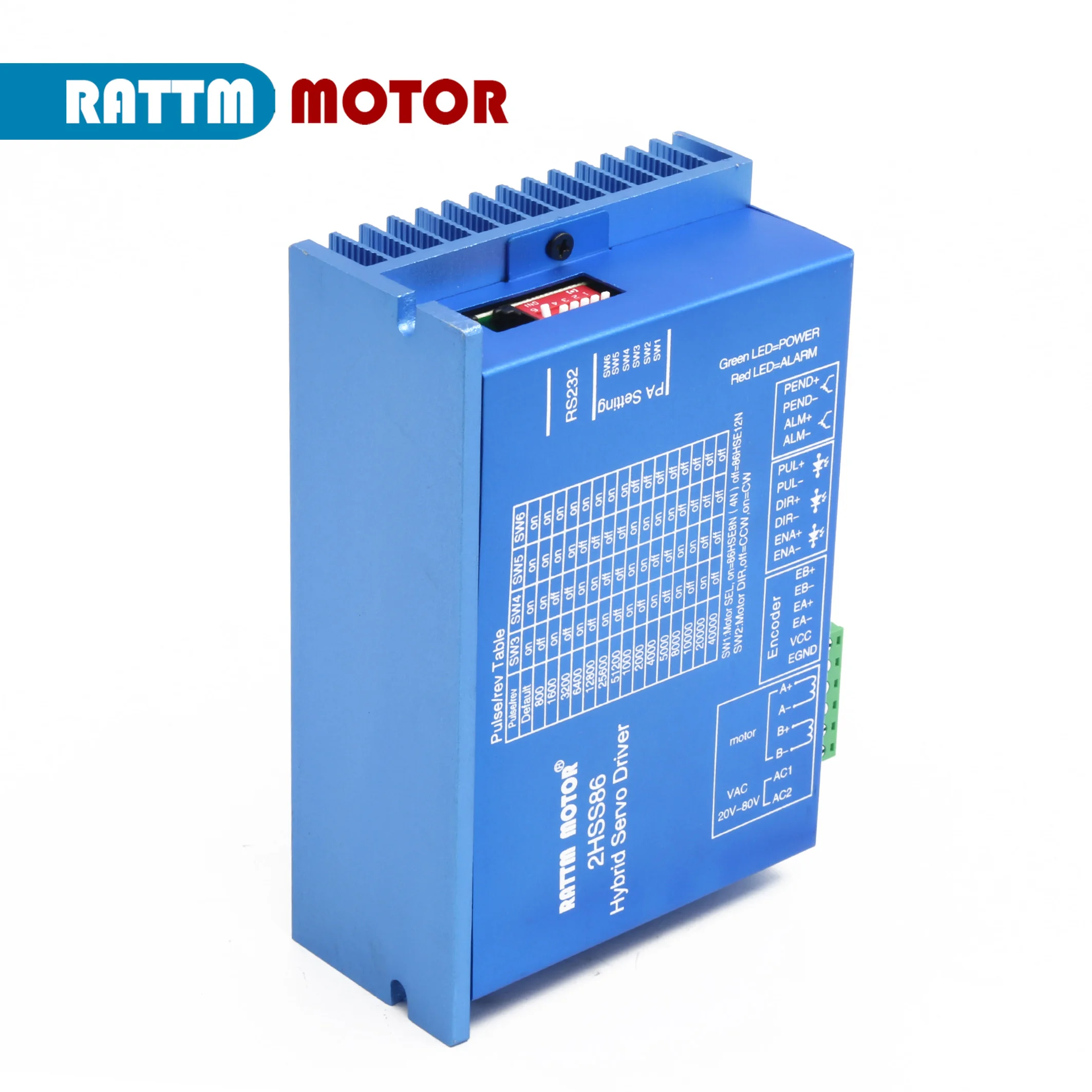

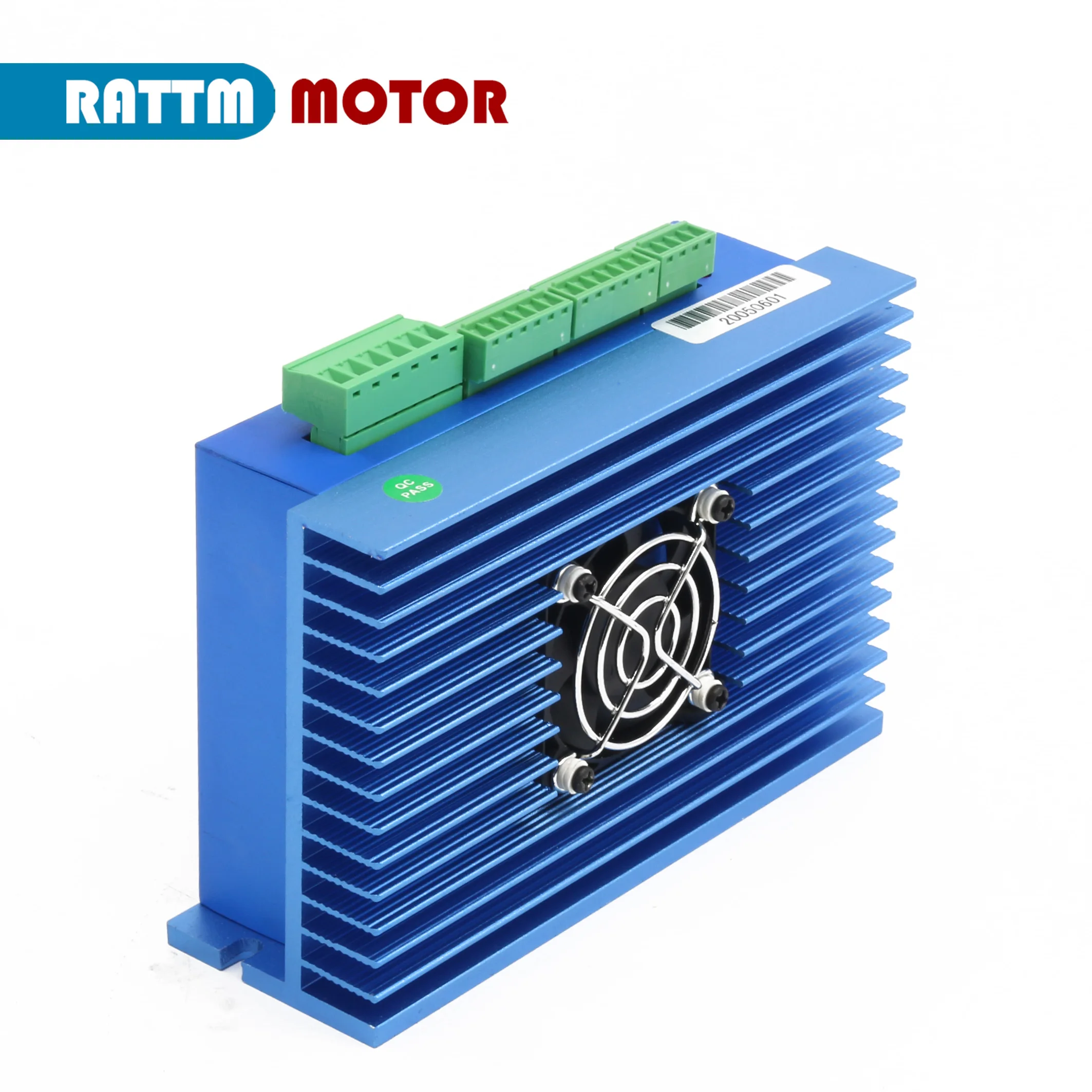

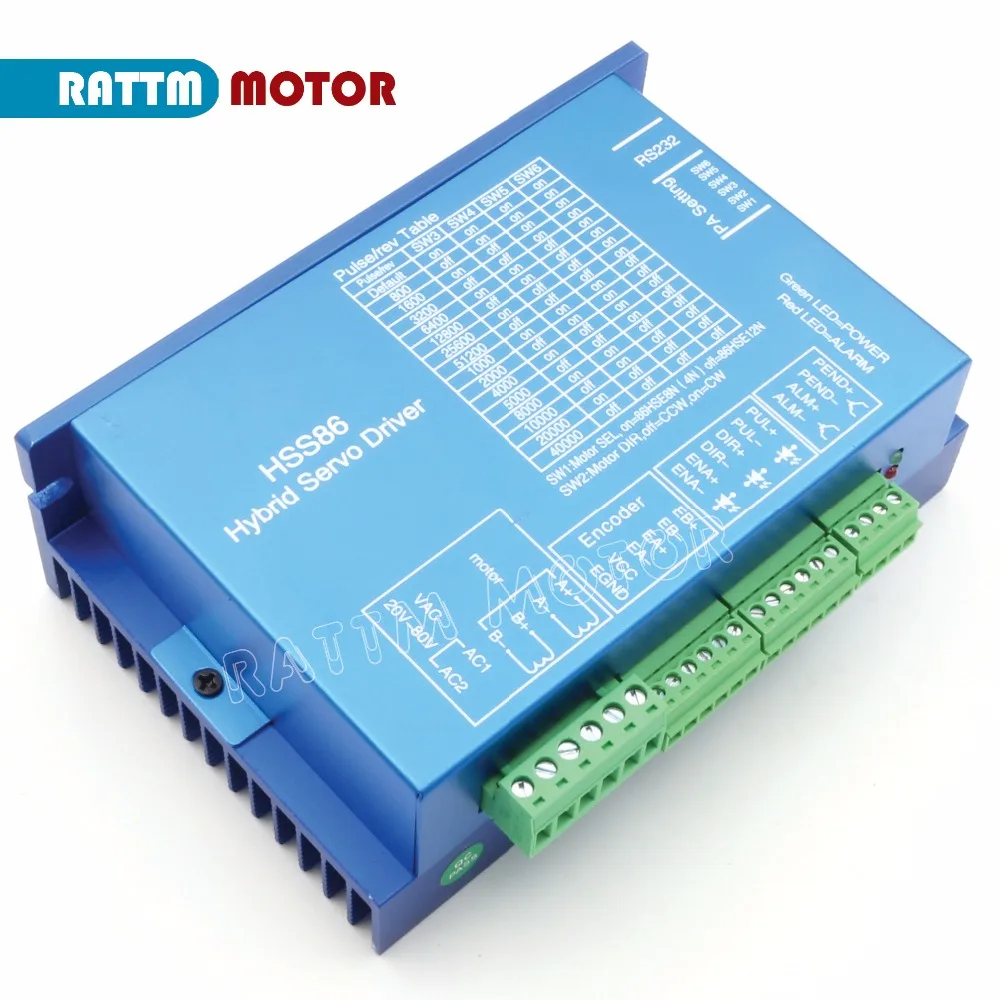

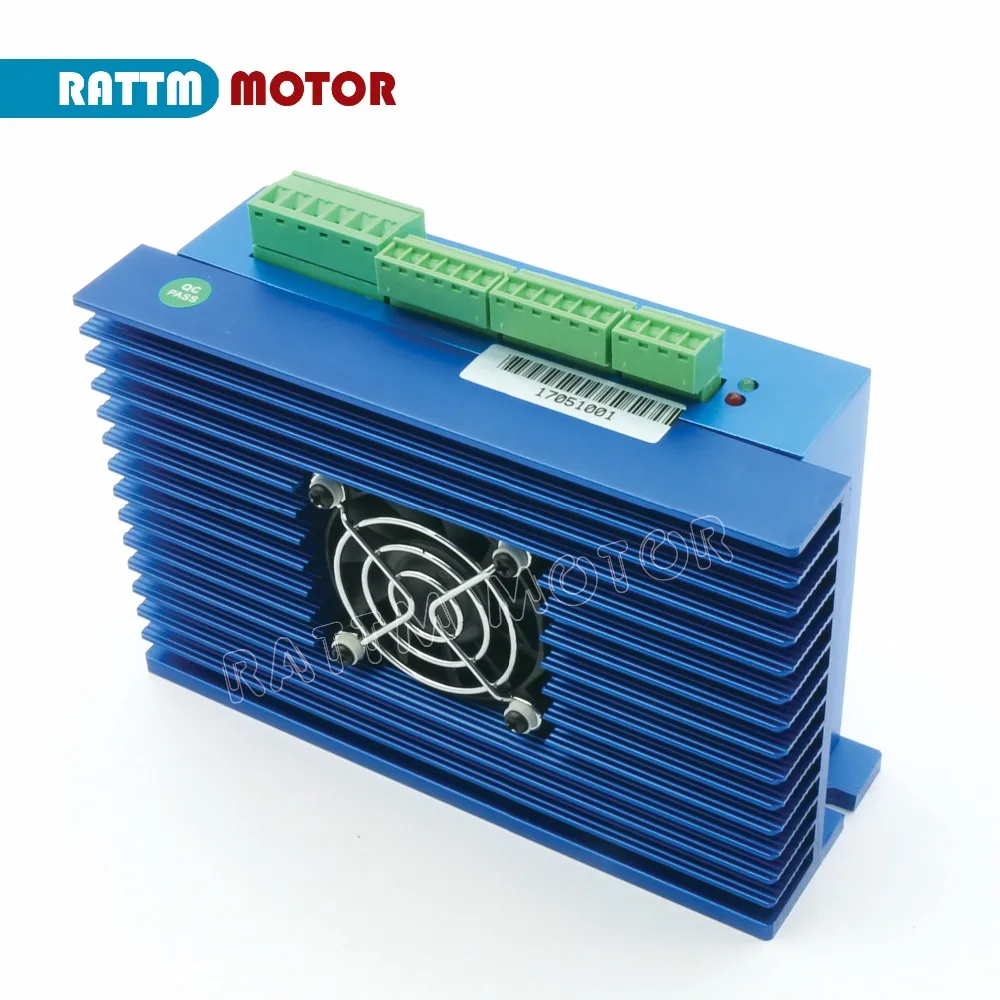

2. HSS86 2-фазный Гибридный шаговый сервопривод

2,1) обзор

HSS86 2 фазы (Национальная ассоциация владельцев электротехнических серии 34 гибридный шаговый сервопривод. Он принимает новое поколение 32 бит DSP и технологии векторного управления, что позволяет избежать шаговый двигатель потери шаги и обеспечить точность мотора. Уменьшение крутящего момента намного ниже, чем открытая петля шагового двигателя, когда он находится на более высокой скорости. Высокая скорость и крутящий момент значительно улучшаются. Между тем контроль тока основан на нагрузке, которая может эффективно снизить температуру двигателя, а затем может продлить срок использования двигателя. Встроенный в положение и сигнал сигнала тревоги могут помочь верхнему монитору контролировать и контролировать. Функция сигнализации с ультра-разницей положения может обеспечить безопасность работы машины. Система замкнутого цикла является идеальным улучшением и хорошей заменой системы открытого цикла, кроме того, она также имеет некоторые функции Серводвигателей переменного тока, но цена составляет всего половину сервопривода переменного тока.

2,2) характеристики

2.2.1 шаговый двигатель замкнутого цикла системы, никогда не теряет шаг.

2.2.2 улучшение выходного крутящего момента двигателя и рабочей скорости.

2.2.3 автоматическая Регулировка тока на основе нагрузки, понижение температуры.

2.2.4 подходит для всех механических условий нагрузки (включая ременный шкив с низкой жесткостью и колесо), нет необходимости регулировать коэффициент усиления.

2.2.5 двигатель работает плавно и с низкой вибрацией, высокая динамическая производительность при ускорении и замедлении.

2.2.6 отсутствие вибрации от высокой скорости до нулевой скорости.

2.2.7 привод nema 34 серии замкнутый цикл шаговый двигатель.

2.2.8 частота отклика импульсов может достигать 200 кГц.

2.2.9 16 видов выбор микрошагов, самый высокий 51200 микрошагов/оборотов.

2.2.10 Диапазон напряжения: AC24 ~ 70V или DC30V ~ 100V.

2.2.11 функция защиты от перегрузки по току, перенапряжения и положения.

2,3) Электрический параметр
