L9110S h мост шаговый двигатель двойной DC драйвер шагового двигателя плате

Описание:

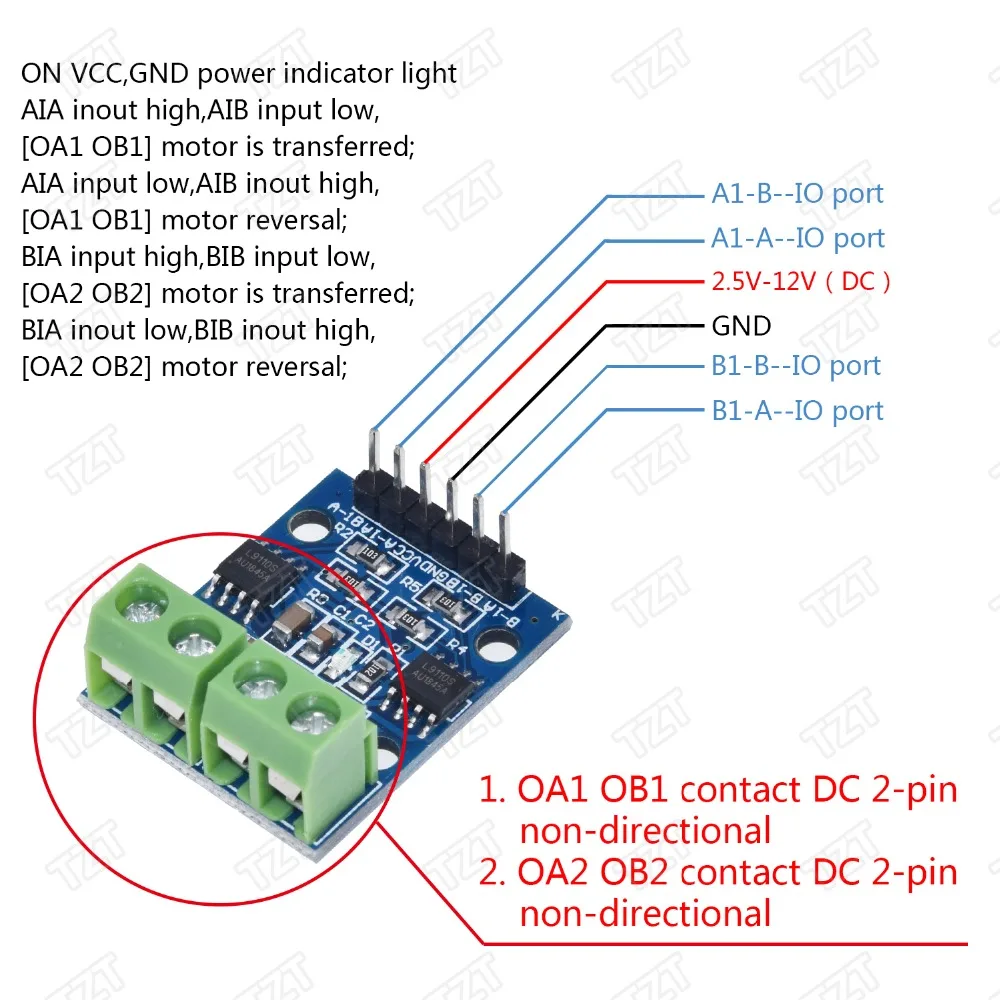

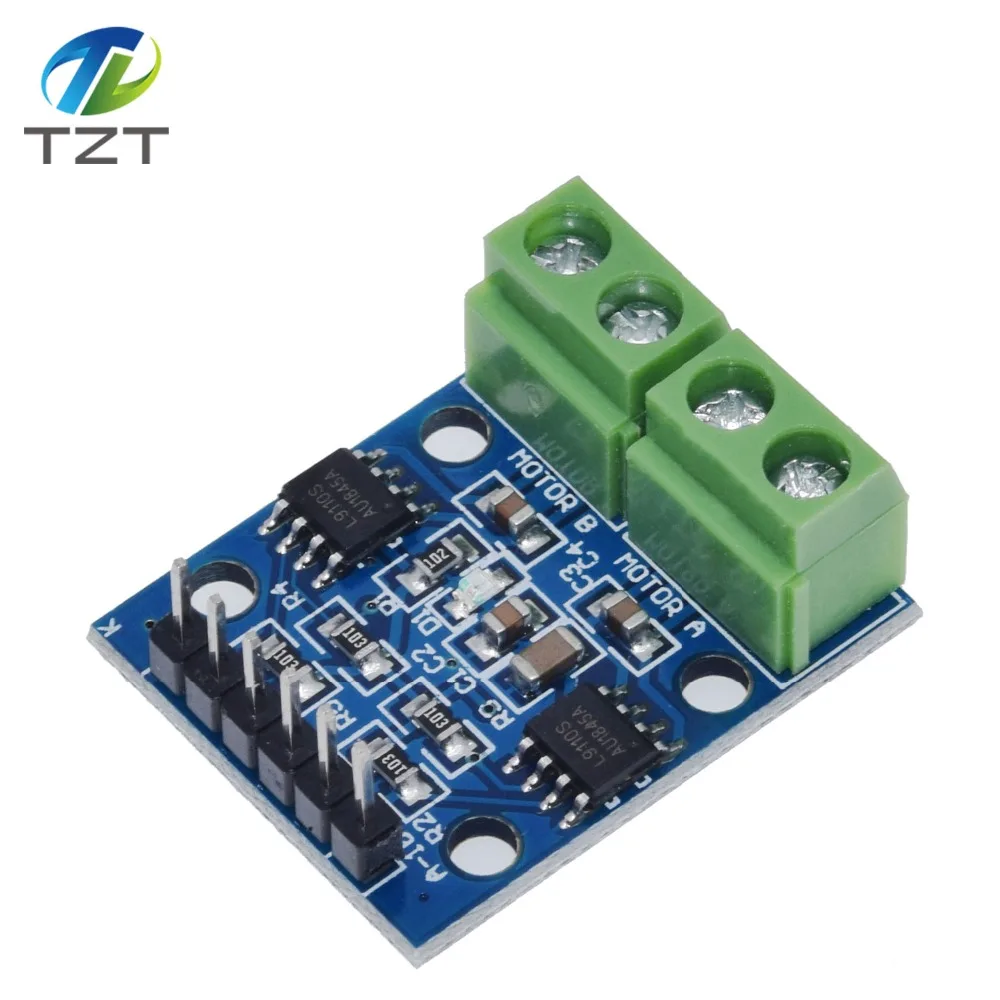

На плате Два чипа управления двигателем L9110S
Модуль может одновременно двух устройств двигатели постоянного тока или 4-х проводной 2-фазный шаговый двигатель
Входное напряжение модуля: 2,5-12 В
Мощность непрерывного тока 800 мА на канал

1. Низкий Статический рабочий ток
2. Мощность Напряжение питания: DC2.5-12V
3. Каждый канал имеет непрерывный ток на выходе 800 мА
4. Низкое давление насыщения
5. Выходной уровень TTL/CMOS совместим, может быть подключен непосредственно к процессору
6. Выход встроенного зажимного диода, применим к восприятельной нагрузке
7. Управление и привод интегрированы в ИС
8. Имеет функцию защиты от высокого давления pin
9. Рабочая температура: 0-80 °

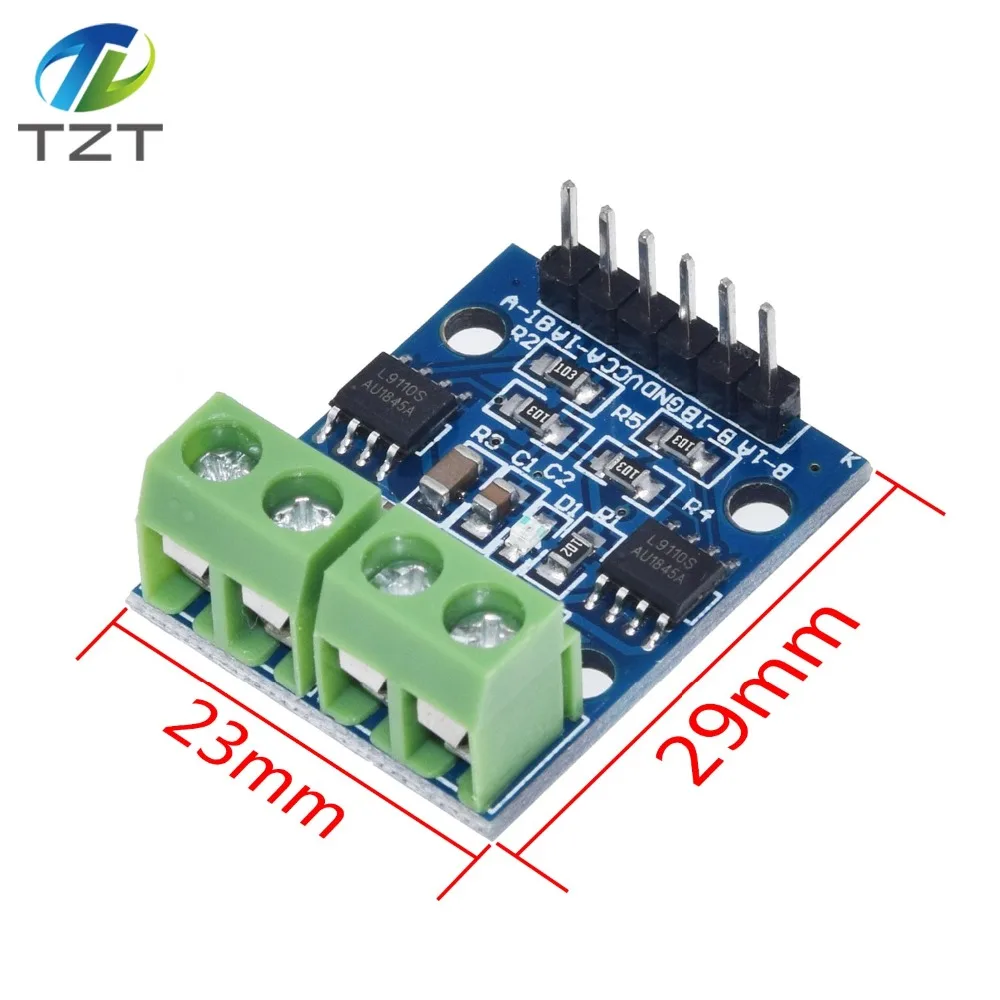

10. Размер: 29,2 (мм) X 23 (мм)


51 тестовый код:

# Включает <reg51.h>

Двигатель sbit _ A _ 1 = P0 ^ 0;

Двигатель sbit _ A _ 2 = P0 ^ 1;

Двигатель sbit _ B _ 1 = P0 ^ 2;

Двигатель sbit _ B _ 2 = P0 ^ 3;

Задержка аннулирования (беззнаковая длительная эксплуатация)

{

Пока (cnt --);

}

Аннулирование вперед (аннулирование)

{

Мотор _ A _ 1 = 1;

Двигатель _ A _ 2 = 0;

MOTOR_B_1 = 1;

Moto _ B _ 2 = 0;

}

Пустоты назад (пустоты)

{

Двигатель _ A _ 1 = 0;

Двигатель _ A _ 2 = 1;

Moto _ B _ 1 = 0;

Moto _ B _ 2 = 1;

}

Void main(void)

{

EX0 = 1;

EX1 = 1;

EA = 1;

Пока (1)

{

Вперед ();

Задержка (30000);

Назад ();

Задержка (30000);

}

}

• 1 шт. * плата контроллера шагового двигателя H-bridge с двумя драйверами двигателя постоянного тока L9110S
