12В 24В 36В 48В Авто 60А Солнечный контроллер заряда IT6415nd pv зарядка MPPT контроллер|charger

12В 24В 36В 48В Авто 60А Солнечный контроллер заряда, IT6415nd pv зарядка MPPT контроллер

Максимальная 150 вольт dc системы **

RS-232, RS-485 и порт

IT6415ND

• Номинальный ток заряда/разряда 60A
• PV вход Макс. Мощность 3200 Вт
• 12 В/24 В/36 В/48 В напряжение системы и автоматическая работа *

* Настройка «автоматическая работа» позволяет контроллеру автоматически обнаруживать напряжение системы при запуске.

** Напряжение массива никогда не должно превышать максимальное входное напряжение PV. Обратитесь к информации о модуле солнечной батареи, чтобы определить наиболее ожидаемый массив ЛОС (напряжение открытого замыкания), как это определяется самой низкой ожидаемой температурой окружающей среды для расположения системы.

Контроллер является высококачественным продуктом промышленного класса, основанным на многофазной технологии синхронного выпрямления и обладает высокой эффективностью и надежностью. Характеристики перечислены ниже:

12 В/24 В/36 В/48 в системы постоянного тока напряжения.

Умный алгоритм отслеживания, который обнаруживает и поддерживает работу на пиковой точке мощности солнечной батареи с эффективностью отслеживания до 99.7%.

Многофазная синхронная технология выпрямления обеспечивает максимальную эффективность преобразования до 98.7%.

Высокая эффективность преобразования при небольшой зарядке питания с многофазным децентрализованным контролем мощности и улучшает генерируемую энергию.

Архитектура двойных процессоров с высокой скоростью и производительностью улучшает скорость отклика и оптимизирует производительность системы.

Технология многофазного управления, оптимизирует плавность зарядного тока, уменьшает пульсацию и повышает эффективность генерирования системы.

Отличный дизайн EMC.

Отличная теплоотдача. С помощью интеграции корпуса радиатора из литого алюминия контроллер может быть естественным охлаждением.

128*64 матричный ЖК-дисплей интуитивно отображает данные и состояние, 6 комбинаций кнопок для легкой работы.

RS-232, CAN, RS-485 порты ЧЕРЕЗ открытый стандартный протокол Modbus поддерживаются для удовлетворения различных случаев спроса.

Поддержка 4 предпрограммы зарядки: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский.

Несколько методов контроля нагрузки поддерживаются для удобства по-разному.

Защита: над температурой, над зарядкой, PV и нагрузкой короткие, PV (батареи) Реверсивные, PV защита обратного тока в ночное время, защита от перегрузки по току.

Фактический дисплей питания и функция записи позволяют проверять данные каждый день, каждый месяц и каждый год.

Функция записи: все рабочие журналы и журналы сигнализации записаны.

Обновление прошивки: удобство послепродажного обслуживания и обслуживания.

Контроллер оснащен встроенным алгоритмом нечеткого управления, который максимизирует энергию от солнечного модуля (ов) и заряжает аккумулятор.

Процесс зарядки аккумулятора был оптимизирован для длительного срока службы батареи и улучшенной производительности системы. Комплексная Самостоятельная Диагностика и функции электронной защиты могут предотвратить повреждение от ошибок установки или ошибок системы.

Технические характеристики

Механические:

Д x Ш x В

IT3415ND440x231x110мм

Вес нетто: 5,9 кг

Клемма: 35 мм2

Монтажное отверстие: Φ10 (M8)

Экологические параметры

ЖК-дисплей Temp-20C-+ 70C

Температура окружающей среды-25C-+ 55 C

Температура хранения-30C-+ 85C

Влажность 95% Н. С.

Корпус IP20

Защита

Солнечная Входная короткая защита

Защита от полярности на солнечной батарее

Солнечный вход защита обратного тока в ночное время

Защита от обратной полярности аккумулятора

Защита от перенапряжения батареи

Защита от перезарядки аккумулятора

Защита от перегрева батареи

Защита от короткого отключения нагрузки

Защита от перегрузки

Контроллер защиты от перегрева

Аббревиатура

HVDРазъединение высокого напряжения

LVDОтключение низкого напряжения

OVTПерегрев

UVWПредупреждение о напряжении

Внимание:

1. Если ваш адрес удален DHL или FedEx, мы отправим другой экспресс-почтой

2. мы можем снизить некоторые цены за меньшую таможенную пошлину при доставке, пожалуйста, оставьте стоимость продукта, который вы хотите, чтобы мы декларировали, в противном случае, мы объявим По нашему опыту; и мы не будем нести высокую стоимость тарифа, покупатель должен нести reponsibility самостоятельно.

3. Клиенты изБразилияПожалуйста, оставьте номер CPF или номер CNPJ, в противном случае компания по транспортировке откажется от транспортировки;

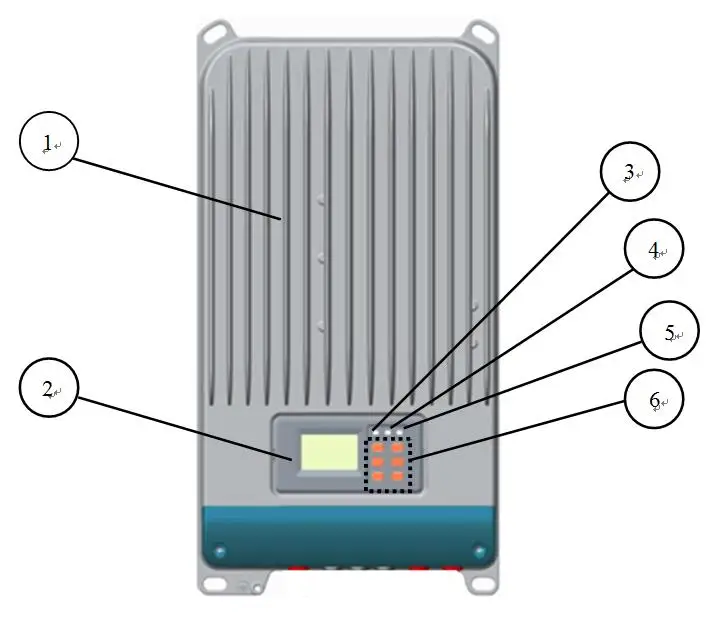

1-радиатор

Алюминиевый радиатор для рассеивания тепла контроллера.

2-жк-дисплей

Отображение состояния и данных.

Светодиодный индикатор с 3 батареями

Три состояния светодиодного индикатора батареи показывают состояние зарядки.

4-зарядный светодиодный индикатор

Укажите, что аккумулятор заряжается или нет.

Светодиодный индикатор 5 неисправностей

Укажите, что контроллер неисправен.

6 кнопок

Просматривайте или изменяйте все параметры.

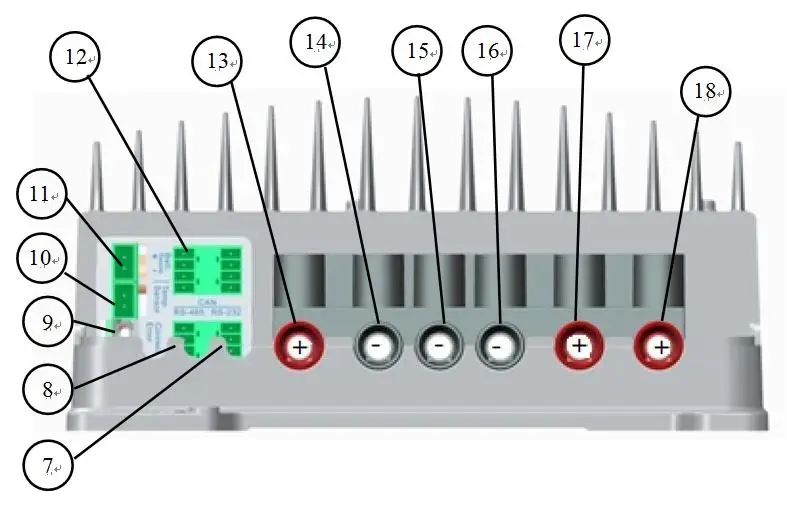

Порт 7 RS-232

Контроллер монитора с помощью ПК и программного обеспечения контроллера обновления.

Порт 8 RS-485

Контроллер монитора с помощью ПК и программного обеспечения контроллера обновления.

9-аккумулятор RTC

Питание от RTC, модель батареи CR2032.

10-дистанционный порт датчика температуры (MC1.5-5.08-2L)

Подключение к RTS (Дистанционный датчик температуры, опционально) для удаленного контроля температуры батареи.

11-дистанционный порт датчика напряжения батареи (MC1.5-5.08-2L)

Подключение к RBVS (Дистанционный датчик напряжения батареи) для обеспечения точного измерения напряжения батареи.

12-can автобусный порт (MC1.5-3.81-4L)

Общаться с другими устройствами CAN BUS через пользовательский протокол нашей компании.

13-солнечный положительный терминал

Подключение к питанию для солнечного положительного терминала

14-солнечный отрицательный терминал

Подключение к питанию для солнечного отрицательного терминала.

15-нагрузочный отрицательный терминал

Подключение питания для нагрузки отрицательного терминала.

16-батарейный отрицательный терминал

Подключение питания для отрицательного аккумулятора.

17-батарейный положительный терминал

Подключение питания для положительного терминала батареи.

18-нагрузочный положительный терминал

Подключение к нагрузке для положительного терминала.

Включение + таймер:

Кривые эффективности преобразования:
