Контроллер заряда IT6415ND PV mppt 12 В 24 в 36 48 автоматический регулятор солнечной

IT6415ND PV mppt контроллер зарядного устройства, 12v 24v 36v 48v автоматический 150v 60a солнечный регулятор

Максимальная 150 вольт dc системы **

RS-232, RS-485 и порт

IT6415ND

• Номинальный ток заряда/разряда 60A
• PV вход Макс. Мощность 3200 Вт
• 12 В/24 В/36 В/48 В напряжение системы и автоматическая работа *

* Настройка «автоматическая работа» позволяет контроллеру автоматически обнаруживать напряжение системы при запуске.

** Напряжение массива никогда не должно превышать максимальное входное напряжение PV. Обратитесь к информации о модуле солнечной батареи, чтобы определить наиболее ожидаемый массив ЛОС (напряжение открытого замыкания), как это определяется самой низкой ожидаемой температурой окружающей среды для расположения системы.

Контроллер является высококачественным продуктом промышленного класса, основанным на многофазной технологии синхронного выпрямления и обладает высокой эффективностью и надежностью. Характеристики перечислены ниже:

12 В/24 В/36 В/48 в системы постоянного тока напряжения.

Умный алгоритм отслеживания, который обнаруживает и поддерживает работу на пиковой точке мощности солнечной батареи с эффективностью отслеживания до 99.7%.

Многофазная синхронная технология выпрямления обеспечивает максимальную эффективность преобразования до 98.7%.

Высокая эффективность преобразования при небольшой зарядке питания с многофазным децентрализованным контролем мощности и улучшает генерируемую энергию.

Архитектура двойных процессоров с высокой скоростью и производительностью улучшает скорость отклика и оптимизирует производительность системы.

Технология многофазного управления, оптимизирует плавность зарядного тока, уменьшает пульсацию и повышает эффективность генерирования системы.

Превосходный EMC дизайн.

Отличная рассеивания тепла. С помощью интеграции корпуса радиатора из литого алюминия контроллер может быть естественным охлаждением.

128*64 матричный ЖК-дисплей интуитивно отображает данные и состояние, 6 комбинаций кнопок для легкой работы.

RS-232, CAN, RS-485 порты ЧЕРЕЗ открытый стандартный протокол Modbus поддерживаются для удовлетворения различных случаев спроса.

Поддержка 4 предпрограммы зарядки: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский.

Несколько методов контроля нагрузки поддерживаются для удобства по-разному.

Защита: над температурой, над зарядкой, PV и нагрузкой короткие, PV (батареи) Реверсивные, PV защита обратного тока в ночное время, защита от перегрузки по току.

Фактический дисплей питания и функция записи позволяют проверять данные каждый день, каждый месяц и каждый год.

Функция записи: все рабочие журналы и журналы сигнализации записаны.

Обновление прошивки: удобство послепродажного обслуживания и обслуживания.

Контроллер оснащен встроенным алгоритмом нечеткого управления, который максимизирует энергию от солнечного модуля (ов) и заряжает аккумулятор.

Процесс зарядки аккумулятора был оптимизирован для длительного срока службы батареи и улучшенной производительности системы. Комплексная Самостоятельная Диагностика и функции электронной защиты могут предотвратить повреждение от ошибок установки или ошибок системы.

Технические характеристики

Механический:

Д x Ш x В

IT3415ND440x231x110mm

Чистая Вес: 5,9 кг

Терминал: 35mm2

Монтажное отверстие: Φ10(M8)

Параметры окружающей среды

ЖК-дисплей Temp -20C - + 70C

Температура окружающей среды-25C - + 55 C

Температура хранения-30C - + 85C

Влажность 95% Н. С.

Корпус IP20

Защита

Солнечная Входная сила короткая защита

Защита от полярности на солнечной батарее

Солнечный вход защита обратного тока в ночное время

Батарея обратной полярности

Защита от перенапряжения батареи

Защита от перезарядки аккумулятора

Защита от перегрева батареи

Нагрузки короткая от отключения

Нагрузки перегрузки защиты от разъединения

Контроллер защиты от перегрева

Аббревиатура

HVDДисконнектор высокого

LVD растущий светРазъединение низкого напряжения

ОВТЗащита от перегрева

UVWПониженного напряжения предупреждение

Внимание:

1. Если ваш адрес находится в удаленной зоне по DHL или FedEx, мы отправим другой экспресс-почтой

2. Мы можем снизить некоторые цены за меньшую таможенную пошлину при доставке, пожалуйста, оставьте стоимость продукта, который вы хотите, чтобы мы декларировали, в противном случае, мы объявим По нашему опыту; И мы не будем нести высокую стоимость тарифа, покупатель должен нести reponsibility самостоятельно.

3. Клиенты изБразилияПожалуйста, оставьте номер CPF или номер CNPJ, в противном случае компания по транспортировке откажется от транспортировки;

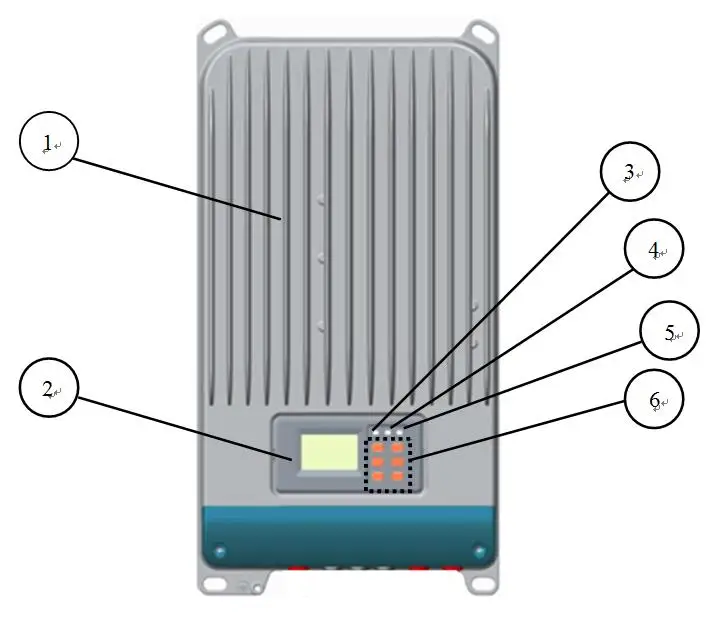

1-теплоотвод

Алюминиевый радиатор для рассеивания тепла контроллера.

2-ЖК-дисплей

Отображение состояния и данных.

Светодиодный индикатор с 3 батареями

СВЕТОДИОДНЫЙ индикатор заряда в трех состояниях.

4-зарядки светодиодный индикатор

Укажите, что аккумулятор заряжается или нет.

Светодиодный индикатор 5 неисправностей

Укажите, что контроллер неисправен.

6-кнопки

Просматривайте или изменяйте все параметры.

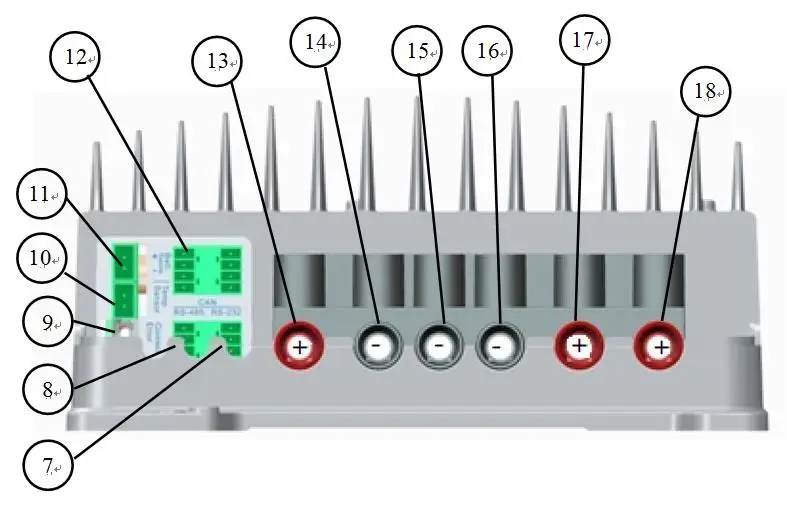

7 - RS-232 порт

Контроллер монитора с помощью ПК и программного обеспечения контроллера обновления.

8 - RS-485 порт

Контроллер монитора с помощью ПК и программного обеспечения контроллера обновления.

9-аккумулятор RTC

Питание от RTC, модель батареи CR2032.

10-дистанционное Температура Сенсор порт (MC1.5-5.08-2L)

Подключение к RTS (Дистанционный датчик температуры, опционально) для удаленного контроля температуры батареи.

11-дистанционное Батарея Напряжение Сенсор порт (MC1.5-5.08-2L)

Подключение к RBVS (Дистанционный датчик напряжения батареи) для обеспечения точного измерения напряжения батареи.

12-подключению CAN-шины порт (MC1.5-3.81-4L)

Общаться с другими устройствами CAN BUS через пользовательский протокол нашей компании.

13-Солнечный положительный полюс

Подключение к питанию для солнечного положительного терминала

14-Солнечный отрицательной клемме

Подключение к питанию для солнечного отрицательного терминала.

15-нагрузки отрицательной клемме

Подключение питания для нагрузки отрицательного терминала.

16-Батарея отрицательной клемме

Подключение питания для отрицательного аккумулятора.

17-Батарея положительный полюс

Подключение питания для положительного терминала батареи.

18-нагрузки положительный полюс

Подключение к нагрузке для положительного терминала.
