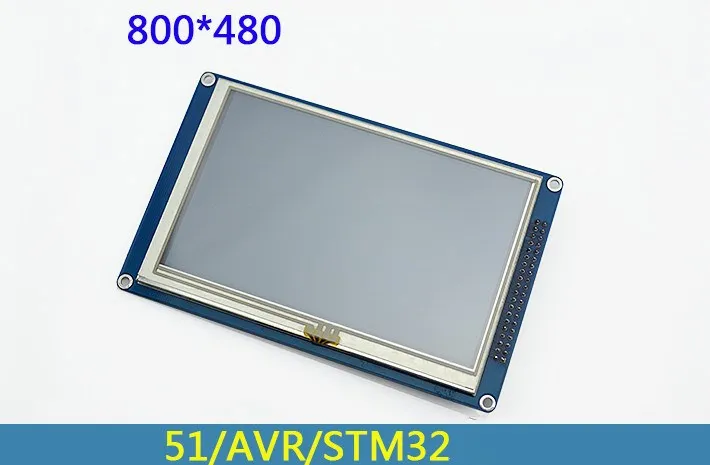

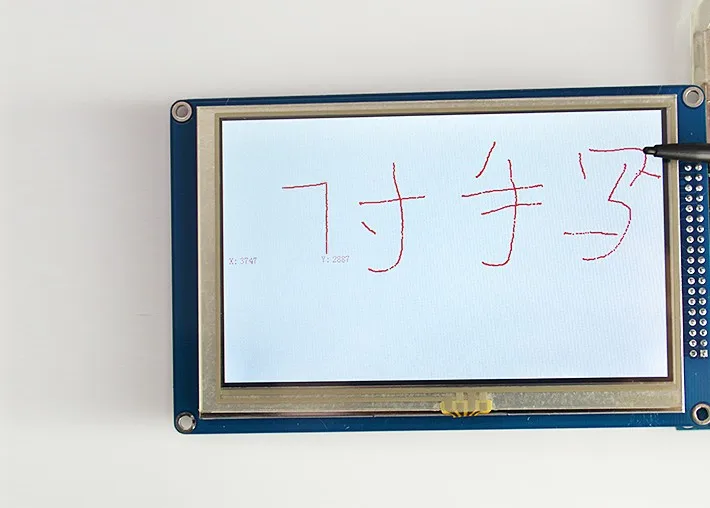

ЖК дисплей TFT диагональю 7 0 дюйма 800*480 модуль сенсорной панели xpt2046 или без

---

Применимый Процессор: 51, AVR, STM32, PIC, MSP430, DSP, ARM и т. д.

Описание:

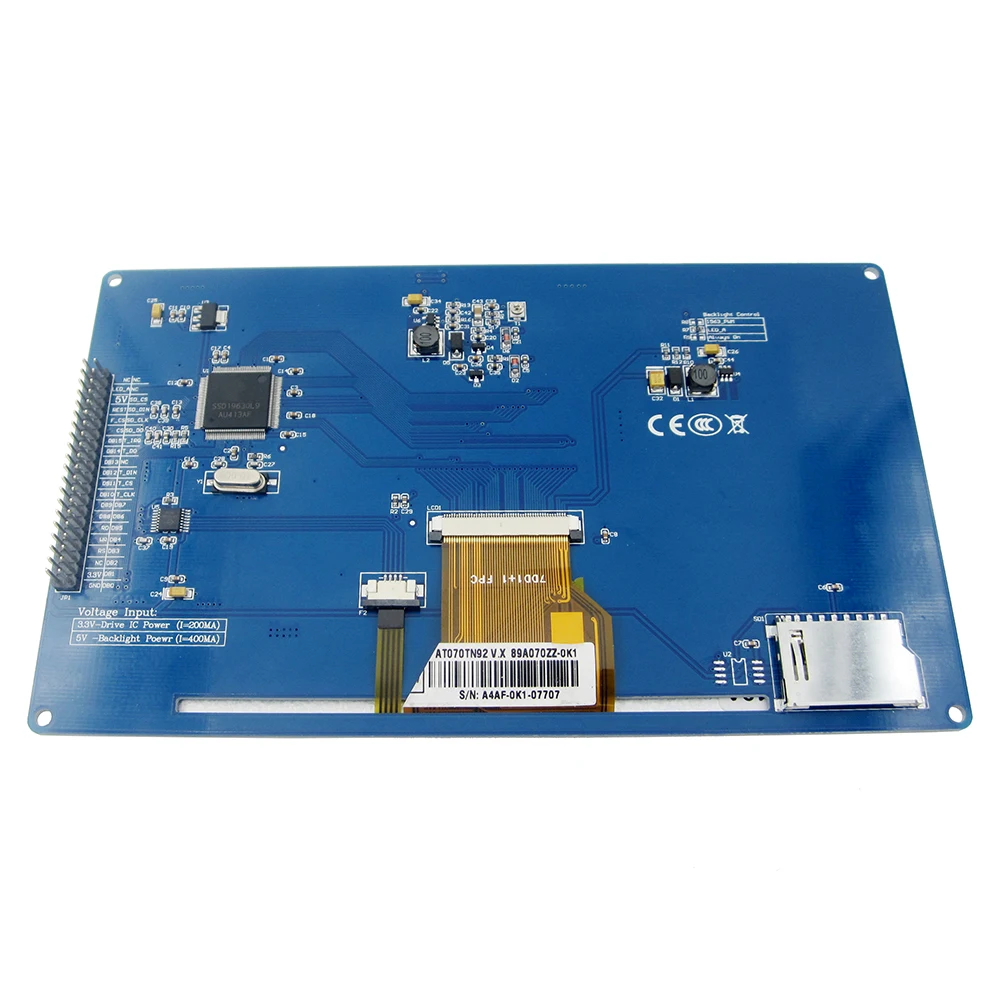

Это 7 "на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей модуль может быть легко контролируется MCU, таких как 8051, PIC, AVR, и руки. Он может быть использован в любых встроенных системах, которые требуют отображения высокого качества красочного изображения. В модуле используется ЖК-контроллер SSD1963. Этот ЖК-дисплей имеет превосходное качество дисплея и очень широкий угол обзора, пожалуйста, посмотрите фотографии образцов, они снимаются непосредственно с ЖК-дисплея. Жидкокристаллический жидкокристаллический дисплей 7 дюймов представляет собой трансмиссионный транзистор с аморфной тонкой пленкой (TFT) в качестве устройств переключения. Этот продукт состоит из TFT LCD панели, драйвера ICs, FPC и блока подсветки. В следующей таблице описаны особенности LW500AC9001. SSD1963-это контроллер отображения 1215K байтового буфера для поддержки графического содержимого до 864x480x24 бит. Он также оснащает параллельные MCU интерфейсы различной ширины шины для получения графических данных и команд от MCU. Интерфейс дисплея поддерживает общий ЖК-драйвер без оперативной памяти с глубиной цвета до 24 бит-пикселя.   Особенности: 1) Если вы не выберете сенсорную панель: Не включая сенсорный IC, не включая сенсорный экран Другие функции совместимы с сенсорной панелью   2) Если вы выберете сенсорную панель: ЖК-дисплей Размеры: 7,0 дюймов (диагональ) Элемент драйвера: активная матрица A-Si TFT Режим отображения: Обычно Белый, трансмиссионный Высокое разрешение: 1152000 точек (800x3(RGB) x 480) SSD1963 Сенсорная панель контроллера Шаг точки: 0,0642 (Ш) X 0,1790 (В) мм Активная область: 154,08 (Ш) X 85,92 (В) Размер модуля: 164,9 (w)X100.0(H)x5.7(D) мм Обработка поверхности: Антибликовое покрытие Цветовая гамма: RGB-полоска Вес модуля: 410 г Интерфейс: Цифровой Черный свет: светодиодный фонарь с подсветкой На тонкопленочных транзисторах на тонкоплёночных транзисторах Мощность (pin имя: 3,3 V): Мощность экрана 2,8-3,3 V; Не используйте 5V, все вытащить шпильку напряжения на модуле Не может быть больше, чем 3,3 V. Подсветка источника питания (pin имя: 5V): Подсветка диапазон мощности 4,5-7V. Тип интерфейса: 8080 Параллельный 16 бит Рабочая температура: -20 ~ + 70 градусов по Цельсию Температура хранения: -30 ~ + 80 градусов по Цельсию Применение: портативная навигация, PMP (персональный мультимедийный плеер), MP4 приложение, DVB-S, игры.     Предупреждение: все данные порт напряжение не может превышать 3,6 V.

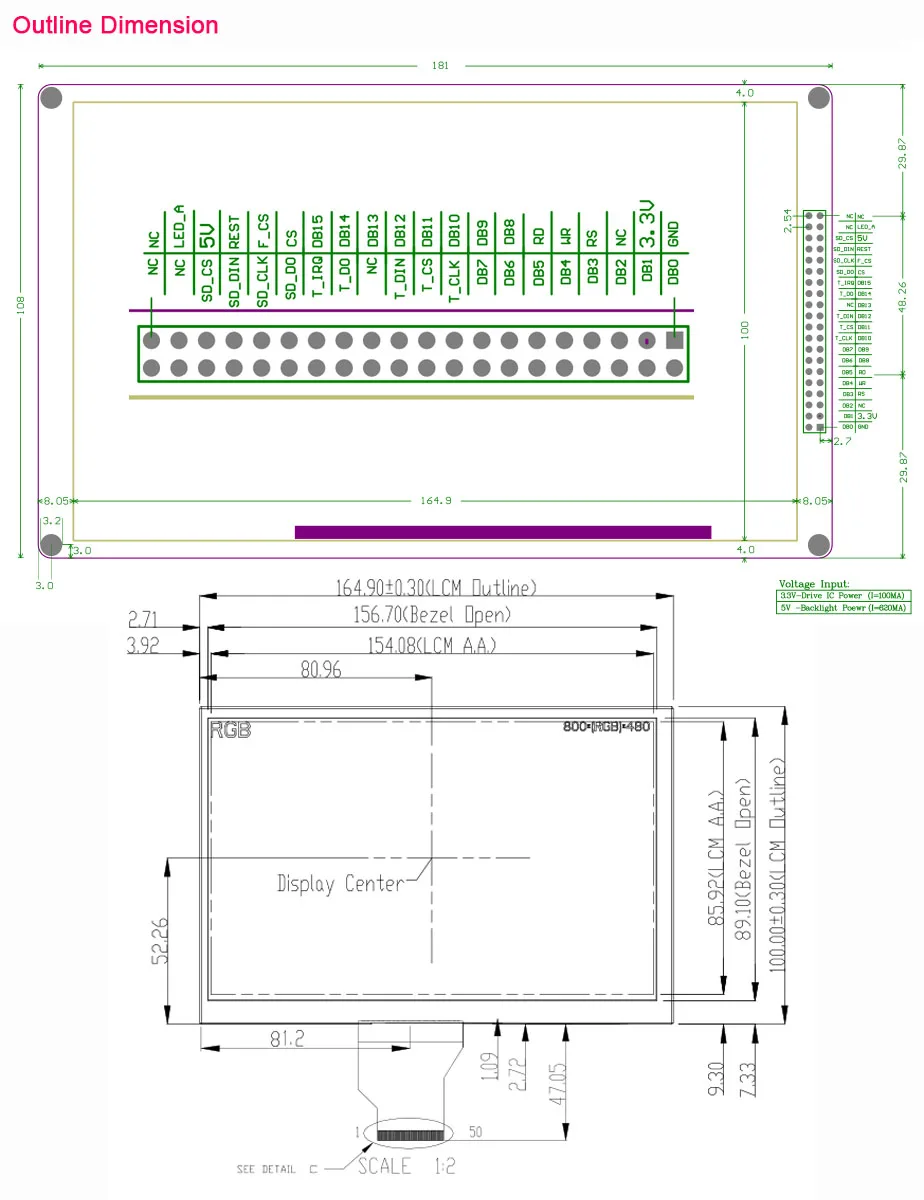

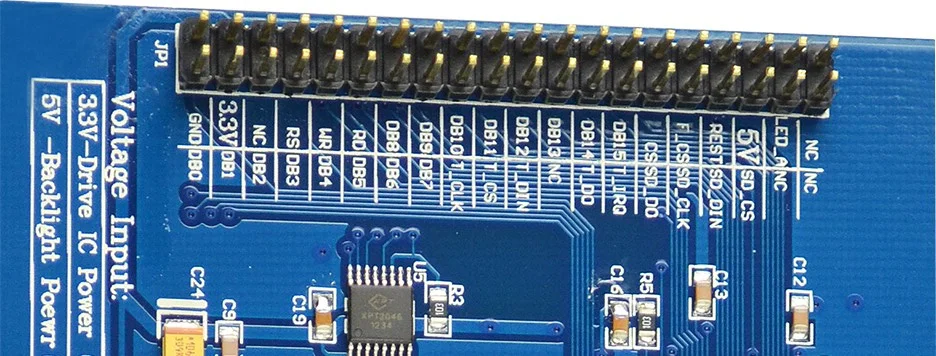

Описание контакта:

T _ начало ПИН-кода сенсорного управления, SD _ начало штифта для штифта управления sd-картой, F _ начало штифта
Флэш-память кнопок управления. Другие для TFT контрольных штифтов, чипы вспышки для установки в сторону, бортовой и без пайки, если вы покупаете
Дома есть потребность, на вашем собственном сварочном флэш-чипе SPI интерфейс.

51 Инструкция по проводке программы тестирования:
Среда тестирования кода: JME-2 основная плата + 1 T STC микроконтроллер циклов обучения (51 ядро
STC12LE5A60S2) + 33 M чип осциллятор рабочее напряжение 3,3 V

На тонкопленочных транзисторах на тонкоплёночных транзисторах Мощность: экрана Мощность питания 2,8-3,3 V; Помните, что не нужно использовать 5V напряжение на модуле не все средства ухода за кожей стоп
Превышать 3,3 V, помните, что.
Задний светильник: Модуль унаследовал задний светильник, драйвер цепи, LED_A ноги высокий светильник на светильник, на низкую заднюю часть
Светильник отключен, PWM сигнал может контролировать яркость.
