Описание товара

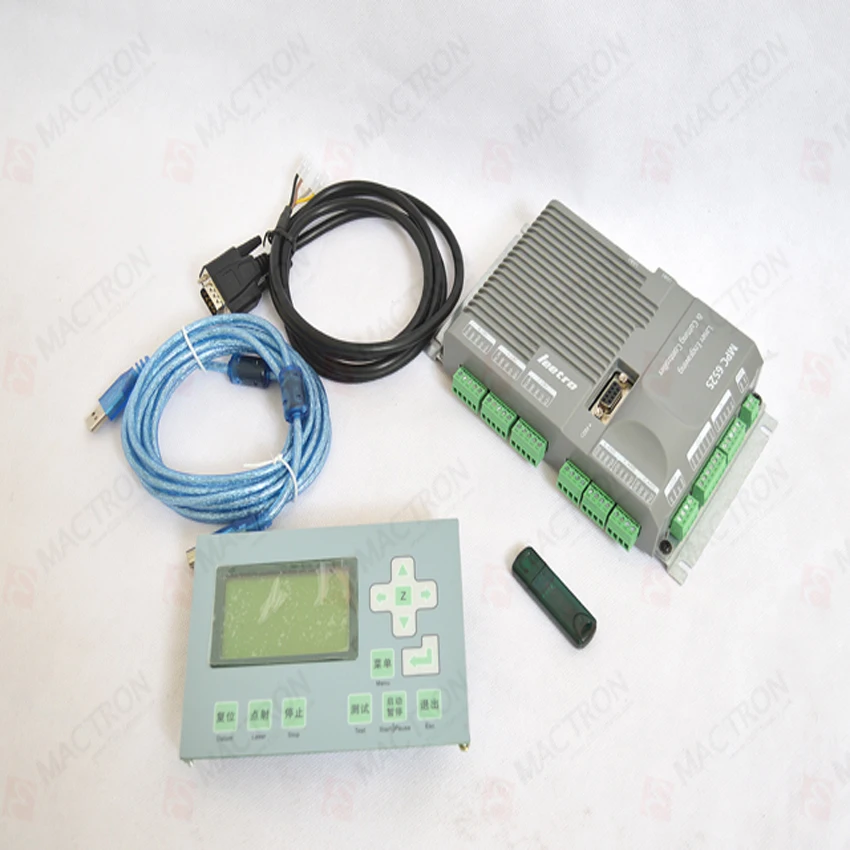

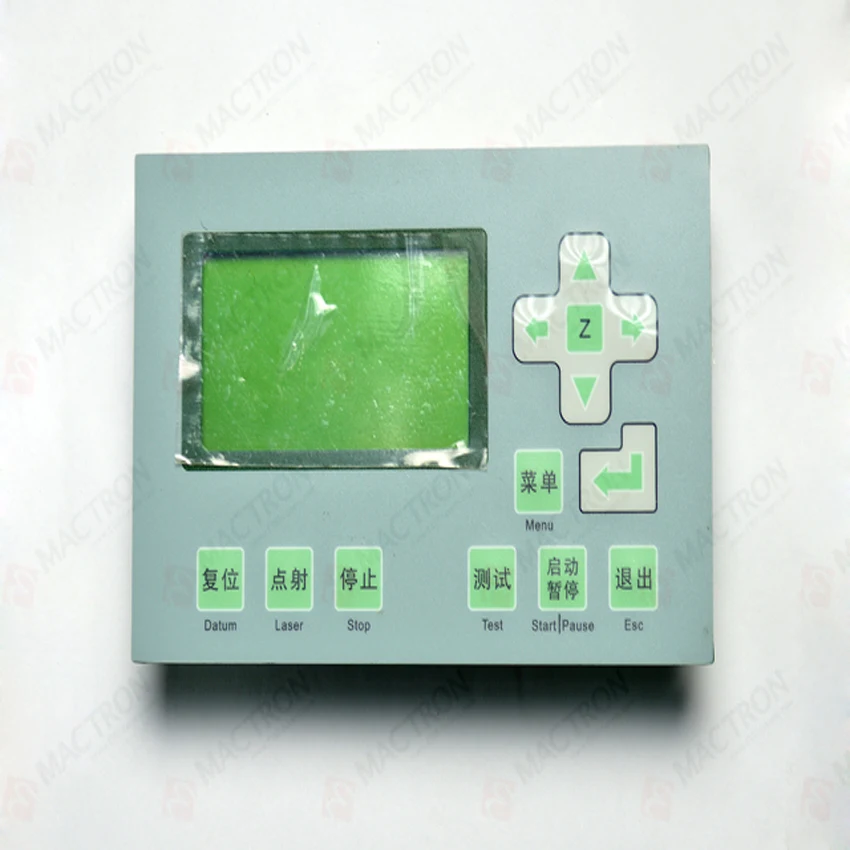

Лазерный контроллер Leetro Co2 для лазерных машин MPC6525A (материнская плата лазерного контроллера + панель + ключ + кабель * 2)
Отображение цены:

Описание:
Leetro MPC6525A лазерный контроллер материнская плата (лазерный контроллер материнская плата + панель + ключ + кабель * 2)
1. Особенности:

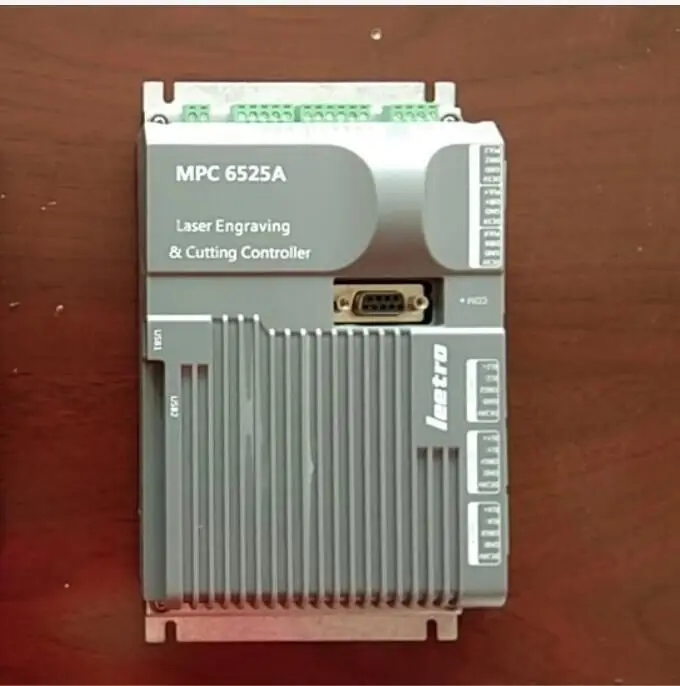

Лазерная контроллер Leetro MPC6525A, advanced stand-ONE 3-axis motion Controller предназначен для лазерной гравировки и резки приложений. Включает в себя передовой программируемая вентильная матрица (FPGA) и 32-битный DSP, MPC6525A предоставляет специальные motion функции управления. Motion Control ler MPC6525A известен как высокая производительность, высокая стабильность, длительный срок службы, высокая производительность затрат; Это лучшая лазерная система управления для лазерной гравировальная и режущая машина.
2. Pin No./Pin Описание:
|
| 1. | 2. | 3. | 4. | 5 | 6 |
|
| + 24 В | 24V GND |
|
|
|
|
| X1 | Ножная педаль Переключатель | Распаковка Защита | Обратный | 5 В/24 В GND | + 5 В/24 В |
|
| X2 | Ось Z Предельное значение | Ось Z Обратный предел | Происхождение оси Z | 5 В/24 В GND | + 5 В/24 В |
|
| X3 | Ось Z Предельное значение | Ось Z Обратный предел | Происхождение оси Y | 5 В/24 В GND | + 5 В/24 В |
|
| X4 | Ось Z Предельное значение | Ось Z Обратный предел | Происхождение оси X | 5 В/24 В GND | + 5 В/24 В |
|
| X5 | Обдув | Конец | USB флэш-диск Светильник-инструкция | Обратный | + 5 В/24 В GND | + 5 В/24 В |
| Y1 | Лазер Мощность GND | Аналоговый выход | Мощность лазера | Лазер Включение/выключение питания |
|
|
| Y2 | Z-axis pulse | Ось Z Направление | 5 В GND | + 5 В |
|
|
| Y3 | Пульс оси Y | Ось Z Направление | 5 В GND | + 5 В |
|
|
| Y4 | Пульс оси Y | Ось Y Направление | 5 В GND | + 5 В |
|
|
X1: входной интерфейс питания (24 В постоянного тока)
Примечание: контроллер движения MPC6525A принимает моно 24VDC источник питания. Другие контакты питания являются выходными
JP1:
Примечание: JP1 имеет отношение к X3, X4 и X5. Если напряжение 24 В требуется для портов входного сигнала X3, X4 и X5, перемычка должна быть подключена к Pin1 и Pin2. Если требуется напряжение 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin5 из X3, X4 и X5.
JP2:
Примечание: JP2 имеет отношение к Y2. Для аналогового контроля мощности лазера, снимите перемычку, подключите лазерную мощность к Pin2. Для лазерного управления PWM, подключите питание к Pin3.
JP3:
Примечание: JP3 имеет отношение к Y1. Если выход Y1 для привода реле 24 В, перемычка должна быть подключена к Pin1 и Pin2. Чтобы управлять реле 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin6 Y1.
JP4:
Примечание: JP4 имеет отношение к X2. Если требуется 24 В для общего ввода X2, перемычка должна быть подключена к Pin1 и Pin2. Если требуется напряжение 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin5 от X2.
3. Проводка:
Ограничительные и исходные переключатели, применяемые с системой лазерного управления MPC6525A, могут быть контактными переключателями или датчиком приближения NPN. Цифровые выходы MPC6525A могут управлять промежуточным реле или фотомуфтой. См. Следующую схему подключения.
Привод шагового двигателя или цифровые серводвигатели получают импульсные/указательные выходы, генерируемые лазерным контроллером MPC6525A. См. Следующую схему проводки импульсных/указательных сигналов.
