3 осевая система управления ЧПУ USB 500 кГц управление движением считыватель G кода

3 осевая система управления ЧПУ USB 500 кГц управление движением считыватель G кода

Посылка включает в себя:

1 х 3 оси motion контроллер

1 x USB флеш-накопитель 8 Гб

1 х USB удлинитель

Описание:

1. DDCSV1 является 3 оси связь motion контроллер, который был разработан на основе 4 года исследований и разработок; Каждой позиции интервал между проверками 4 мс, высокая точность контроля. Самый высокий Пульс с одним выходом составляет 500 кГц, а ширина импульса регулируется. Поддержка общего шагового двигателя и серводвигателя.
2. Система цифрового управления DDCSV1 использует систему ARM + FPGA design framework, ARM для завершения анализа интерфейса и кода man-machine, FPGA завершит базовый алгоритм и часть управления генерацией импульсов. Разумный дизайн, надежный контроль, удобная эксплуатация.
3. Макет панели DDCSV1 является разумным, 17 клавиш для завершения общей автономной работы, поддержка для общего назначения совместима с FANUC G.
4. В этом руководстве Представлен метод работы DDCSV1, станка и процедура работы станка. С помощью большого количества иллюстраций и примеров использования DDCSV1 можно научиться использовать более быструю систему ЧПУ.

Производительность высокой интенсивности параметры:

1. Обычный цифровой входной интерфейс 16-circuitoptocoupler муфта изоляции
2. Обычные цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства
3. Выходной интерфейс порта управления шпинделя 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);
4. Поддержка управления шаговым двигателем с 3 Осями, Наивысшее управление импульсным выходом одной оси составляет 500 кГц;
5. Основной чип управления ARM9;
6. Чип основного алгоритма FPGA;
7. 4,3 дюймов TFT экран, разрешение экрана: 480*272;
8. Работают 17 клавиш;
9. Основное контрольное оборудование-18 в-32 В, потребляемая мощность тока не должна быть ниже 0,5a;

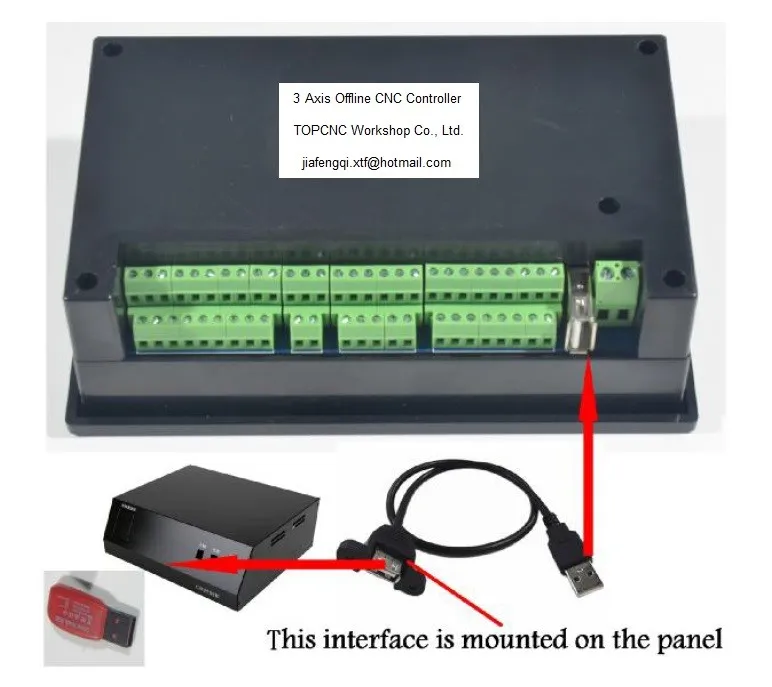

10. Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет требования;
11. Быть оснащены портом MPG и поддержкой цифрового отображения MPG, а также поддержкой общего MPG на рынке.
12. Поддержка клавиши панели с одноосным ручным управлением, ручным шагом и контактом;
13. Поддержка работы, чтобы быстро определить положение бега;
14. Поддержка нескольких систем координат (с автоматической функцией экономии в чехол power cut);
15. Поддержка функции сохранения данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания)

Внешний вид, структура и размер:

1. DDCSV1.1 имеет встроенную конструкцию корпуса, которая может пробить квадратное отверстие на шкафу оборудования, а затем вставлять это оборудование в отверстие для сквора.
2. Используйте два механизма блокировки изнутри, чтобы зафиксировать это оборудование на шкафу оборудования, с простой установкой.
3. Размер панели изделия 163 мм * 102 мм * 5 мм;
4. Размер основного корпуса-156 мм * 93 мм * 45 мм;
5. Размер квадратного отверстия, установленного на оборудовании шкафа 156 мм * 93 мм
