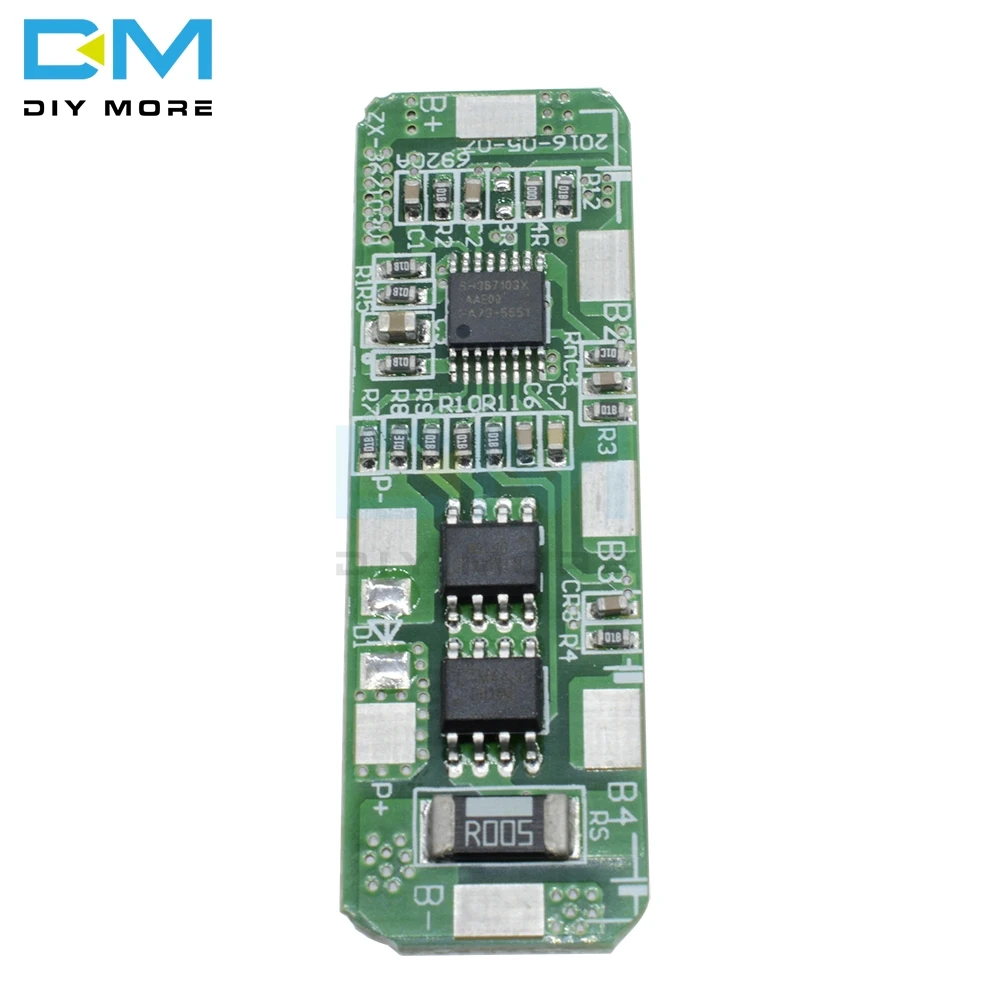

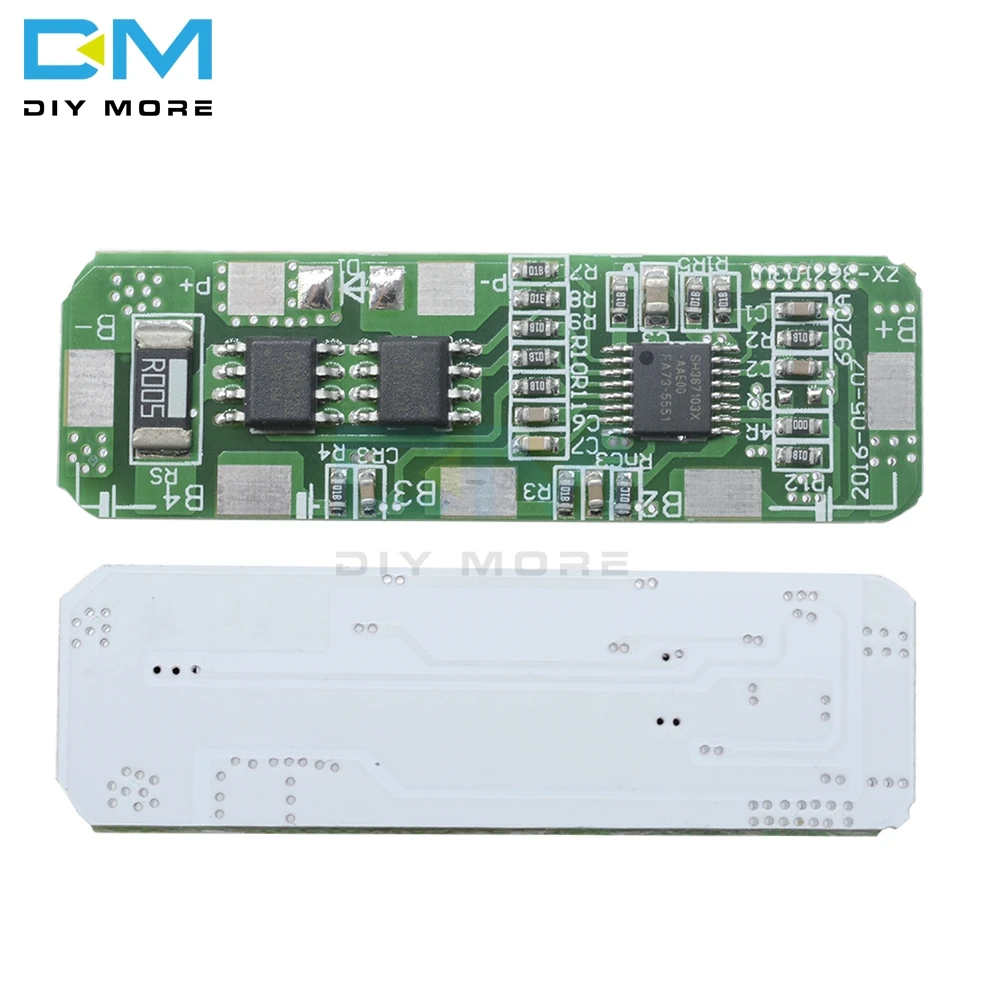

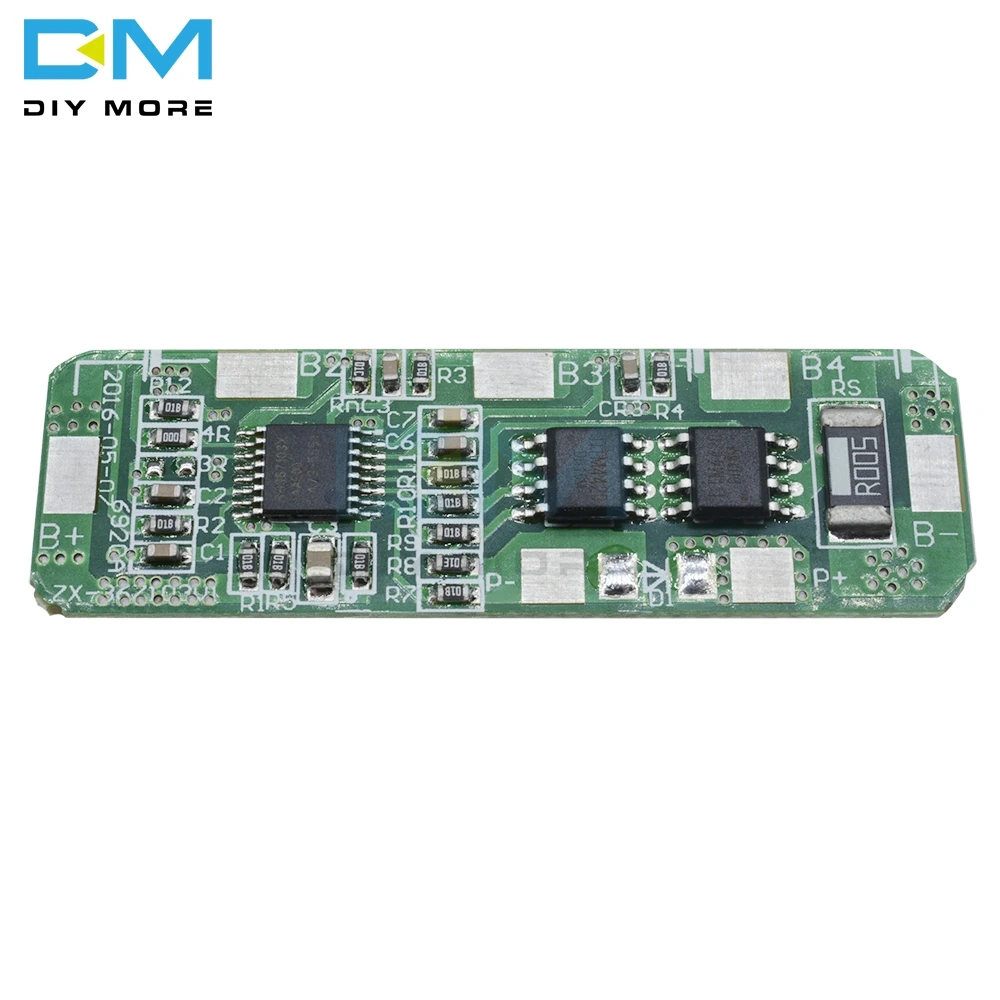

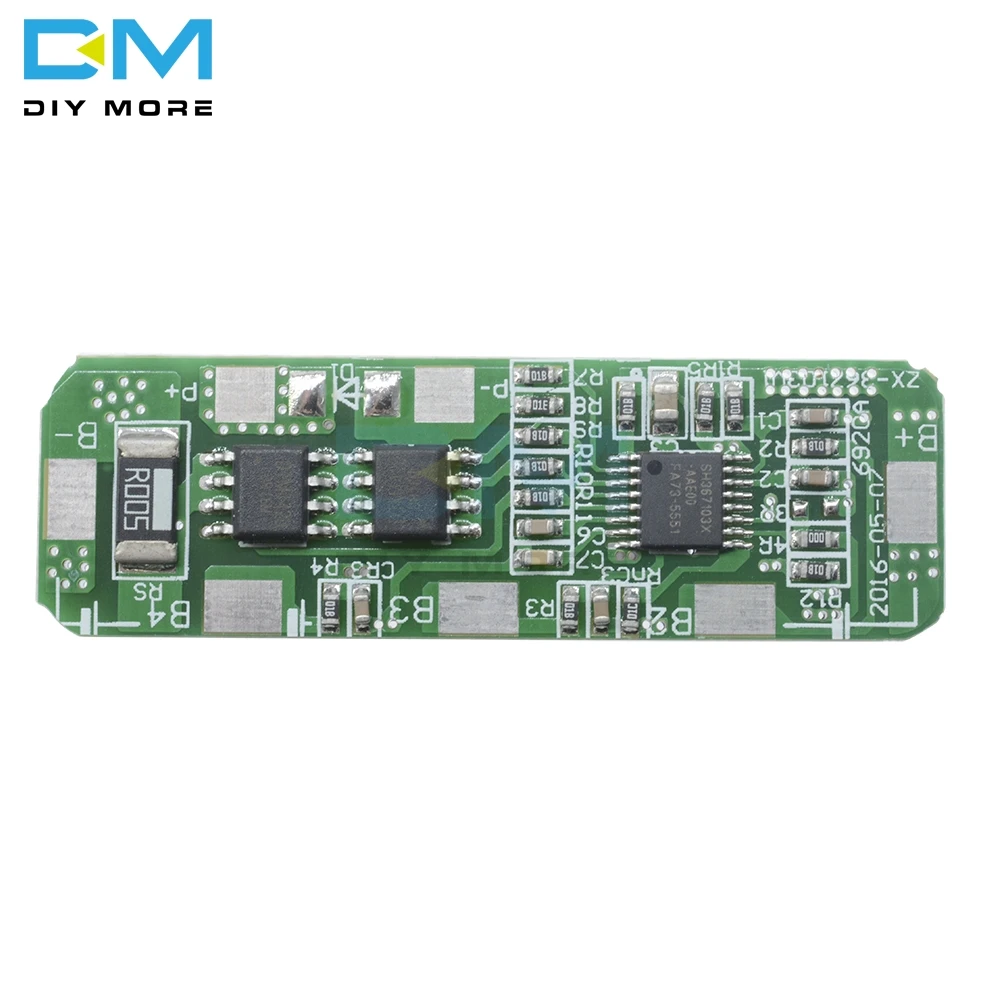

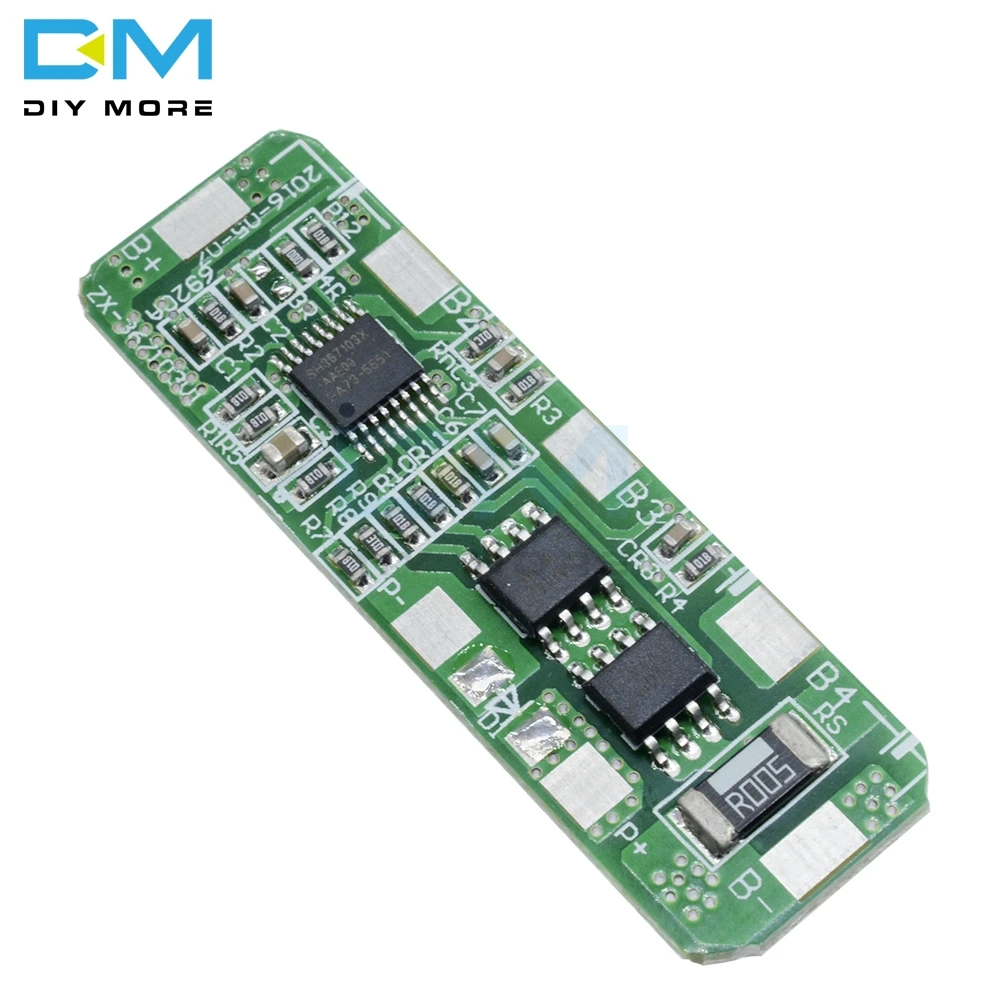

3A 5A PCB BMS Защитная плата управления для 4 упаковок 4S 18650 литий ионная литиевая

---







Особенности:

Примечание: Если правильная сварка, Проверьте выход невыхода, Используйте другие способы для активации зарядки о защитной плате!

Обзор: материнская плата

Основной IC использует оригинальные импортированные компоненты Ricoh.Перезарядка, разрядка, Перегрузка по току, защита от короткого замыкания,Для различные возможности в различных формах 3,7 V литиевые батареи.Японская защита IC, VISHAY, AOS, IR и другие высококачественные MOSFET, FR-4Низкий температурный коэффициент пластины, дизайн, тонкая работа, тестирование и комплексное.Компактный, подходит для многих требований высокой степени интеграции,Недорогие приложения для удовлетворения широкого спектра требований к производительностиДля обеспечения абсолютной безопасности и надежности аккумуляторной батареи.


Описание устройства защитной платы:
Компоненты для чипа защиты от S-8254AAG в Японии; Оригинальные Bandai America AO4407 * 2 шт.;Защита чипа, а также серии Ricoh R5431.


Характеристики платы защиты литиевой батареи:
Модель: HH-P3-10.8
Размеры: 48*15*1,0 мм
Напряжение при зарядке диапазон: 4,25-4,35 v ± 0,05 v
Защита от избыточной разрядки Диапазон напряжения: 2,3-3,0 v ± 0,05 v
Рабочая температура: -40 --- + 50 c
Условия хранения: -40 -- + 80 c
Максимальный рабочий ток: 4-5A
Максимальный мгновенный ток: 6-7A
Ток покоя: менее 6uA
Сопротивление: менее 45 МОм
Эффективный срок службы: более 50000 часов
Защита от короткого замыкания: защита, требуется восстановление после перезарядки
Подходит для: 4 упаковок 18650 литиевых батарей 14,8 в 16,8 в


Основные функции и особенности: защита от перезарядки, защита от перегрузки,Защита от короткого замыкания, защита от перегрузки по току.

Защитная пластина с использованием японской аккумуляторной литиевой батареи Ricoh с защитой от фосфата железа;

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с использованием высоковольтных устройств;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2, короткого замыкания нагрузки);

4) транзистор MOS может управляться зарядкой и разрядкой аккумулятора;

5) Низкое потребление тока в режиме ожидания.


Функция и обратите внимание:



1. Литиевый аккумулятор с защитной платой в соответствии с схемой подключения,Когда напряжение батареи перезаряда и перенапряжения напряжения между напряжением,И P +, P-зарядка 1 секунду, P + и P-Выходное напряжение напряжения батареи.



2. Функция зарядки аккумулятора: от P + до P- plus зарядное устройство для зарядки аккумулятора,Заряд напряжения батареи для обнаружения избыточного напряжения (4,25 ± 0,025 в),Схема защиты для отключения пути зарядки, для достижения защиты от перезарядки.


3. Защита от переразряда батареи: между P + и P-подключенной нагрузкой и разрядкой батареиКогда напряжение батареи падает до перенапряжения (2,7 0,05 В), схема защиты,Отключите путь разрядки для достижения защиты от перегрузки.

4, защита от короткого замыкания: когда P + и P-короткого замыкания будет действовать быстро в 5-50uS,Отключите доступ, защита от короткого замыкания.

5, защита от перегрузок по току и функция: в тех случаях, когда V напряжения (0,15 ± 0,02 V),Система защиты будет действовать быстро в 6,7-13,9 мс, отрезать доступ, защита от перегрузки по току.

Посылка включает в себя:

• 1 шт.*4A-5A PCB плата защиты BMS для 4 пачки локоны волос 4S 18650 литий-ионная литиевая Батарея сотовый телефон
