Авторское право объявления

Торговая марка, Название программного обеспечения и аппаратного обеспечения, указанные в этом руководстве пользователя, относятся к соответствующей компании. Без официального разрешения нашей компании, никакая организация или лицо не могут копировать или передавать это руководство пользователя в любой форме любым способом.

Содержимое этого руководства будет изменено без предварительного уведомления.

I. Продукт Особенности

1) Точное управление временем вспышки.

2) Точное управление мгновенным/Задержка запуска.

3) Мгновенный Светильник обеспечивает высокую яркость.

4) Мгновенное снятие, быстрое мигание последовательности.

5) меньше влияния человеческого глаза.

6) Настройка и настройка через порт RS485 на ПК, данные не будут потеряны, если выключить питание.

7) Подходит для нескольких запросов на эффективность окружающего светильник с помощью различных настроек.

8) Низкий нагрев, длительный срок службы, яркость в несколько раз больше, чем обычные светодиоды

Мерцающий светильник.

II. Параметры

Модель: GZN-3102-IR

Основной процессор: Высокопроизводительный MCU

Пользовательский интерфейс: порт RS485

Светодиодный: ИК: 20 шт. Epistar высокомощный инфракрасный светодиодный

Угол луча: 15 градусов (стандарт), 30 градусов, 45 градусов (опционально)

Переключатель D/N: определение яркости окружающей среды

Стробоскоп: Режим D: непрерывный стробоскоп с частотой 100 Гц, регулируемый Рабочий цикл;

Режим H: Синхронизация. С помощью многочастотного импульсного сигнала от камеры. (Рабочий цикл не может превышать 50%)

Порт RS485: Подключение к ПК или камере

Настройка параметров: Поддержка Внутренних настроек, таких как яркость стробоскопа и т. д. по.

Источник питания: AC110V / AC165 ~ 220V

Потребляемая мощность: IR: Average≤ 30 Вт, пик: 50 Вт

Уровень яркости стробоскопа: от 1 до 5

Метод запуска: электрический уровень, значение для переключения, заказ RS485

Уровень защиты: IP66

Рабочая температура: от-40 до + 50 градусов Цельсия

Температура хранения: от-40 до + 85 градусов Цельсия

N.W. : 2,5 кг

Размер продукта: 261*202*90 мм

III. Аппаратные средства

1. Управляйте сигнальным портом и стробоскопическим портом.

2. Определение проводки.

A. Определение проводки сигнала управления:

B. Определение проводки стробоскопического сигнала:

Принцип схемы интерфейса

Соединение между камерой и стробоскоп-светильник

Схема проводки между камерой и стробоскопом светильник

Программное обеспечение

Программа программного управления используется для настройки параметров конфигурации светодиодный стробоскоп-светильник нашей компании. Через RS485 он может легко управлять и устанавливать параметры максимально 16 шт онлайн светодиодный стробоскоп.

Поддержка Системы

Windows 32-разрядная операционная система; Т. Е.: Win2000/XP и т. д.

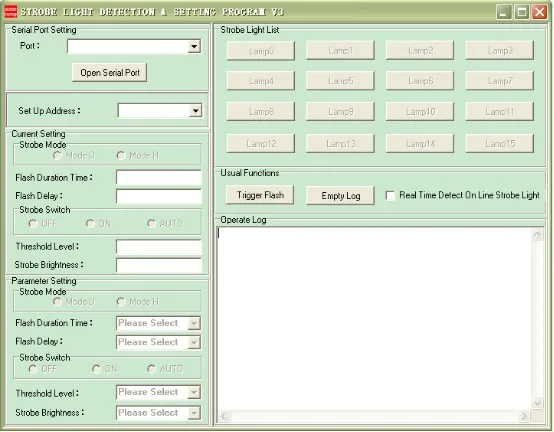

Программное обеспечение для Интерфейс

  1) Порты и разъёмы: Нажмите на выпадающий список, выбирая контрольный ПК и Серийный порт светодиодный стробоскоп светильник, убедитесь, что связь является нормальным контролем.

Обратите внимание: A. Если связь нормальная, режим стробоскопического режима повернетOFFАвтоматически и журнал управления покажет статус. Теперь вы можете настроить другие параметры. Если связь не является нормальной, проверьте и убедитесь, что все кабели подключены правильно.

B. После того, как все параметры будут готовы, нажмите стробоскопический переключатель вНаИ мерцающий светильник будет светильник ing. Если освещение отсутствует, продукт не работает нормально. Повторите попытку подключения.

2) Настройка адреса: Нажмите на выпадающий список, чтобы изменить текущий выбранный стробоскоп-светильник, после успешного изменения новый адрес будет записан.

Обратите внимание: Адрес не может быть повторно продублирован как текущий онлайн-стробоскоп-светильник.

3) Режим стробоскопа: Выберите модельDИHАдаптироваться к различным камерам.

Режим D: НажмитеСтробоскоп переключатель На,Продукт начнет стробоскопировать с помощью синхронизации видео. Сигнал камеры.

Режим H: НажмитеСтробоскоп переключатель О,Осветители не стробятся до тех пор, пока камера не даст импульсный сигнал. Настройка многочастотного импульса и коэффициента нагрузки камеры на правильный путь.

4) стробоскоп переключатель: НажмитеНа: Стробоскоп все время. НажмитеОт:Без стробоскопа. НажмитеАвтоСтробоскоп будет контролироваться датчиком переключения дня/ночи.

Примечание: только когдаСтробоскоп переключательНабор для того, чтобыOFF, Другие настройки параметров могут быть выполнены. Если вы хотите изменить другие настройки, Сначала установите их.

5) предельный уровень: В наличии в тех случаях, когдаСтробоскоп переключательДля того, чтобыАвто.Нажмите в раскрывающемся списке, чтобы настроить уровень яркости переключателя дня/ночи, уровень 0-5.

6) стробоскоп Яркость: Нажмите на выпадающий список, чтобы изменить яркость стробоскопа, уровень 1-5. (1 = 1 мс)

7) работают журналаОбновляется, является ли ваша Настройка успешной или сбой, Проверьте журнал работы после каждого шага.

Предупреждение

1) одни и те же RS485 порт не может подключиться к два мерцающий светильник с таким же тот адрес, который указан, в противном случае это может вызвать повреждения оборудования.

2) провод питания должен подключаться к заземляющему проводу, в противном случае может вызвать электрический шок.

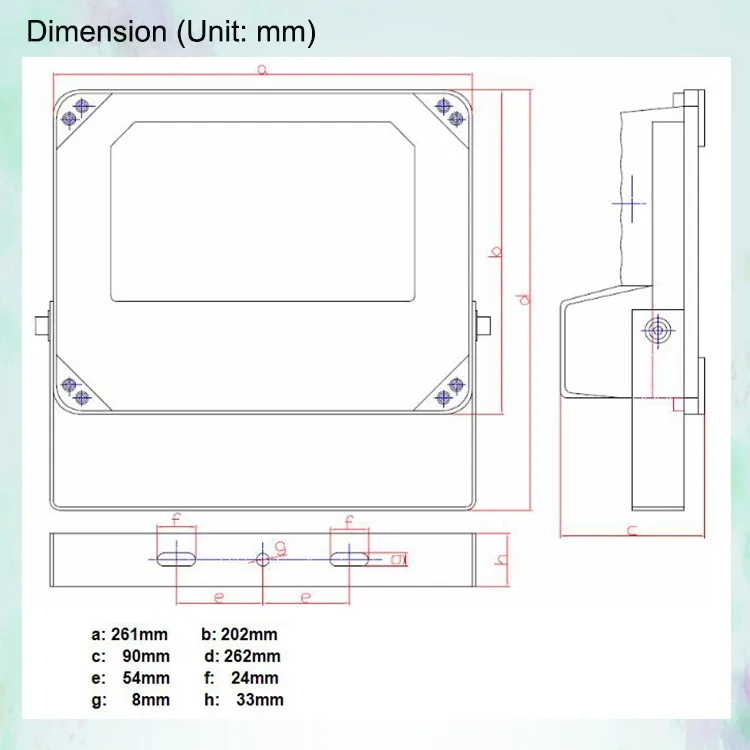

Характеристическая вязкость полимера. Размер:

V. Послепродажный сервис

Продукт поврежден, за исключением искусственных причин, а форс-мажор составляет менее 36 месяцев гарантии, пожизненное техническое обслуживание по цене.
