| Описание: |
- Особенности:

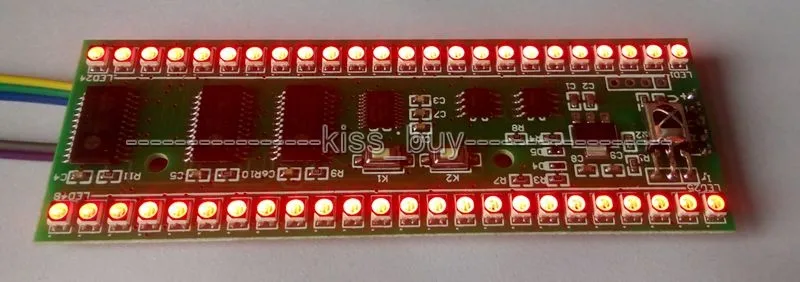

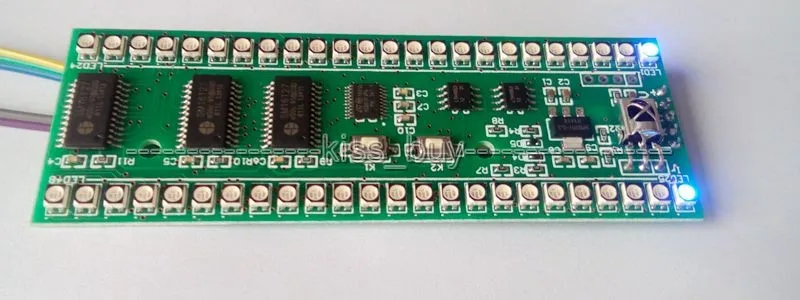

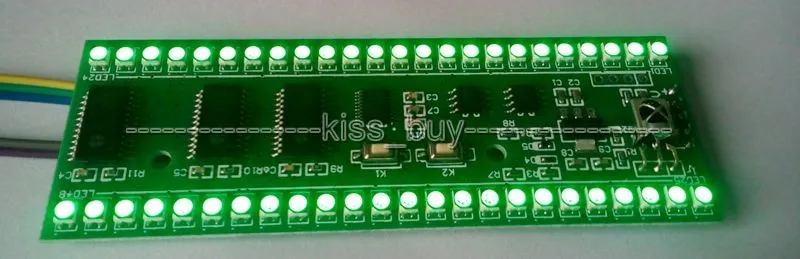

Этот трехцветный светодиодный SMD, красочный, цветной, гибкий, сборный, различные цветовые схемы, может установить цветовую схему, соответствующую цвету каждой точки, есть различный дизайн на выбор, можно регулировать яркость, чувствительность регулируется, можно настроить инфракрасный пульт дистанционного управления, удобное Самообучение, Инфракрасный пульт дистанционного управления должен совпадать, поддерживает только тогда/E/C, этот формат является более распространенным, можно взять домой попробовать телевизор, телеприставки, я домой в девять приемников дистанционного управления, пульт дистанционного управления, пульт дистанционного управления haier TV Tmall magic box и отходы VCD теста на дистанционное управление могут быть использованы, Пульт дистанционного управления для домашних электрических вентиляторов и кондиционер, пульт дистанционного управления, тест не может использоваться).

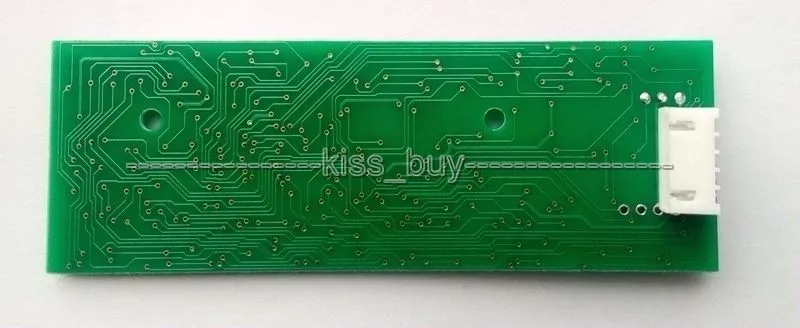

Размеры: длина: 100 мм ширина: 35 мм Толщина: 12,5 мм установлены два расстояние от центра отверстия: 52 мм, диаметр отверстия: 3,2 мм (монтажные отверстия для монтажа изоляции проводов плюс изоляционная прокладка)
Источник питания: 5 в пост. Тока-6 в/250 мА (максимальный ток-светодиодный индикатор всего объема и наивысшей яркости, обычно менее 100 мА)
Звуковой сигнал: Возьмите три линии на разъеме для наушников, соответственно, это сигнал заземления (вместе с мощностью платы отрицательный) левый звуковой канал, правый канал.
Функциональное состояние и кнопки операции: K1 и K2 две кнопки, нажмите короткое нажатие и длительное нажатие.
В следующем сообщении не было объяснено, что пресса-это короткая пресса
1. Состояние отображения уровня: в соответствии с последним временем после источника питания, яркость первого, рисунок, Цветовая схема и чувствительность к нормальному уровню.
В этом состоянии функция кнопки: K1/Показать выбор узора нажмите на шаблон, шаблон в конце цикла с самого начала.
K1 нажмите и удерживайте кнопку, чтобы войти в режим выбора цветовой схемы (Обратите внимание: кнопки снизу вверх с рисунком излучения на длинном нажатии, чтобы войти в режим инфракрасного обучения).
K2/Чувствительность выберите щелчок изменить уровень чувствительности, заказ является самой высокой чувствительностью ..... Самая низкая чувствительность> чувствительность автоматически возвращается к самой высокой чувствительности.
K2 длинный пресс/введен в состояние регулировки яркости.
2. Состояние регулировки яркости: в левой части 24 яркого дисплея 8 красных 8 зеленых 8 синих, справа отображается текущая яркость (красный), 3 штуки в соответствии с классом 1, toatl 8 класса.
В этом состоянии функции кнопки: K1/нажмите на более высокий уровень яркости, самый высокий-яркий.
K1 Длительное нажатие/уровень возврата яркость состояния дисплея и возврат перед входом в набор.
K2/яркости нажмите на низком уровне, что является самым низким уровнем является нижнего уровня звука из трех светодиодный светильник.
K2 удерживает нажатие и сохраняет яркость набора и возвращает статус отображения уровня.

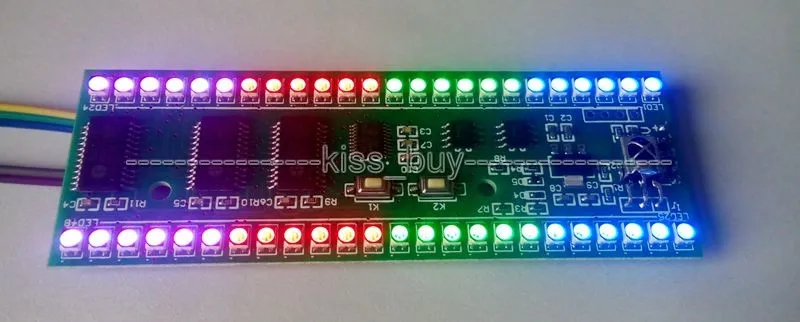

3. Состояние выбора цветовой схемы: левая и правая стороны каждого светодиода все яркие светодиоды отображают текущий цвет поверх светодиодов режима (Пиковый цвет указан в пиковой точке).
В этом состоянии функции кнопки: K1/нажмите показать следующую схему цветовой конфигурации, заказ-схема> Текущая программа, последняя сборная схема> Пользовательские решения (обратите внимание, что пользовательские решения, когда Фабрика пуста, то есть все черные, Необходимо определить цвет каждой точки)> сборный План 1, так цикл.
K1 Длительное нажатие/сохранение и выбор текущего состояния отображения уровня возврата схемы.
K2/Нажмите с K1 вместо выбора заказа.
K2 нажмите и удерживайте/введите пользовательский статус конфигурации цвета.
4. Пользовательский статус конфигурации цвета: левая и правая стороны показывают пользовательский цвет (не после того, как пользовательский показывает полный красный) держать в верхней части режима светодиодов (пик сказал цвет пиковой точки) на левой стороне низкого конца мигающего светодиода указано, что выбран текущий светодиод.
В этом состоянии функции кнопки: K1/нажмите на выбранный светодиод, двигающийся вверх, сверху самый низкий конец будет перемещаться в другой столбец.
K1 Длительное нажатие/изменение цвета на следующий, изменение заказа красный, желтый, зеленый, синий, синий, пурпурный, шесть цветов на цикл шоу.
K2/Нажмите на выбранный светодиод движется вниз a, нижняя часть будет Перемещена в другую колонку led один из самых высоких.
K2 длинный в соответствии с сохранением текущей цветовой схемы и возвратом состояния выбора цветовой схемы.
5, инфракрасный режим обучения: введите состояние всех огней, кнопка K1 и K2 нажмите на любой уровень возврата
Требуется N/E/C инфракрасного пульта дистанционного управления (пульт дистанционного управления нужен с) общие телевизионные приставки, такие как пульт дистанционного управления может попробовать не кондиционер, пульт дистанционного управления или много формата N/E/C, На самом деле Используйте четыре кнопки на пульте дистанционного управления к соответствующей плате K1 короткое нажатие и нажмите K2 короткое нажатие и длинное в соответствии с четырьмя функциями.
С момента обучения: первый-К1 короткий в соответствии с соответствующей функцией, с пультом дистанционного управления сенсором платы (не слишком близко) нажмите кнопку, Если вы научитесь работать слева, зажмите светильник на шесть светодиодов и вставьте его в длину K1 в соответствии с соответствующей функцией обучения, снова нажмите соответствующую кнопку K1 и удерживайте кнопку дистанционного управления снова, чтобы добавить 6 светодиодов в В Тот же процесс для того, чтобы узнать короткий пресс K2 и длительное нажатие K2 после того, как четыре клавиши автоматически сохранят и вернут статус отображения уровня в то время, вы можете использовать пульт дистанционного управления для управления, удобный попробовать?
Если кнопки не реагируют, оценка-это формат инфракрасного дистанционного управления, для которого не подходит, можно изменить только пульт дистанционного управления, чтобы повторить попытку.
- Посылка содержание
100% Фирменная Новинка
1 шт. 5 в RGB MCU дисплей шаблон двухканальный 24 светодиодный VU индикатор уровня
|
|
