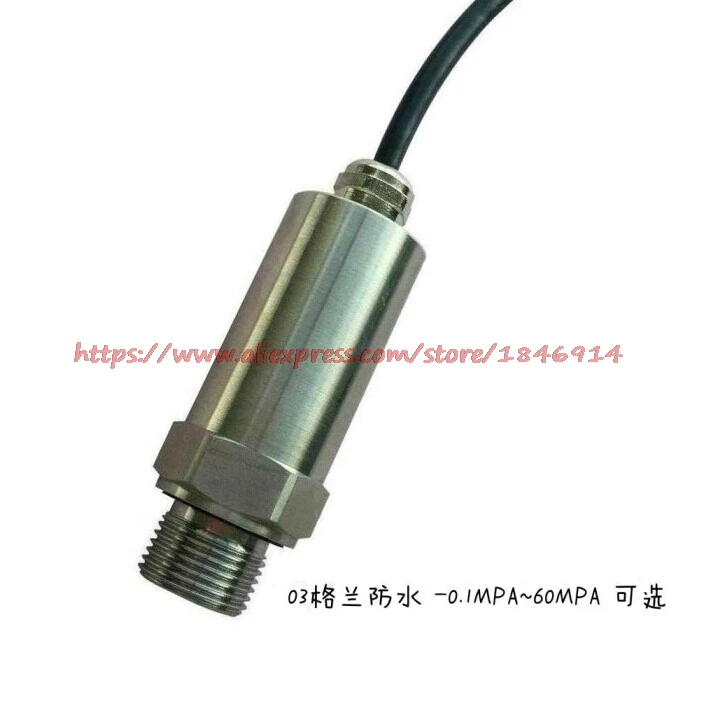

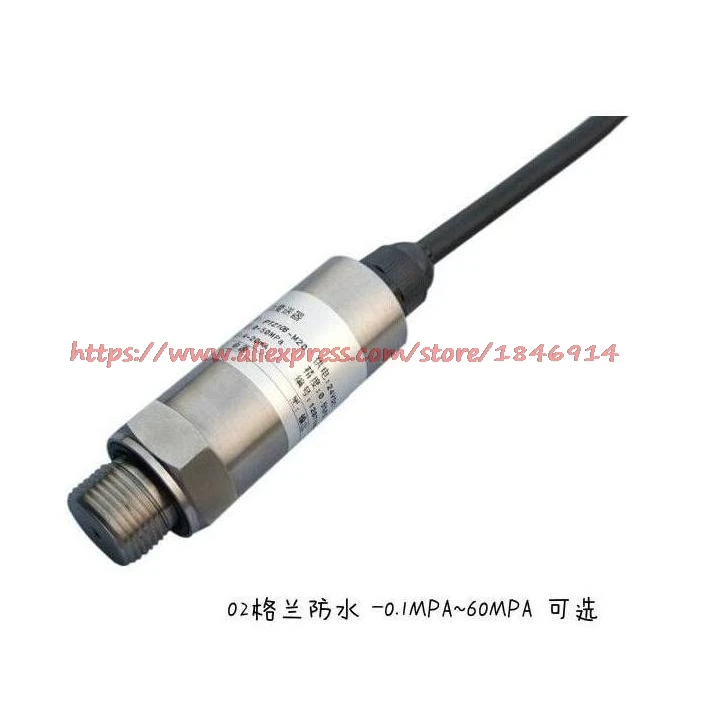

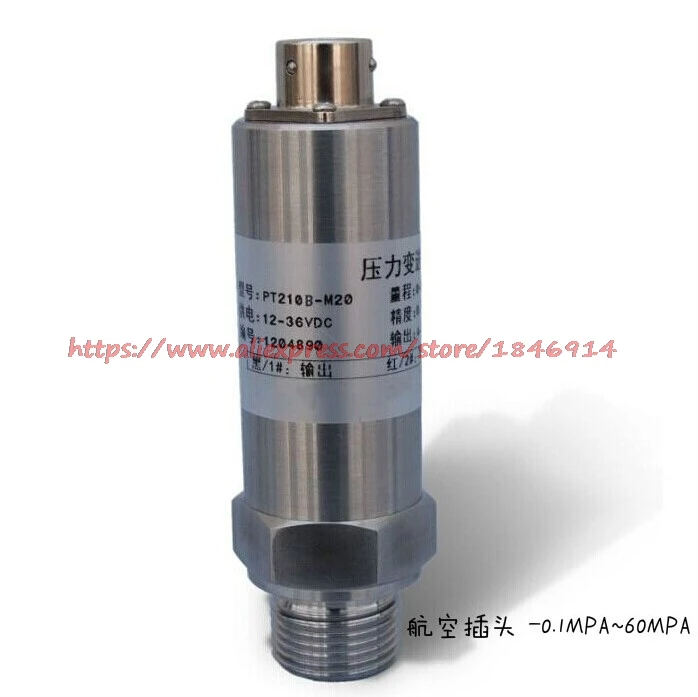

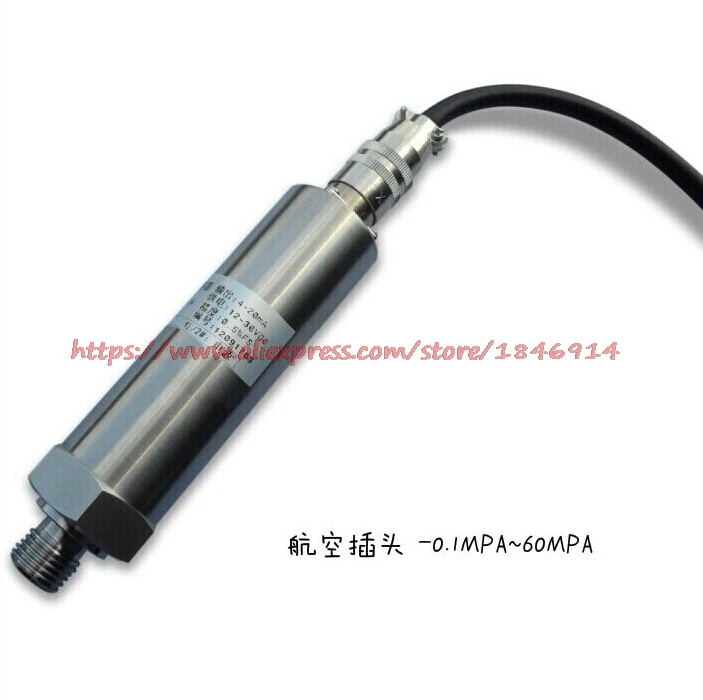

Бесплатная доставка датчик давления RS485 Коммуникационный MODBUS RTU протокол связи

Бесплатная доставка датчик давления RS485 Коммуникационный MODBUS RTU протокол связи

Протокол связи инструмента соответствует MODBUS-RTU протокол связи, 1 пусковой бит, 8 бит данных, стоп-бит.Следующие инструкции параметры инструмента, которые определяют гипотезу: адрес инструмента установлен в 1, скорость передачи данных 9600, неверный тест, Десятичная точка 1, единица МПа, значение отображения инструмента 500.0MPa. В инструкции адрес и данные в инструкции по записи-это высокий байт спереди, низкий байт в почте; Тест CRC-низкий байт спереди, после высокого байта в.Считывание значения давленияКоманда: 010300040001 CB C5Инструкции: 01 (адрес инструмента) 03 (Команда чтения) 04 00 (адрес отображения значения) 01 00 (чтение параметра) C5 CB (контрольная сумма CRC16)Ответ: 0103021388 B5 12Инструкции: 01 (адрес инструмента) 03 (Команда чтения) 02 (количество считываемых байтов, параметр для 2, два параметра для 4 ....) 13 88 (88 от 13 до 16 шестнадцатеричный номер 13 для высокого байта 88 как низкий байт преобразуется в десятичное число Всего 5000 В5 12 (CRC16 контрольная сумма)Регулировка нулевого дрейфаКоманда: 01060005000158 0BИнструкции: 01 (адрес инструмента) 06 (Инструкция по записи) 05 00 (адрес связи инструмента) 01 00 (код регулировки нулевого дрейфа) 58 0b (контрольная сумма CRC16)Ответ: 01060005000158 0BИнструкции: 01 (адрес инструмента) 06 (Инструкция по записи) 05 00 (адрес связи инструмента) 01 00 (код регулировки нулевого дрейфа) 58 0b (контрольная сумма CRC16)Значение параметра чтенияКоманда: 0103 XX CRC1 0001 CRC2 XXИнструкции: 01 (адрес инструмента) 03 (Команда чтения) XX (адрес параметра: см. Таблицу 2) 01 00 (чтение параметра) crc1 операция (контрольная сумма CRC16: низкий байт в первом, высокий байт)Ответ: 010302 XX CRC1 CRC2 XXИнструкции: 01 (адрес инструмента) 03 (Команда чтения) (количество считываемых байт. Параметр для 2, два параметра для 4 .... XX (возвращаемые значения параметров: высокое спереди, низкое in) crc1 (контрольная сумма CRC16: низкий байт в первом, высокий байт в)Значения параметров записиКоманда: 0106 XX data1 XX data2 CRC1 CRC2Инструкции: 01 (адрес инструмента) 03 (Команда чтения) XX (адрес параметра: см. Таблицу 2) data2 data1 (написан на параметры: высокий байт спереди, низкий байт сзади. Таблица 2 CRC2 (CRC1) CRC16 контрольная сумма: низкий байт, высокий байт в пост)Ответ: 0106 XX data1 data2 CRC1 CRC2Инструкции: 01 (адрес инструмента) 03 (Команда чтения) XX data1 (адрес параметра) data2 XX (написан на параметры: высокий байт в предыдущий, низкий байт в пост). Таблица 2 CRC2 (CRC1) CRC16 контрольная сумма: низкий байт, высокий байт в пост) Таблица 2: адрес и данные параметров Имя параметра адрес содержимого (Hex) данных (data1, data2) Адрес переменной подачи Addr 00001 ~ 255 Бод 1-2400 2-4800 3-9600 отправка платы 0001 скорость передачи данных 4-19200 Единица измерения 0002 1 кПа 2 МПа 0-м 3- 4 л 5 бар 6-psi 7 Pa Точка измерения данных точка десятичной точки диапазон 0003 значений: 0-4 Нулевой дрейф 0005 Проверка четности бит 0006 1-Odd 2-Even 0-None Loc пароль аутентификации 00 0A пароль: 3879 Шаги параметров записи Пароль аутентификации, пароль 38 79H, то есть отправить команды: 010600 0A 3879 EA 7B Напишите, что необходимо изменить параметры, например, изменить адрес платы 2, когда заказ: 01060000000208 0B Примечание: При написании параметров, проверка пароля только 1 раз, в чехол постоянной мощности, другие параметры могут быть изменены без необходимости повторной сертификации. После выключения питания вам необходимо повторно подтвердить, прежде чем вы сможете изменить параметры. Подробный код инструкции: Параметры измерительного прибора: адрес инструмента установлен в 1, скорость передачи данных 9600, неправильный тестовый бит, 1 десятичное число и единицу МПа, значение отображения метра 500.0MPa. Ниже приведена команда host (PC) и маршрут возврата инструмента: Команда/16 Шестигранник Инструкция для чтения (1) [Команда считывания адреса прибора] Команда: 01 01 03 00 00 00 01 84 0A (адрес инструмента) 03 (Команда чтения) 00 00 (адрес связи инструмента) 01 00 (чтение параметра) 84 0A (контрольная сумма CRC16) Инструмент возвращается к данным: 01 02 03 01 00 79 84 01 (адрес инструмента) 03 (Команда чтения) 02 (количество считываемых байтов, параметр для 2, 4... Два параметра.) 01 00 (адрес инструмента 1) 79 84 (CRC16 контрольный код) (2) [чтение] контрольный измеритель скорости передачи данных Команда: 01 01 03 01 00 00 01 D5 Ca (адрес инструмента) 03 (Команда чтения) 00 03 (скорость передачи данных прибора) 01 00 (чтение параметра) 84 0A (CRC16 контрольная сумма) Инструмент возвращается к данным: 01 02 03 04 00 B9 87 01 (адрес инструмента) 03 (Команда чтения) 02 (количество считываемых байтов, параметр для 2, два параметра для 4 .... 00 03 (таблица обзора 2 скорость передачи данных 9600) F8 45 (контрольная сумма CRC16) (3) [прочитайте команду устройства] Команда: 01 01 03 02 00 01 00 25 Ca (адрес инструмента) 03 (Команда чтения) 02 00 (инструмент) Единица 01 00 (чтение параметра) 25 Ca (контрольная сумма CRC16) Инструмент возвращается к данным: 01 02 03 02 00 39 85 01 (адрес инструмента) 03 (Команда чтения) 02 (количество считываемых байтов, параметр для 2, 4... Два параметра.) 02 00 (проверьте таблицу Modbus представляет единицы МПа) 39 85 (CRC16 контрольная сумма) (4) [Команда точки считывания] Команда: 01 01 03 00 03 00 01 74 0A (адрес инструмента) 03 (Команда чтения) 00 03 (Десятичная точка инструмента) 01 00 (чтение параметра) 74 0A (контрольная сумма CRC16) Инструмент возвращается к данным: 01 02 03 01 00 79 84 01 (адрес инструмента) 03 (Команда чтения) 02 (количество считываемых байтов, параметр для 2, 4... Два параметра.) 01 00 (таблица проверки MODBUS представляет десятичную) 79 84 (контрольная сумма CRC16) (5) [прочитайте команду отображения значения счетчика] 01 01 03 04 00 01 00 C5 CB (адрес инструмента) 03 (Команда чтения) 04 00 (значение отображения метра) 01 00 (чтение параметров) C5 CB (CRC16 контрольная сумма) Инструмент возвращается к данным: 01 02 03 88 13 B5 12 01 (адрес инструмента) 03 (Команда чтения) 02 (количество считываемых байтов, параметр для 2, два параметра для 4 ....) 13 88 (88 от 13 до 16 шестнадцатеричный номер 13 для высокого байта 88 как низкий байт преобразуется в десятичное число Всего 5000 B5 12 (CRC16 контрольный код) (6) [прочтите значение нулевого дрифта] 01 03 00 05 00 01 C5 CB 01 (адрес инструмента) 03 (Команда чтения) 05 00 (значение нулевого дрифта) 01 00 (чтение параметров) C5 CB (CRC16 контрольная сумма) Инструмент возвращается к данным: 01 02 03 00 00 B8 44 01 (адрес инструмента) 03 (Команда чтения) 02 (количество считываемых байтов, параметр для 2, два параметра для 4 .... 00 00 (значение нуля для нуля) B8 44 (контрольная сумма CRC16) (7) [чтение битов паритета] 01 03, 06 00 01 00 64 0b 01 (адрес инструмента) 03 (Команда чтения) 06 00 (проверка) 01 00 (чтение параметров) 64 0b (CRC16 контрольная сумма) Инструмент возвращается к данным: 01 02 03 00 00 B8 44 01 (адрес инструмента) 03 (Команда чтения) 02 (количество считываемых байтов, параметр для 2, два параметра для 4 .... 00 00 (00 00, представляя этот модуль без паритета) B8 44 (CRC16 контрольная сумма) Два, инструкции по написанию Для защиты параметров модуля любая Инструкция по изменению параметров модуля должна быть подтверждена заранее, в противном случае это недопустимо. Аутентификация паролем: пароль 38 79H, то есть для отправки команд: 010600 0A 3879 EA 7B Если вы хотите изменить адрес модуля от 1 до 2, чтобы отправить первую отправку: 010600 7B 3879 EA 0A; А затем отправить: 01060000000208 0B [Ниже приводится подробный анализ кода инструкции и анализа] (1) [Команда адресов инструмента записи] Команда: 01 01 06 00 00 00 02 08 0b (адрес инструмента) 06 (команда записи) 00 00 (адрес регистра) 02 00 (адрес модуля изменен на 2) 0b 08 (CRC16 контрольный код) Инструмент обратно к данным: 02 06 00 00 00 02 08 38 02 (модифицированный адрес инструмента) 06 (команда записи) 00 00 (адрес связи инструмента) 02 00 (адрес модуля изменен на 2) 08 38 (CRC16 контрольный код) (2) [Команда] счетчик скорости передачи данных Команда: 01 01 06 00 01 02 00 59 CB (адрес инструмента) 06 (команда записи) 01 00 (адрес регистрации скорости бод 02 00 (скорость передачи данных инструмента: 02 00 соответствует 4800bps-см. Таблицу 2) 59 CB (CRC16 контрольная сумма) Инструмент возвращается к данным: 01 06 00 01 02 00 59 CB 01 (адрес инструмента) 06 (команда записи) 01 00 (адрес регистрации скорости бод 02 00 (скорость передачи данных инструмента: 02 00 соответствует 4800bps, см. Таблицу 2) 59 CB
