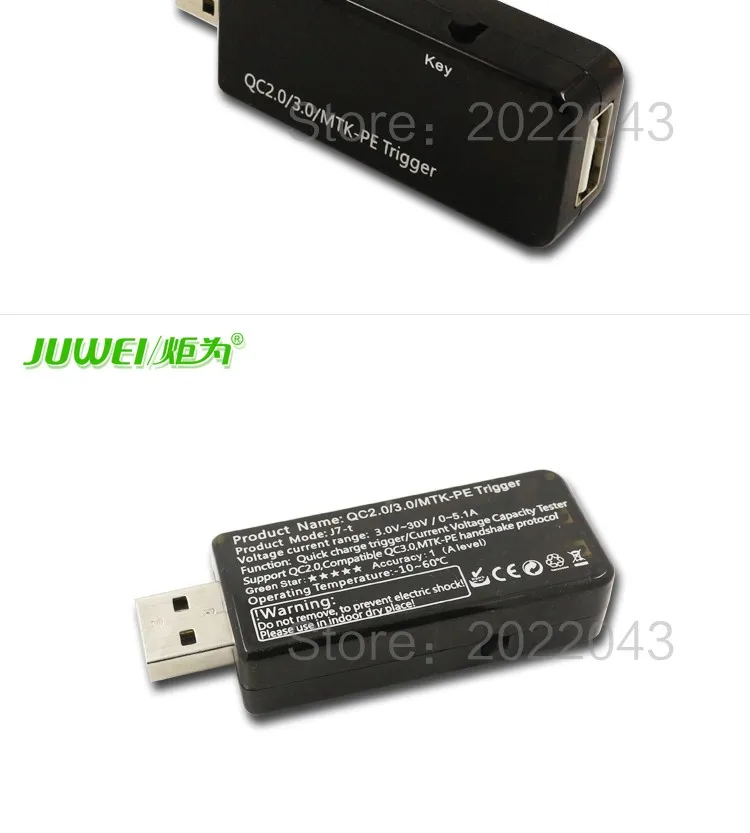

Qualcomm qc2.0/qc3.0/MTK PE USB триггер тестер/индукции quick charge Напряжение детектор ток ёмкость

Qualcomm qc2.0/qc3.0/MTK PE USB триггер тестер/индукции quick charge Напряжение детектор ток ёмкость

Примечание:

1. Этот продукт использует ЖК-экран,Если вам нужен OLED экран высокой четкости, пожалуйста, не покупайте, спасибо!

2.Это не простой тест USB er, был быстрый заряд триггерного тестирования напряжения er, совместимые функции тестирования USB er для напряжения, мощности, тока, теста емкости.

Qualcomm QC2.0/QC3.0/MTK-PE quick-энергетический заряд Тесты er/Напряжение триггера; быстрой зарядки мобильного телефона будет стоить по крайней мере 2000RMB-5000RMB, но как быстрый заряд фабрики Тесты? Пожалуйста, дайте qualcomm QC2.0/QC3.0/МТК-PE быстрой зарядки триггер имитировать качество Тесты и старения Тесты для дорогих телефонов в массовое производство, и пусть цифровых плееров DIY использование и качество суждение.

Обновлен qualcomm QC2.0/QC3.0/MTK-PE быстрой зарядки триггер USB Тестер

Руководство по эксплуатации

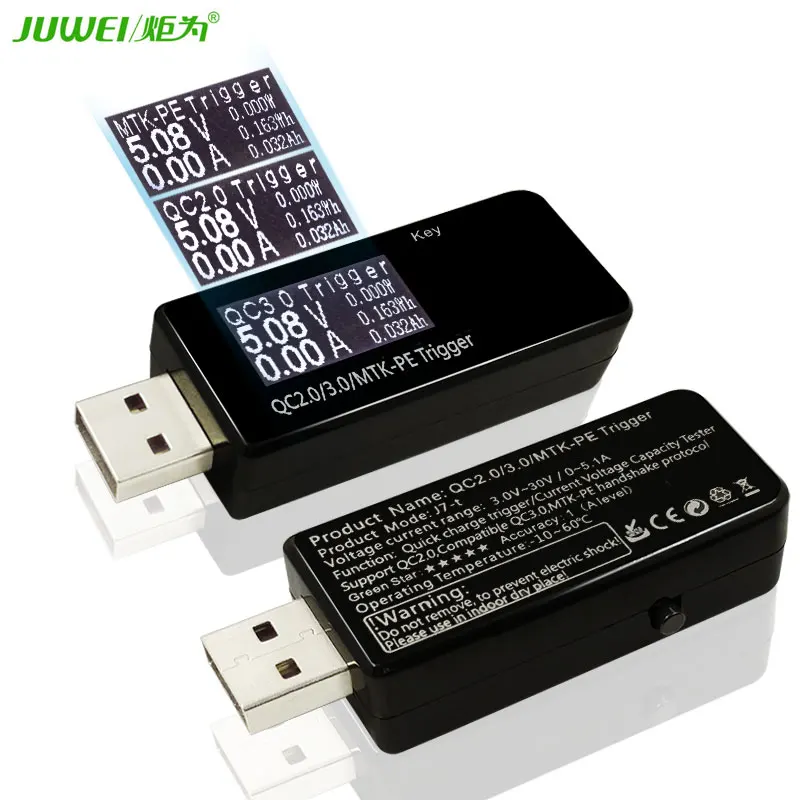

1. характеристики

Qualcomm QC2.0/QC3.0/MTK-PE quick-энергетический заряд Тесты er/Напряжение триггера; быстрой зарядки мобильного телефона будет стоить по крайней мере 2000RMB-5000RMB, но как быстрый заряд фабрики Тесты? Пожалуйста, дайте qualcomm QC2.0/QC3.0/МТК-PE быстрой зарядки триггер имитировать качество Тесты и старения Тесты для дорогих телефонов в массовое производство, и пусть цифровых плееров DIY использование и качество суждение.

Функция Описание:

Продукт имеет встроенный qualcomm QC2.0 квитирование протокола, который может имитировать qualcomm QC2.0 протокол A и B довольно дорого высокого класса телефонов в рынка. Через отправку рукопожатие протокол инструкция, она может поддерживать qualcomm QC2.0 зарядное устройство и зарядное устройство ребенка рисовать напряжение и показать его значение, и он может также выход к USB как старение и тестирования; он также может нарисовать фиксированный адаптер питания 9 В, 12 В в и В 20 в для подачи питания на соответствующее оборудование; есть экран дисплея, интенсивность мощности светодио дный свет, Переключение режима, фиксированное напряжение питания, зуммер намек и выход USB, так что приложение разнообразно, и это идеальное оборудование как для производителя, так и для цифрового плеера.

2. Функция

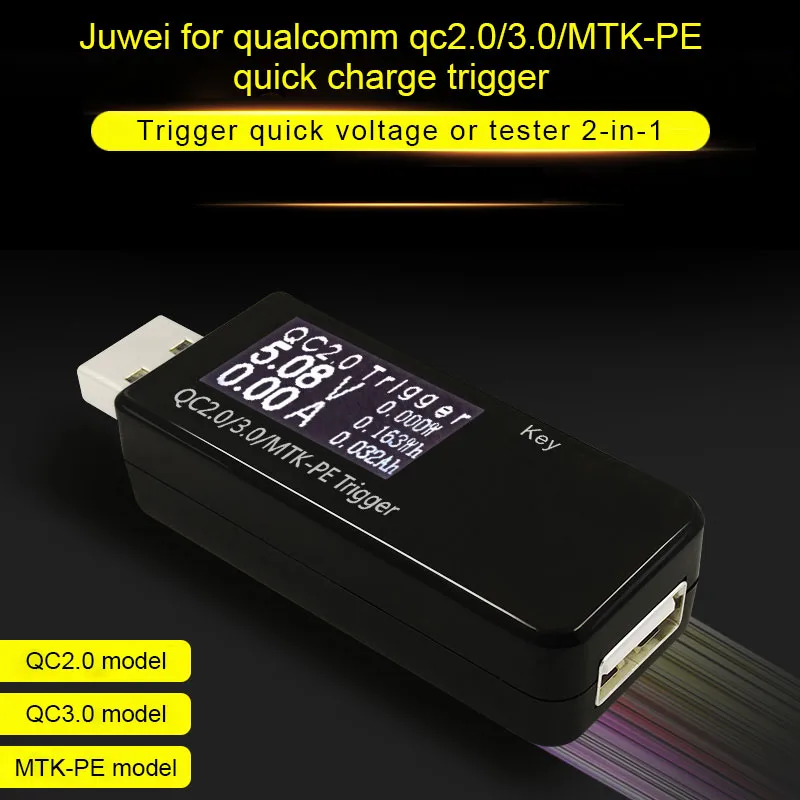

A: Поддержка qualcomm QC3.0 и совместимость с QC2.0 протокола, и длинные нажмите клавишу для коммутатора различные функции триггера режимов:

1) Выход 5 В/2A

2) Выход 9 В/1.7A

3) Выход 12 В/1.3A

4) введите QC3.0 режим и нажмите 0,2 В для увеличения и уменьшения Тесты

B: поддержка протокола быстрой зарядки Mediatech MTK-PE (этот режим должен иметь 10 Ом выходной триггер высокого напряжения высокой мощности)

3. Инструкция по эксплуатации

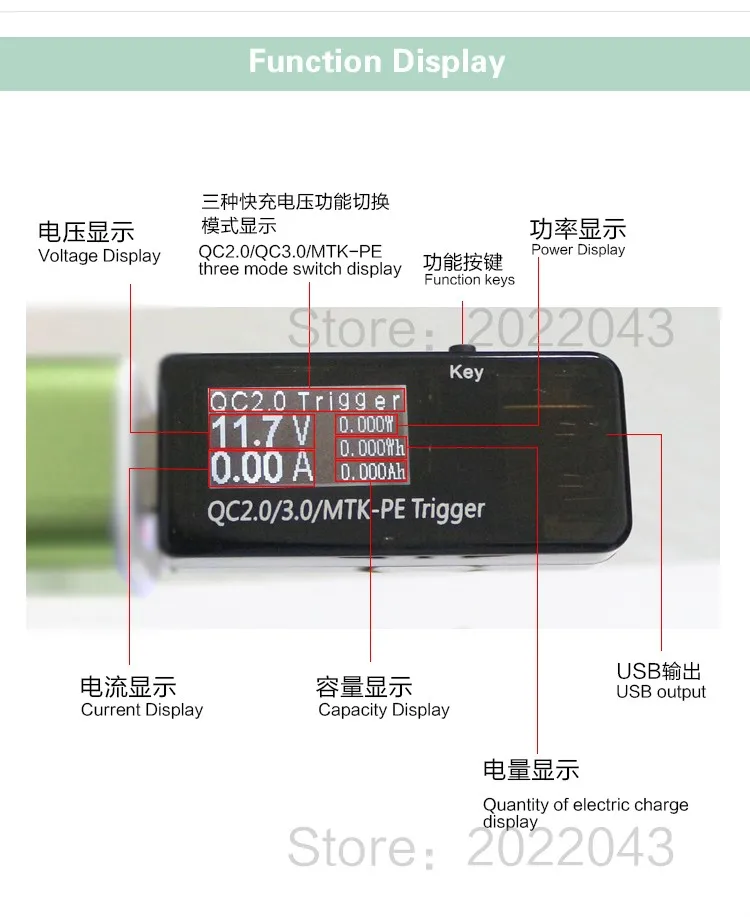

1) Функция коммутатора и сброс данных: Длительное нажатие для переключения три вида измерения режимы отображения: переключаться между QC2.0/QC3.0/MTK-PE, и нажмите для последовательных 5 раза, чтобы сбросить емкости питания)

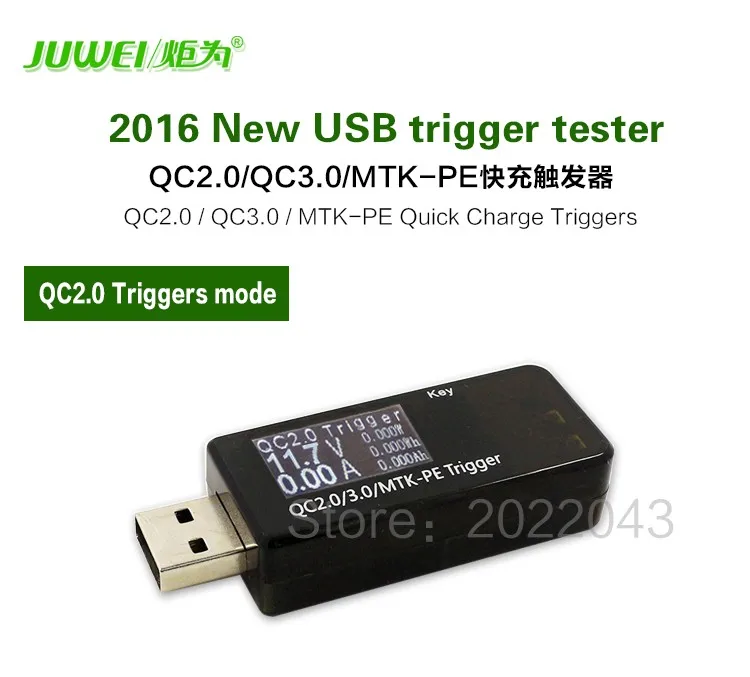

2) Нажмите под QC2.0 режим: короткое нажатие для напряжения переключатель активации (5 В/9 В/12 В/20 В), и дважды щелкните для автоматического цикла переключатель активации.

3) Нажмите под QC3.0 режим: короткое нажатие до минус 0,2 В, двойной щелчок до плюс 0,2 В, три кликов, чтобы автоматически минус 0,2 В, и четыре нажмите, чтобы постоянно плюс 0,2 В

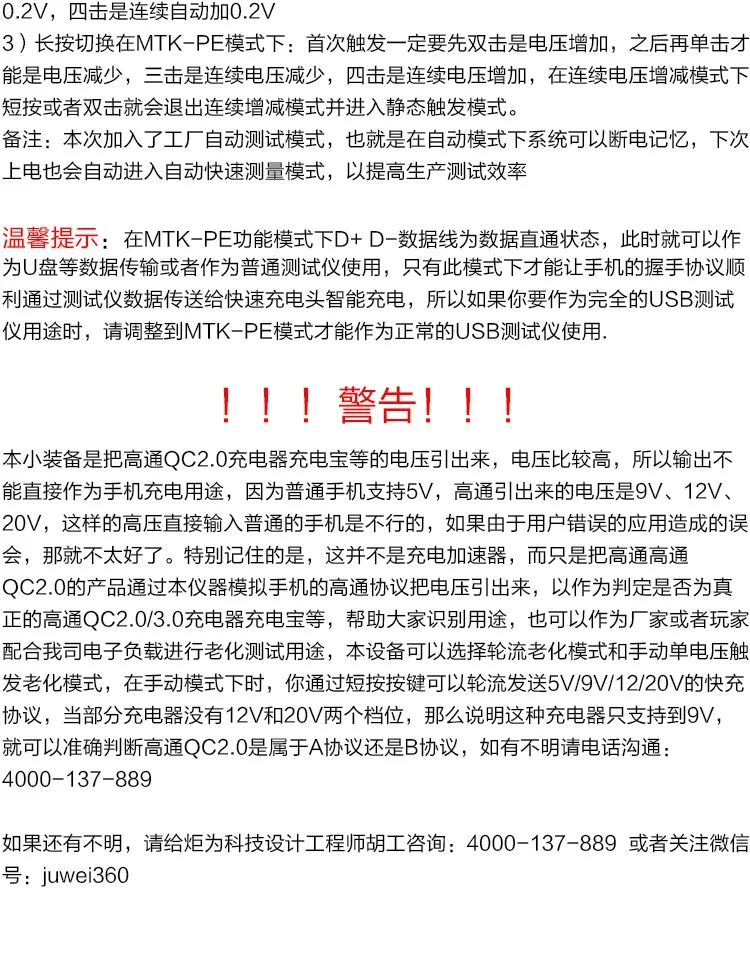

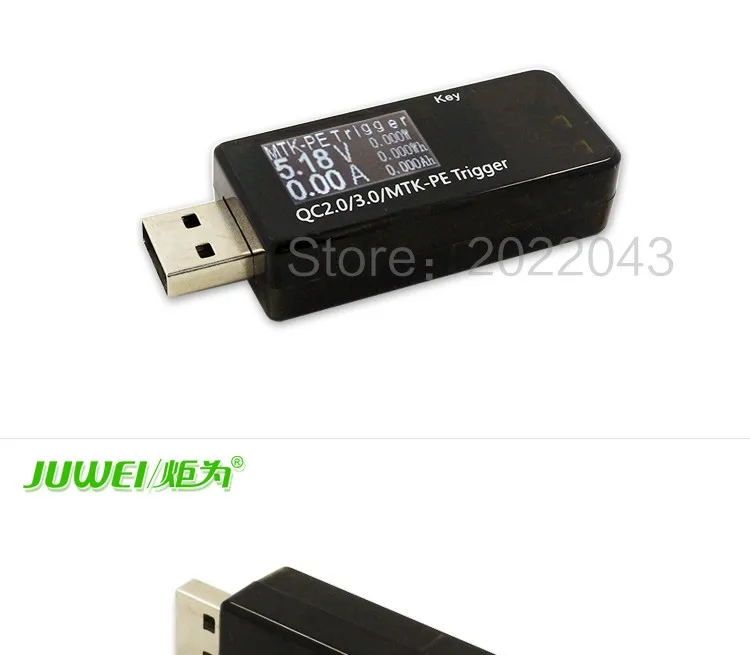

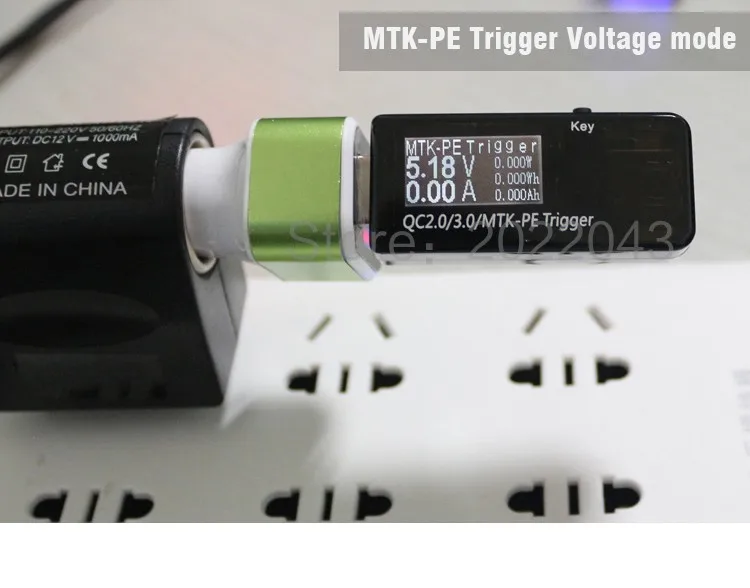

4) Длительное нажатие в режиме MTK-PE: сначала дважды нажмите, чтобы увеличить напряжение, а затем нажмите, чтобы уменьшить напряжение, три клика, чтобы непрерывно уменьшить напряжение, и четыре щелчка для непрерывного увеличения напряжения; в режиме непрерывного увеличения или уменьшения напряжения, Короткое нажатие или двойной щелчок выйдут из режима непрерывного увеличения или уменьшения и войдите в режим статического триггера.

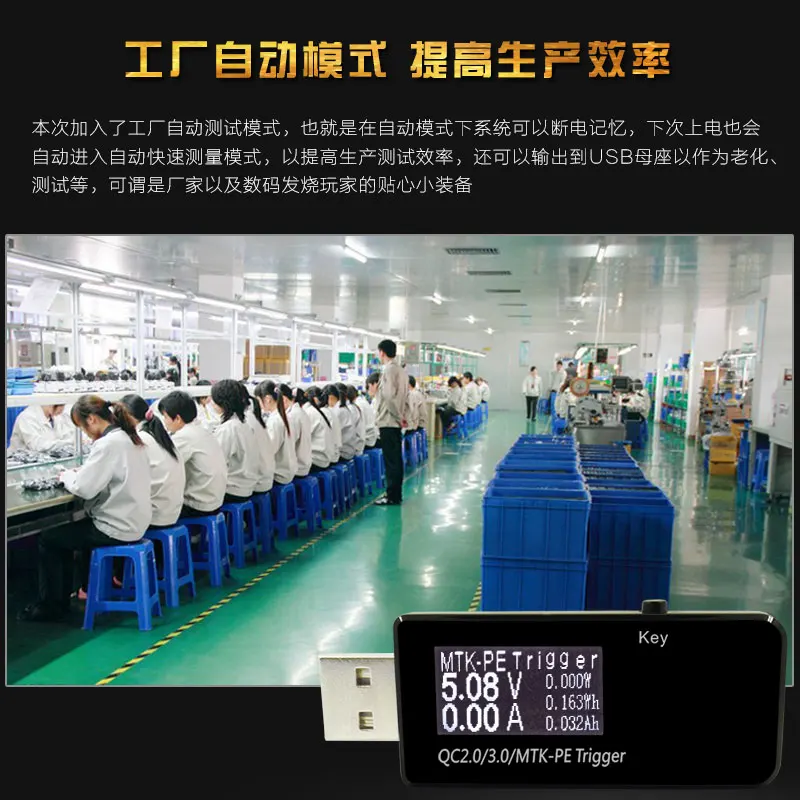

Комментарий: добавлен шаблон автоматического тестирования завода, то есть система имеет память питания в автоматическом режиме, и может войти в режим автоматического быстрого измерения, улучшая эффективность тестирования производства

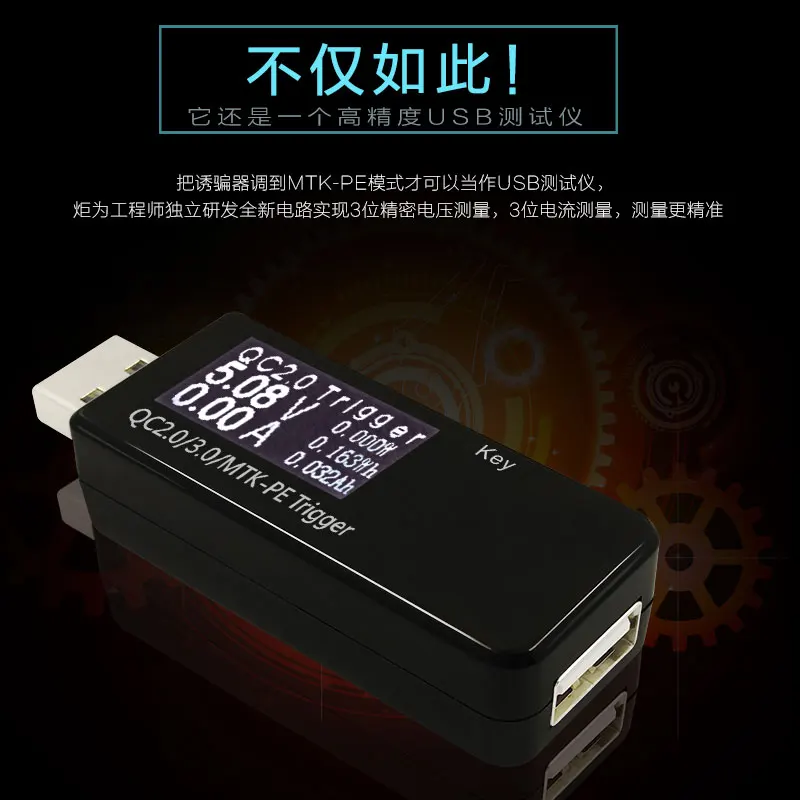

Теплое приглашение: в режиме функции MTK-PE кабель D + D-это состояние подключения данных, и в это время его можно использовать в качестве диска U или общего тестера, так что протокол телефонного рукопожатия может быстро заряжать через тестер передачи данных, так что если он используется в качестве usb-тестера полностью, Пожалуйста, настройте его в режим MTK-PE для обычного usb-тестера.

Обратите внимание: это оборудование рисует быстрое зарядное устройство ребенка, который поддерживает qualcomm QC2.0/QC3.0/МТК-PE протокол с высокого напряжения, поэтому выход не могут быть непосредственно используется в качестве мобильного телефона, потому что обычный сотовый телефон поддерживает В 5 В, а напряжение qualcomm составляет 9 В, В 12 В и В 20 в, Поэтому такое высокое напряжение не может напрямую войти в обычный мобильный телефон. Разочаровывает непонимание из-за ошибки пользователей. Пожалуйста, имейте в виду, что это не quick charge акселератора, но просто привлекает напряжение qualcomm QC3.0 товары через инструмент, и определить, является ли это реальная qualcomm QC2.0/3,0 зарядное устройство ребенка, чтобы помочь людям определить его или сотрудничать с нашим стареющим тестом для производителя или игроков. Это оборудование может выбрать Альтернативный режим старения и ручной режим одиночного триггера напряжения; в ручном режиме, короткий нажмите кнопку, чтобы отправить 5 В в/В 9 В/12 В/20 В в протокол быстрой зарядки; если некоторые зарядные устройства не имеют В 12 В и В 20 в, это означает, что зарядное устройство поддерживает только 9 В, И мы можем точно судить ли qualcomm QC2.0 принадлежит протокол или B протокола.
