3HP 12000 кВт ER20 24000 380 об/мин водное охлаждение Перманентная мощность Электрический

Модель

SDK100-12-24Z-2.2

Тип продукта

Электрический шпиндель с постоянной мощностью для гравировального станка с ЧПУ

Частота (Гц)

400-800 Гц

Скорость (об/мин)

12000-24000r/мин

Напряжение (V)

269-380V

Номинальная мощность (кВт)

2.2KW

Максимальный крутящий момент (вращающий момент

1.75N. М

Ток (А)

6.5A

Lub

Смазка

Начин охлаждения

Дизельный двигатель с водяным охлаждением

Соединитель для носа

ER20, 6 мм по умолчанию

Подшипники типа

2x7005CP5

2x7004CP5

Шпинделя Диаметр

100 мм

Шпинделя Длина

269 мм

Вес

13 кг

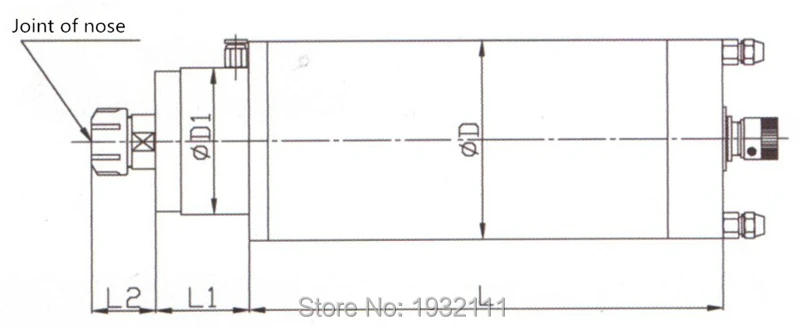

D

D1

Соединитель для носа

L

L1

L2

100

79

ER20

269

17

35

1

Электрический шпиндель должен быть совместим с преобразователем частоты. Выбор преобразователя частоты должен совпадать с мощностью, напряжением, током, частотой и другими параметрами электрического шпинделя. Использование электрического шпинделя должно сначала установить контрольную частоту инвертора. Справочная частота преобразователя частоты устанавливается в соответствии с самой высокой частотой электрического шпинделя.Инвертор эталонный преобразователь частоты заводские настройки по умолчанию 50 Гц. Если Базовая частота инвертора не установлена перед использованием двигателя шпинделя, двигатель шпинделя может быть сгорел.

2

Перед использованием, вы должны использовать руку, чтобы повернуть мотор шпинделя, и подтвердить, что он может вращаться плавно.

3

При использовании, вы должны сначала подключить к шпиндельному двигателю охлаждающей воды трубы, водопроводные трубы для обеспечения. Расход воды не менее 5 л/мин

4

Если необходимо заменить Электрический шпиндель на новый подшипник,
Должен быть заменен определенным профессиональным и техническим персоналом. Поддержка специальных инструментов. Двигатель шпинделя должен быть полностью очищен, катушка статора не должна быть удалена.

Неисправность

Причина, по которой

Раствор

Электрический шпиндель не работает после запуска

1. Нет выхода или неправильной настройки для инвертора

Проверьте выход и настройку инвертора

2. Вилка не подключена

Проверьте разъем и соединительный кабель

3. Кабель не подключен

4. Обмотка статора сгорела

Изменить статор

Через несколько секунд после запуска, шпиндель останавливается

1. Впускную водопроводную

Сушки статора

2. Высокая температура вызванные повреждения изоляции провода

Изменить статор

3. Отсутствие фазовой работы, вызванной защитой от перегрузки по току

Проверьте подключение кабеля двигателя шпинделя

4. Слишком короткое время запуска

Расширенный времени разгона

Двигатель дыма или оболочки волос горячей

1. Выходное напряжение инвертора, частота не совпадает с двигателем шпинделя

Проверьте настройки инвертора

2. Частота инвертора не установлена правильно

Сброс частоты инвертора

3. Блокировка воздуховода

Проверьте воздуховод

Гайка отпуская когда заводится

Направление вращения ошибка

Запись вращения в соответствии с инструкцией на шпинделе

Шум и вибрации

1, поврежденные

Изменение подшипники

2. Точное повреждение деталей влияет на динамический баланс

Проверьте динамической балансировки

3. Большой шпиндель

Изменение шпинделя

Гайка отпуская когда вы отключаете холодильник

Слишком короткое время простоя

Длительное время замедления
