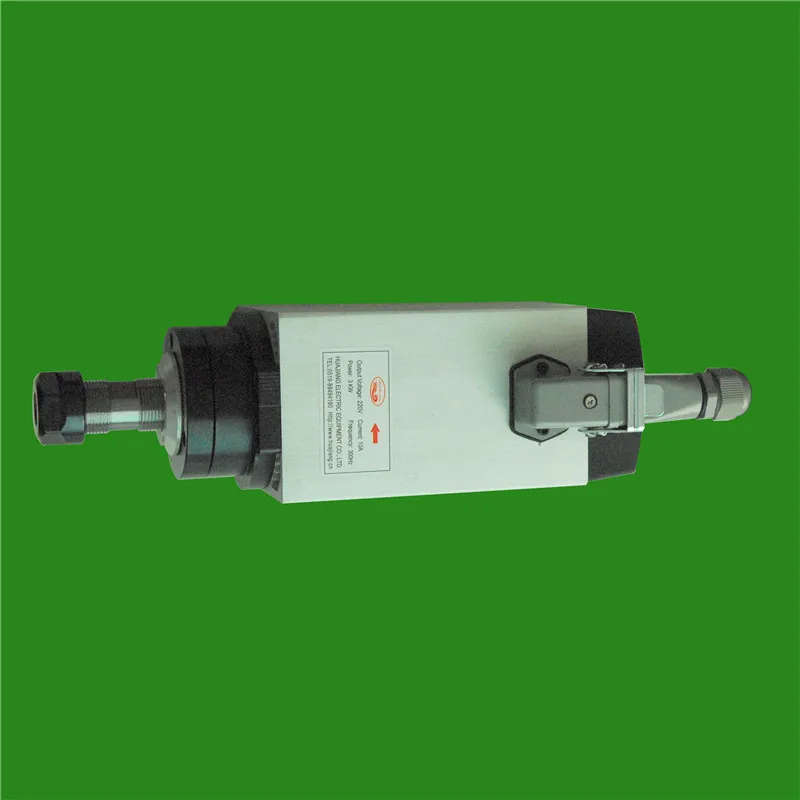

Квадратный деревообрабатывающий Шпиндельный двигатель переменного тока 4

Бренд

HUAJIANG

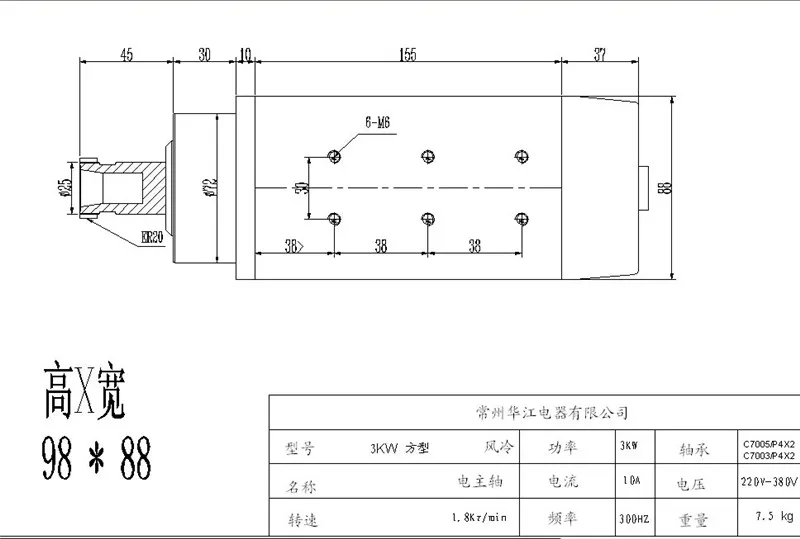

Шпинделя модель

89 98 3KW ER20

Измерение

89 мм * 98 мм

Скорость

10000-18000 об/мин

Номинальная Мощность

3KW 4HP

Напряжение

AC220V

В настоящее время

10A

Частота

300 Гц

Подшипники

C7005/p4 * 2,C7003/p4 * 2

Цанга

ER20 (случайная отправка Коллет бесплатно)

Охлаждение Тип

Воздушное охлаждение

Смазывать

Смазка

Штепсельного соединения:

Подключите 1234 pin, 1-U, 2-V, 3-W, 4-GND или не подключен. Если 123 не подключен правильно, двигатель повернет назад. Можно обменять любые два провода.

Модель

Скорость(Kr/мин)

Мощность(КВт)

Напряжение(Переменного тока)

В настоящее время(А)

Частота(Гц)

Цанга

Вентилятор охлаждения

Применение

Hjgs01 Φ65

1-2,4

0,8

220

6

400

ER11Φ3.175 -Φ6

Воздушное охлаждение

Гравировальный станок с ЧПУ

Hjgs02 Φ65

1-2,4

1,5

220

8

400

ER11Φ3.175 -Φ6

Воздушное охлаждение

Гравировальный станок с ЧПУ

Hjgs03 Φ80

1-2,4

1,2

220

8

400

ER11Φ3.175 -Φ6

Воздушное охлаждение

Гравировальный станок с ЧПУ

Hjgs04 Φ80

1-2,4

1,5

220

8

400

ER11Φ3.175 -Φ6

Воздушное охлаждение

Гравировальный станок с ЧПУ

Hjgs05 Φ80

1-2,4

1,5

220

8

400

ER16Φ3.175 -Φ10

Воздушное охлаждение

Гравировальный станок с ЧПУ

Hjgs06 Φ80

1-2,4

2,2

220

8

400

ER16Φ3.175 -Φ10

Воздушное охлаждение

Гравировальный станок с ЧПУ

Hjgs07 Φ80

1-2,4

2,2

220-380

8

400

ER20Φ3.175 -Φ12.7

Воздушное охлаждение

Гравировальный станок с ЧПУ

Hjgs08 Φ105

1-1,8

3

220-380

10

300

ER20Φ3.175 -Φ12.7

Воздушное охлаждение

Гравировальный станок с ЧПУ

Hjgs09 89*98

1-1,8

3

220-380

10

300

ER20Φ3.175 -Φ12.7

Воздушное охлаждение

Гравировальный станок с ЧПУ

Hjgs10 89*98

1-1,8

4

220-380

12

300

ER20Φ3.175 -Φ12.7

Воздушное охлаждение

Гравировальный станок с ЧПУ

Hjgs11 102*122

1-1,8

4,5

220-380

8,5

300

ER25Φ3.175 -Φ16

Воздушное охлаждение

Гравировальный станок с ЧПУ

1

Электрический шпиндель должен быть совместим с преобразователем частоты. Выбор преобразователя частоты должен совпадать с мощностью, напряжением, током, частотой и другими параметрами электрического шпинделя. Использование электрического шпинделя должно сначала установить контрольную частоту инвертора. Справочная частота преобразователя частоты устанавливается в соответствии с самой высокой частотой электрического шпинделя.Инвертор эталонный преобразователь частоты заводские настройки по умолчанию 50 Гц. Если Базовая частота инвертора не установлена перед использованием двигателя шпинделя, двигатель шпинделя может быть сгорел.

2

Перед использованием, вы должны использовать руку, чтобы повернуть мотор шпинделя, и подтвердить, что он может вращаться плавно.

3

При использовании, вы должны сначала подключить к шпиндельному двигателю охлаждающей воды трубы, водопроводные трубы для обеспечения. Расход воды не менее 5 л/мин

4

Если необходимо заменить Электрический шпиндель на новый подшипник,
Должен быть заменен определенным профессиональным и техническим персоналом. Поддержка специальных инструментов. Двигатель шпинделя должен быть полностью очищен, катушка статора не должна быть удалена.

Неисправность

Причина, по которой

Раствор

Электрический шпиндель не работает после запуска

1. Нет выхода или неправильной настройки для инвертора

Проверьте выход и настройку инвертора

2. Вилка не подключена

Проверьте разъем и соединительный кабель

3. Кабель не подключен

4. Обмотка статора сгорела

Изменить статор

Через несколько секунд после запуска, шпиндель останавливается

1. Впускную водопроводную

Сушки статора

2. Высокая температура вызванные повреждения изоляции провода

Изменить статор

3. Отсутствие фазовой работы, вызванной защитой от перегрузки по току

Проверьте подключение кабеля двигателя шпинделя

4. Слишком короткое время запуска

Расширенный времени разгона

Двигатель дыма или оболочки волос горячей

1. Выходное напряжение инвертора, частота не совпадает с двигателем шпинделя

Проверьте настройки инвертора

2. Частота инвертора не установлена правильно

Сброс частоты инвертора

3. Блокировка воздуховода

Проверьте воздуховод

Гайка отпуская когда заводится

Направление вращения ошибка

Запись вращения в соответствии с инструкцией на шпинделе

Шум и вибрации

1, поврежденные

Изменение подшипники

2. Точное повреждение деталей влияет на динамический баланс

Проверьте динамической балансировки

3. Большой шпиндель

Изменение шпинделя

Гайка отпуская когда вы отключаете холодильник

Слишком короткое время простоя

Длительное время замедления
