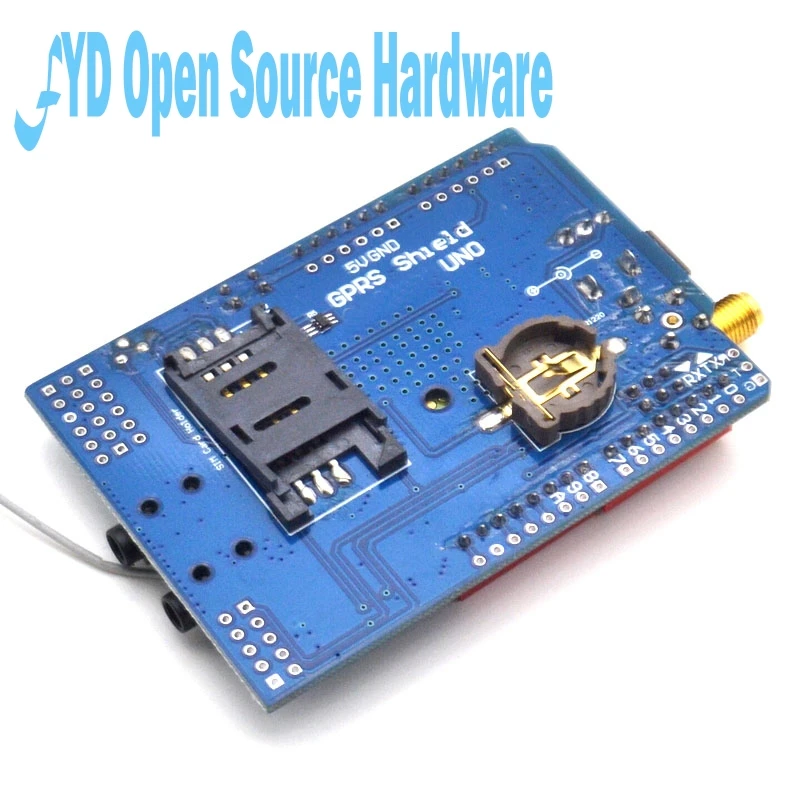

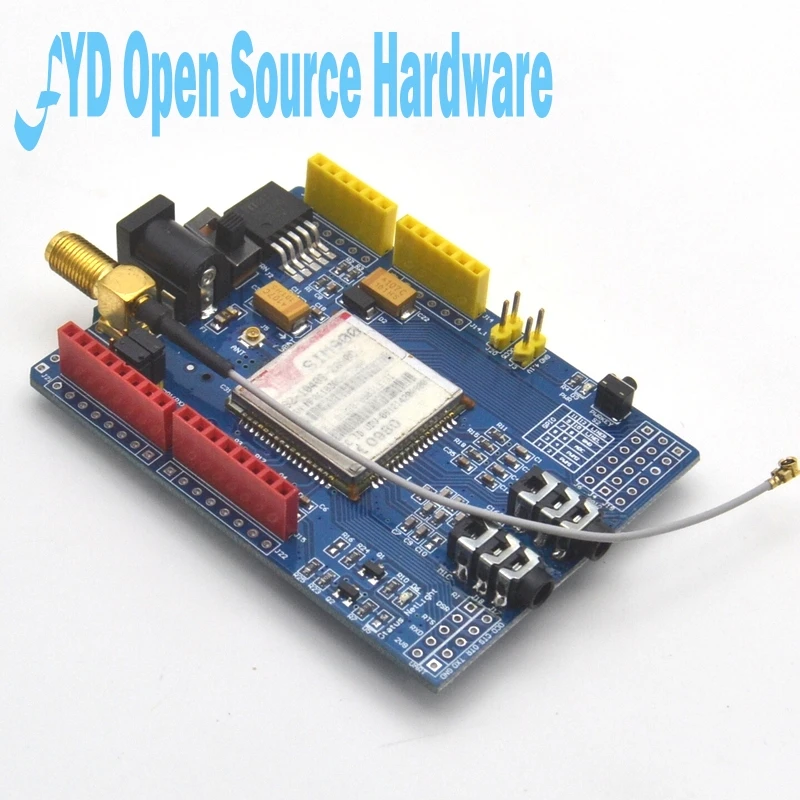

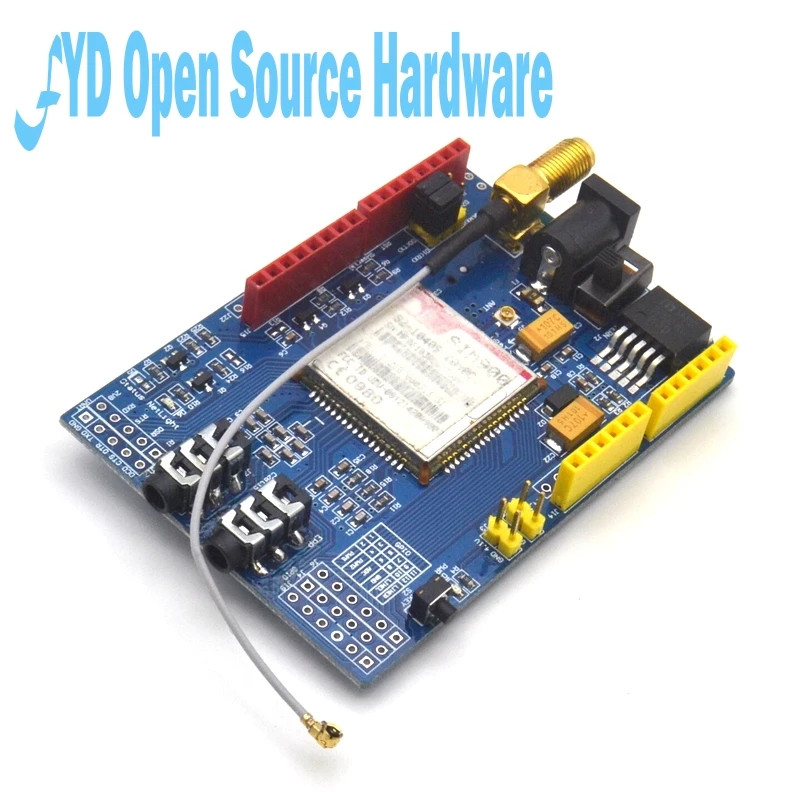

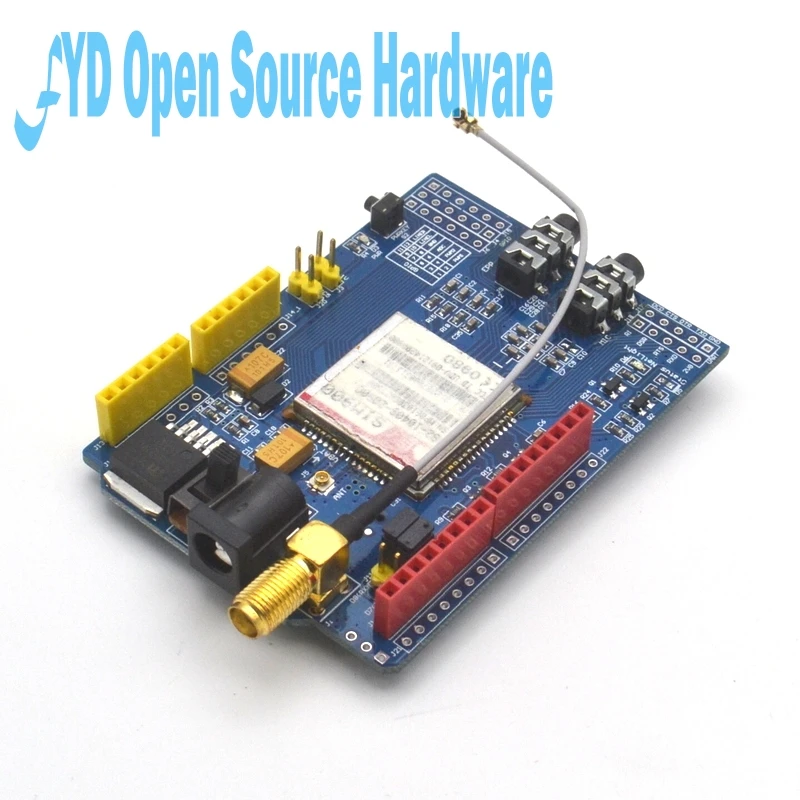

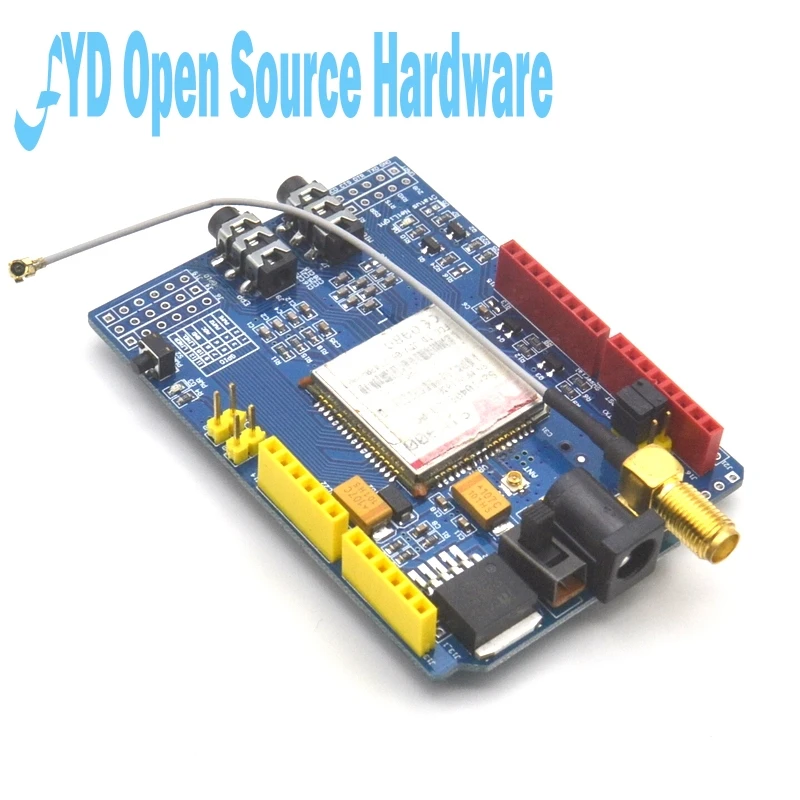

SIM900 GPRS/GSM щит макетная плата четырехдиапазонный модуль для arduino совместим с UNO MEGA

SIM900 GPRS/GSM щит макетная плата четырехдиапазонный модуль для arduino совместим с UNO MEGA

Инструкции

• Возможна компьютерная отладка USB--TTL. Этот модуль питается от: 5 В-26 В, если источник питания 5 В должен быть выше 2 А, рекомендуется источник питания 9 В. Подключите плату Arduino, источник питания должен быть в состоянии обеспечить 2А тока. Причина в том, что щит GPRS загружается по току и работает до пикового тока требует максимум 2А, но usb-порт не может обеспечить такой большой ток, поэтому необходимо внешнее оборудование для электроснабжения. Другая дорога приводит к 3,7-4,5 В блок питания порта pin для литиевой батареи. Идеальный совместимый последовательный портМикрокомпьютер с одним чипом Arduino. TTL серийный совместимый 3,3 и 5 в микроконтроллер.

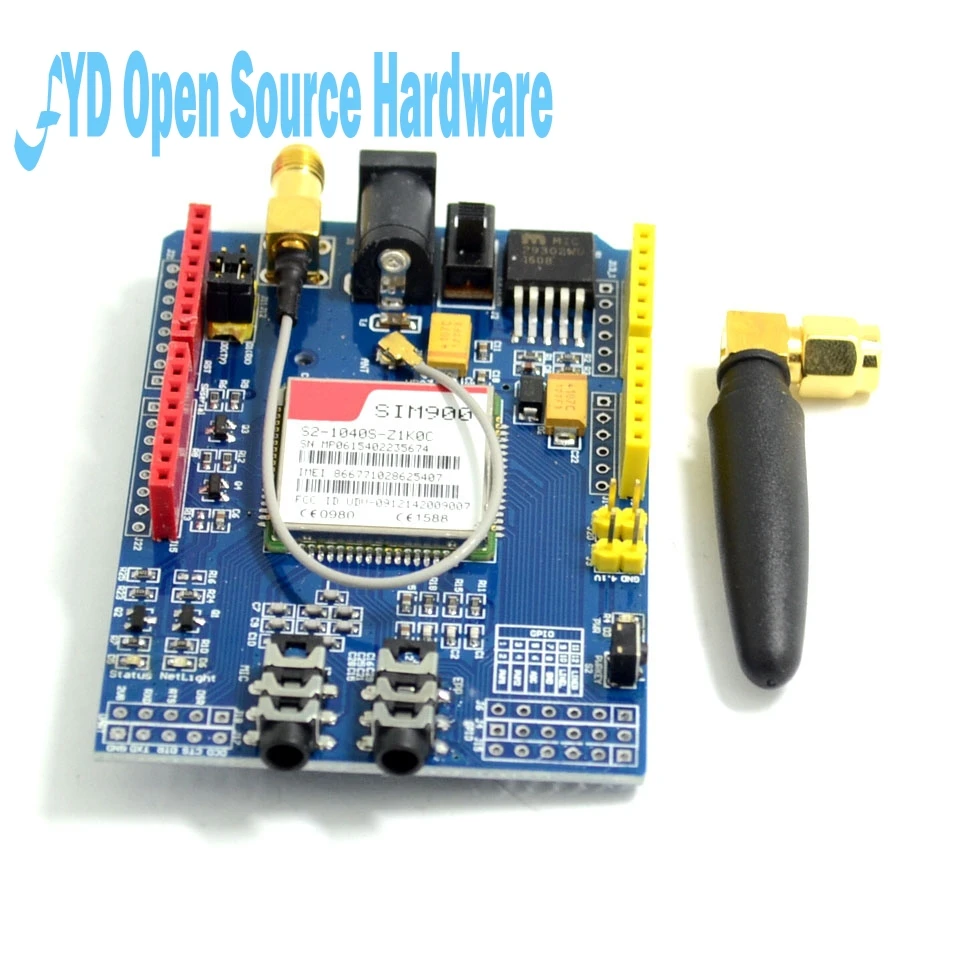

См. Следующую картинку

1 для обеспечения 2 видов интерфейса антенны, совместимых с различными потребностями ситуации. Этот продукт был прикреплен к антенне, антенне с линией передачи, поэтому совместим с 2 интерфейсами.

2. Sim900 может проходить через настройки колпачка перемычки, подключаться к Arduino от d0 до D7 произвольных двух контактов и может использоваться только аппаратное обеспечение UART D0D1.

3. Переключатель отладки, вы можете установить порт отладки sim900, подключенный к Arduino или через Arduino ATMEGA8U2/FT232, подключенный к ПК, отладка.

4 выхода аудио и микрофона.

5. Порт IO Sim900 несколько проводов к gill после использования линейного подключения DuPont-Special reference pin схема и техническое описание.

6,3 индикатор состояния, а также 3 кнопки-одна из которых кнопка включения питания может управляться с помощью ПИН-кода Arduino для достижения программного обеспечения для включения питания SIM900.

Автоматический уровень совместим с 7 3,3 В и 5 В, может быть адаптивным 3,3 В или 5 в основной платы управления, поддержка кленового листа и ДСП других платформ, таких как 3,3 В макетная плата.

Экран GPRS основан на модуле sim900 от simcom и совместим с Arduino и его клонами. GPRS shield предоставляет вам способ общения друг с другом с помощью GSM сети сотовых телефонов. Щит позволяет получать SMS, MMS, GPRS и аудио через UART, отправляя по командам (GSM 07,07, 07,05 и simcom EGFP по командам). Щит также имеет 12 GPIOs. 2 PWMs и ADC модуля sim900 (они все 2V8 логики). На борту.

Особенности

B. Четырехдиапазонный 850 / 900/ 1800 / 1900 МГц будет работать в сетях GSM во всех странах мира.

B. Мульти-слот класса 10/8 GPRS

B. Мобильная станция класса B GPRS

B. Совместимость с gsm-фазой 2/2 +

B. Класс 4 (2 Вт @ 850 / 900 МГц)

B. Класс 1 (1 Вт @ 1800 / 1900 МГц)

B. Команды AT управляют стандартными командами: GSM 7,07 и 7,05 команды: Улучшенные команды SIMCOM AT.

B. Служба сообщений, которую вы можете отправить небольшое количество данных по сети (или raw hexadecimal ASCII) так коротко.

B. TCP/UDP stack Позволяет загружать данные, встроенные в веб-сервер.

B. Поддерживается. RTC

B. Серийный порт. Выбор

B. И разъем для наушников

B. Низкое энергопотребление-1,5 мА (режим сна)

B. Диапазон температур-40 промышленных C до + 85 градусов C

Технические характеристики

Применение идей

B. M2M (машина 2 машины) аппликатионы.

B. Контроль приборов. Пульт дистанционного управления

B. Погодная станция или беспроводная сенсорная сеть. Пульт дистанционного управления

B. Система слежения с модулем GPS транспортного средства.

Предостережения

B. Убедитесь, что ваша sim-карта разблокирована.

B. Продукт предоставляется как без изоляционного корпуса. Пожалуйста, соблюдайте меры предосторожности ESD специально в сухую (влажную) погоду. В.

B. Заводская установка по умолчанию для GPRS Shield UART 19200 8-N-1. BPS можно изменить с помощью команд be.

B. Выберите выбор-источник питания для GPRS shield (мощность или внешний 5 в Arduino)

B. Разъем подключен к внешнему источнику питания 4,8 ~ 5VDC

B. Подключение к внешней антенне

B. Выберите последовательный порт для подключения к GPRS Shield

B. Серийный D0/D1-аппаратное обеспечение Arduino

B. Серийный D7/D8-программного обеспечения Arduino

B. LED tell-Есть ли мощность SIM900 в состоянии

B. Световое оповещение-состояние подключения к сети SIM900

B. От SIM900 UART pins breakout от SIM900 UART

B. Ответить на телефонный звонок микрофон

B. Ответить на телефонный звонок

B. GPIO, и ADC SIM900 GPIO - PWM, и ADC pins breakout SIM900 PWM

B. Кнопка питания вверх и вниз для мощности SIM900
