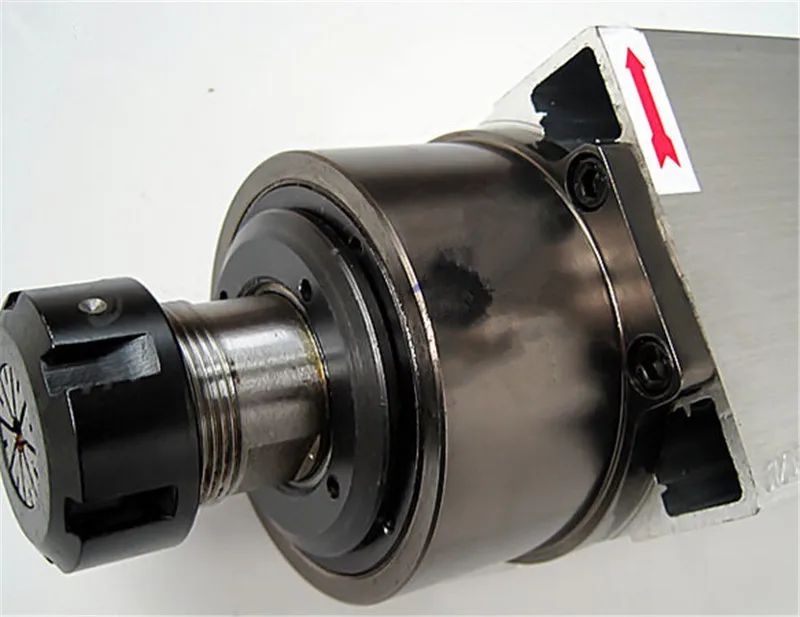

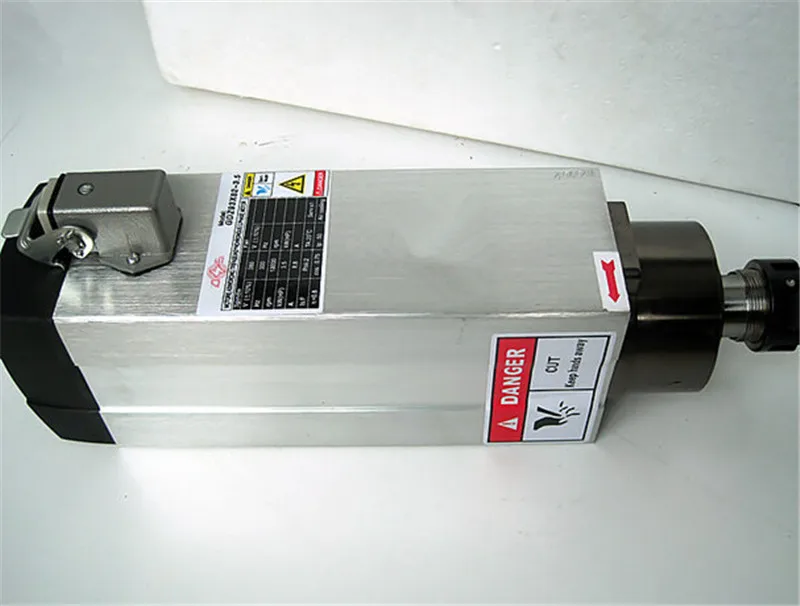

6HP 4.5KW 18000 об/мин ER32 квадратный деревообрабатывающий двигатель шпинделя

Бренд

Чангшенг

Шпинделя модель

GDZ120x103-4.5

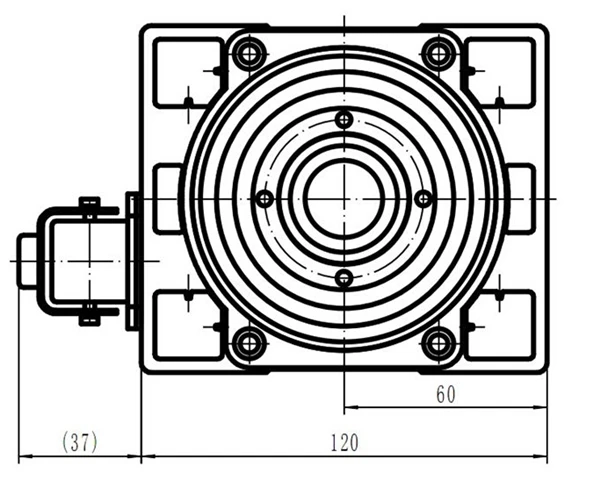

Измерение

120 мм * 103 мм

Скорость

18000 об/мин

Номинальная мощность

4.5KW 6HP

Стабилизатор напряжения

AC380V

В настоящее время

9.5A

Частота

300 Гц

Подшипники

C7008c/p4 * 2, C7004c/p4 * 2

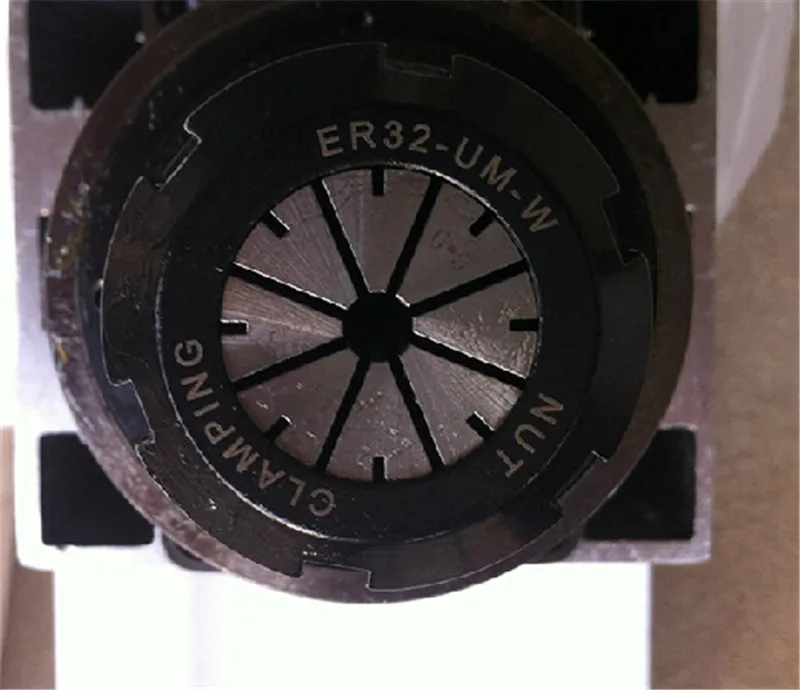

Цанга

ER32 (случайный отправка Коллет как бесплатно)

Тип охлаждения

Воздушное охлаждение

Смазывать

Смазка

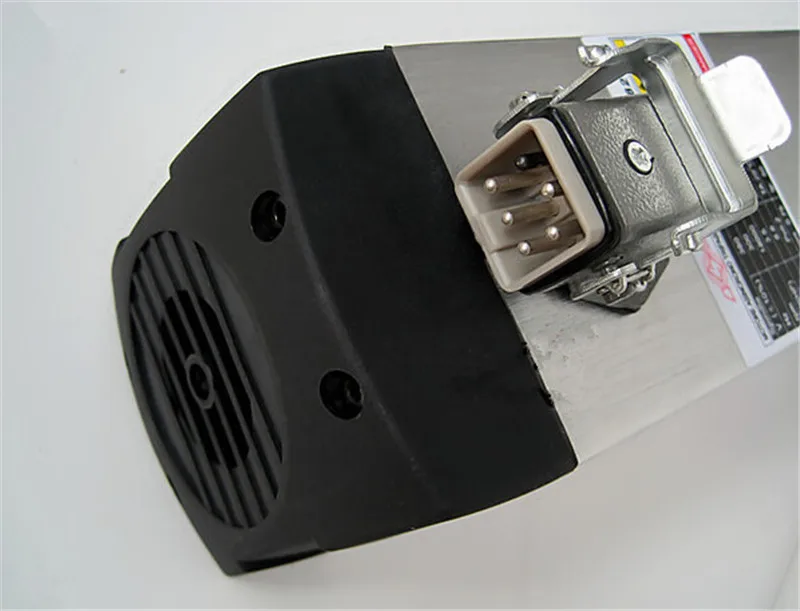

Штепсельного соединения:

Подключите 1234 pin, 1-U, 2-V, 3-W, 4-GND или не подключен. Если 123 не подключен правильно, двигатель повернет назад. Можно обменять любые два провода.

Модель

Скорость (КР/мин)

Мощность (кВт)

Напряжение (В переменного тока)

Ток (А)

Частота (Гц)

Цанга

Вентилятор охлаждения

Применение

GDZ93x82-1.5 (220 V)

18000 об/мин

1.5KW

220 V

6.8A

300 Гц

ER20

Воздушное охлаждение

Деревообработка

GDZ93x82-1.5 (380 V)

18000 об/мин

1.5KW

380 V

3.8A

300 Гц

ER20

Воздушное охлаждение

Деревообработка

GDZ93x82-2.2 (220 V)

18000 об/мин

2.2KW

220 V

10A

300 Гц

ER25

Воздушное охлаждение

Деревообработка

GDZ93x82-2.2 (380 V)

18000 об/мин

2.2KW

380 V

5.5A

300 Гц

ER25

Воздушное охлаждение

Деревообработка

GDZ93x82-3.5 (220 V)

18000 об/мин

3.5KW

220 V

15A

300 Гц

ER25

Воздушное охлаждение

Деревообработка

GDZ93x82-3.5 (380 V)

18000 об/мин

3.5KW

380 V

8.8A

300 Гц

ER25

Воздушное охлаждение

Деревообработка

GDZ120x103-4.5

18000 об/мин

4.5KW

380 V

9.5A

300 Гц

ER32

Воздушное охлаждение

Деревообработка

GDZ120x103-6

18000 об/мин

6KW

380 V

12.6A

300 Гц

ER32

Воздушное охлаждение

Деревообработка

GDZ120x103-7.5

18000 об/мин

7.5KW

380 V

15.5A

300 Гц

ER32

Воздушное охлаждение

Деревообработка

GDZ170x150-12

18000 об/мин

12KW

380 V

26A

300 Гц

ER32

Воздушное охлаждение

Деревообработка

1

Электрический шпиндель должен быть совместим с преобразователем частоты. Выбор преобразователя частоты должен совпадать с мощностью, напряжением, током, частотой и другими параметрами электрического шпинделя. Использование электрического шпинделя должно сначала установить контрольную частоту инвертора. Справочная частота преобразователя частоты устанавливается в соответствии с самой высокой частотой электрического шпинделя.Инвертор эталонный преобразователь частоты заводские настройки по умолчанию 50 Гц. Если Базовая частота инвертора не установлена перед использованием двигателя шпинделя, двигатель шпинделя может быть сгорел.

2

Перед использованием, вы должны использовать руку, чтобы повернуть мотор шпинделя, и подтвердить, что он может вращаться плавно.

3

При использовании, вы должны сначала подключить к шпиндельному двигателю охлаждающей воды трубы, водопроводные трубы для обеспечения. Расход воды не менее 5 л/мин

4

Если необходимо заменить Электрический шпиндель на новый подшипник,
Должен быть заменен определенным профессиональным и техническим персоналом. Поддержка специальных инструментов. Двигатель шпинделя должен быть полностью очищен, катушка статора не должна быть удалена.

Неисправность

Причина, по которой

Раствор

Электрический шпиндель не работает после запуска

1. Нет выхода или неправильной настройки для инвертора

Проверьте выход и настройку инвертора

2. Вилка не подключена

Проверьте разъем и соединительный кабель

3. Кабель не подключен

4. Обмотка статора сгорела

Изменить статор

Через несколько секунд после запуска, шпиндель останавливается

1. Впускную водопроводную

Сушки статора

2. Высокая температура вызванные повреждения изоляции провода

Изменить статор

3. Отсутствие фазовой работы, вызванной защитой от перегрузки по току

Проверьте подключение кабеля двигателя шпинделя

4. Слишком короткое время запуска

Расширенный времени разгона

Двигатель дыма или оболочки волос горячей

1. Выходное напряжение инвертора, частота не совпадает с двигателем шпинделя

Проверьте настройки инвертора

2. Частота инвертора не установлена правильно

Сброс частоты инвертора

3. Блокировка воздуховода

Проверьте воздуховод

Гайка отпуская когда заводится

Направление вращения ошибка

Запись вращения в соответствии с инструкцией на шпинделе

С функциями снижения уровня шума и вибрации

1, поврежденные

Изменение подшипники

2. Точное повреждение деталей влияет на динамический баланс

Проверьте динамической балансировки

3. Большой шпиндель

Изменение шпинделя

Гайка отпуская когда вы отключаете холодильник

Слишком короткое время простоя

Длительное время замедления
