HLK-PM12 AC-DC 220В до 12В понижающий модуль питания-преобразователь умный бытовой

HLK-PM12 AC-DC 220 В до 12 В 3 Вт понижающий модуль питания преобразователь умный бытовой переключатель UL/CE

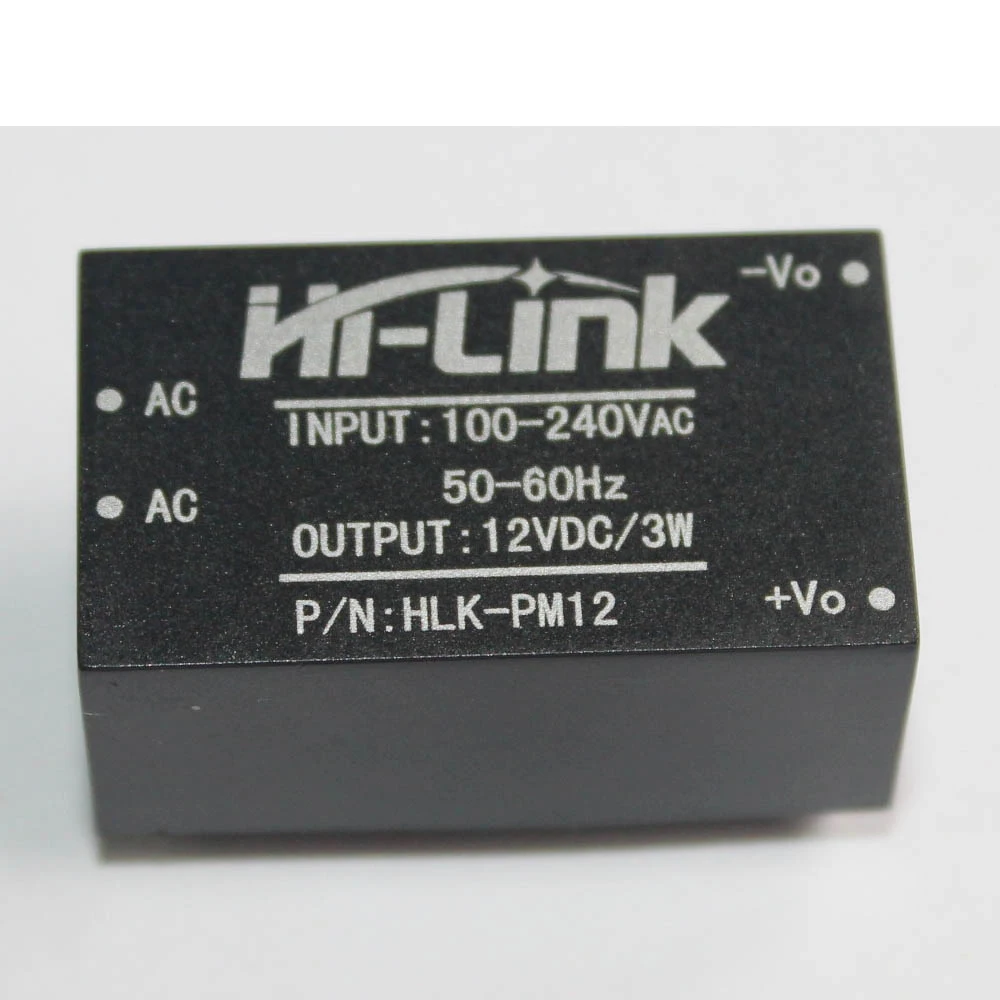

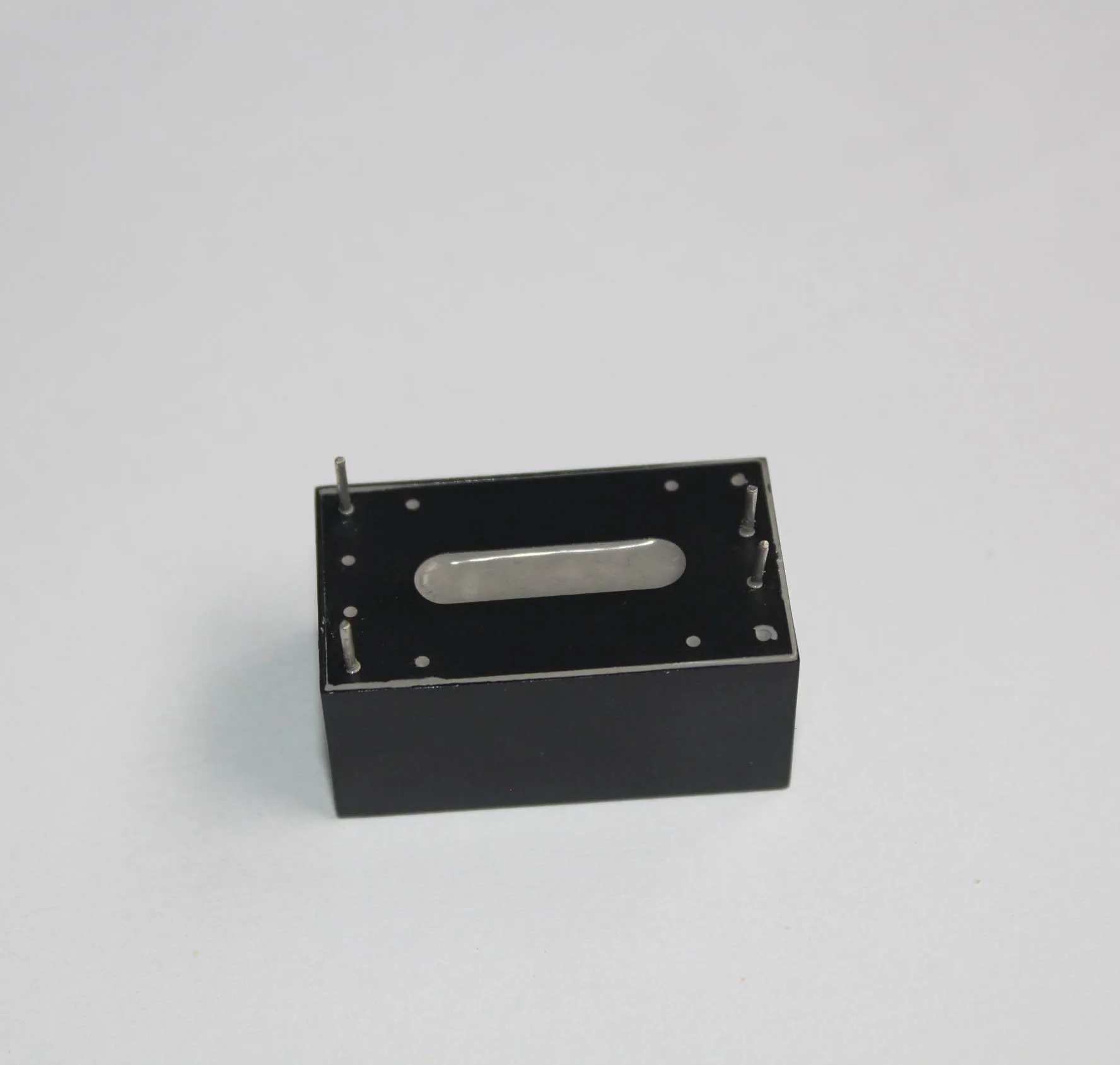

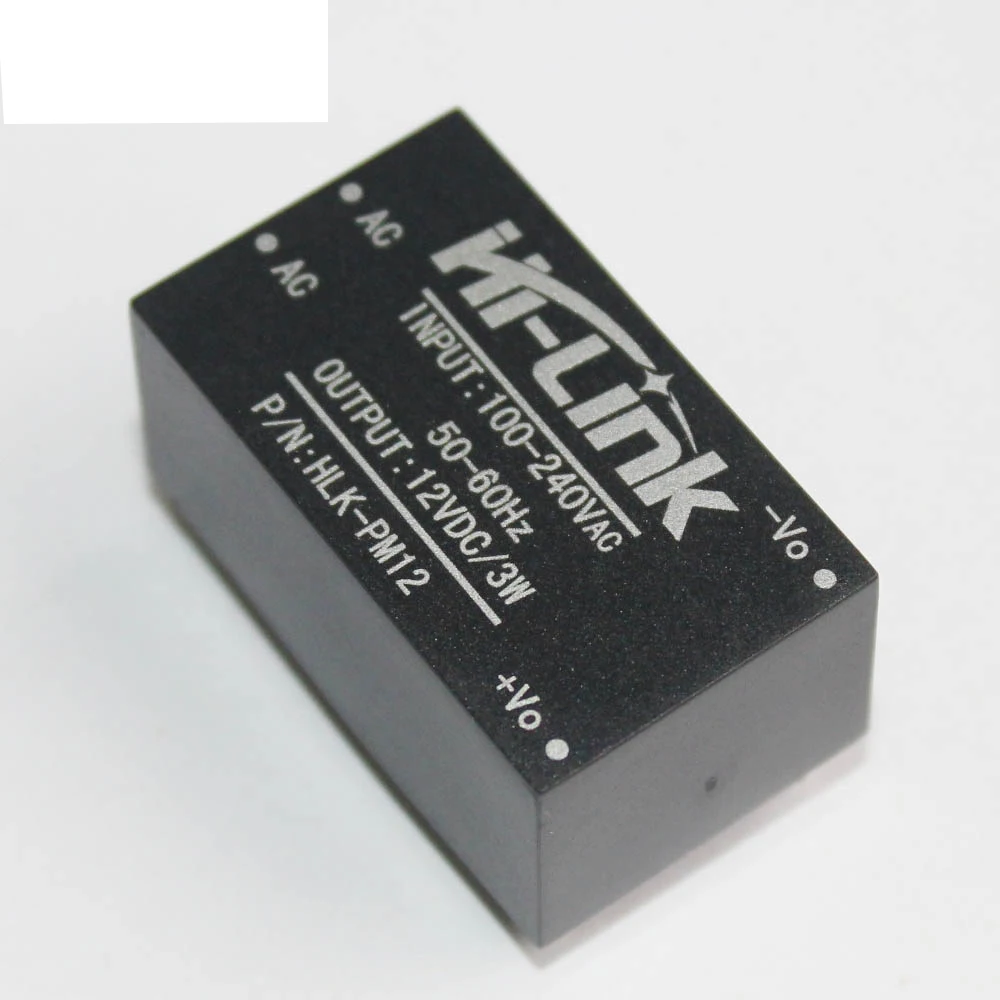

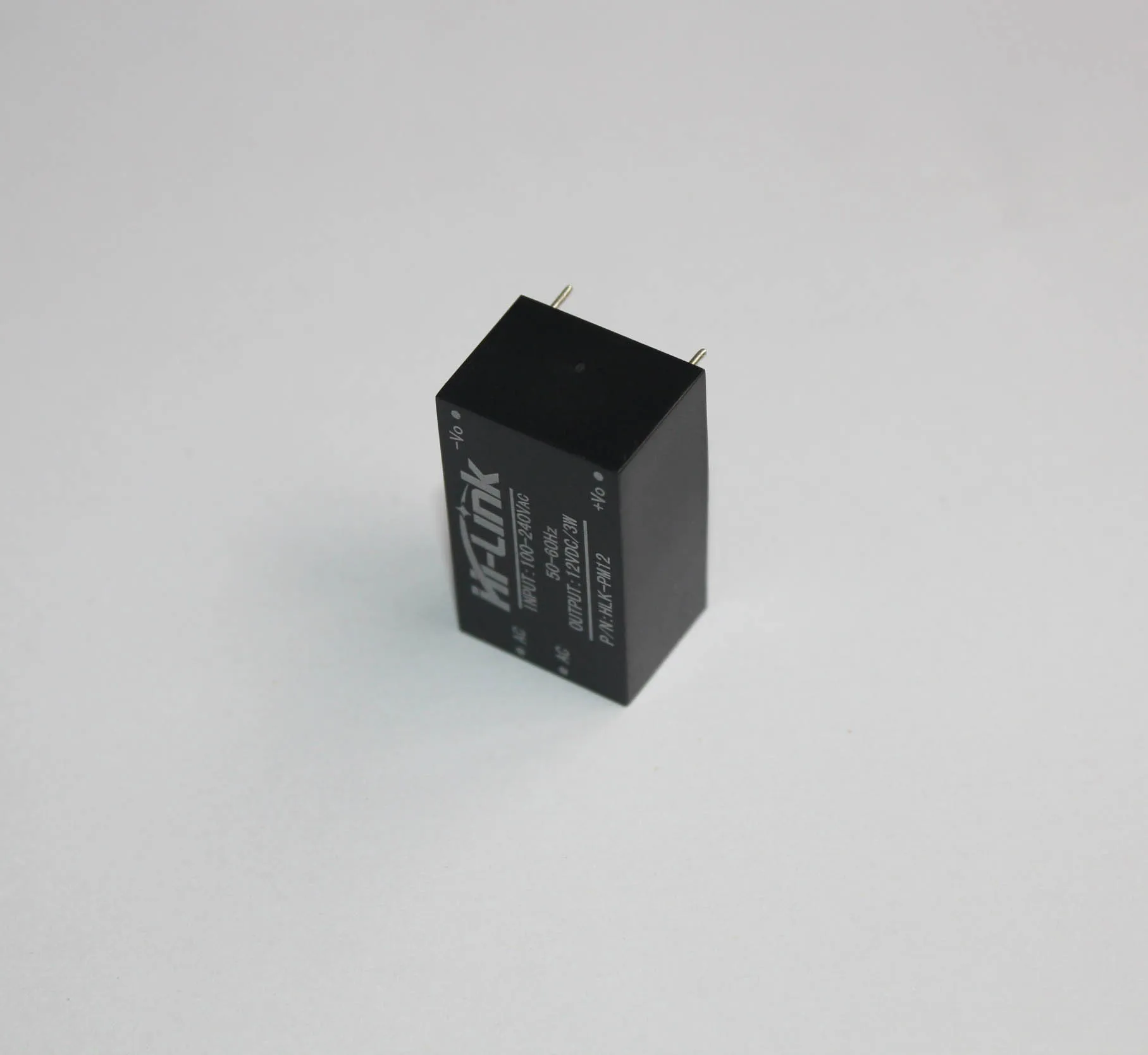

Модуль питания HLK - PM12
220 В до 12 В 3 Вт понижающий переключатель изоляции напряжения модуль питания

Характеристики продукта:
1. Соответствует требованиям UL, CE,
2. Ультратонкий, ультратонкий
2. Все Входное напряжение (переменный ток: 90 ~ 264 в)
3. Низкая пульсация и низкий уровень шума
4. Защита от перегрузки на выходе и короткого замыкания
5. Высокая эффективность, высокая плотность мощности
6. Продукт разработан для удовлетворения требований EMC и проверки безопасности
7. Низкое энергопотребление, Защита окружающей среды, потеря без нагрузки <0,1 Вт
8.100% старение и тестирование нагрузки
9,1 год гарантии perio

2. Условия окружающей среды
Наименование товара; Технические условия
Рабочая температура-20-+ 60 по Цельсию
Температура хранения-40-+ 80 градусов Цельсия
Относительная влажность 5-95%
Охлаждение методом радиации
Атмосферное давление 80-106 кПа
Высота уровня моря ≤ 2000 м
Виброкоэффициент вибрации 10 ~ 500 Гц, 2 Г10 мин./1 цикл, 60 мин. каждый по осям X,Y,Z


3. Электрическая характеристика
1. Входные характеристики (испытание при комнатной температуре 20
Наименование товара; Технические условия
Номинальное входное напряжение 100-240 В переменного тока
Диапазон входного напряжения 90-264 В переменного тока
Максимальный входной ток ≤ 0,2 А
СКАЧОК входного тока ≤ 10 А
Максимальное входное напряжение ≤ 270 В переменного тока
Введите медленный старт ≤ 50 мс
Низкий уровень защиты от напряжения эффективность Vin = 110VAc выходной полный load≥ 69%
Вход высокого напряжения эффективность Vin = 220VAc выходной полный load≥ 70%
Долгосрочная надежность MTBF≥ 100000 h
Номинальное выходное напряжение нагрузки + 12 ± 0,1 В постоянного тока
Полное Номинальное выходное напряжение + 12 ± 0,2 В постоянного тока
Кратковременный максимальный выходной ток ≥ 650 мА
Максимальный выходной ток в течение длительного времени ≥ 250 мА
Регулирование напряжения ± 0,2%
Регулирование нагрузки ± 0,5%
Пульсация и шум
(MVp-p) ≤ 50
Номинальное входное напряжение, полная нагрузка. Используя 20 МГц полосы пропускания,
Сторона нагрузки 10 мкФ и 0,1 мкФ конденсатор, который должен быть протестирован. МВ
Переключатель перегрузки амплитуда (номинальное входное напряжение и выходная нагрузка/ухудшение параметров плюс 10%)≤ 5% VO
Выходная защита от перегрузки по току 150-200% выходной максимальной нагрузки A
Выходная защита от короткого замыкания прямое короткое замыкание на обычном выходе, автоматически восстанавливает нормальную работу после короткого замыкания

4. Характеристики безопасности:
4,1 продукты, разработанные для соответствия требованиям UL, CE сертификации безопасности.
4,2 безопасность и электромагнитная совместимость
Разработан с входом 0.5A UL сертифицированной страховки;
Печатная плата с использованием двухсторонней медной плакированной пластины производства, материал для уровня огнестойкости 94-V0;
Стандарты безопасности: соответствие UL1012, EN60950, UL60950
Напряжение изоляции: I / P-O / P: 2500 В переменного тока
Сопротивление изоляции: I / PO / P> 100M Ом/500VDC 25C 70% RH
Проводимость и излучение: Соответствует EN55011, EN55022 (CISPR22)
Электростатический Разряд: IEC / EN 61000-4-2 уровень 4 8 кВ/15 кВ
Радиочастотный помехи: IEC / EN 61000-4-3 см. Приложение Примечание
4,3 температура дизайном безопасности, защита от перегрузки
При комнатной температуре конденсаторы этой мощности, внутренняя поверхность основного преобразователя максимальная температура не превышает 90 с;
Максимальная температура поверхности корпуса не превышает 60С
