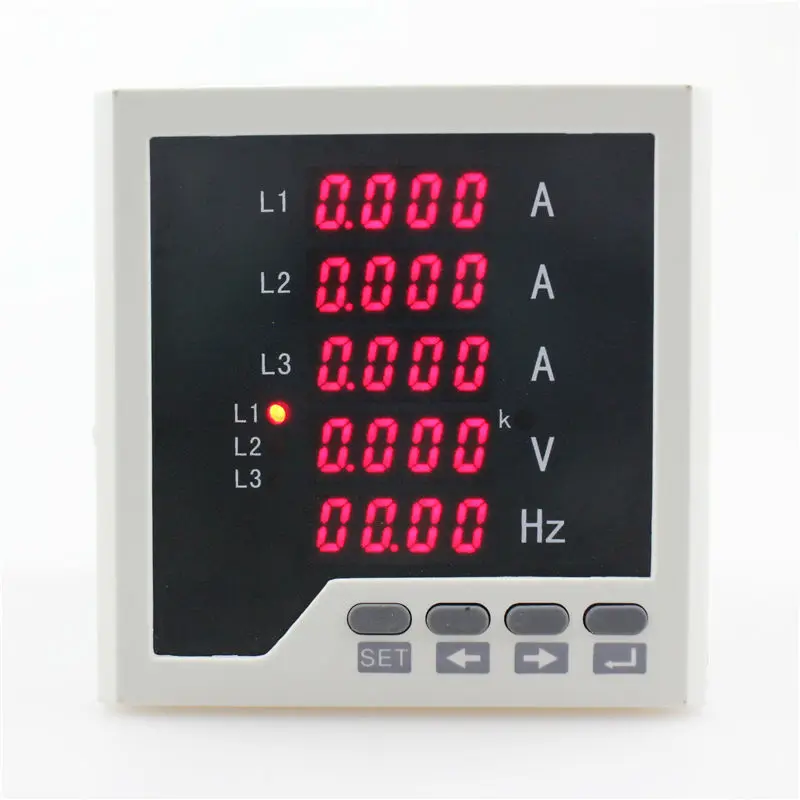

3UIF35 1T трехфазный светодиодный цифровой Ампер напряжения и частота 5 линий

Особенности

• Измерение трехфазного напряжения, тока, активной мощности, реактивной мощности, видимой мощности, коэффициента мощности и частоты с высокой точностью.

• Обеспечивает светодиодный дисплей и локальный запрос данных.

• Программируемый ток и трансформатор напряжения.

• Поддержка RS-485 связи и протокола Modbus-RTU.

• Поддержка входного сигнала переключателя, выхода переключателя и аналогового выхода.

• Источник питания: AC/DC 80 V ~ 270 V, AC 100 V, AC 220 V, AC 380 V

• Есть различные размеры, чтобы удовлетворить требования различных электрических цепей.

Технический индекс

Точность измерения

В настоящее время

КЛАСС 0,5

Напряжение

КЛАСС 0,5

Активная мощность

КЛАСС 0,5

Реактивной мощности

КЛАСС 0,5

Коэффициент мощности

КЛАСС 0,5

Частота

±0. 02 Гц

Вход измерения

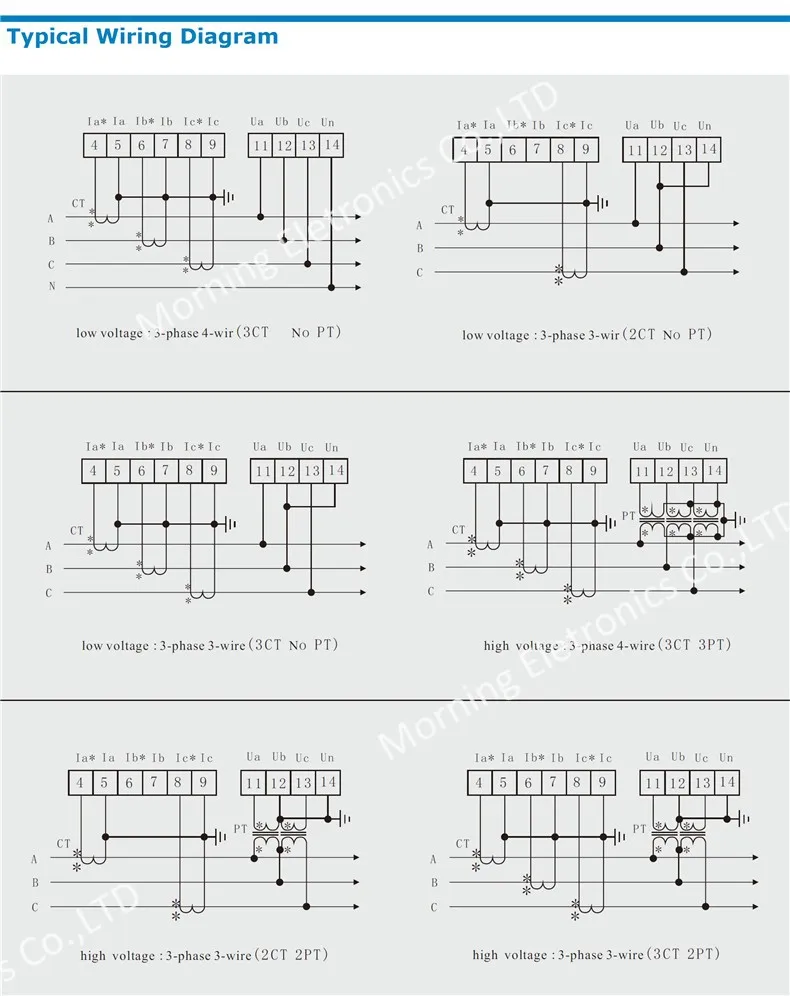

Электропроводка

Однофазный, 3 фазы 3 провода, 3-фазный 4-провод

Номинальный ток

AC 57,7 V, AC 100 V, AC 220 V, AC 380 V

Номинальное напряжение

AC 1A, AC 5A

Защита от перегрузки

Напряжение: устойчивый: 1,2 раз; мгновенный: 2 раза/1 с

Ток: устойчивый: 1,2 раз; мгновенный: 10 раз/5s

Мощность потребления

Напряжение: <1ва (на фазу), ток: <0.4ва (на фазу)

Импеданс

Напряжение:> 300 кОм, ток: <20 МОм

Частота

45 ~ 65 Гц

Мощность питания

Рабочий диапазон

AC/DC 80 V ~ 270 V, AC220V, AC380V, AC100V

Мощность потребления

<4VA

Функциональный модуль

Связь интерфейс

1 петля RS-485 связи, MODBUS-RTU протокол

Скорость передачи: 2400 ~ 19200bps, по умолчанию: 2400bps

Значение для переключения входного сигнала

4 петли значение для переключения ввода, сухого соединения

Значение для переключения выход

3 петли релейный выход, возможность: AC 250 V/5A, DC 30 V/5A

Выход системы передач

3 петли аналоговый выход: 0/4 ~ 20 мА или 0 ~ 5/10 в

Защита окружающей среды

Операционная среда

-10 °C ~ + 55 °C

Среде хранения данных

-25 °C ~ + 70 °C

Относительная влажность

≤93%, в месте без коррозионного газа

Высота над уровнем моря

≤2500m

Безопасность

Сопротивление изоляции

> 100MΩ

Испытательное напряжение переменного тока:

AC 2kv

Электромагнитный Совместимость

Электро-статический заряд

Класс 4

Электрические быстрые

Переходных частот импульсов

Класс 4

От перенапряжения

Класс 4

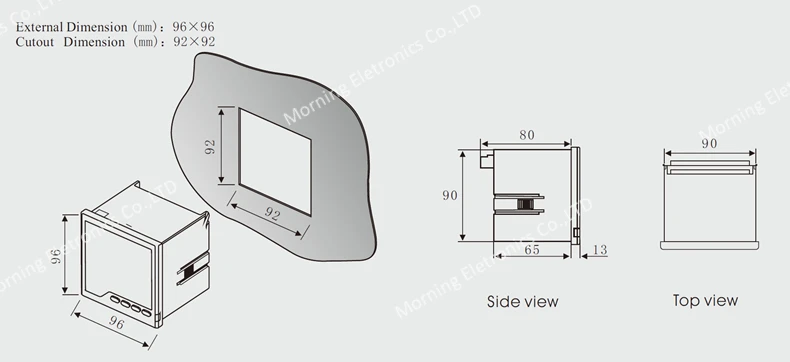

Размер изображения

Внешний размер (мм)

120 × 120; 80 × 80; 96 × 48; 96 × 96; 72 × 72; 48 × 48; 120x60; 160x80

Размер выреза (мм)

111 × 111; 76 × 76; 92 × 45; 92 × 92; 68 × 68; 45 × 45; 114x56; 152x76

Параметры в комплекте

Модель

Функция

Измерение

Расширенная функция (опционально)

Дисплей

С вырезами

Измерение

(Мм)

Внешний

Измерение

(Мм)

3-х фазный ток

Безуходный 3-х фазный напряжения

Активная мощность

Реактивной мощности

Коэффициент мощности

Частота

Переключатель

Входной сигнал

Переключатель

Выход

Коробка передач

Выход

Связь

Интерфейс

Светодиодный

ЖК-дисплей

ME-3 _ 11

Произвольных Объединенная функция

2

2

1

1

√

-

152X76

160x80

ME-3 _ 23

Произвольных Объединенная функция

2

2

3

1

√

-

111X111

120 × 120

ME-3 _ 2Y

Произвольных Объединенная функция

2

2

3

1

-

√

ME-3 _ 33

Произвольных Объединенная функция

2

2

3

1

√

-

Защитного стекла 92X92

96 × 96

ME-3 _ 3Y

Произвольных Объединенная функция

2

2

3

1

-

√

ME-3 _ 41

Произвольных Объединенная функция

2

2

1

1

√

-

114X56

120x60

ME-3 _ 51

Произвольных Объединенная функция

2

2

1

1

√

-

Защитного стекла 92X45

96 × 48

ME-3 _ 63

Произвольных Объединенная функция

2

2

1

1

√

-

68X68

72 × 72

ME-3 _ 6Y

Произвольных Объединенная функция

2

2

1

1

-

√

ME-3 _ 73

Произвольных Объединенная функция

2

2

1

1

√

-

76 × 76

80 × 80

ME-3 _ 7Y

Произвольных Объединенная функция

2

2

1

1

-

√

ME-3 _ 83

Произвольных Объединенная функция

2

2

1

1

√

-

45 × 45

48 × 48

ME-_ 11

Произвольных Объединенная функция

2

2

1

1

√

-

152X76

160x80

ME-_ 23

Произвольных Объединенная функция

2

2

3

1

√

-

111X111

120 × 120

ME-_ 2Y

Произвольных Объединенная функция

2

2

3

1

-

√

ME-_ 33

Произвольных Объединенная функция

2

2

3

1

√

-

Защитного стекла 92X92

96 × 96

ME-_ 3Y

Произвольных Объединенная функция

2

2

3

1

-

√

ME-_ 41

Произвольных Объединенная функция

2

2

1

1

√

-

114X56

120x60

ME-_ 51

Произвольных Объединенная функция

2

2

1

1

√

-

Защитного стекла 92X45

96 × 48

ME-_ 63

Произвольных Объединенная функция

2

2

1

1

√

-

68X68

80 × 80

ME-_ 6Y

Произвольных Объединенная функция

2

2

1

1

-

√

ME-_ 73

Произвольных Объединенная функция

2

2

1

1

√

-

76 × 76

80 × 80

ME-_ 7Y

Произвольных Объединенная функция

2

2

1

1

-

√

ME-_ 83

Произвольных Объединенная функция

2

2

1

1

√

-

45 × 45

48 × 48

Примечание: количество дополнительных расширенных функций будет максимальным номером, который мы можем продлить в нормальных условиях.

Если у вас есть какие-либо особые запросы, пожалуйста, свяжитесь с нашим техническим отделом.
