Характеристики

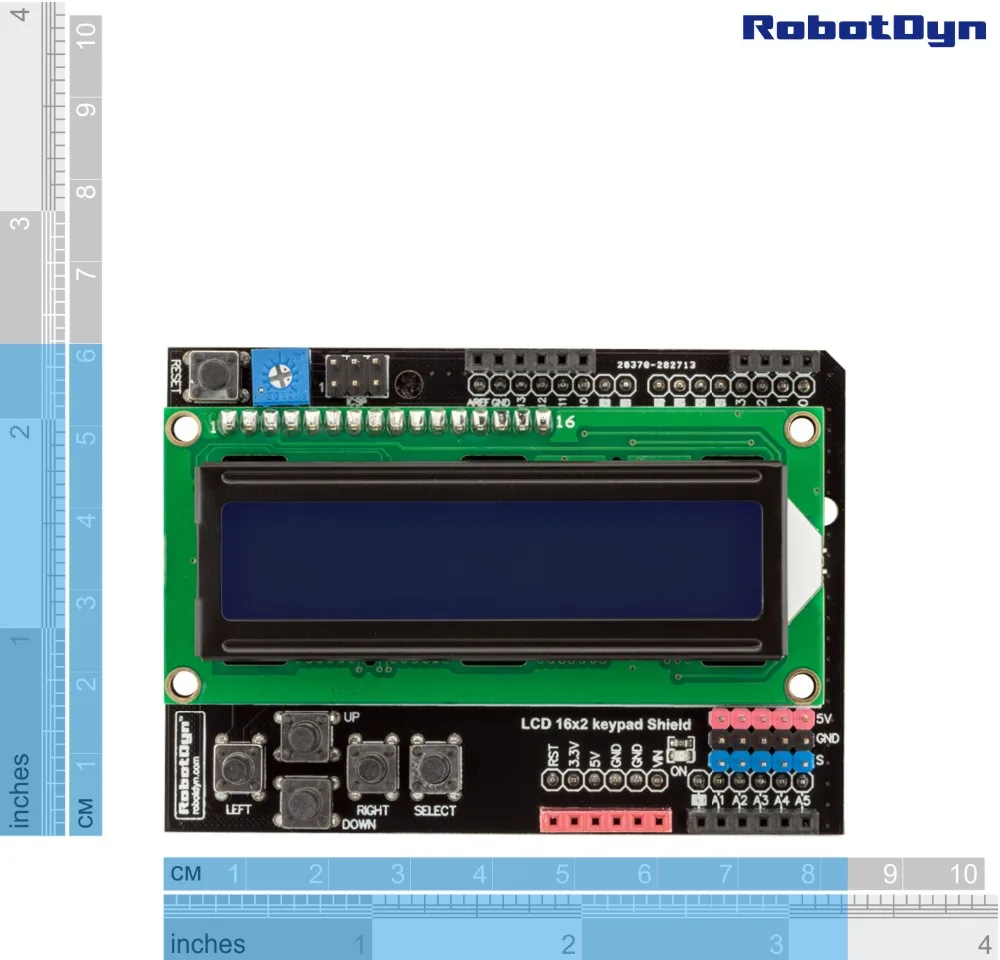

Модуль экрана и кнопок для Arduino (СИНИЙ)|keypad kid|keypad housingdisplay stand for bags |
История изменения цены
*Текущая стоимость 300,85 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 357.16 руб. | 375.86 руб. | 366 руб. |
| Feb-21-2026 | 354.5 руб. | 372.61 руб. | 363 руб. |
| Jan-21-2026 | 297.23 руб. | 312.40 руб. | 304.5 руб. |
| Dec-21-2025 | 348.39 руб. | 365.56 руб. | 356.5 руб. |
| Nov-21-2025 | 303.43 руб. | 318.50 руб. | 310.5 руб. |
| Oct-21-2025 | 342.82 руб. | 359.74 руб. | 350.5 руб. |
| Sep-21-2025 | 339.61 руб. | 356.45 руб. | 347.5 руб. |
| Aug-21-2025 | 336.87 руб. | 353.96 руб. | 344.5 руб. |
| Jul-21-2025 | 333.14 руб. | 350.22 руб. | 341.5 руб. |
Описание товара
Shield предназначен для вывода и обработки информации с микроконтроллера.
На модуле установлен дисплей с двумя строками, каждая по 16 символов.
Питается от напряжения 5v с Arduino, и не требует дополнительного внешнего источника, для удобства, прямо на модуле есть индикатор активности в виде светодиода. На выбор доступно большое количество сочетаний цветов текста и подсветки (см. характеристики).
Яркость и контрастность дисплея регулируется при помощи потенциометра на плате модуля.
Для удобства управления, прямо на плате модуля установлено 5 кнопок: Up – DOWN – LEFT – RIGHT, и дополнительно продублирована кнопка RESET.
Для удобства подключения датчиков и кнопок, прямо на плате выведена колодка с аналоговыми портами и питанием +5В, так же продублирован ICSP.
Модуль занимает 5 цифровых портов для работы с дисплеем (D4,D5,D6,D7,D8,D9) и 1 аналоговый порт для работы с кнопками (A0).
Подключение:
Подключение модуля к Arduino сводится к установке его сверху на плату контроллера. Все контакты разведены и модуль не требует дополнительных проводов и радиодеталей для работы.
Все 5 кнопок работают через резисторы определенных номиналов и подключены на аналоговый порт 0 Arduino.
Контакты дисплея подключены в таком виде: RS – D8, Enable – D9, LCD4 – D4, LCD5 – D5, LCD6 – D6, LCD7 – D7.
Для работы с дисплеем понадобится библиотека фикций. В нашем случае это стандартная «LiquidCrystal» Настройки контактов для данного шилда будут такими: lcd(8, 9, 4, 5, 6, 7).
Технические детали:
- Питание: 5 В
- Потребление подсветки дисплея: 150мА
- Потребление управления дисплеем: 3мА
- Материал платы: Текстолит
- Тип дисплея: ЖК
- Разрешение экрана: 16х2
- Цвет фона/текста: синий/белый
- Регулировка яркости и контраста: Есть
- Драйвер дисплея: hd44780
- Кол-во кнопок управления: 5
Изображения:
