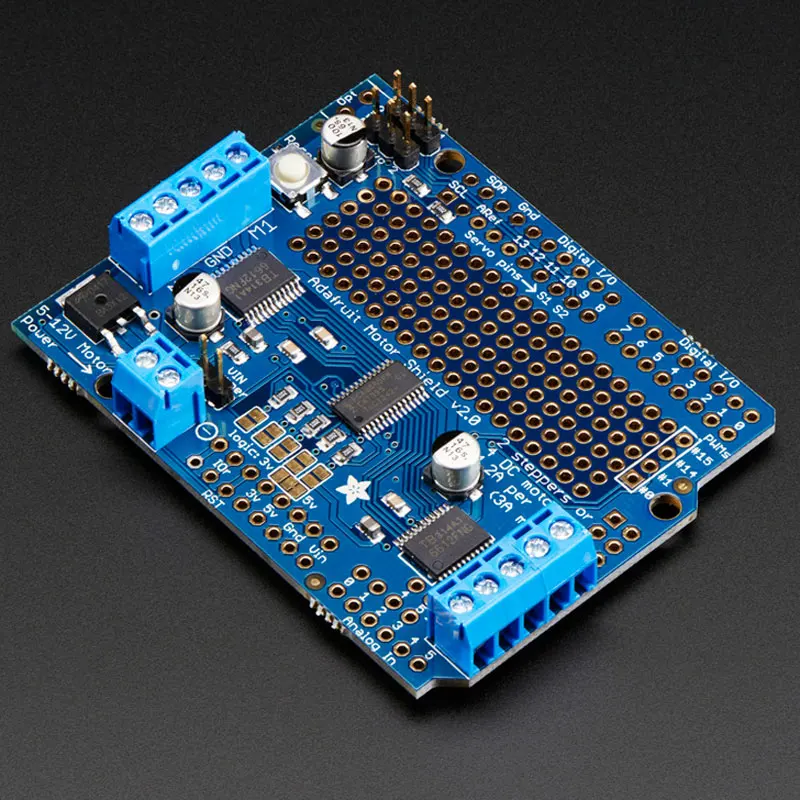

1 шт. x 1438 двигатель/шаговый/сервопривод щит для Arduino v2 комплект с TB6612-v2.3 |

Описание

Оригинальный комплект Adafruit Motorshield-один из наших самых любимых комплектов, поэтому мы решили сделать что-то еще лучше. Мы модернизировали комплект shield, чтобы сделать самый лучший, самый простой способ привода DC и шаговых двигателей. Этот щит сделает быструю работу вашего следующего проекта робототехники! Мы сохранили возможность привода до 4 двигателей постоянного тока или 2 шаговых двигателей, но добавили много улучшений:

Вместо L293D дарлингтонского драйвера, теперь у нас есть драйвер MOSFET TB6612: с1.2A на канал и 3A Пиковая сила тока. Он также имеет гораздо более низкое напряжение падения через двигатель, так что вы получаете больше крутящего момента из ваших батарей, и есть встроенные диоды.

Вместо того, чтобы использовать защелку и PWM контакты Arduino, у нас естьПолностью выделенный драйвер pwm чипНа борту. Этот чип обрабатывает все элементы управления двигателем и скоростью над I2C. Для управления несколькими двигателями требуется только два контакта (SDA & SCL), а так как это I2C, вы также можете подключить любые другие устройства I2C или экраны к тем же контактам. Это также делает его drop-in совместимым с любым Arduino, таким как Uno, Due, Leonardo и Mega R3.

Полностью Штабелируемый дизайн: 5 адресов-выбор штифтов означает до 32 стекируемых щитов: Это 64 steppers или 128 двигателей постоянного тока! Что вы можете сделать с этим большим количеством кусачек? Я понятия не имею, но если вы придумаете что-то, пришлите нам фотографию, потому что это будет довольно славный проект.

Много других небольших улучшений, таких как полярность защиты FET на штырьках питания и немного области прототипирования. И щит собран и протестирован здесь, в Adafruit, так что все, что вам нужно сделать, это припой на прямых или Штабелируемых заголовках и клеммных блоках.

Давайте еще раз проверить эти характеристики:

• 2 соединения для 5 V 'hobby' сервоприводаПодключен к выделенному таймеру с высоким разрешением Arduino-нет дрожания!
• 4 h-мосты: чипсет TB6612 обеспечивает1.2A на мост(3A пик) с защитой от теплового отключения, внутренние защитные диоды. Может работать с двигателями на 4.5VDC до 13.5VDC.
• До 4 двунаправленный DCДвигатели с индивидуальным 8-битным выбором скорости (так, около 0.5% разрешения)
• До 2 шаговых моторов(Однополярный или биполярный) с одной катушкой, двойной катушкой, переплетенным или микро-шаговым.
• Двигатели автоматически отключены при включении питания
• Соединители большого клеммного блока для легкого подключения проводов (18-26AWG) и питания
• Кнопка сброса Arduino поднимается вверх
• Полярность защищенный 2-контактный клеммный блок и перемычка для подключения внешнего питания, для отдельной логики/расходные материалы для двигателя
• Протестировано Совместимо с Arduino UNO, Leonardo, ADK/Mega R3, Due, Diecimila & Duemilanove. Работает с Mega/ADK R2 и ранее с 2 проводными перемычками.
• Загрузите простую в использовании Библиотека Программного обеспечения Arduino, ознакомьтесь с примерами и вы готовы к работе!

Поставляется с собранным и протестированным экраном, клеммным блоком, простым заголовком, перемычкой. Для включения заголовков требуется некоторое количество пайки. Штабелируемые заголовки не включены, но мы продаем их в магазине, поэтому, если вы хотите стек щитов, пожалуйста, возьмите их одновременно.Arduino и двигатели не включеныНо у нас есть много моторов в магазине и все наши сервисы для хобби, двигатели постоянного тока и шаговые двигатели отлично работают.

Мы продаем только новые компоненты, без подделок, без тяг, без использования. Покупайте с уверенностью! Мы гарантируем 100% нашу продукцию. Если по каким-либо причинам, но не по качеству, вы когда-либо недовольны своей покупкой, просто верните его в исходное состояние для полного возврата денег. но клиенту нужно оплатить возвратную перевозку, и мы несем прежнюю стоимость доставки.

Дефектные товары должны быть возвращены в течение 60 дней для возврата; пожалуйста, сообщите нам в течение 45 дней с момента получения вашего товара, что он неисправен. Вы должны связаться с нами для получения разрешения на возврат.Ваш возврат будет выдан после получения товара обратно к нам в его первоначальном состоянии.
