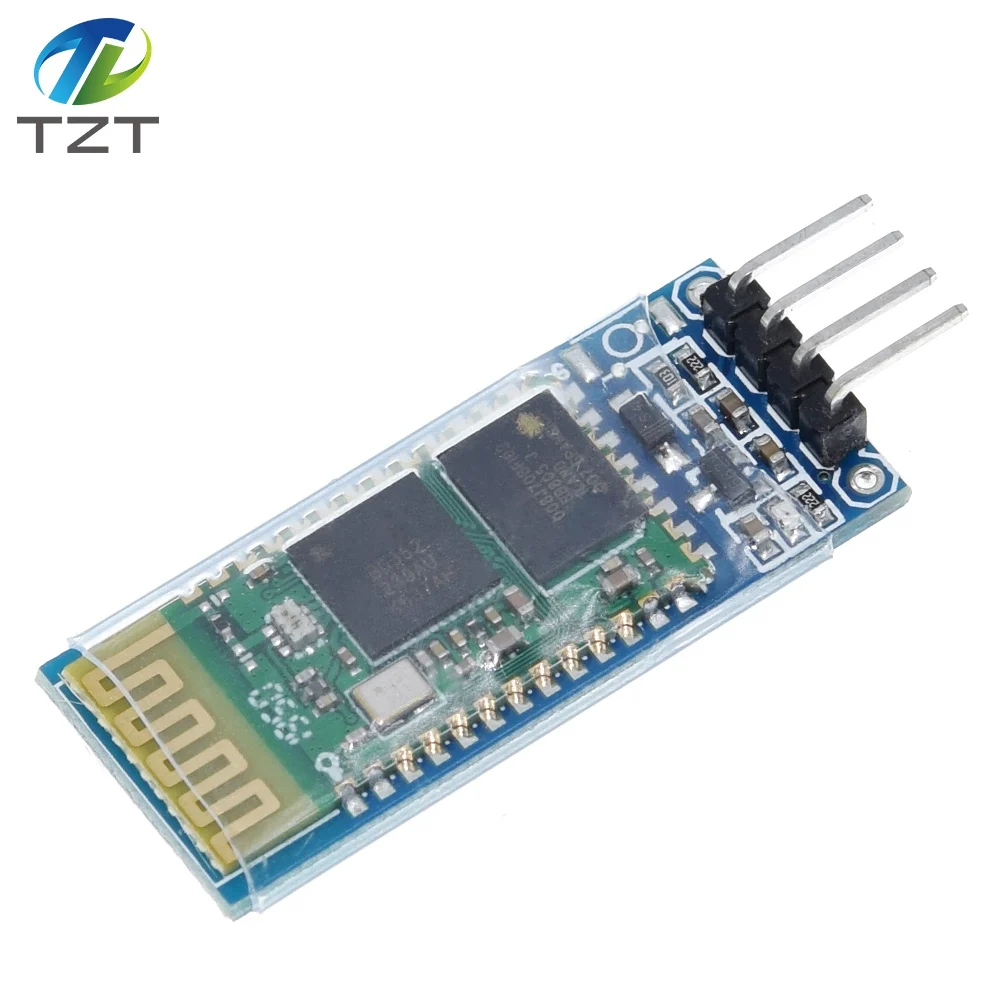

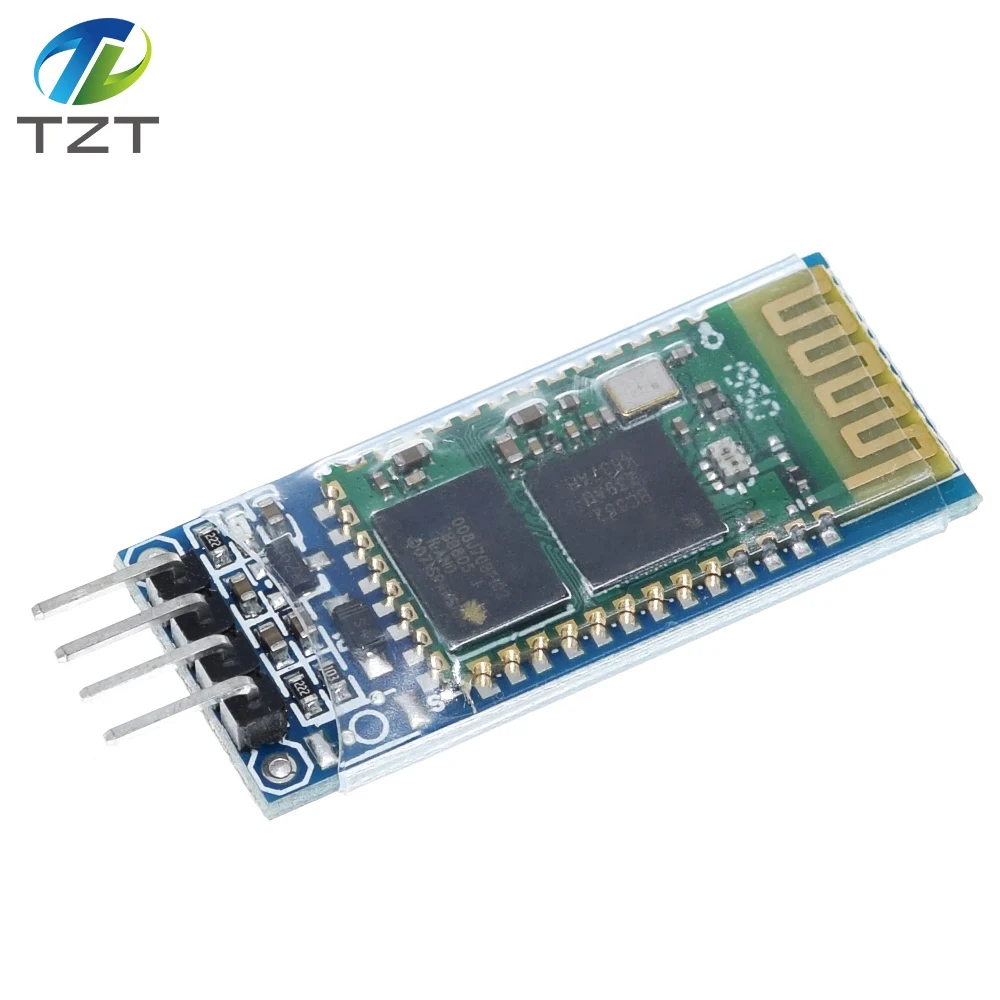

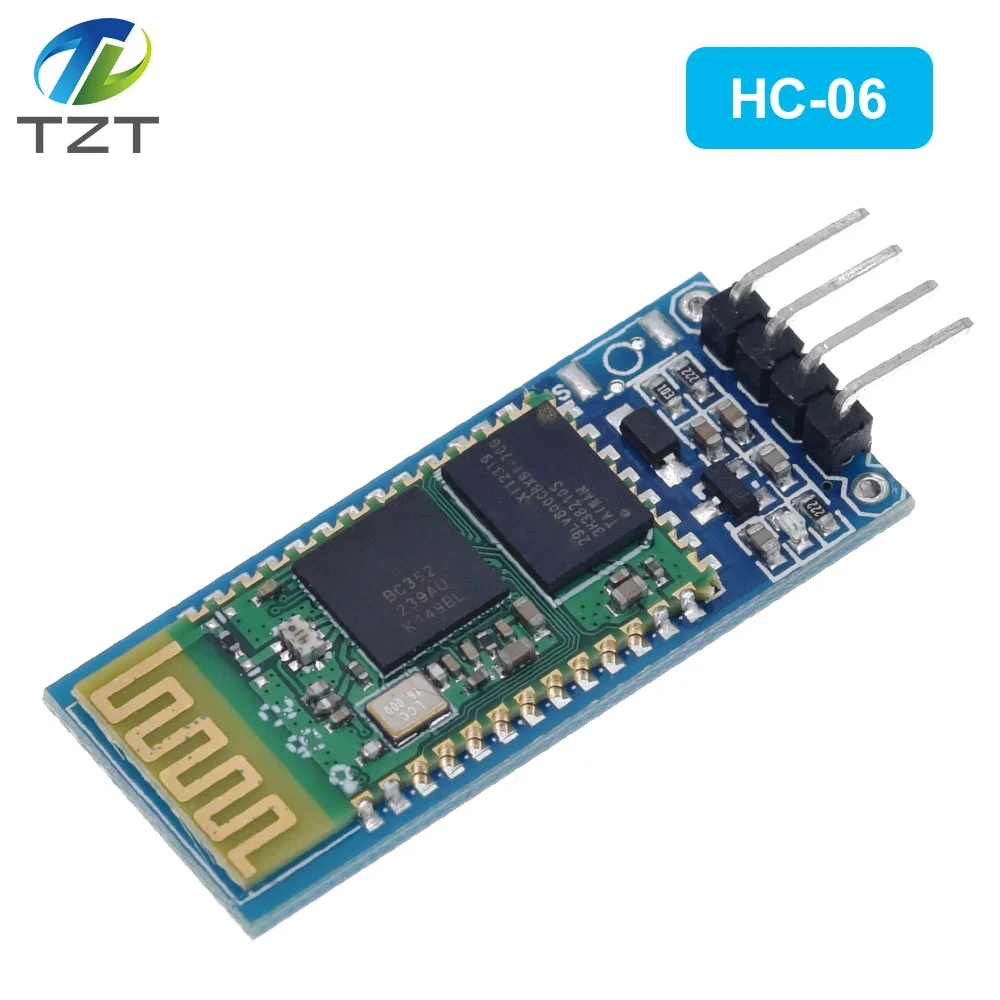

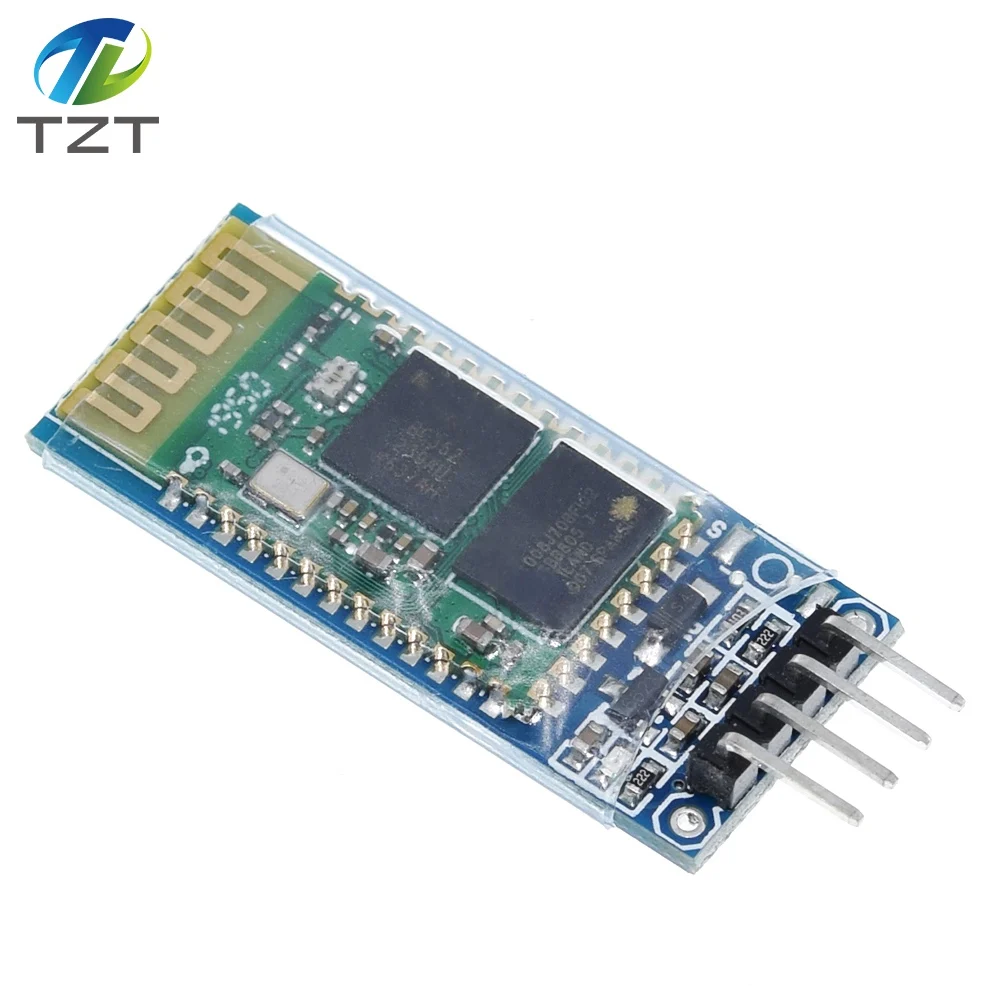

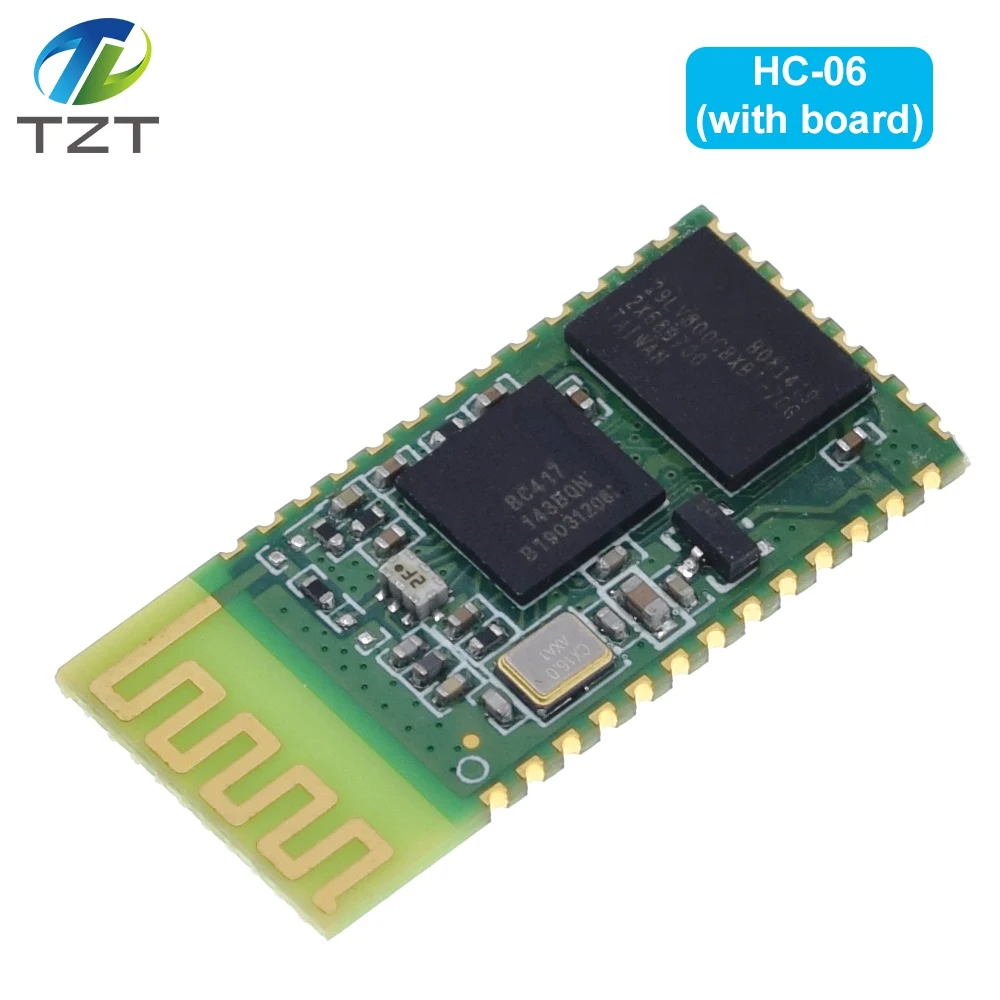

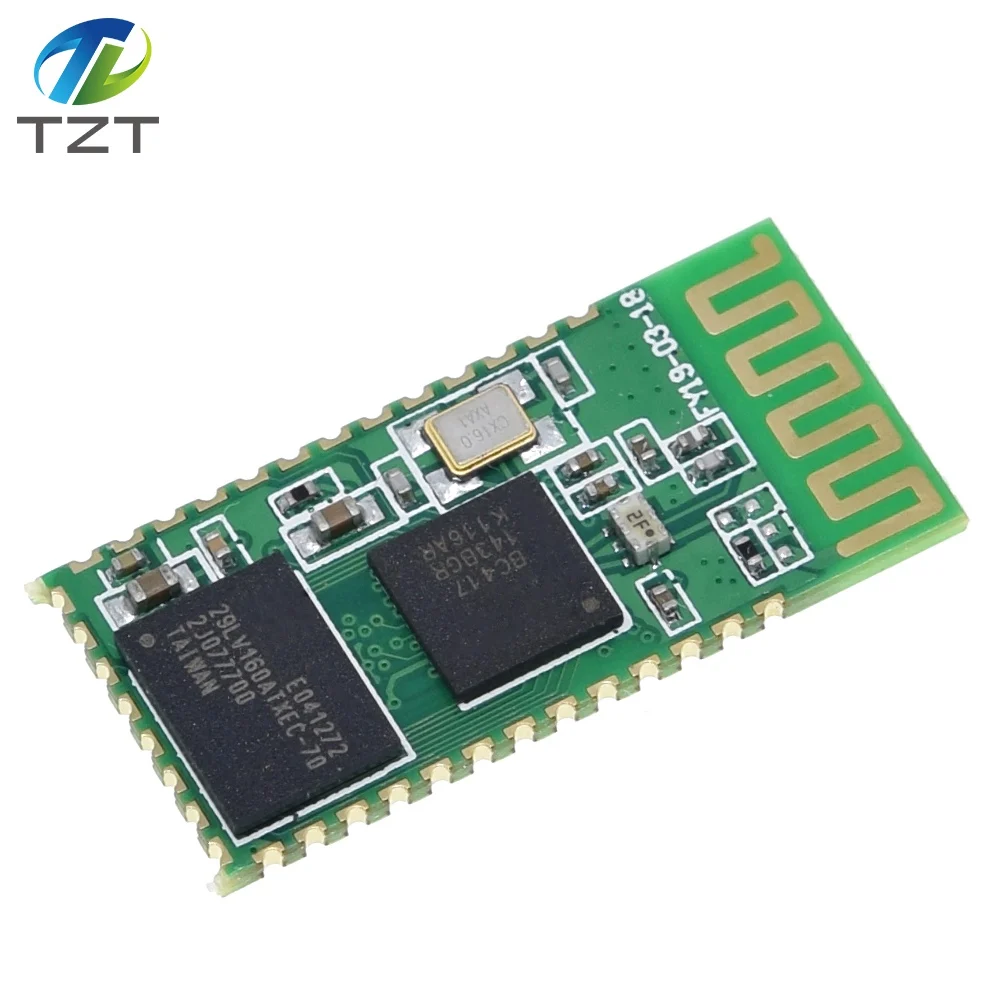

Hc 06 HC RF беспроводной Bluetooth трансивер Slave модуль RS232/конвертер TTL в UART и адаптер|rs232

Hc 06 HC RF беспроводной Bluetooth трансивер Slave модуль RS232/конвертер TTL в UART и адаптер|rs232

Обратите особое внимание; Следующие способы подключения:

Из следующих не относится к проблемам качества, все ошибки в проводке, не гарантия, ограничитель:

1. С момента проведения бесплатного тестирования после достижения успеха использование TXD или RXD и короткого замыкания

2. Модуль соответствует источнику питания, что может привести к повреждению

Особенности продукта:

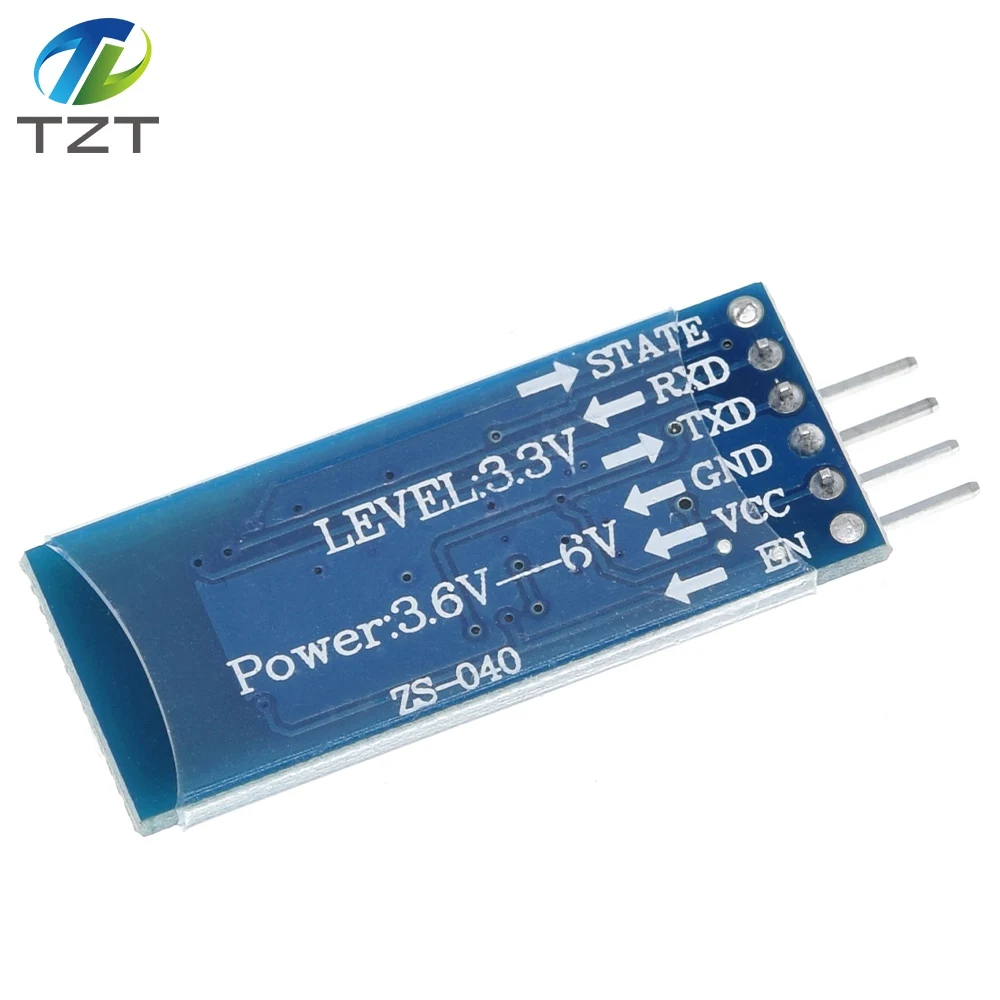

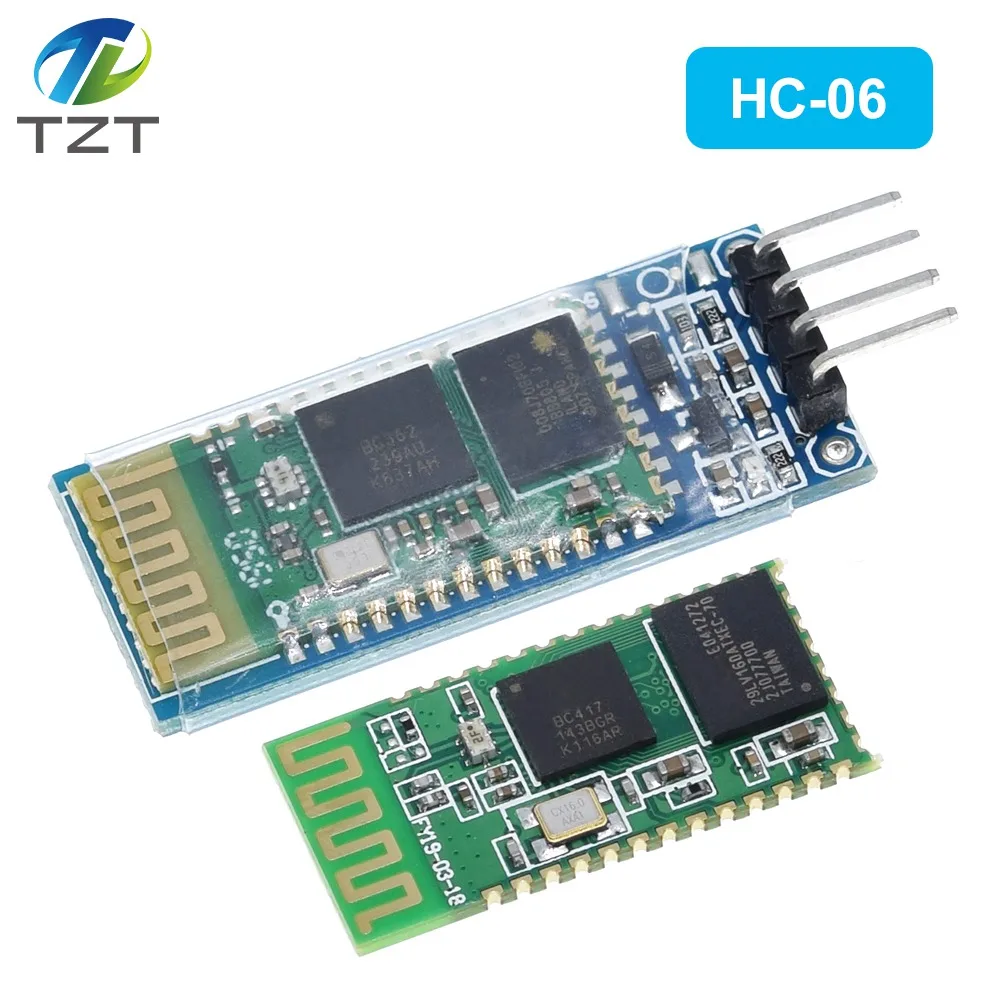

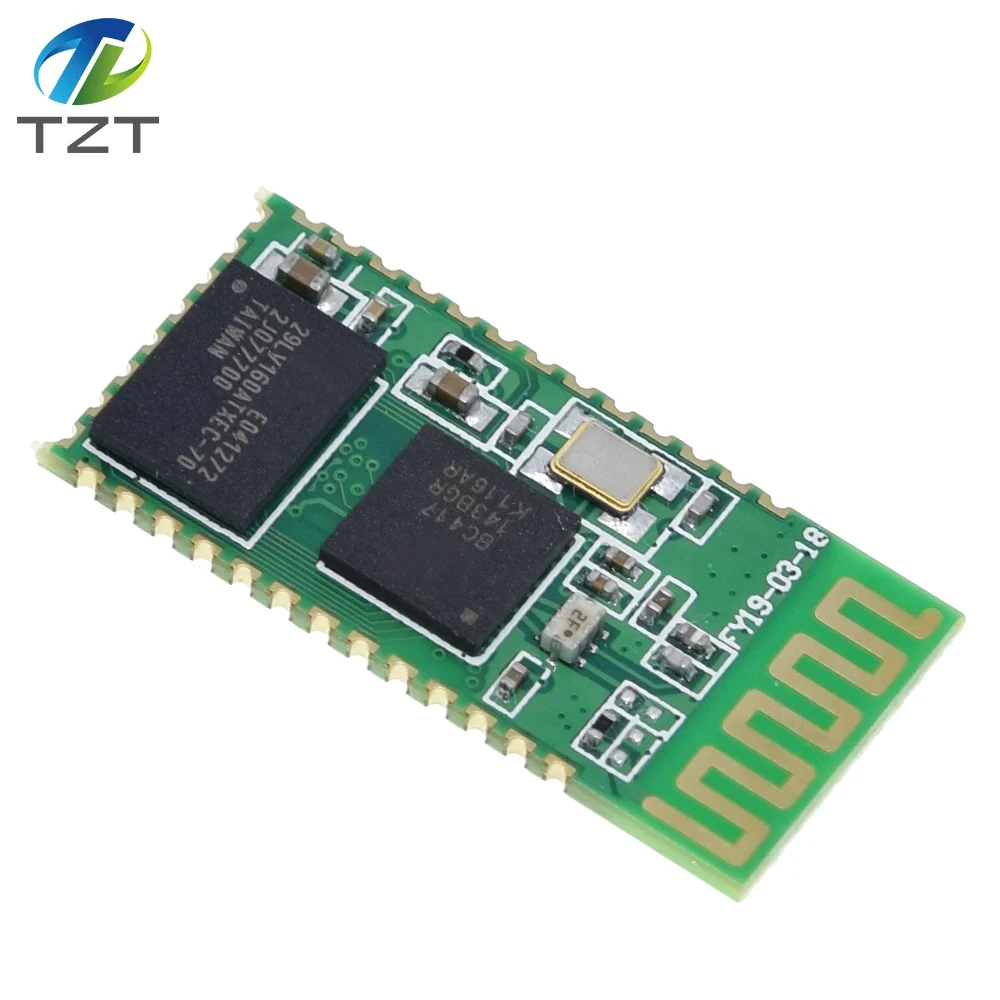

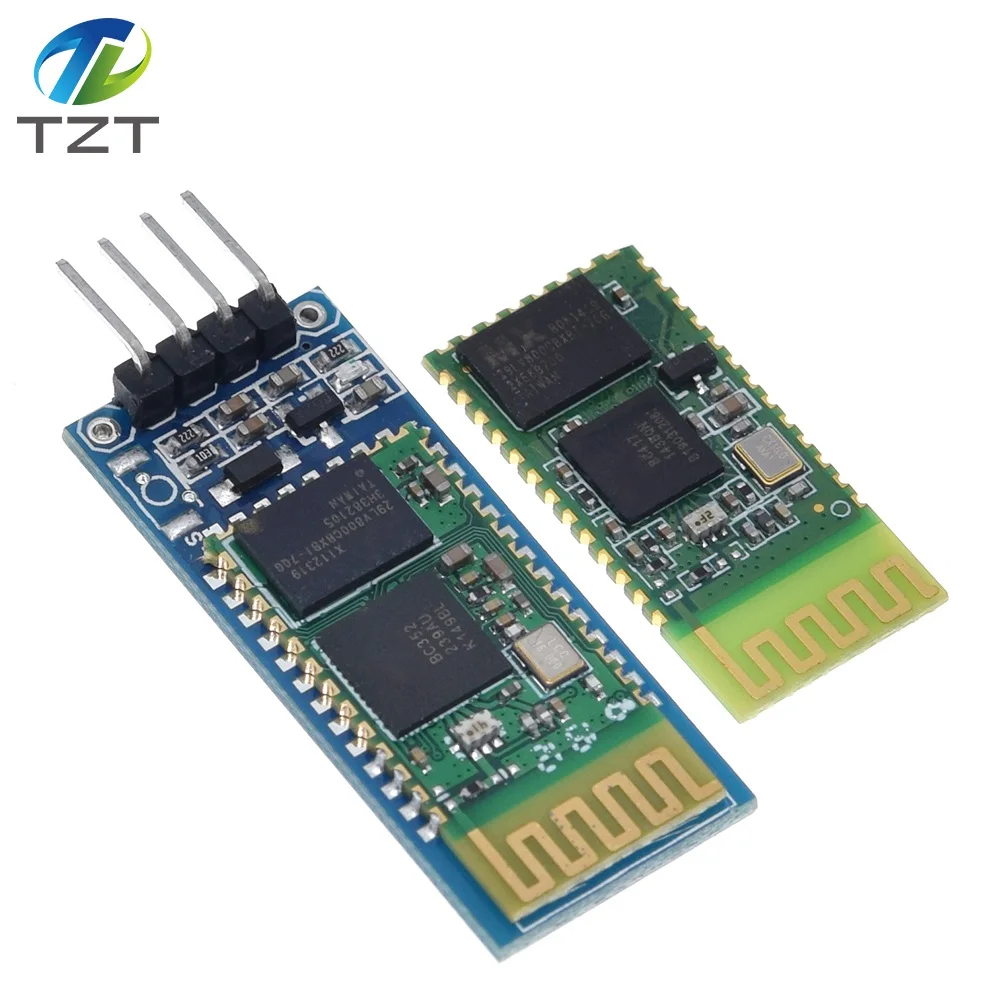

Используя HC - 06 из модуля 1, основной модуль, который ведет к интерфейсу, включает в себя VCC, GND, TXD, RXD, резервный светодиодный выходной штырь, MCU может указать, подключен ли bluetooth через стопу, от ключа машины является недействительным

2, светодиод указывает на состояние подключения bluetooth, twinkle сказал, что нет подключения bluetooth, Chang Liang сказал, что bluetooth подключен и включен Порт

3, объединительная панель "3,3 V Входное напряжение 3,6 ~ 6 V, в настоящее время в тех случаях, когда Непарные около 30 мА одинаковая верхняя одежда для мамы, примерно через 10 мА, не должен превышать 7 V входное напряжение!

4 уровня интерфейса 3,3 V, может быть подключен напрямую, чтобы все виды из один микрокомпьютер чип (51, AVR, PIC, ARM, MSP430 и т. д.), 5 в один чип может быть подключен напрямую, без MAX232 не может быть через MAX232.

5, очистка эффективного расстояния 10 метров, более 10 метров возможно, но не до этого расстояния качество подключения

После 6, сопряжение при использовании полнодуплексного последовательного порта, не нужно знать какой-либо протокол bluetooth, но поддерживает только один из восьми бит данных, останавливает бит и проверяет четность формата связи, который является наиболее часто используемым форматом связи, не поддерживает другие форматы.

7, когда соединение bluetooth не было установлено путем сопряжения команды AT, установите скорость передачи данных, имя, пароль и Установите параметры сохранения мощности. После подключения bluetooth автоматически переключается в режим прохода

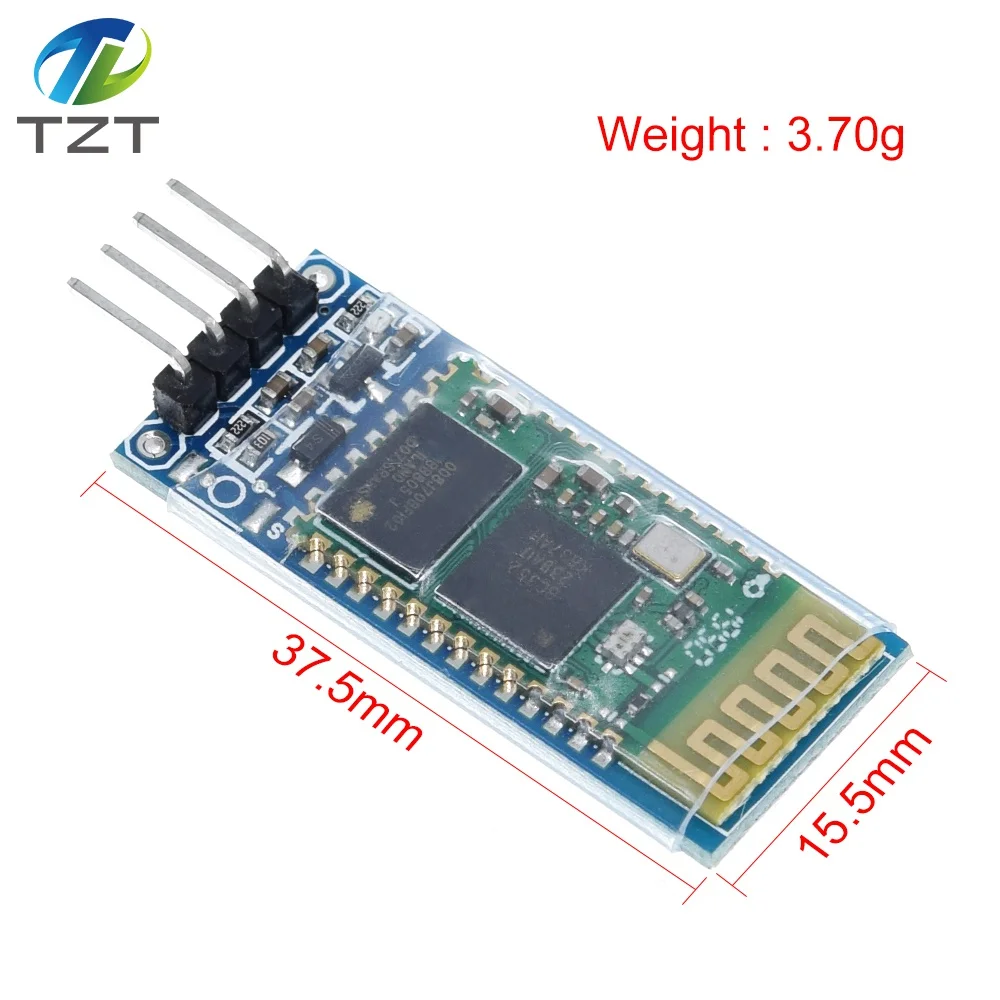

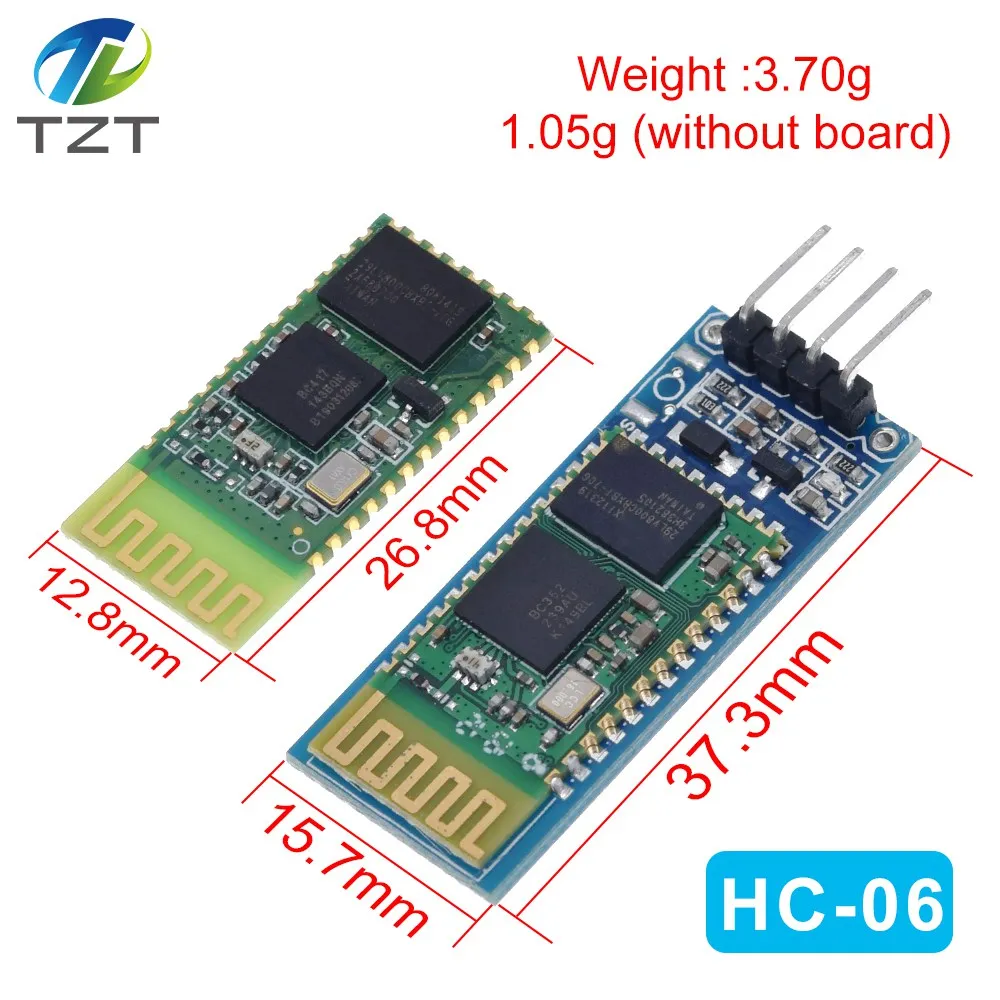

8, маленький размер (3,57 см * 1,52 см), фабрика SMT, гарантирует качество пластырей. И установить прозрачную термоусадочную трубку, пыль и красивый, и есть некоторые антистатические способности.

9, эта ссылка для машины, от функции и всех видов компьютеров с bluetooth, bluetooth хост, с большинством bluetooth мобильный телефон, PDA, PSP и другие интеллектуальные терминальные пары, не совпадают между машиной.

Небольшой общий смысл (очень важно):

TXD: отправитель, обычно выраженный как Отправитель, нормальная связь RXD должна подключить другое оборудование.

RXD: приемник, обычно выраженный как приемник, обычная связь TXD должна подключаться к другому оборудованию.

Когда нормальное общение само TXD забрать оборудование RXD навсегда!

От сбора спонтанных: обычная коммуникация RXD TXD подключается к другим устройствам, поэтому, если вы хотите получить свои данные, как следует из названия, а именно, получить данные отправки, А именно собственный TXD, непосредственно подключенный к RXD, используемый для тестирования отправки и получения, является нормальным, является самым простым методом тестирования, Когда есть проблема, чтобы сделать тест сначала, чтобы определить, является ли продукт сбой. Также известный как тест на обратную сторону петли
