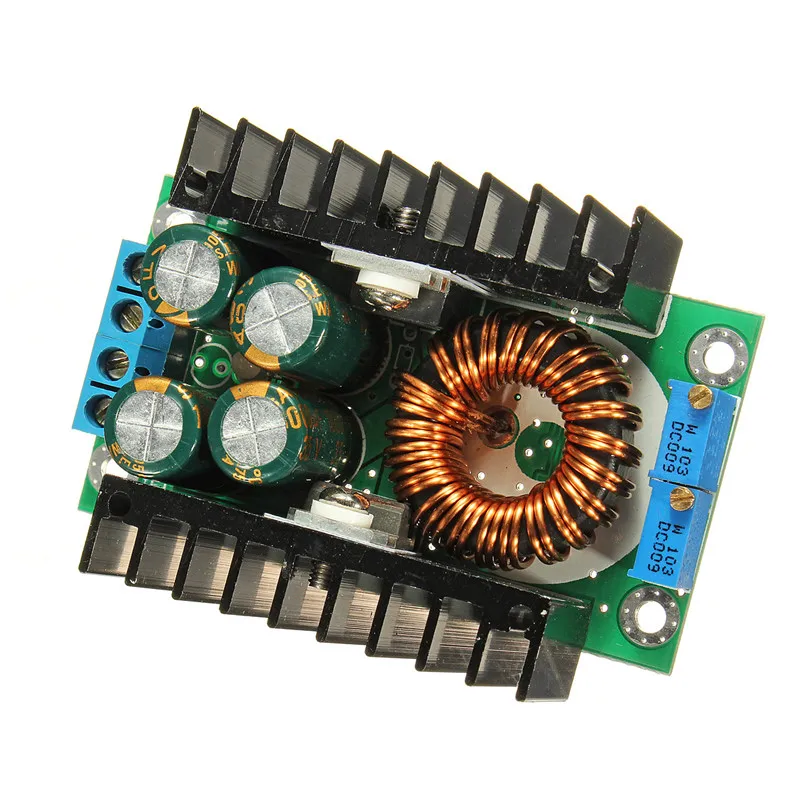

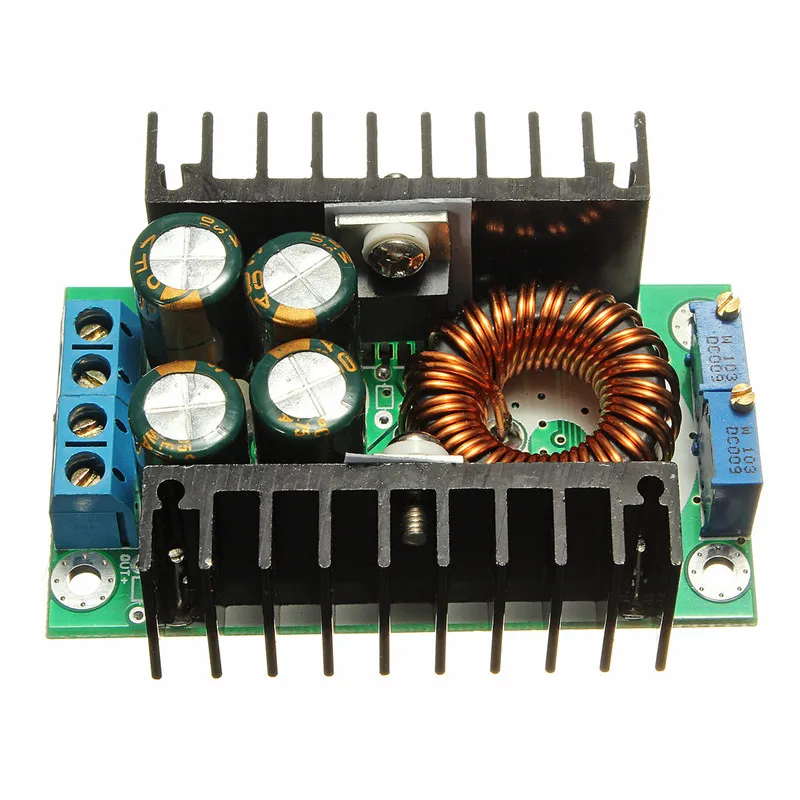

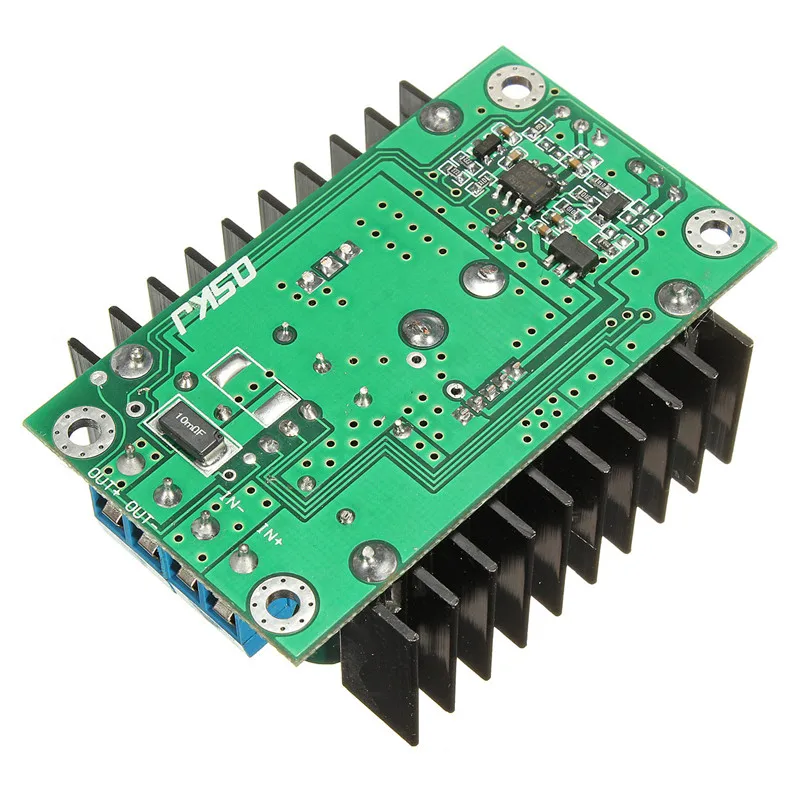

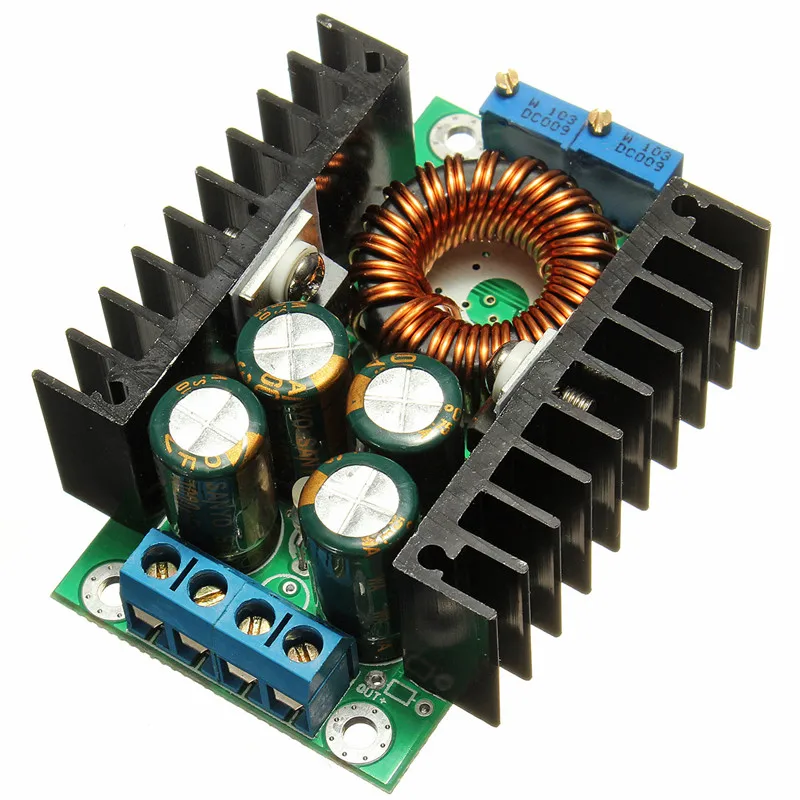

Электрический преобразователь напряжения C CC CV понижающий модуль питания от 7 до

Электрический преобразователь напряжения C CC CV понижающий модуль питания от 7 до

Параметры:
1. Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV), зарядный модуль
2. Входное напряжение: постоянный ток 7-32 в
3. Выход напряжение: (1) DC 0,8-28V с плавной регулировкой. (2) фиксированное выходное напряжение: выбирать между 0,8 v-28v
4. Выходной ток: 8A (когда температура трубки превышает 65 градусов, пожалуйста, добавьте охлаждающий вентилятор)
5. Постоянная сила тока диапазон: 0,2-8A (регулируемый)
6. Указатель поворота ток: постоянный ток значение * (0,1), повернуть лампу текущих и постоянных значение подъёмный механизм
Такие как постоянный ток значение 3A, повернуть лампу ток устанавливается на постоянном токе в 0,1 раз выше, чем (0,1 * 3A = 0.3A).
7. Низкое давление: 1 в
8. Выходная мощность: Максимальная мощность составляет около 300 Вт
9. Эффективность преобразования: до 95%
10. Рабочая частота: 300 кГц
11. Выходная рябь: полоса пропускания 20 м
12. Вход 24 В, выход 12 В, 5 А, рябь около 50 мВ (без шума)
13. Защита от короткого замыкания на выходе: Да, постоянный ток
14. Защита от обратной полярности на входе: нет
15. Выход, препятствующий обратному потоку: нет
16. Проводка: терминал
17. Ток без нагрузки: Стандартный 20 мА (переключатель 24 в 12 В)
18. Регулировка нагрузки: ± 1% (постоянный)
19. Регулировка напряжения: ± 1%
20. Скорость динамического отклика: 5% 200uS
21. Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение),
Потенциометр (CV), закрытый до входного напряжения, используется для регулировки напряжения, потенциометра (CC)
Для регулирования тока (CC) используется замкнутое на выходное напряжение
22. Рабочая температура: Промышленная (от-40 °C до + 85 °C) (Пожалуйста, обратите внимание на фактическое использование
Температуры трубки, высокая температура тепла усилена)
23. Индикатор: двойной цветной индикатор, светильник с индикатором зарядки-красный, зеленый светильник
Полностью заряжен (без нагрузки зеленый)
24. Размер (прибл.): 65x47x22 мм (Д x Ш x В)
25. Точность постоянного тока и температуры: при фактическом тесте, Температура модуля от 25 градусов
До 60 градусов, изменение значения постоянного тока составляет менее 5% (значение постоянного тока 5A)
26. Защита от короткого замыкания на выходе: Да, постоянный ток (значение постоянного тока для настройки тока)
27. Защита от обратного подключения на входе: нет
28. Выход, препятствующий обратному потоку: нет
29. Способ подключения: разъем amphenol

Особенности:
1. Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение
(Используется для определения того, полностью ли аккумулятор заряжается при зарядке).
2. Изготовлен из выделенного эталонного IC и высокоточного токочувствительного резистора, что является более стабильным
Постоянный ток, (когда 20 °C до 100 °C постоянный ток 1 А, температура дрейфует менее 1%).
Особенно подходит для светодиодный-драйвера.
3. Высокий выходной ток, максимальный выходной ток может достигать 8А.
4. Четыре высокочастотных ёмкости, могут уменьшить выходную рябь, улучшить работу со стабилизацией.

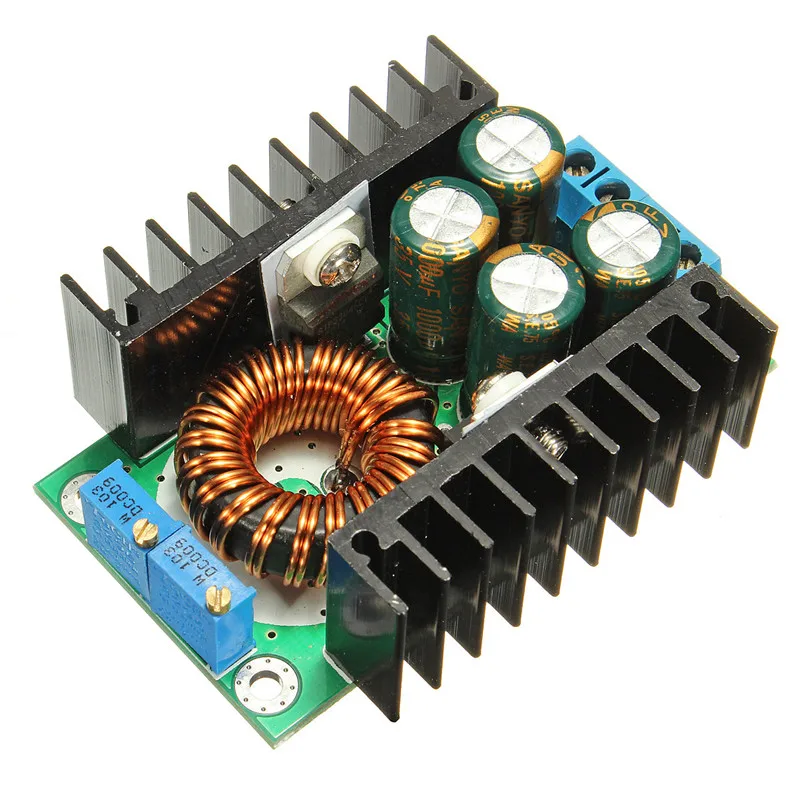

5. Конструкция с двойным радиатором. MOS диод Шоттки независимый теплоотвод, который рассеивания тепла хорош,
И не влияет друг на друга.

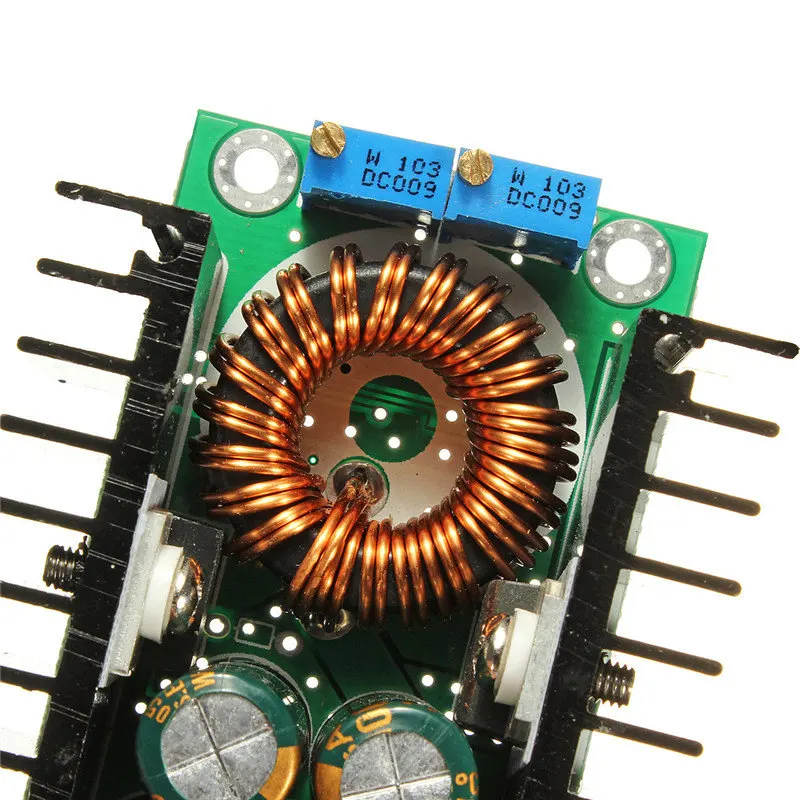

6. Использование сердечника Sendust большого размера и двойной проводки из чистой меди, повышает эффективность работы, уменьшает жар.

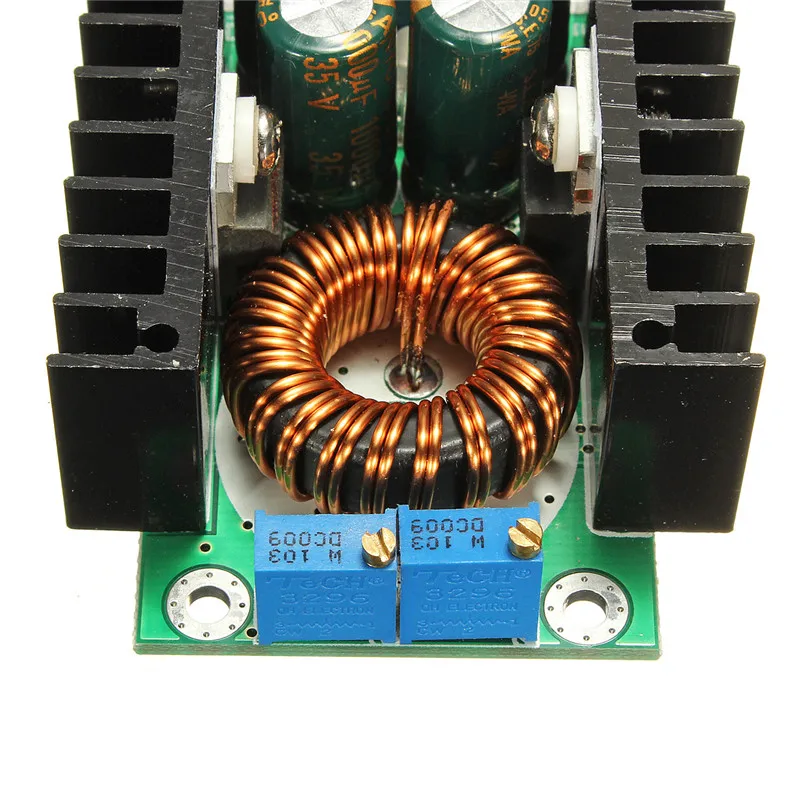

7. 3296 многоповоротный потенциометр, высокая точность напряжения и регулирования тока, хорошая устойчивость.
8. Двухцветная лампа, рабочее состояние будет четким с первого взгляда
9. Регулируемое напряжение и ток, хороший эффект.

Область применения:
1. Мощный светодиодный драйвер.
2. Зарядка литиевой батареи (или свинцового аккумулятора).
3. Встроенный в транспортное средство источника питания.
4. Система питания низкого напряжения.
5. 6 в, 12 В, 14 В, 24 В зарядка аккумулятора.
6. Бортовой Блок питания для ноутбука.
7. Регулируемый источник питания.
8. Система низкого напряжения питания.

Батарея Емкость аккумулятора:
1. Убедитесь, что аккумулятор имеет напряжение поплавка и зарядный ток, которые вам нужны, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и Отрегулируйте выходное напряжение до примерно 5 В.
3. Используйте мультиметр в шкале тока 10 А для измерения тока на выходе и регулировки тока
Потенциометр тока, чтобы сделать выходной ток до ожидаемого значения зарядного тока.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигает поплавкового напряжения.
5. Подключите к батарее, попробуйте зарядить.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)

Светодиодный привод постоянного тока:
1. Убедитесь, что рабочий ток и макс. рабочее напряжение светодиодный, который вам нужен.
2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до примерно 5 В.
3. Используйте мультиметр в шкале тока 10 А для измерения тока на выходе и регулировки тока
Потенциометра, чтобы убедиться, что выходной ток до ожидаемого светодиодный рабочего тока.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение максимальным, светодиодный, рабочее напряжение.
5. Подключите светодиодный, протестированный.
(1,2,3,4 шагов, чтобы подключить модуль питания, вход, выход, без нагрузки, не подключается светодиодный модуль.)

Посылка включает в себя:

1 x Регулируемый блок питания
