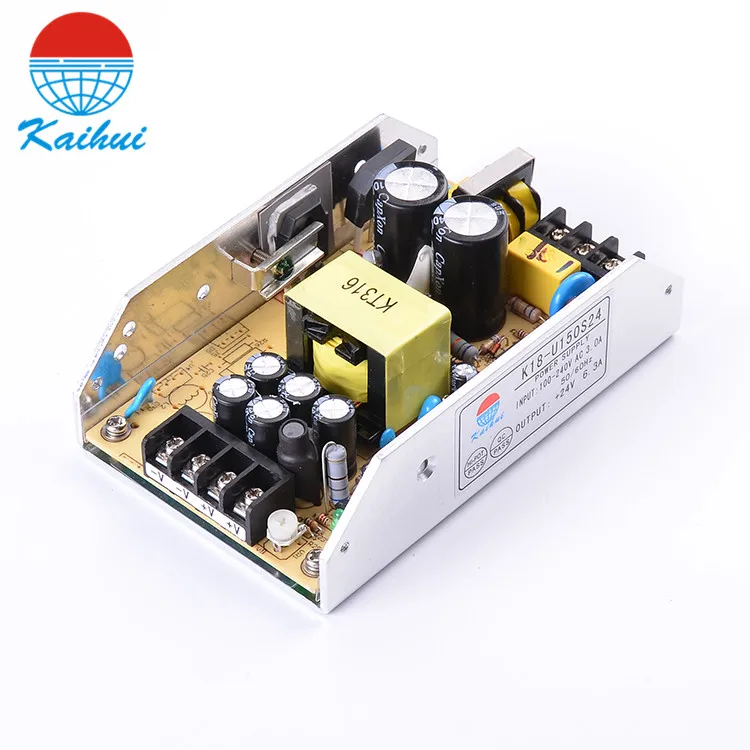

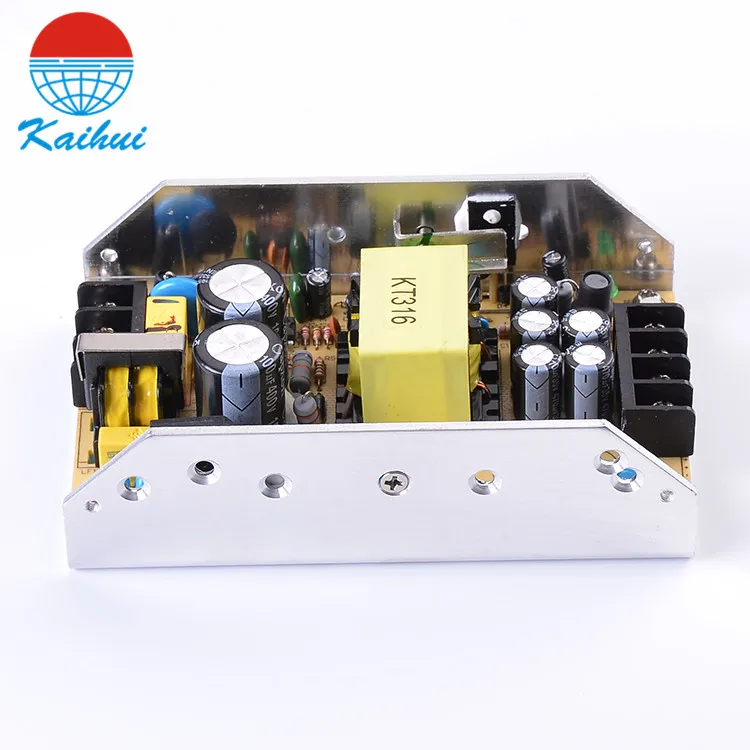

Импульсный источник питания с переменным током 110 В 220 24 светодиодные драйверы 150

Особенности:

● Высокая эффективность, низкая температура;

● Включает фильтры, низкий уровень шума;

● Широкий диапазон входного напряжения переменного тока;

● Защита от короткого замыкания, перегрузки, перенапряжения.

Спецификация

Номер модели

Спецификация

K18-U150S12

K18 - U150S24

K18-U150S36

K18-U150S48

Выход

Выходное напряжение

+ 12 В

+ 24 В

+ 36 В

+ 48 В

Номинальный ток

12.5A

6.3A

4.2A

3.2A

Диапазон тока

0-12.5a

0-6.3a

0-4.2a

0-3.2a

Номинальная мощность

150 Вт

151,2 Вт

151,2 Вт

153,6 Вт

Пульсация

120mVp-p

120mVp-p

240mVp-p

240mVp-p

Регулируемый выходной диапазон

± 10%

Точность вывода

± 1%

Линейное регулирование

± 0.5%

Регулирование нагрузки

± 0.5%

Настройка, подъем, время сохранения

50 мс, 50 мс, 20 мс

Вход

Диапазон входного напряжения

90 ~ 264 В переменного тока; 110 ~ 360 В постоянного тока

Входной ток

4А/115В; 2А/230В

Входная частота

47 ~ 63 Гц

Эффективность

85%

85%

85%

85%

Пусковой ток

30A @ 230В

Ток утечки

<0,5 мА @ 240 В

Защита

Защита от перегрузки

105 ~ 150%, защита от икоты, автоматическое восстановление

Защита от короткого замыкания

Защита от Hiccup, автоматическое восстановление

Выходное перенапряжение

15 ~ 18 в

30 ~ 33 в

42 ~ 45 в

54 ~ 60 в

Защита от перегрева

------

Окружающая среда

Рабочая температура., влажность

-10 ~ 50 ℃,10 ~ 90% RH, без конденсации

Температура хранения., влажность

-20 ~ 85 ℃,10 ~ 95% RH

Темп., дрейф

± 0.03%/℃(0 ~ 50 ℃)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. Каждая ось

Стандарты Satery и EMC

Стандарты безопасности

GB4943,EN60950

Давление

I/P-O/P,I/P-FG: 1.5кв; O/P-FG: 0.5кв DC 1 мин.

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:500VDC / 100M Ом

Стандарты EMC

GB9254,EN55022 класс B

Другие

Деменция

127*82*38 мм Корпус: K818

Вес

0,5 кг

Примечание

1. Все параметры 230VAC вход, номинальная нагрузка, температура окружающей среды 25 ℃, измеряется в условиях 70% влажности;

2. Точность: включает в себя настройку допуска, линейное регулирование, регулирование нагрузки и так далее;

3. Пульсация: 30 см длинные нити соединяют источник питания и нагрузку, загрузочную сторону и конденсатор 0,1u и 47u до 20 МГц осциллографа, измеренного на конце нагрузки;

4. Регулирование линии: при номинальной нагрузке входное напряжение меняется от низкого до высокого измерения;

5. Регулирование нагрузки: измеренная выходная нагрузка от 0 до 100% изменение нагрузки измеряется.
