Бесплатная доставка DF96D AC220V 5A крепление на Din рейку Поплавковый выключатель

63337

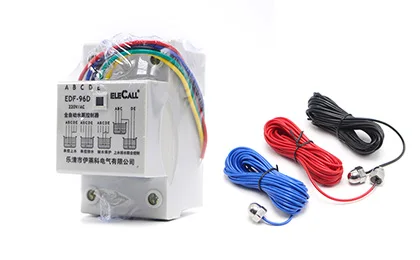

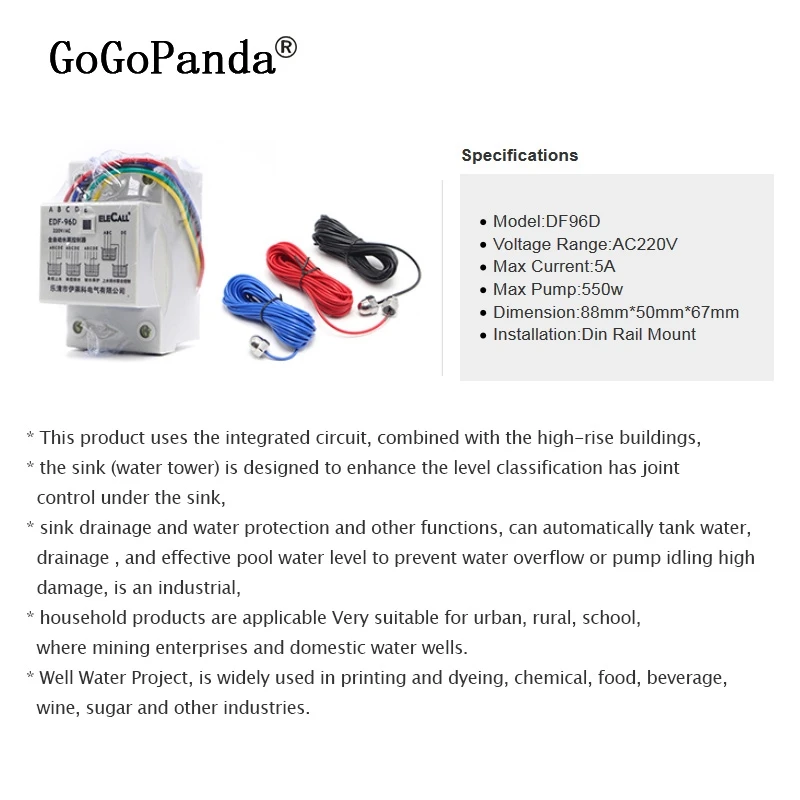

Бесплатная доставка DF96D автоматический контроллер уровня воды

AC220V 5A din-рейку Поплавковый выключатель с 3 зондами насоса

Руководство пользователя

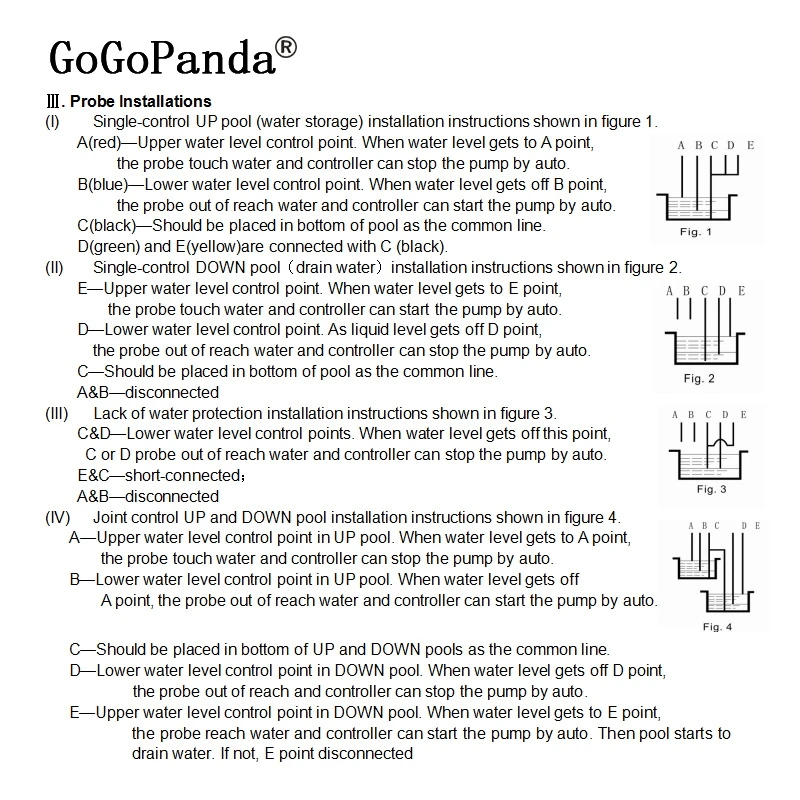

(A) одиночная головка управления на инструкции по установке раковины для установки контрольной схемы, показанной на рисунке

A (деформация)-это резервуар (водонапорная башня), верхний уровень управления, уровень воды поднимается до точки уровня воды, вода в контакте с зондом, контроллер автоматически отключает воду, которую они накачивают;

B (синяя линия)-верхний бассейн (водонапорная башня) Нижний уровень контроля, уровень воды падает ниже уровня воды в точку B, зонд Вне контакта с водой, контроллер уровня воды автоматически открывает насос, бассейн заполнен водой;

C (черная линия)-для бассейна (водонапорная башня), самая низкая точка на резервуаре, контактирующая с нижней частью бассейна;

D (зеленая линия), E (желтая линия) точки и получил C

(B) под контролем одного бассейна (т. Е. Дренажного пруда) инструкции по установке зонда для установки двух показанных на рисунке:

Е-лимит контроля уровня пруда для следующей точки, вода достигает точки е поднимается уровень воды, вода в контакте с зондом, контроллер уровня воды автоматически открыть насос, дренаж пруда; Без дренажа, точка E не подключена;

D-предел для следующей точки контроля уровня водоема, уровень воды опускается до уровня D, отвод головки управления водой, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;

C-первый бассейн является самой низкой точкой для контакта с нижней частью резервуара для воды;

A, B точка не подключена.

(C) инструкции по установке зонда для защиты воды для установки диаграммы, показанной на рис. 3:

C, D точка к нижней точке контроля уровня бассейна, уровень воды вниз к нижнему уровню, C, D зонд и поверхность разъединения, контроллер уровня воды реле немедленного действия, вырубной выход, насос перестал работать;

Точка C и точка E;

A, B точка не подключена.

(D) инструкции по установке зонда для совместного управления вверх и вниз показаны на рис. III:

A-это точка контроля уровня потолка бассейна (водная башня), уровень воды поднимается до точки уровня воды, контакт головки управления водой, контроллер автоматически отключает воду, которую они накачивают;

B-это бассейн (водонапорная башня) ограничит свою точку контроля жидкости, уровень воды опускается ниже уровня воды в точку B, отвод воды и зонда, автоматический насос контроля уровня, бассейн заполнен водой;

C-upper, без бассейна (водонапорная башня), на самой низкой точке контакта с нижней частью раковины;

D-предел для следующей точки контроля уровня водоема, уровень воды опускается до уровня D, отвод воды и зонда, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;

Е-лимит контроля уровня пруда для следующей точки, уровень воды поднимается до точки е уровень воды, вода в контакте с зондом, контроллер уровня воды автоматически открыть насос, сливная головка для пруда; Без дренажа, точка E не подключена.

Прочие инструкции по установке

1. Для обеспечения нормальной работы контроллера уровня жидкости, пожалуйста, проверьте снова после установки ввода и вывода проводки, соединения зонда являются надежным контактом. Он может двигаться вверх, вниз зонд, сделать его контакт, от поверхности воды, имитация теста воды контроллер установлен правильно и может в соответствии с вашими потребностями работать должным образом.

2, предлагается для каждого точечного зонда, закрепленного на внутренней стенке бассейна, во избежание отклонения положения зонда из-за ошибки контроллера уровня воды (если стенка резервуара является металлической, В дополнение к точечному заземляющему проводу C не должно быть в стене, чтобы избежать короткого замыкания, Не работает контроллер уровня воды).

3. В соответствии с вышеприведенным методом проводки проверьте продукты на правой стороне "ручного/автоматического переключателя (DF - 96 - d), можно ли вручную открыть и закрыть водяной насос, после использования регулировки обратно в положение «Автоматический», регулятор уровня воды.

4, необходимо временно открыть и закрыть водяной насос, пожалуйста, используйте левую сторону контроллера уровня воды "ручной/автоматический переключатель управления (DF - 96 - d) без ручного переключателя.

5. Чтобы избежать неправильной работы, не устанавливайте влагу, коррозию и высокое содержание металла в газовой среде.

6. Рекомендуется, чтобы вы производили контроль уровня воды с помощью специального зонда.

Устранение неполадок

1. Подключение питания не работает:

A. Ищите светильник красный индикатор питания Светильник, если не, проверьте, правильно ли входные и выходные клеммы хорошие контакты;

B. Проверьте продукт на левой стороне «ручного/автоматического переключателя», независимо от того, будет ли Регулировка «выключено», она снова в «автоматическое» положение, регулятор уровня воды.

2, над или ниже контрольной точки зонда водной линии, насос не автоматически закрывается или открывается, пожалуйста, нажмите кнопку «Автоматический/ручной насос управления переключателем вручную. И проверьте:

A. Проверьте, является ли отклонение на месте, положение слишком высокое (низкое), потому что уровень воды не может связаться (out);

B. Верхний и нижний уровень воды, заземляющий зонд, подключение ли к другим линиям, есть ли неправильное или короткое замыкание;

C. Зонд быстро и падает, зонд линия с продуктом, зонд линия контакт с зондом ли соединение между хорошим;

D,c заземляющий провод помещается на дно бассейна.
