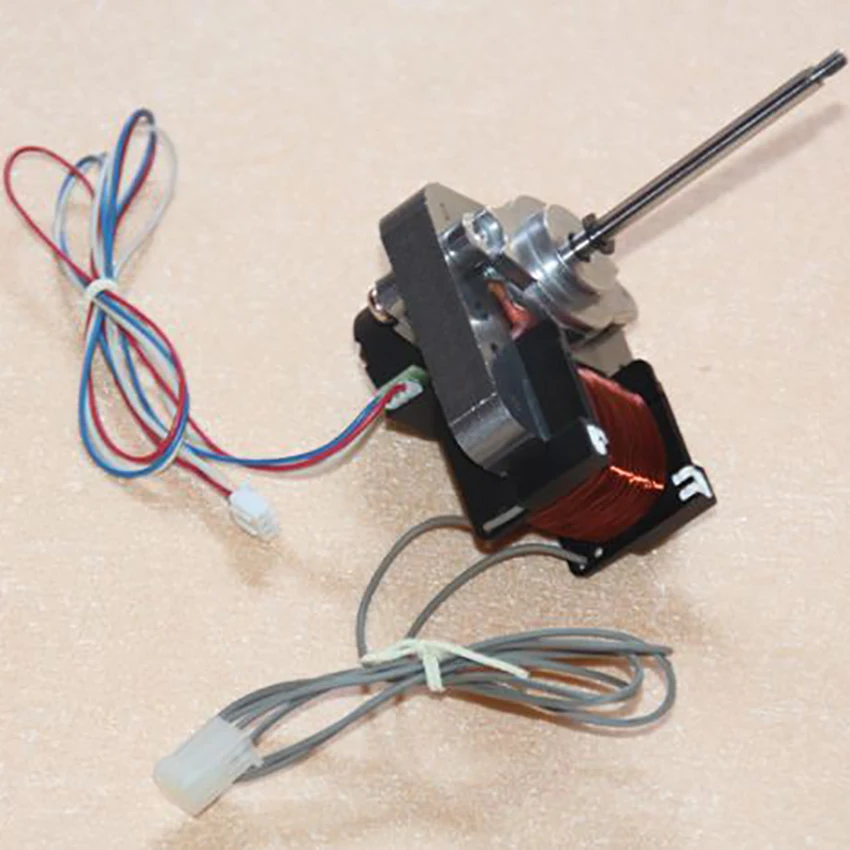

WZ6012 AC двигатель AC100V микро мотор с передним шариковым подшипником для
491,61 руб.
Бесплатная доставка!/Z004MTBE двигатель 144 Вт/двигатель 12000 об/мин с 1 шт.
3 646,34 руб.
Синхронный электродвигатель для барбекю 60KTYZ 110 В 220 20 24 об/мин с кронштейном и
1 553,99 руб.
Циклоидальный игольчатый редуктор колеса B1 однофазный планетарный
18 313,15 руб.
AC120 5GN мотор с редуктором переменного тока большим крутящим моментом 110 в/220 в 120 вт
5 277,25 руб.
Однофазный механический центробежный выключатель с низким об/мин
723,84 руб.
Однофазный универсальный механический центробежный переключатель YU80 YC90
615,26 руб.
Характеристики
Лучшая цена! Leadshine Драйвер шагового двигателя DM542 2 фазный цифровой шаговый привод
История изменения цены
*Текущая стоимость 3 444,27 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 4098.76 руб. | 4303.21 руб. | 4200.5 руб. |
| Feb-23-2026 | 4064.72 руб. | 4267.68 руб. | 4165.5 руб. |
| Jan-23-2026 | 3410.68 руб. | 3581.71 руб. | 3495.5 руб. |
| Dec-23-2025 | 3995.42 руб. | 4195.75 руб. | 4095 руб. |
| Nov-23-2025 | 3478.97 руб. | 3652.88 руб. | 3565 руб. |
| Oct-23-2025 | 3926.65 руб. | 4122.12 руб. | 4024 руб. |
| Sep-23-2025 | 3892.61 руб. | 4087.1 руб. | 3989.5 руб. |
| Aug-23-2025 | 3857.33 руб. | 4050.69 руб. | 3953.5 руб. |
| Jul-23-2025 | 3823.81 руб. | 4014.8 руб. | 3918.5 руб. |
Описание товара
Оригинальные Leadshine DM542 2-фазный шаговый привод
- Сверхнизкий уровень шума двигателя обеспечивает отличную тишину
- Анти-резонансный, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
- Технология самопроверки и автоматической конфигурации, предлагает оптимальные ответы с различными двигателями
- Программируемые разрешения Microstep, от полного шага до 102400 шагов/оборотов
- Напряжение питания до + 40 В постоянного тока
- Выходной ток программируемый, от 1.2A до 4.2A
- Частота импульсного ввода до 75 кГц
- Автоматическое снижение холостого тока
- Поддерживает режимы PUL/DIR и CW/CCW
Параметры | DM442 | |||
Мин | Типичное | Макс | Блок | |
Выход ток | 1,0 | - | 4,2 | А |
Напряжение питания | + 18 | - | + 48 | Постоянный ток |
Логический сигнал ток | 7 | 10 | 16 | MA |
Импульсная Входная частота | 0 | - | 200 | КГц |
Сопротивление изоляции | 500 | МОМ | ||
Разъем P1 конфигурации
Pin Функция | Детали |
Пуль | Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежный ответ длительность импульса, должно быть больше, чем 7,5 & micro; Невысокий массивный каблук. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA. |
Дир | Дир сигнала:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 & micro;s. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к драйверу обратит направление движения. |
OPTO | Опто-муфта питания, и типичное напряжение + 5 В. Серии подключения резисторов (в PUL, DIR, ENA клеммах) для ограничения тока при использовании + 12 В или + 24 В. |
Ена | Включает сигнал:Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. Обычно слеваНе подключен (включен). |
Разъем P2 конфигурации
Pin Функция | Детали |
+ Постоянного тока | Источник питания, 18 ~ 36 В постоянного тока, включая колебания напряжения и EMF напряжения. |
GND | Мощность местах. |
A +, A- | Двигателя двигателем постоянного тока однофазный A |
B +, B- | Двигателя двигателем постоянного тока однофазный B |
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102
, 400 шагов/оборотов и последний может быть установлен от 1.2A до 4.2A.
Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, Этот драйвер используется 6-bit DIP-переключатель для установки
Разрешение микрошага и рабочий ток двигателя, как показано ниже:
Microstep Разрешение выбор
Когда он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6 из DIP-переключателя
Как показано в следующей таблице:
| Microstep | Steps/rev.(для 1,8OМотор) | SW5 | SW6 |
1 до 512 | По умолчанию/настроено программное обеспечение | На | На |
8 | 1600 | OFF | На |
16 | 3200 | На | OFF |
32 | 6400 | OFF | OFF |
Текущие параметры
Когда он не находится в настроенном по режиме, используются первые три бит (SW1, 2, 3) DIP-переключателя
Для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
Максимальный ток | Измерения среднеквадратичного значения тока | SW1 | SW2 | SW3 |
По умолчанию/настроено программное обеспечение (0,3-2.2A) | На | На | На | |
0.5A | 0,35 A | OFF | На | На |
0.7A | 0,50 A | На | OFF | На |
1.0A | 0,71 A | OFF | OFF | На |
1.3A | 0,92 A | На | На | OFF |
1.6A | 1,13 A | OFF | На | OFF |
1.9A | 1,34 A | На | OFF | OFF |
2.2A | 1,56 A | OFF | OFF | OFF |
Примечания:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем динамический ток
Установка, особенно при высокой скорости.
1 посылка включает в себя:
Шагового привода x1pcs
