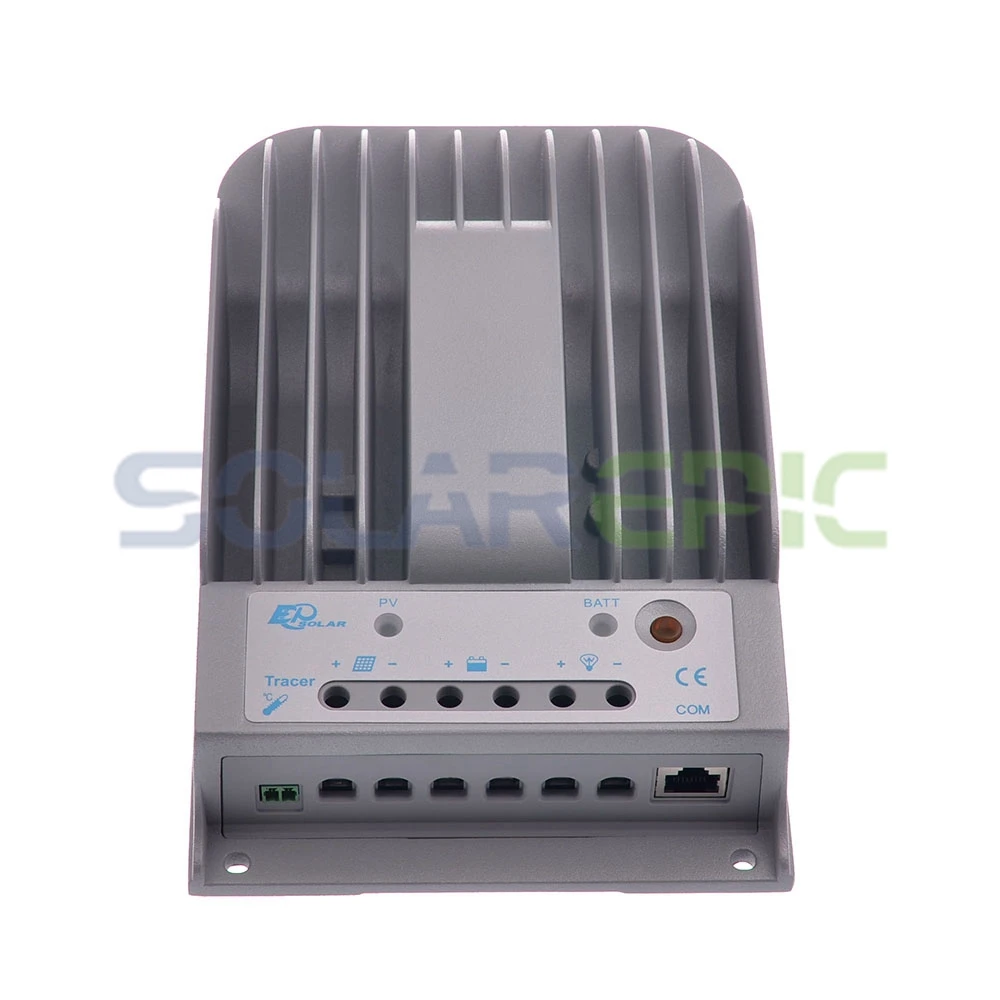

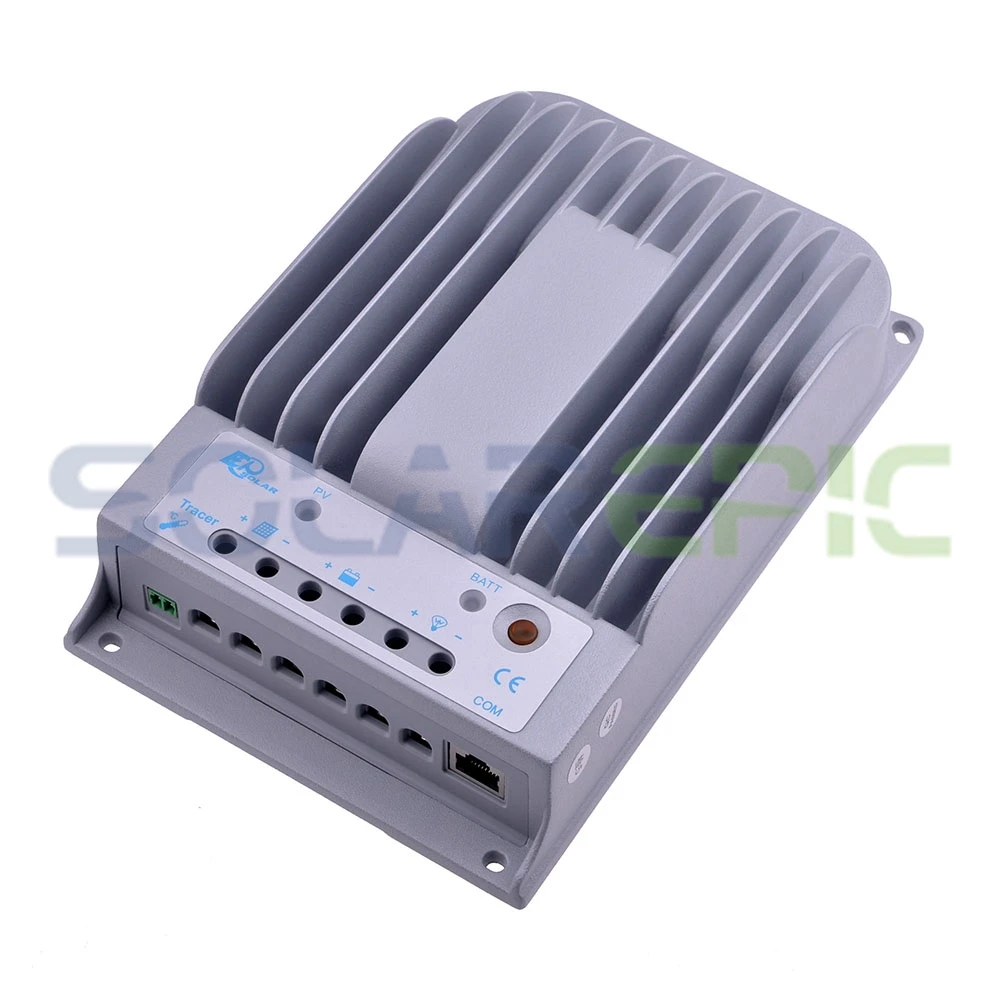

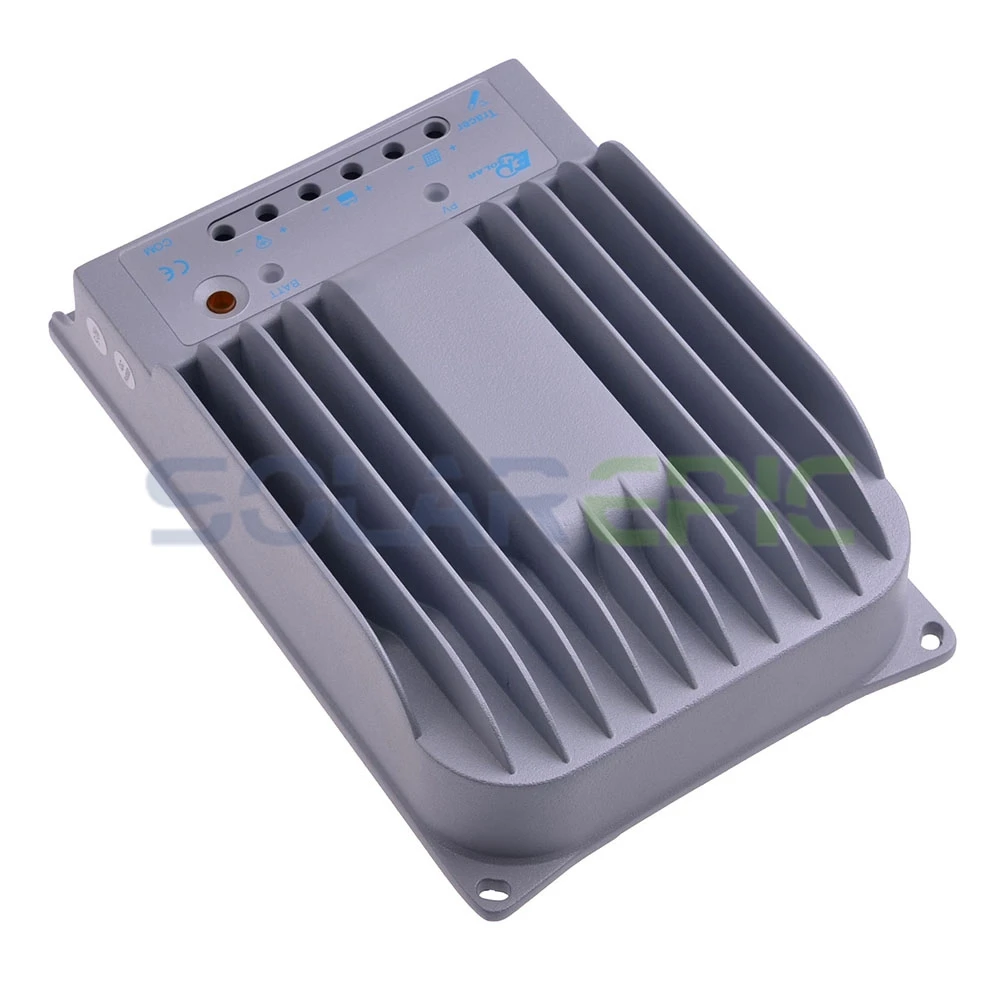

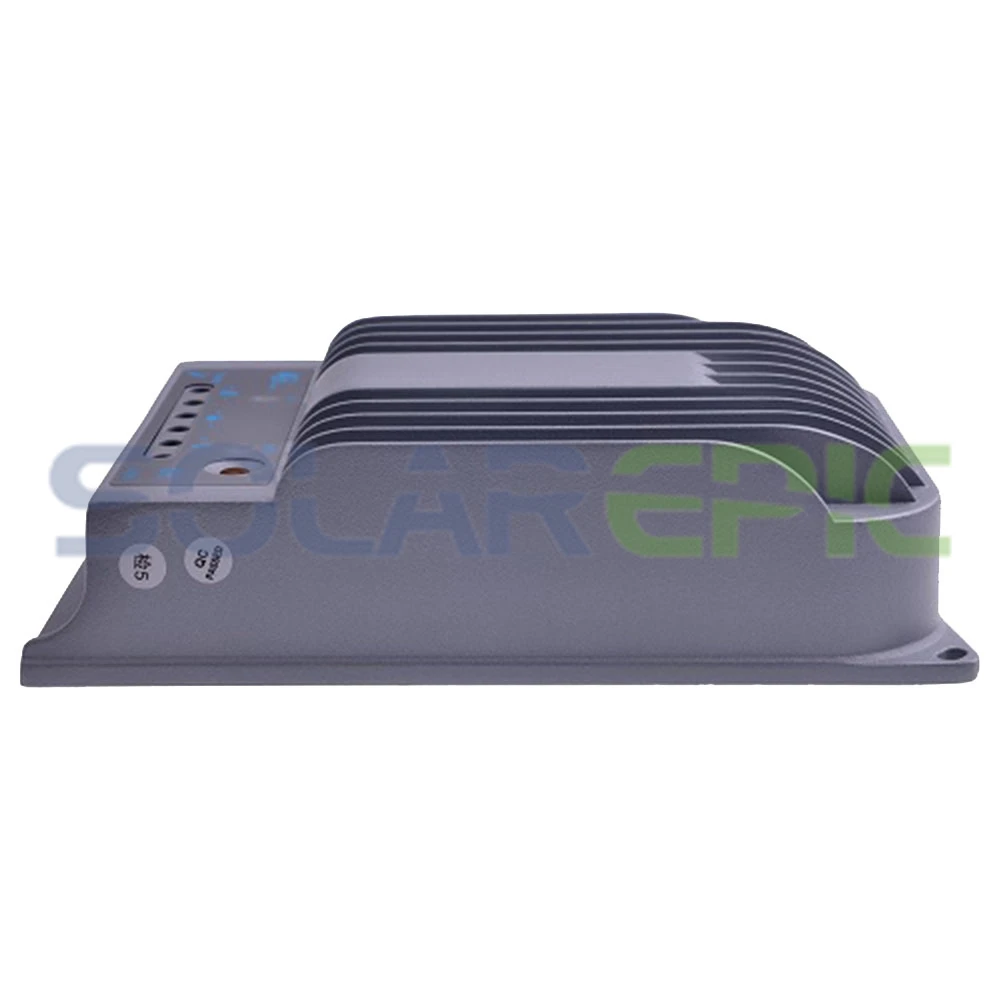

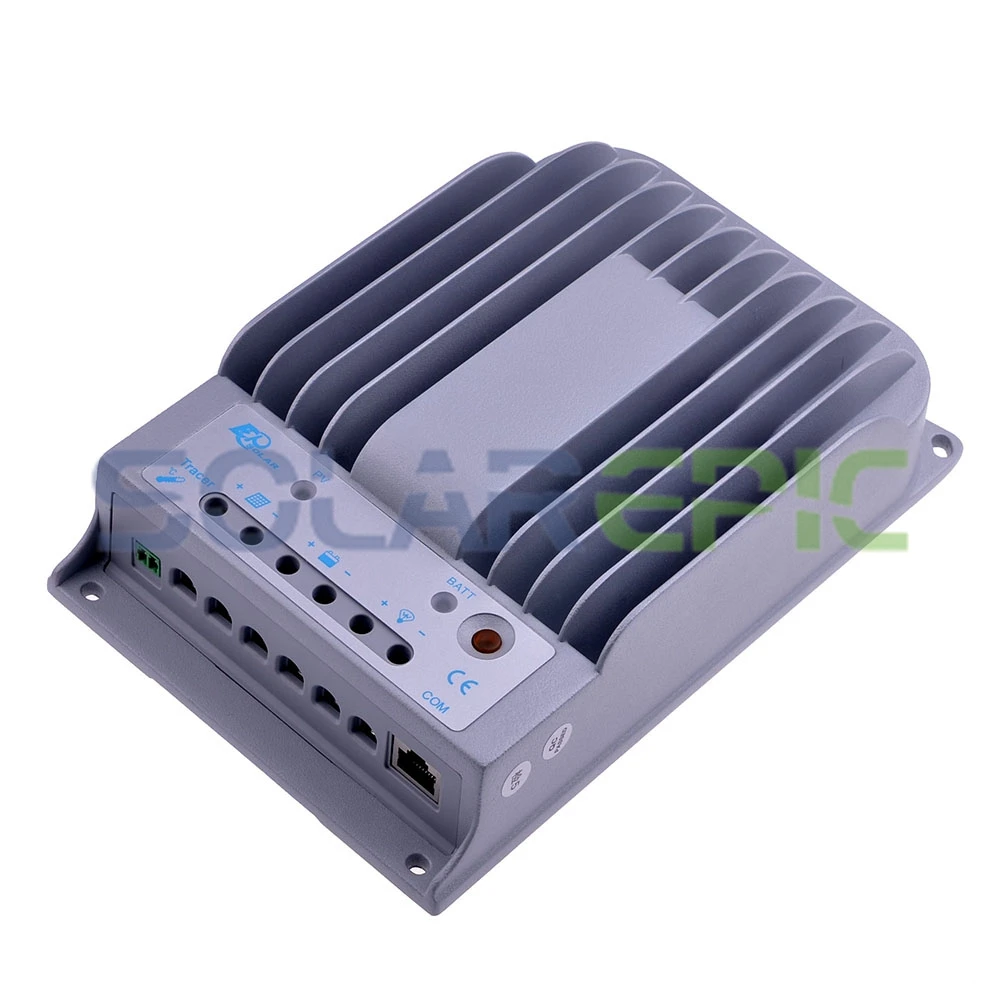

Контроллер заряда солнечной батареи MPPT 20 А + пульт дистанционного управления MT50

MPPT Контроллер заряда для фотоэлектрических систем

150 в PV входное напряжение

• Сила тока: 20A

Напряжение: 12 В/24 В постоянного тока авто

Включает ЖК-дисплей: MT-50



Особенности:

1. Передовые MPPT технологии, с эффективностью не менее 99.5%

2. Максимальная Эффективность преобразования 98%

3. Ультра-быстрая скорость отслеживания и гарантированная эффективность отслеживания

4. Точное распознавание и отслеживание нескольких точек питания

5. Надежная функция автоматического ограничения максимальной входной мощности PV, гарантирующая отсутствие перегрузки при любых обстоятельствах

6. ШирокийMPP диапазон рабочего напряжения

7. Конструкция из литого алюминия обеспечивает отличную теплоотдачу

8. Несколько режимов управления нагрузкой: ручное управление, светильник ВКЛ./ВЫКЛ., светильник + таймер и контроль времени

9. Поддержка 4 вариантов зарядки:Герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский

9. Функция компенсации температуры батареи

10. Функция статистики энергии в реальном времени

11. RS-485 интерфейс шины связи и протокол связи Modbus,В наличииДля удовлетворения различных требований к общению в различных ситуациях

12. Для мониторинга ПК и внешнего дисплея, соединяющего MT50, реализуяПроверка данных в реальном времени и настройка параметров

13. Поддержка обновление программного обеспечения



Электронная защита от:

1. Защита от короткого замыкания PV

2. Защита от перегрузки по току

3. Защита от обратной полярности PV

4. Защита аккумулятора от перенапряжения

5. Защита от перегрузки батареи

6. Защита от обратной полярности аккумулятора

7. Защита от перегрузки

8. Защита от короткого замыкания

9. Защита от перегрева батареи

10. Контроллер защиты от перегрева



Параметры:



Модель	Tracer1215BN	Tracer2215BN	Tracer3215BN	Tracer4215BN
Номинальное напряжение системы	12/24V автоматическая работа
Номинальное потребление тока батареей	10A	20A	30A	40A
Номинальный ток холостого хода	10A	20A	20A	20A
Макс. PV открытое напряжение цепи	150 в при минимальной рабочей температуре окружающей среды 138V со скоростью 25 Температура окружающей среды
MPP Напряжение диапазон	Напряжение батареи + 2 В ~ 108 в
Максимальная входная мощность PV	130 Вт (12 В)	260 Вт (12 В)	390 Вт (12 В)	520 Вт (12 В)
	260 Вт (24 В)	520 Вт (24 В)	780 Вт (24 В)	1040 Вт (24 В)
Выравнивания напряжение при зарядке	Герметичный: 14,6 в, затопленный: 14,8 в, пользователь: 9 ~ 17 в
Boost напряжение при зарядке	Гель: 14,2 V, запечатанный: 14,4 V, затопленной: 14,6 V, пользователя: 9 ~ 17V
Плавающее зарядное напряжение	Гель/Герметичный/затопленный: 13,8 В, пользователь: 9 ~ 17 в
Низкое напряжение восстановить напряжения	Геля/герметичная/затопленной: 12,6 V, пользователя: 9 ~ 17V
Низкое напряжение отключения напряжения	Гель/Герметичный/затопленный: 11,1 В, пользователь: 9 ~ 17 в
Собственного потребления	≤ 60 мА (12 В) ≤ 30 мА (24 В)
Заземления	Общий негативный
Темп. Компенсация	-3мВ/ /2В
Связь Порты и разъёмы	RS485 / RJ45 интерфейс
Рабочая температура	-35 ~+ 55
Температура хранения	-35~+ 80
Влажность	≤ 95% Н. С.
Корпус	IP30
Габаритные размеры	196x118x36mm	217x143x56mm	281x160x60mm	303x183x64mm
POS терминал	4 мм2	10 мм2	16 мм2	25 мм2
Вес нетто	0,9 кг	1,5 кг	2,3 кг	2,9 кг





Пульт дистанционного управления MT50:

1. Автоматическое определение контроллера и отображение типа, модели и соответствующих параметров

2. Большой экран Многофункциональный ЖК-дисплей отображает все рабочие данные и работу системыСтатус в цифровой, графической и текстовой формах

3. С шестью кнопками функции навигации, операция является прямой, удобной и быстрой

4. Запись статистики энергии в реальном времени

5. Как данные, так и данные, протекающие на одном и том же свинце, нет необходимости в внешней мощности

6. Мониторинг в реальном времени и акустическая сигнализация о сбое информации контроллера

7. Более длительное Расстояние связи на основе RS485



Более мощная функция через MT50:

1. Разнообразные режимы контроля нагрузки: ручной, светильник вкл/выкл, светильник вкл. + таймер, контроль времени

2. Выбор типа батареи: гель, герметичный, затопленный и пользовательский тип

3. Монитор в реальном времени

4. Программируемых параметров

5. Функция отображения энергии



Параметры:

Собственного потребления	Подсветка и акустическая сигнализация <65mA
	Подсветка вкл <23mA
	Подсветка off <15mA
Лицевая панель Размеры	98 × 98 мм/3,86 × 3,86 дюйма
Габаритные размеры рамы	114 × 114 мм/4,49 × 4,49 дюйма
Тип разъема	RJ45
Метровый кабель	Стандарт 2 м, макс. 50 м
Прибор для измерения веса	0,190 кг
Окружающего Температура	-20 ° c ~ + 70 ° c/-4 ° F ~ 158 ° F
