Светодиодные мигающие огни технические Электронные Наборы сделай сам для

---

Светодиодный проблесковые огни наборы



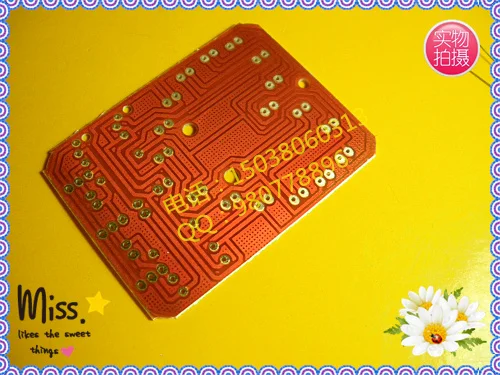

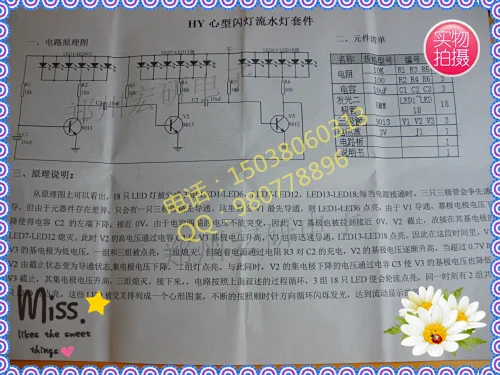

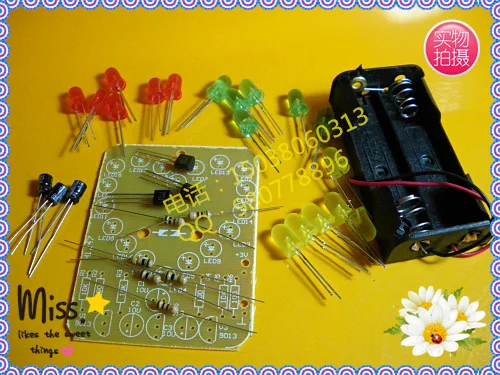

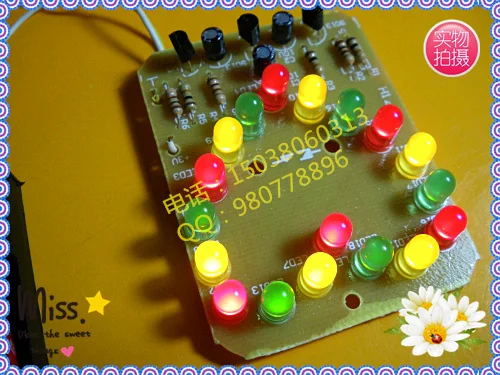

Детали включают в себя: резисторы, конденсаторы, транзисторы, светодиодный светильник, принцип схемы, печатная плата, батарейный блок, но не включает аккумуляторРазмер платы: 45,2 мм * 61,3 ммПримечание: светодиодный светящаяся трубка имеет положительный и отрицательный полюс, длинная стопа является положительным полюсом, короткая стопа является отрицательным полюсом (электролитический конденсатор: длинная стопа является положительным полюсом, короткая нога отрицательная).Примечание: качество корпуса батареи в целом, без выключателя, если причина разницы в оценке, пожалуйста, не снимайте, спасибоПринцип работы: из схемы видно, что 18 светодиодов были разделены на 3 группы, когда источник питания включен, 3 триодные трубки будут доставлены к проводимости, но из-за различий компонентов будет только триодная первая проводимость, предполагаемая здесь Q1 первая проводимость, LED1 эта группа горит. Из-за Q1 напряжение коллектора снижается в левом конце конденсатора C2, близкий к 0 В, из-за мутаций напряжения на конденсаторе не может, таким образом, основание Q2 приведено к приблизительному 0V, Q2 выключено, поэтому выберите в этой группе коллектор LED2 out. В это время Q2 Высокое напряжение через конденсатор Q3 до C3 Повышение напряжения коллектора, Q3 также быстро направит, LED3 эта группа светильник. Так что в этот период времени коллектор Q1 и Q3 низкий уровень, LED1 и LED3 эти две группы были зажжены, эта группа LED2 out, но с источника питания через резистор R2 из C2 зарядки, q2's базовое напряжение структура изменяется, когда более 0,7 V, Q2 в качестве переменной состояния для направления состояния Tong, падение напряжения коллектора, LED2 эта группа горит. В то же время снижение напряжения коллектора Q2 на конденсаторе C3 до базового напряжения Q3 уменьшилось, Q3, опосредованное vicissitudes, напряжение коллектора увеличивается и LED3 эта группа выходит. Затем цепь в соответствии с описанным выше циклом процесса, 3 группы из 18 светодиодный индикатор будет гореть, в то же время есть 2 группы из 12 Светодиодный. В светодиодный расположены с узором в виде сердца, и тираж на экране одни мигающие светильник постоянна, и эффект потока дисплей достигается.
