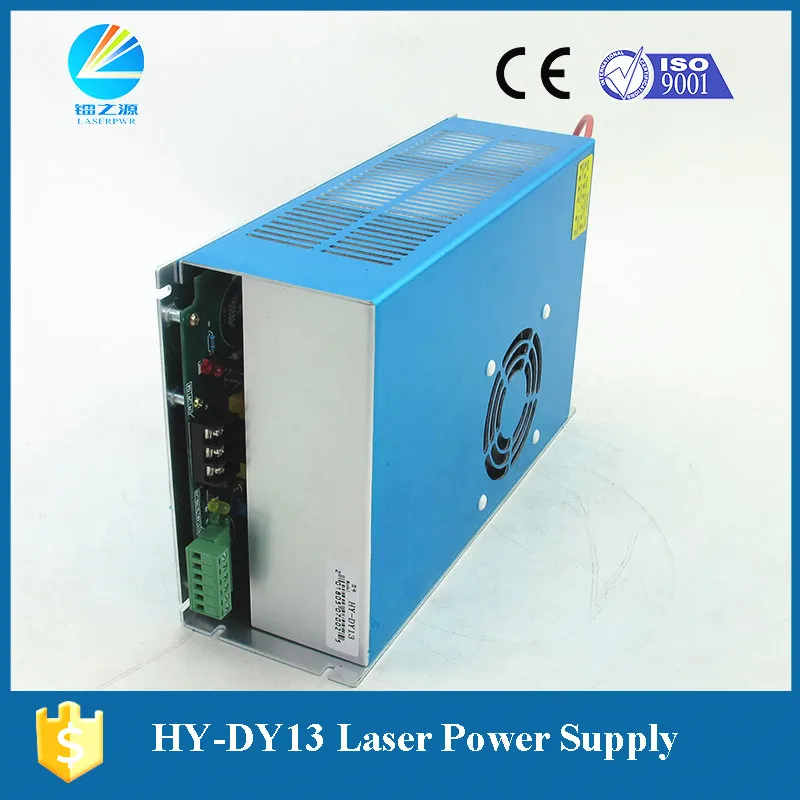

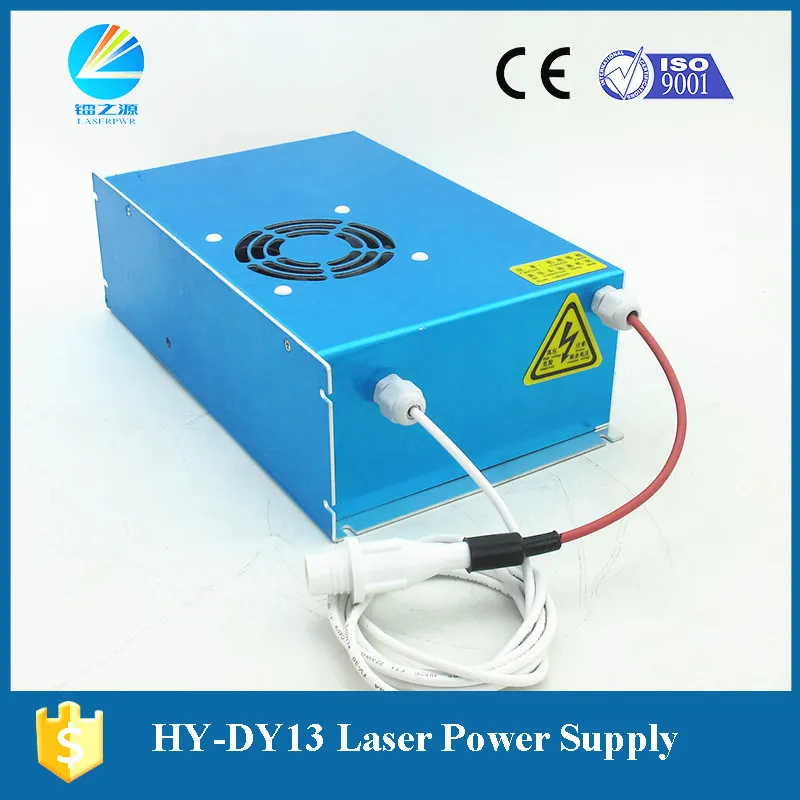

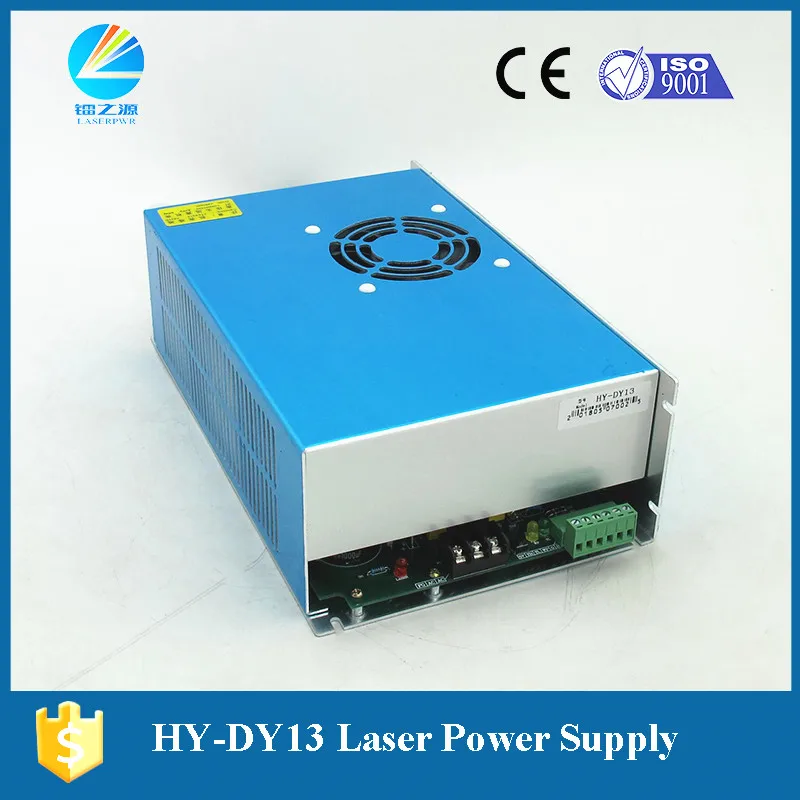

HY-DY13 RECI100w лазерный источник питания

HY-DY13 лазерный источник питания для 100 Вт co2 лазерных трубок для лазерной резки и engarver

[Упаковочный лист]

<1> HY-DY13 лазерный источник питания * 1 шт.;

<2> 1,5 м HV Кабель с разъемом * 1 шт.;

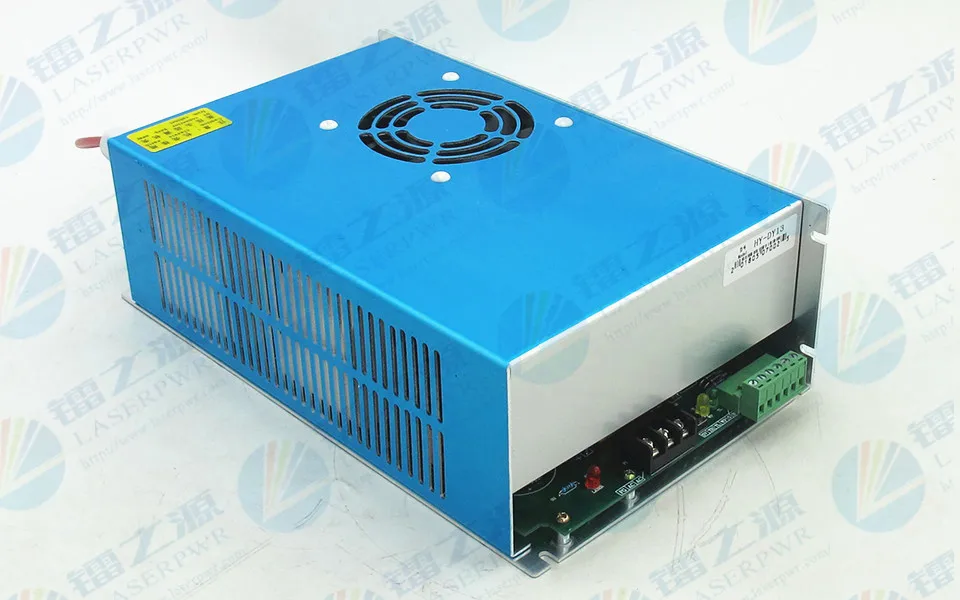

HY-DY13 синий лазерный источник питания

1). Специально разработанная для RECI 100w лазерная трубка, также может работать EFR/YONGLI,SP100w лазерная трубка с другого завода

2). Быстрая реакция: HY-DY13 источник питания может увеличить мощность лазера и продлить срок службы лазерной трубки

3). Простое управление: запуск и остановка лазера могут быть легко управляются с помощью уровня TTL.

4). Защита от открытого замыкания на выходе.

5). Индикация сигнала TTL, индикация сигнала через воду и выход лазера

Индикация.

6). У HY-DY13 есть Тестовая кнопка, чтобы проверить его работу должным образом или нет.

7).Применение: 100 Вт co2 лазерный неметаллический станок для резки и гравировки.

Спецификация HY-DY13 источника питания

 Примечание:Пожалуйста, оставьте мне сообщение, вам нужно 110 В или 220 В при размещении источника питания, спасибо!

1) Подключение лазерной трубки:(Ссылка на блок питания и схему подключения лазерного устройства)

Высоковольтный терминал (HV +) HY-DY13 источника питания должен быть подключен к положительному полюсу лазерного устройства CO2. Цепь тока источника питания должна быть подключена к отрицательному полюсу (терминалу лазерного выхода) лазерного устройства, через Амперметр или непосредственно.

2) Подключение контрольного сигнала

Контрольный сигнал должен быть надежно подключен к контрольному терминалу источника питания HY-DY13, после подключения выходного сигнала DAC и TTL сигнала внешнего компьютера к источнику питания лазерное устройство должно работать так, как ожидалось. Если Лазерная лампа не может работать должным образом, следует проверить правильность контрольного сигнала (включая проверку спецификации напряжения и логики), при использовании управления ШИМ в качестве управления питанием, убедитесь, что f≥ 20 кГц, амплитуда (пиковое значение) ≤ 5 В, проверьте и убедитесь, что переключатель защиты WP соединение является правильным одновременно.

3) Напряжение входного напряжения:

HY-DY13 Входная мощность источника питания должна быть 220В переменного тока/50Гц. Если требуется 110 В переменного тока, пожалуйста, укажите при размещении заказа.

4) Другие:

Группа защитных выключателей также предназначена для обнаружения водяного выключателя, переключателя вентилятора, защиты открытого корпуса и т. д.

Внимание:

1. Система водяного охлаждения должна работать должным образом при включении лазерного устройства.

2. Схема высоковольтного выхода не должна быть открыта! (Высоковольтные выходные клеммы (положительные и отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства, соответственно.)

3. Необходимо обратить внимание, чтобы избежать электрического удара после выключения источника питания. (Изоляция sТребования к качествуДолжно быть 40 кВ между клеммой выхода и "G")

4. Хорошо Заземленный трехполюсный сосуд должен использоваться для питания для HY-DY13 источника питания. Корпус должен быть заземлен, чтобы избежать электрического удара.

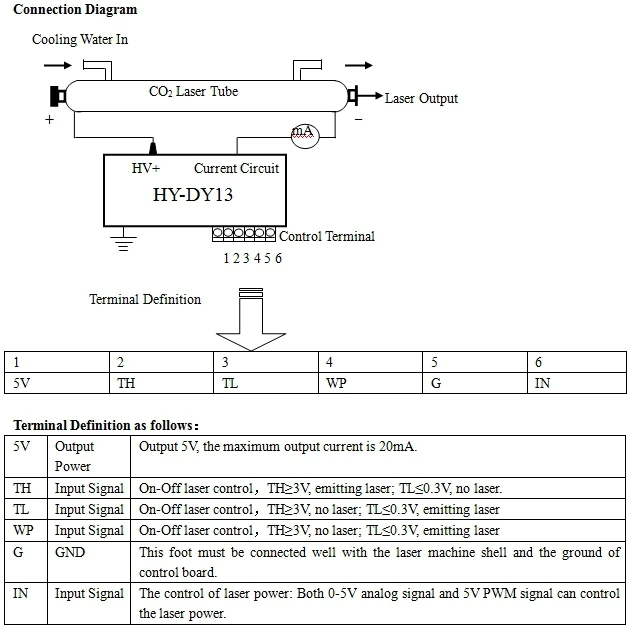

1. Схема подключения DY13 источник питания и лазерная трубка ;

2. Подключение HY-DY13 блока питания и платы управления

1. Рекомендуемое подключение: высокоуровневый светильник

2. Рекомендуемое подключение: низкоуровневый светильник

HY-DY13 лазерный источник питания ручной тестМетод

Во-первых, убедитесь, что HY-DY13 источник питания и лазерная трубка правильные, отсоедините терминал управления и нажмите кнопку «Тест» на HY-DY13 источник питания в течение 5-10 секунд, чтобы проверить, есть ли лазерный выход из лазерной трубки. Этот метод легко определить, нормально ли питание.

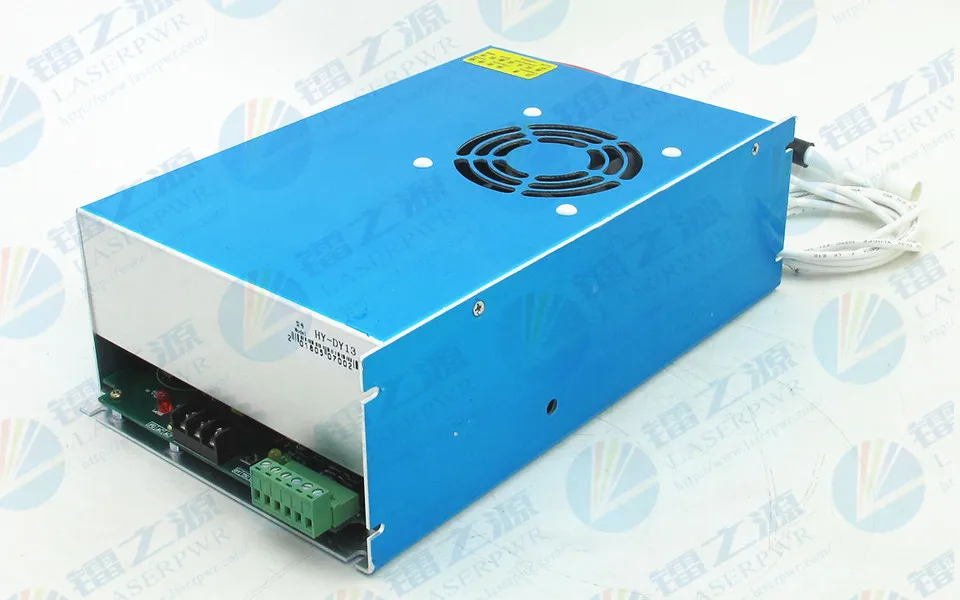

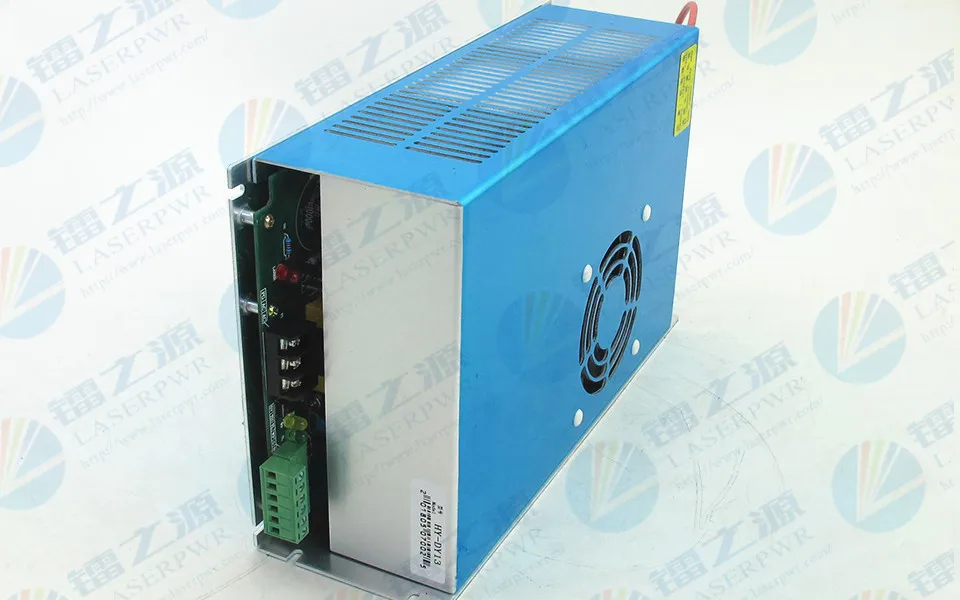

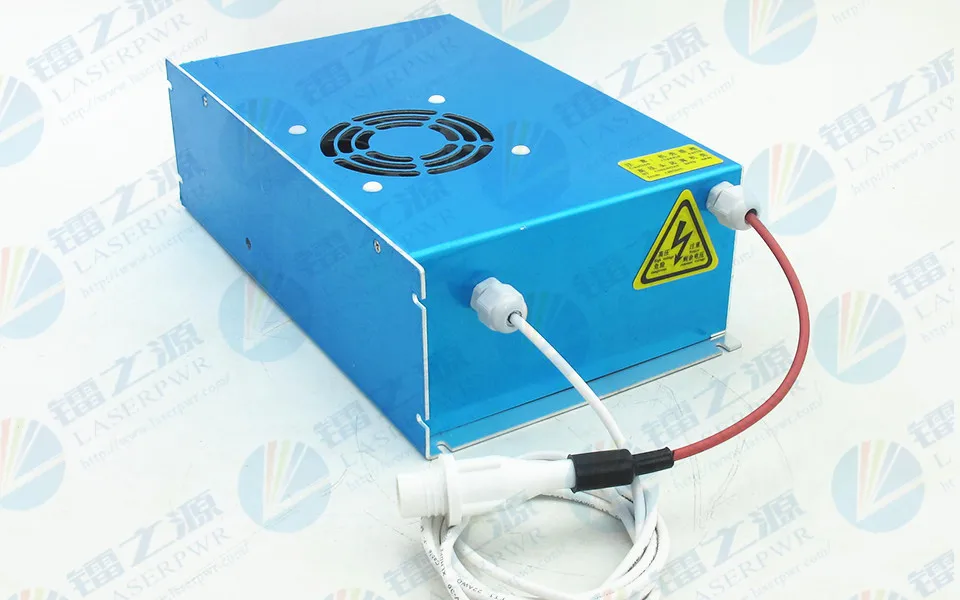

HY-DY13 синий лазерный источник питанияИзображение

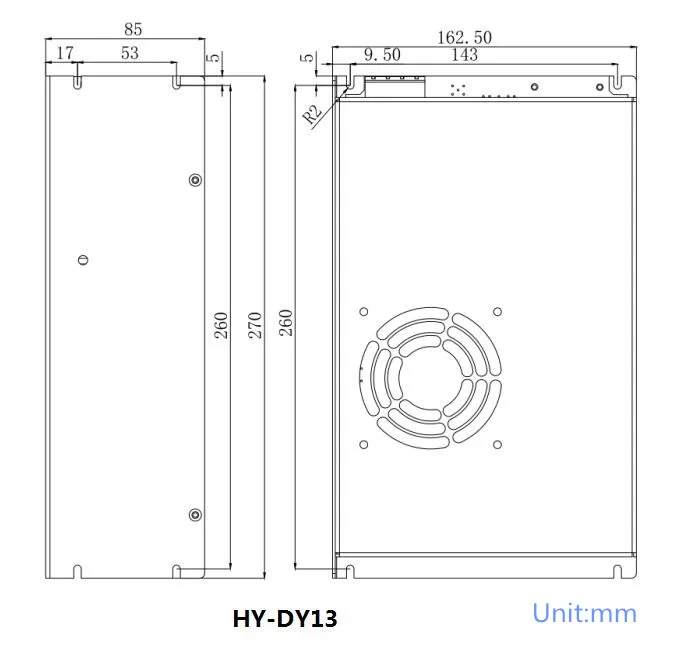

Параметры лазерного источника питания

HY-DY13 лазерный источник питания специально для RECI лампы.

• Таможенные пошлины:

1. Доставка всех товаров из Китая может привести к тарифам. Пожалуйста, хорошо узнайте о законах импорта в вашей стране. Все продукты Cloudray продают Стандартные условия FOB, покупатели возьмут на себя ответственность за все виды налогов в своей стране. Если у вас есть особые пожелания по декларированию, пожалуйста, оставьте нам сообщение при оформлении заказа.
2. Доставка из местной страны (Германия/США/Россия) не требует импортных пошлин.

• Все упаковкиБразилияНужноCPF или CNPJНомер по DHL/UPS/Fedex/EMS.
• Все упаковкиАргентинаНужноCUITНомер по DHL/UPS/Fedex/EMS.
• Все упаковкиЧилиНужноРутНомер по DHL/UPS/Fedex/EMS.

Shandong Laser Source Technology Co.,ltd. такой же, как Jinan Hongyuan Electric Co.,ltd Является высокотехнологичным предприятием, расположенным в основной области электронных регионов-Цзинань. Профессиональный дизайнерИ производитель и экспортер лазерного источника питания с17 лет опыта,Имеем хорошее долгосрочное сотрудничество с лазер YUEMING, HAN'S лазер, GCC лазер, RECI лазер, EFR лазер, Boye лазер, за пределами лазера, Senfeng лазер, Bodor лазер, лазер SUN-UP и т. Д.. Надеюсь, у нас будет шанс помочь вам в вашей бизнес-линии.

Мы производим строго в соответствии с ISO9001:2008 элементами международной системы управления качествомВедения производственной деятельности. Все серии co2 лазерного источника питания получили сертификацию CE.

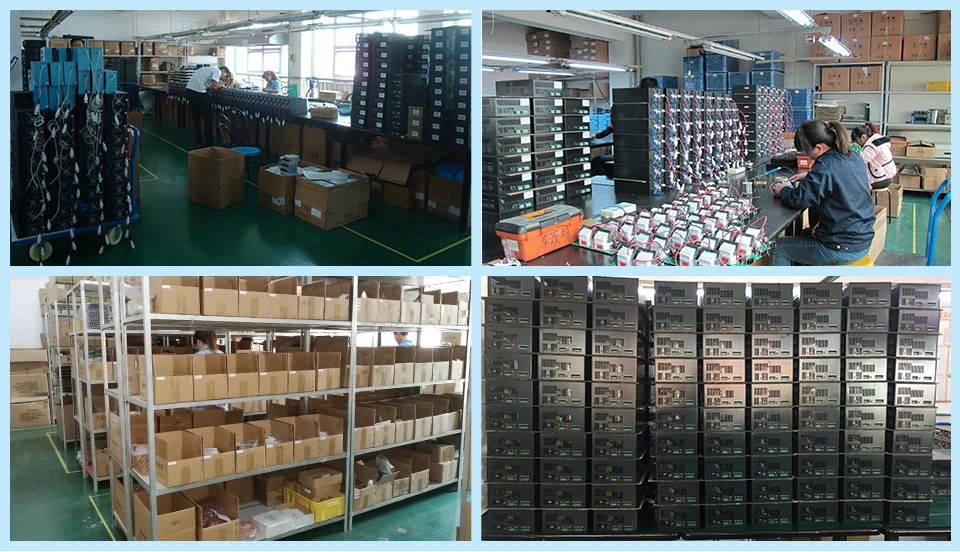

Добро пожаловать на наш завод!
