DFRduino UNO R3 Микроконтроллер плата ATmega328 ATmega16U2 чип 16 МГц полностью совместим с Arduino Uno R3 и Arduino IDE среды разработки с открытым исходным кодом

Введение

DFRduino Uno V3.0 от DFRobot-это физическая компьютерная плата небольшого размера для научных работников или разработчиков. Это простая плата микроконтроллера, полностью совместимая с Arduino UNO R3 и Arduino IDE с открытым исходным кодом. Эта среда реализует язык обработки/проводки. Arduino может использоваться для разработки автономных интерактивных объектов или может быть подключен к программному обеспечению на вашем компьютере (например, вспышка, обработка, MaxMSP). IDE с открытым исходным кодом можно скачать бесплатно (в настоящее время для Mac OS X, Windows и Linux).

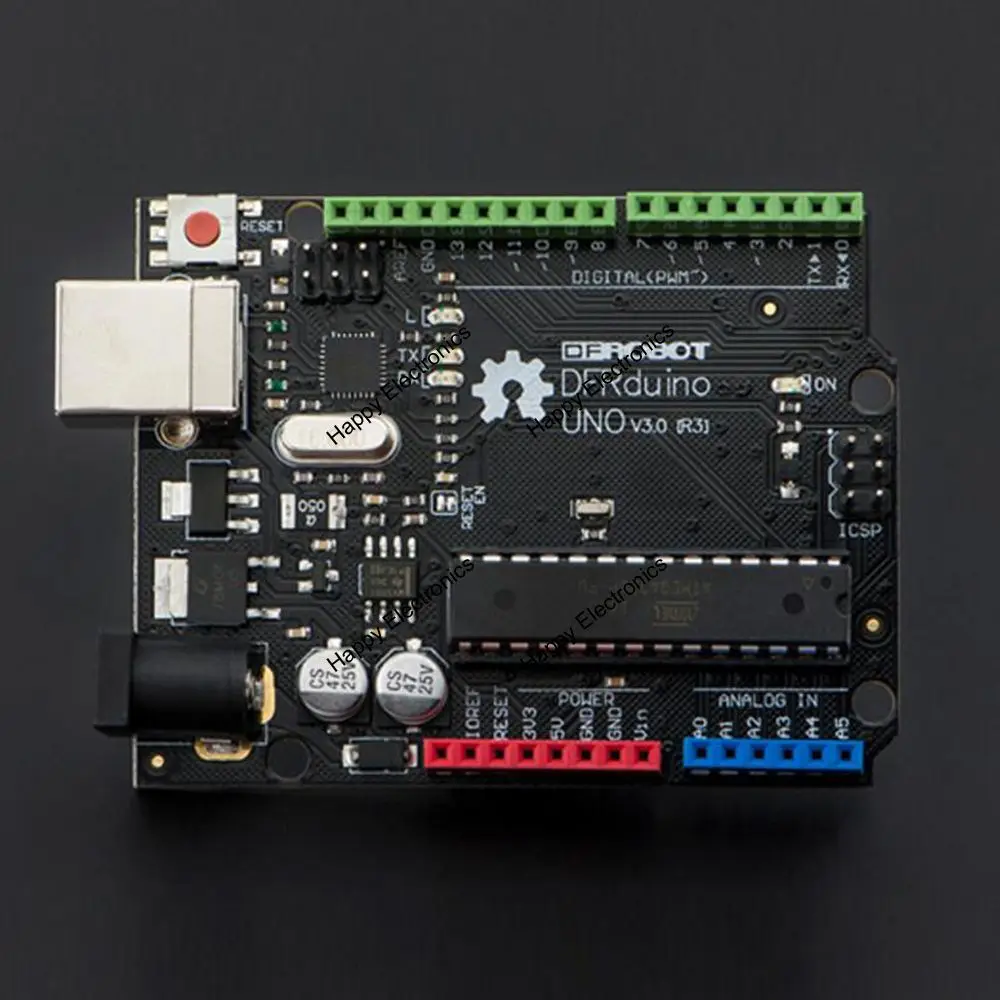

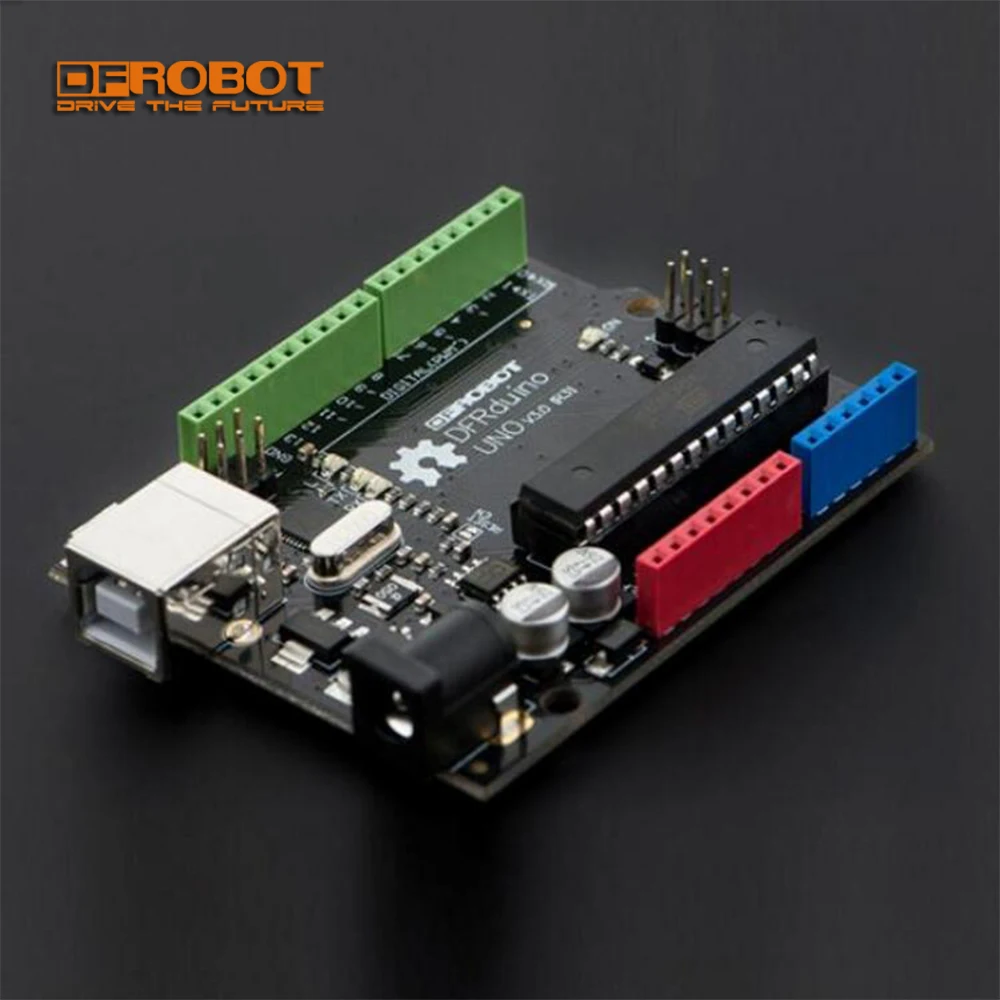

Эта плата оснащена ATmega16U2, запрограммированным как конвертер USB-to-serial. Дополнительный бонус заключается в том, что наш DFRduino по-прежнему использует DIP посылка AVR чип. Вы можете удалить его, чтобы обновить или перепрограммировать прошивку чипа, или даже поместить его на законченный, более компактный проект. Классная вещь о нашем новом микроконтроллере DFRduino заключается в том, что заголовки используют разные цвета для ввода/вывода портов разных типов:

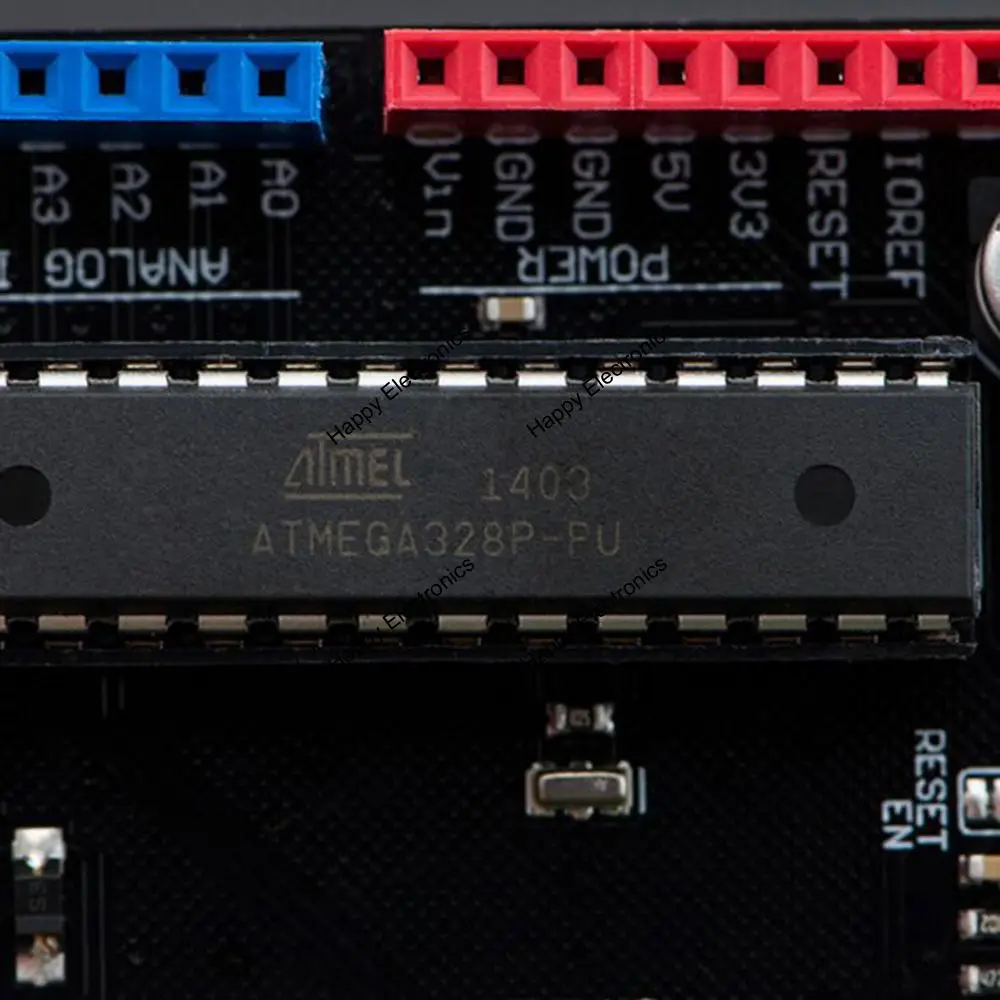

Красный для силовой секции.
Синий для аналогового ввода/вывода.
Зеленый для цифрового ввода/вывода.

Эти цвета соответствуют нашим кабелям датчиков. Это позволяет легко понять, где подключить датчики или определить, какая сторона является аналоговой (синяя) или цифровой (зеленая).

"Arduino Uno"-это плата микроконтроллера, основанная на ATmega328. Он имеет 14 цифровых входных/выходных контактов (из которых 6 могут использоваться в качестве PWM выходов), 6 аналоговых входов, 16 МГц кристаллический осциллятор, usb-соединение, разъем питания, заголовок ICSP, И кнопка сброса. Он содержит все необходимое для поддержки микроконтроллера; Просто подключите его к компьютеру с помощью usb-кабеля или включите его с адаптером AC-to-DC или батареей, чтобы начать работу.

Эта плата добавила SDA и SCL контакты, которые находятся рядом с AREF pin и двумя другими новыми контактами, размещенными рядом с pin RESET, IOREF, который позволяет экранам адаптироваться к напряжению, предоставляемому от платы. В будущем, экраны будут совместимы как с платой, которые используют AVR, которые работают с 5V и с "Arduino Due", которые работают с 3,3 V. Второй-это не подключенный штифт, который предназначен для будущих целей.

Микроконтроллеры DFRobot совместимы с Arduino

Фотографии

DFRduino UNO R3 сопутствующие проекты

Спектрофотометр на основе спектрального датчика AS7341
(//community.dfrobot.com/makelog-308416.html)

DIY пистолет температуры с помощью модуля Arduino и MLX90614
(//community.dfrobot.com/makelog-308430.html)

Как сделать Bluetooth бак для Arduino с пользовательским приложением Android (V1.0)?
(//www.dfrobot.com/blog-494.html)

Arduino проект-сделать Arduino Интервалометр для фотографирования Timelapse
(//www.dfrobot.com/blog-531.html)

Экзистенциальный Crisis aka Arduino RPG
(//www.dfrobot.com/blog-533.html)

Как сделать потрясающий гаджет для Хэллоуина?
(//www.dfrobot.com/blog-540.html)

Как построить робота-Урок 1: Введение
(//www.dfrobot.com/blog-551.html)

Как построить Робот 2: построить базовый робот с Arduino
(//www.dfrobot.com/blog-553.html)

Как построить робота-урок 3: постройте линейного отслеживающего робота с Arduino
(//www.dfrobot.com/blog-557.html)

Как построить робот-Урок 4: построить робота, который мог бы избежать препятствий с Arduino
(//www.dfrobot.com/blog-559.html)

Как построить робота-урок 5: создайте робота с светильник и звуковыми эффектами с Arduino
(//www.dfrobot.com/blog-560.html)

Как построить робот 6: построить робота, который может контролировать окружающую среду с Arduino
(//www.dfrobot.com/blog-560.html)

Как построить робот-урок 7: построить управляемый с помощью Bluetooth робот с Arduino
(//www.dfrobot.com/blog-562.html)

ESP8266 Руководство по программированию Arduino
(//www.dfrobot.com/blog-593.html)

Как сделать своими руками внутренний детектор углекислого газа?
(//www.dfrobot.com/blog-70.html)

Как построить Умный вентилятор охлаждения с Arduino
(//www.dfrobot.com/blog-342.html)


DFRduino UNO R3 Project 5 как сделать светодиодный светильник для кухонной раковины с PIR датчиком, Arduino и 3D печатью:/DFRduino

Параметры

Микроконтроллер: ATmega328 (DIP посылка)
Рабочее напряжение: 5 В
Входное напряжение (рекомендуется): 7 ~ 12 В
Входное напряжение (лимиты): 6 ~ 20 в
Цифровые контакты ввода/вывода: 14 (из которых 6 обеспечивают выход ШИМ)
Аналоговые входные контакты: 6
Ток постоянного тока на I/O Pin: 40 мА
Постоянный ток для 3,3 V Pin-код: 50 мА
Флэш-Память: 32 КБ, из которых 2 КБ используется загрузчиком
SRAM: 2 Кб (ATmega328)
EEPROM: 1 Кб (ATmega328)
Частота часов: 16 МГц
Размеры: 75 мм x 54 мм x 15 мм (2,95x2,13x0,59 "(Д x Ш x В)
Envionment Friendly: соответствие Rohs

Документы

ATmega328P техническое описание:/fcc

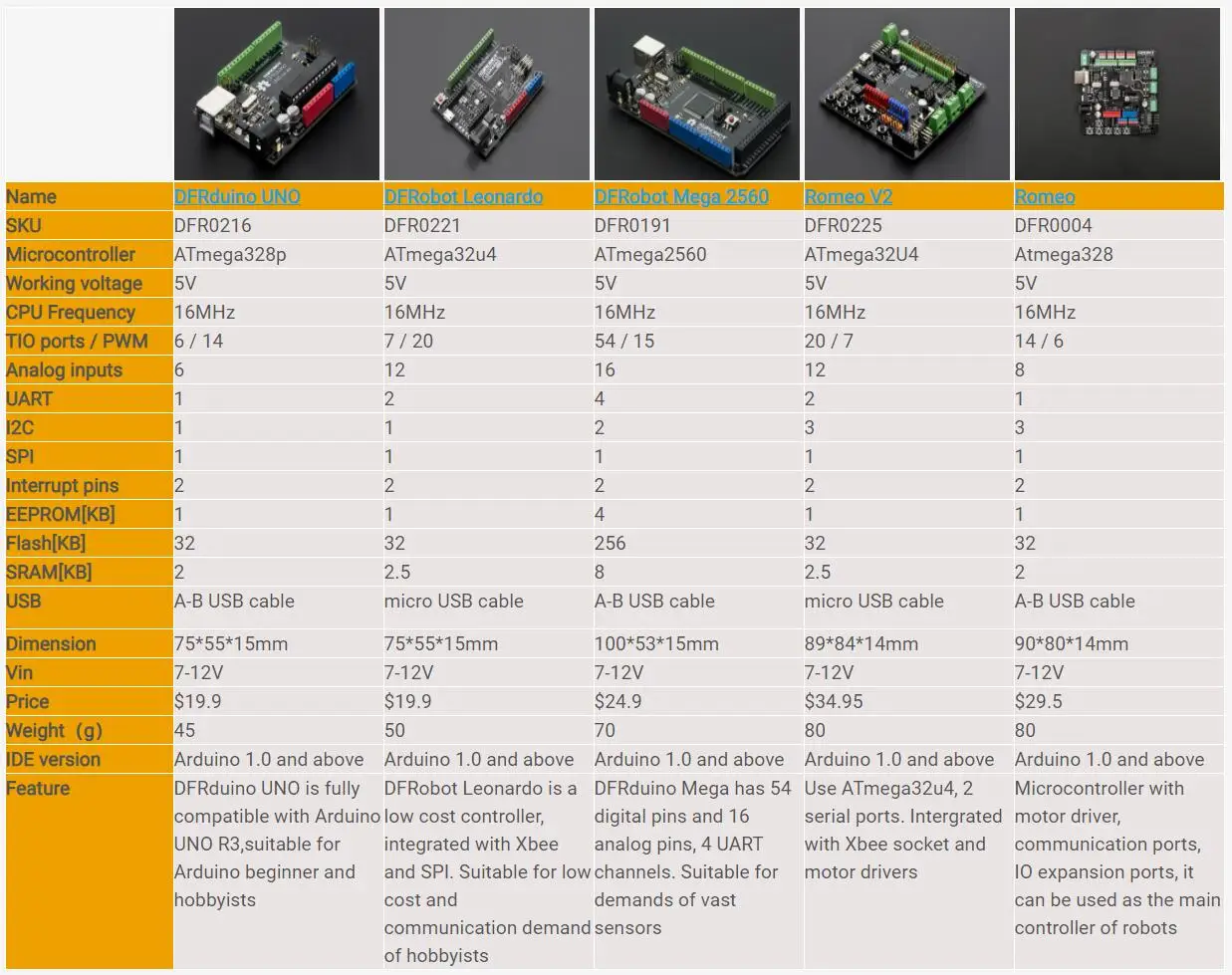

DFRobot Arduino совместимые микроконтроллеры руководство по выбору:/www.dfrobot.com/blog-1541.html

Список доставки

DFRduino Uno R3 x1
